Eine korrekt installierte Photovoltaikanlage ist ein Grund zum Stolz für den Eigentümer. Deshalb sollte unbedingt ein guter Vertrag mit dem Ausführenden abgeschlossen werden, der Gewährleistung und Garantiebedingungen enthält. Wenn Sie planen, die Installation selbst durchzuführen, machen Sie sich unbedingt mit den 5 häufigsten Ausführungsfehlern vertraut. Das wird Ihnen Probleme ersparen!



Keine Unterlegscheiben unter anodisierten Klemmen verwenden

Viele scheuen die Investition in Photovoltaik aus Angst vor Gewittern. Die Wahrheit ist jedoch, dass Photovoltaikmodule keine Blitze anziehen. Blitze schlagen nicht in Geräte ein, die unter Spannung stehen, sondern in Geräte, die einfach hoch sind.

Das Erden der Photovoltaikmodule verringert sowohl das Risiko als auch die Schadenswirkung eines Blitzschlags auf die Photovoltaikanlage. Jedoch Aluminium, aus dem die Rahmen der PV-Module sowie Profile bestehen, wird mit einer Isolationsschicht überzogen. Dies betrifft besonders die anodisierten Klemmen, auch schwarze genannt. Um diese Schicht zu durchbrechen und die Installationen solide zu erden, verwendet man Unterlegscheibe - Kontaktplatte.

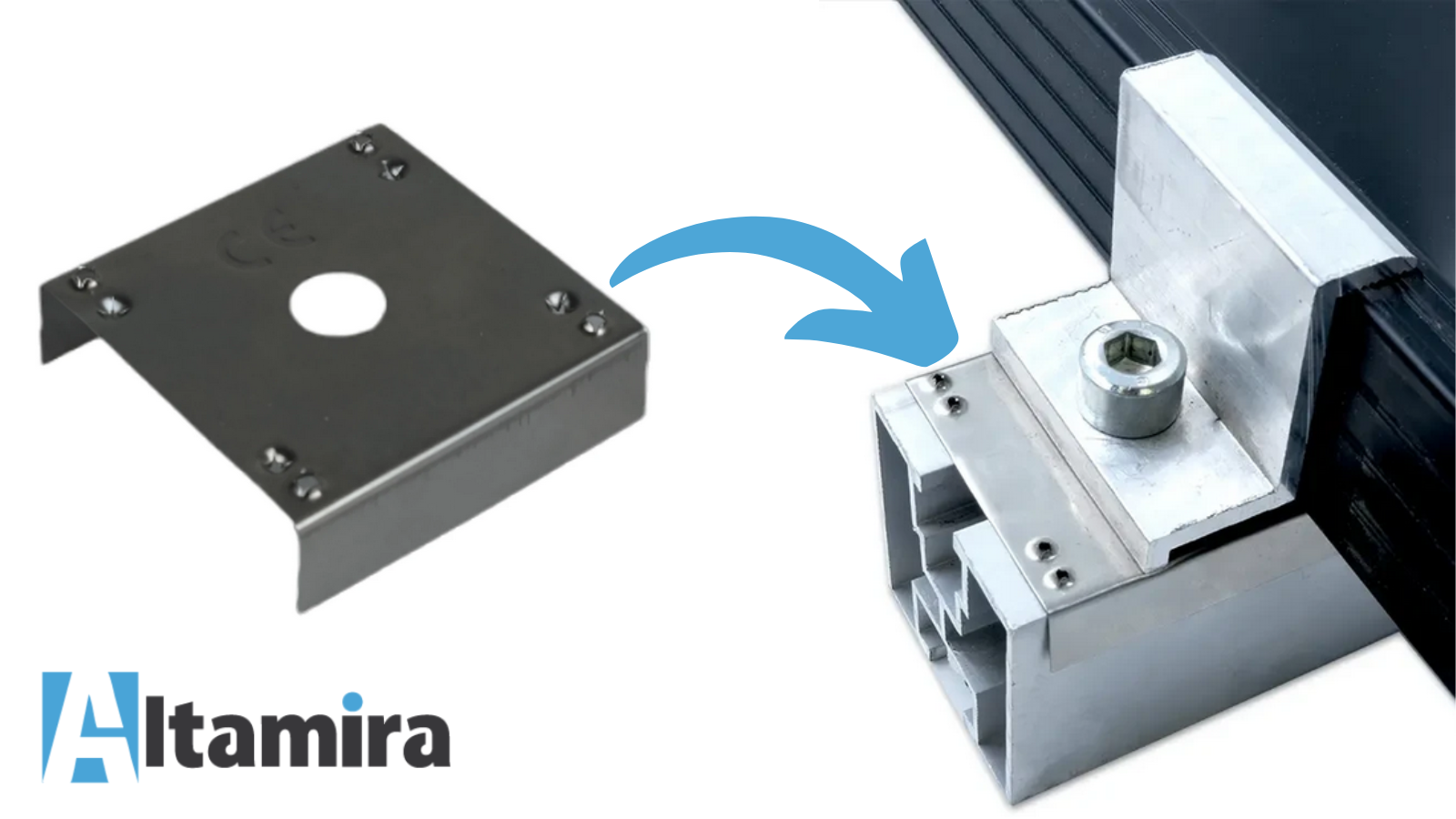

Auf der Zeichnung: Erdungsunterlegscheibe unter der Endklemme.



Neben dem Schutz vor elektrischen Entladungen erhöhen diese Unterlegscheiben auch den Schutz gegen Überspannungen.

Die beste Praxis ist die Verwendung von Erdungsunterlegscheiben oder speziellen Erdungsklemmen.

Das folgende Video zeigt die Montage eines Photovoltaikmoduls an einem Profil. Achten Sie auf das kleine Metallplättchen mit Stacheln, das unter dem Modul platziert wird. Das ist genau die Erdungsunterlegscheibe.







Unzureichender Schutz der Kabel vor UV-Licht

Photovoltaikkabel müssen so gegen UV-Licht geschützt werden, dass sie sich über 25-30 Jahre vor dessen Einfluss schützen können. Dies kann erreicht werden, indem man Schutzschläuche und Kabelverbinder verwendet, die für PV resistent sind.

Beste Praxis: professionelle Solarleitungen müssen nicht vollständig in einem Schutzschlauch verlegt werden. Um Kosten zu optimieren, kann der Schutzschlauch nur dort verwendet werden, wo die Sonne darauf wirken kann, unter anderem zwischen den Modulen. Verwenden Sie immer UV-resistente Kabelverbinder.



Auf Modulen gehen

Auf Photovoltaikmodulen zu gehen und auf ihnen zu knien, verursacht zwar keine Risse im Glas, ist jedoch eine Ursache für Mikrorisse der Zellen.

Das sehen Sie im folgenden Video:

Mikrorisse sind nicht sichtbar und reduzieren die Effizienz der Module in den ersten Jahren nur geringfügig, auf eine Weise, die schwer zu erkennen ist. Leider können sie sich mit der Zeit zu Hot-Spots entwickeln, die zur Degradation der Rückseitenfolie, zum Glasbruch führen können.

Das führt zur Korrosion der Zellen und deren Ausschaltung durch die Bypass-Diode, im schlimmsten Fall zum elektrischen Kurzschluss zum Gehäuse, was eine ernsthafte Sicherheitsgefahr darstellt.

Beste Praxis - Photovoltaikmodule können orkanartigen Wind und eine dicke Schneeschicht aushalten, aber man darf nicht darauf gehen. Es klingt überraschend, aber es ist wahr.



Verwendung von Steckverbindern verschiedener Hersteller in einer Installation

Die Verwendung von Steckverbindern verschiedener Hersteller, auch wenn sie als kompatibel angesehen werden (aber nicht zertifiziert oder garantiert sind, wie die Steckverbinder, die im Altamira-Shop angeboten werden), ist üblich, aber riskant.

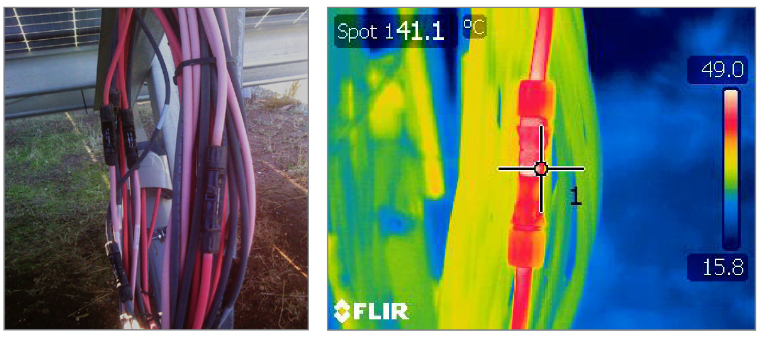

Auf der Zeichnung: links - tatsächliche Ansicht mehrerer Steckverbinder verschiedener Hersteller. Rechts - eine Infrarotkamera-Aufnahme. Eine der Verbindungen erhitzt sich, was einen Widerstand anzeigt, also einen Leistungsverlust und eine Sicherheitsgefährdung. Quelle: PVEL und Heliovolta - The Ultimate Safety Guide for Solar PV Connectors

Das Problem besteht darin, dass (als) kompatible Steckverbinder tatsächlich zusammenpassen, was ihre Verwendung sicher erscheinen lässt. Obwohl die Verbindung auf den ersten Blick korrekt aussieht, kann sie im Laufe der Zeit zu ernsthaften Problemen wie dem Überhitzen der Steckverbinder führen. Auf dem Infrarotbild sieht man, dass die Steckverbinder eine Temperatur von 141.1°C erreichen, was zu Beschädigungen und Ausfällen des Photovoltaiksystems führen kann. Dies kann zur Ablehnung von Garantieansprüchen führen.

Die beste Praxis ist die Verwendung von Steckverbindern desselben Herstellers im gesamten Projekt. Wenn Module ursprünglich keine Steckverbinder haben und mit einem 4mm2 Kabel enden, dann erwäge günstigere Alternativen.

Wichtig: Die Verwendung von Steckverbindern verschiedener Hersteller IST an sich kein Fehler. Das Risiko besteht im Mischen von Produkten verschiedener Hersteller innerhalb eines Projekts.



Falsches Verbinden der Profile

Aluminiumprofile sind die Trägerschienen für die Photovoltaikanlage. Da die Profile eine begrenzte Länge haben, müssen sie oft verbunden werden. Dazu dienen Profilverbinder.

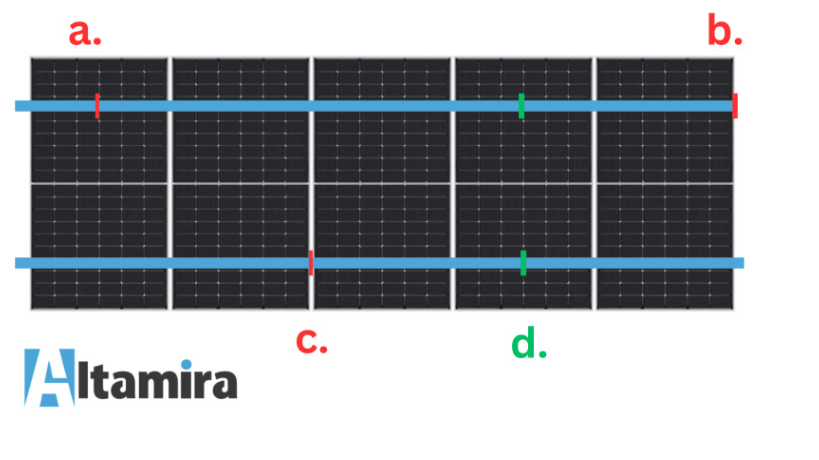

Das Verbinden der Profile muss jedoch kunstgerecht erfolgen. Die wichtigsten Informationen sind auf der folgenden Grafik dargestellt:



1. profile dürfen nicht unter dem letzten Modul verbunden werden
2. das Profil darf nicht bündig mit der Endklemme enden, ein Sicherheitsabstand von mindestens 2,5 cm muss eingehalten werden
3. profile dürfen nicht mit einer Klemme zwischen den Modulen verbunden werden
4. Beispiel für eine korrekte Verbindung von Aluminiumprofilen

Beste Praxis - Verbinde Profile mit professionellen Verbindern. Verbinde keine Profile unter dem letzten Modul oder in der Lücke zwischen den Modulen.



Fehlender Schutz gegen Vögel

Zwischen dem Dach und den Photovoltaikmodulen sollte ein Belüftungsraum vorhanden sein. Er sorgt für eine angemessene Kühlung der Module, was für deren Effizienz und Lebensdauer wichtig ist. Die Lücke ist normalerweise nicht groß und beträgt meist etwa 15 Zentimeter, aber einige Vögel nutzen sie, um ihre Nester zu bauen. Das ist gefährlich für die Photovoltaik, den Menschen und die Vögel selbst. Herabgetragene Zweige können die Unterseite des Moduls verkratzen, was Hot-Spots und sogar Kurzschlüsse verursachen kann. Daher, schütze deine Anlage vor Vögeln, indem du Spitzen, Schalldämpfer, Hologrammbänder oder Vogelgele verwendest.



Beste Praxis ist der Einsatz mindestens eines der Produkte zur Vogelabwehr:



• Spitzen blockieren physisch den Raum unter den Photovoltaikmodulen ohne die Belüftung zu blockieren

• Schalldämpfer emittieren die Geräusche von Raubvögeln, wenn Vögel in der Nähe entdeckt werden

• Hologrammband raschelt im Wind und glänzt in der Sonne, was Vögeln Unbehagen bereitet

• Vogelgele schrecken sie mit für sie abstoßendem Geruch ab





Die 5 häufigsten Fehler bei der Montage von Photovoltaikanlagen und wie sie vermieden werden können

Eine korrekt installierte Photovoltaikanlage ist ein Grund zum Stolz für den Eigentümer. Leider machen viele Menschen Fehler, die die Effizienz und Sicherheit des Systems erheblich verringern können. Erfahren Sie, welche die häufigsten Fehler bei der Montage von PV-Anlagen sind und wie sie vermieden werden können, um Ihre Investition über Jahre hinweg problemlos zu genießen.

• Keine Unterlegscheiben unter anodisierten Klemmen verwenden – Erden Sie die Module, um das Risiko und die Schadenswirkung von Blitzeinschlägen zu verringern. Verwenden Sie Erdungsunterlegscheiben oder spezielle Erdungsklemmen.

• Unzureichender Schutz der Kabel vor UV-Licht – Kabel müssen 25-30 Jahre lang vor UV geschützt werden. Verwenden Sie Schutzschläuche und UV-resistente Kabelverbinder

• Auf Modulen gehen – Das Betreten von Modulen verursacht Mikrorisse, die zu Hot-Spots und Beschädigungen führen können. Vermeiden Sie es, auf Modulen zu gehen oder auf ihnen zu knien

• Verwendung „kompatibler“ Steckverbinder – Die Verwendung von Steckverbindern verschiedener Hersteller kann zu Widerstandsproblemen und Leistungsverlust führen. Verwenden Sie Steckverbinder desselben Herstellers.

• Falsches Verbinden der Profile – Profile müssen fachgerecht verbunden werden, um Stabilität zu gewährleisten. Verbinden Sie keine Profile unter dem letzten Modul oder in der Lücke zwischen den Modulen.

• Fehlender Schutz gegen Vögel – Zwischen Dach und Modulen sollte ein Belüftungsraum vorhanden sein. Er sorgt für die richtige Kühlung der Module, was wichtig für ihre Effizienz und Lebensdauer ist. Die Lücke ist normalerweise nicht groß, aber einige Vögel nutzen sie für ihre Nester. Dies ist gefährlich für die Photovoltaik, den Menschen und die Vögel selbst. Abgefallene Zweige können die Unterseite des Moduls zerkratzen, was Hot-Spots und sogar Kurzschlüsse verursachen kann. Daher, schützen Sie Ihre Anlage vor Vögeln, indem Sie Spitzen, Schalldämpfer, Hologrammbänder oder Vogelgele verwenden.



Indem Sie diese Empfehlungen befolgen, erhöhen Sie die Sicherheit Ihrer Anlage. Ein gut installiertes Photovoltaiksystem kann sogar 30-40 Jahre funktionieren, was wir Ihnen von ganzem Herzen wünschen!
