Sockelplattenhalter 250×50 mm braun
Leave feedback on the product

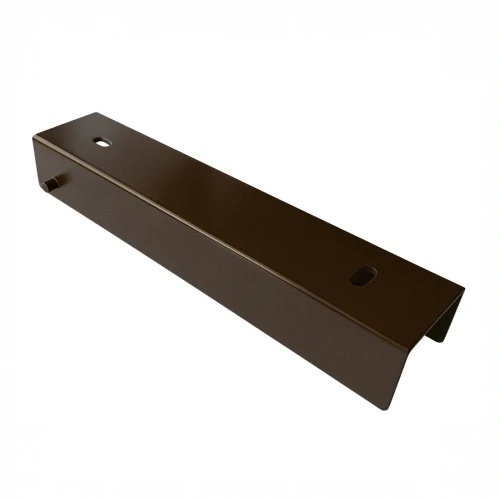

Sockelplattenhalter für Zaunsockel 250×50 mm, verzinkter Stahl, pulverbeschichtet. Farbe Braun RAL 8017. Länge 250 mm, Höhe 52 mm, Innenbreite 62 mm, Blechdicke 1,5 mm. Sicherungsstab Ø 6 mm, 2 Befestigungslöcher 6×12 mm.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: GPV-700-40
Produkteigenschaften
[PIM] ceownik-do-podmurowki #165
- Farbe Braun RAL 8017
- Abmessung U-Profil [mm] 250x50
Beschreibung
Sockelplattenhalter mit einer Länge von 250 mm und einer Innenbreite von 52 mm – verbindet die Sockelplatte 250 × 50 mm mit dem Pfosten
Über das Produkt

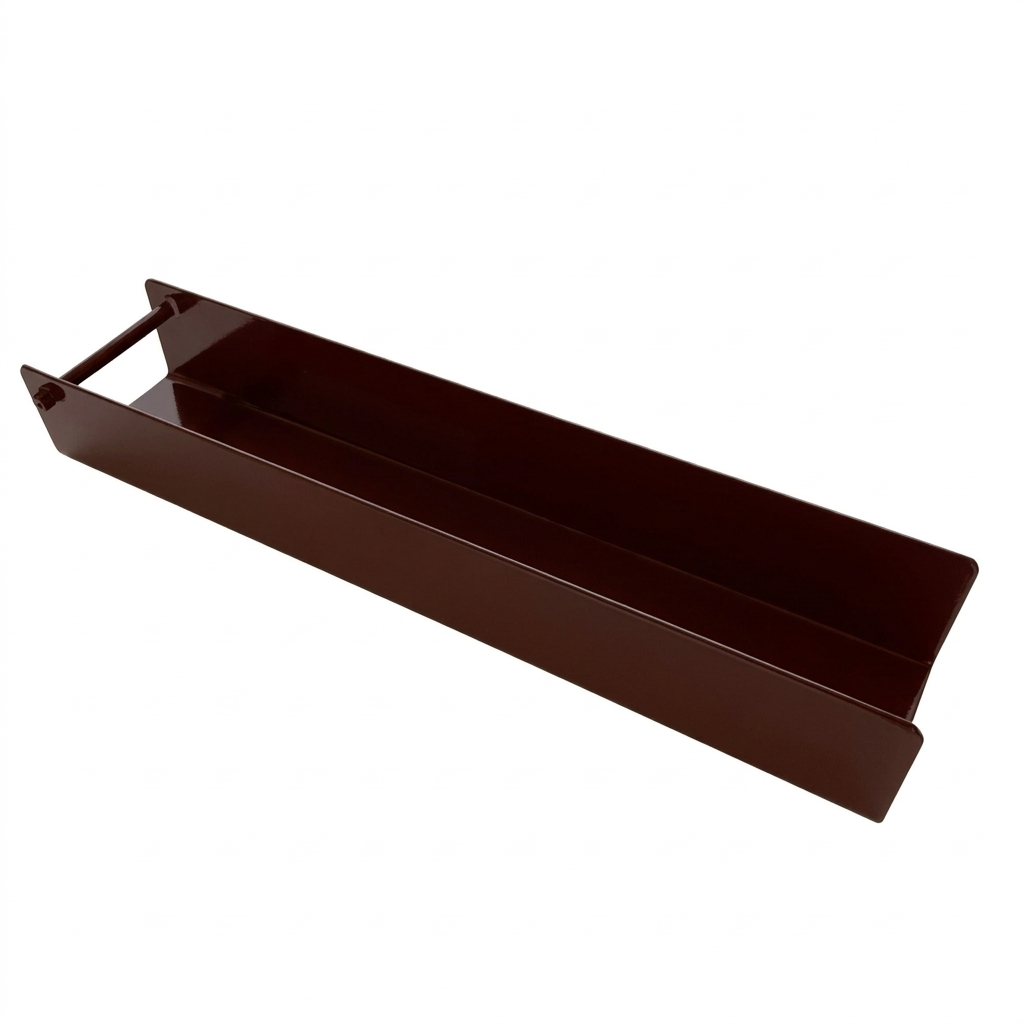

Der Sockelplattenhalter verbindet die Betonsockelplatte mit dem Zaunpfosten. Er wird am Pfosten verschraubt, und das Ende der Platte wird zwischen die Schenkel des Sockelplattenhalters geschoben.

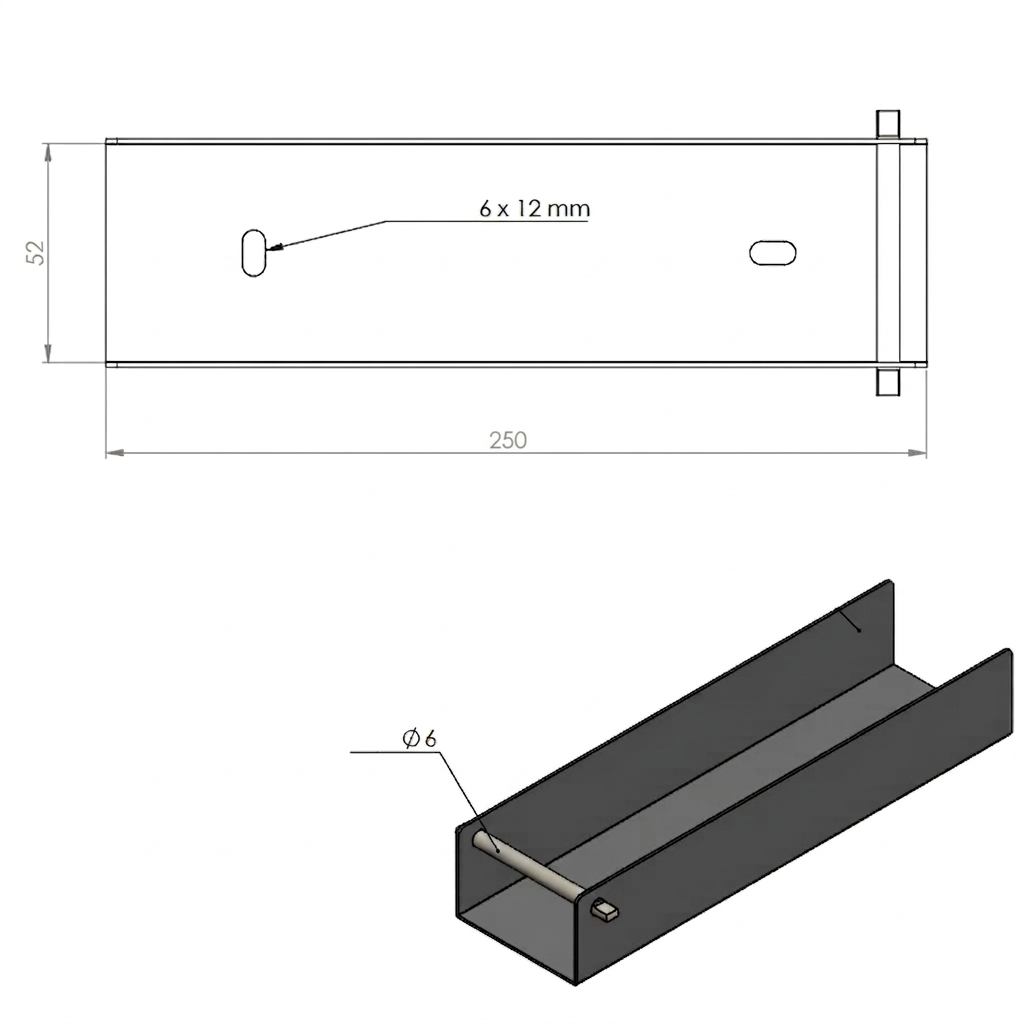

Die Länge L beträgt 250 mm und entspricht der Höhe der Sockelplatte 250 × 50 mm. Die Innenbreite w beträgt 52 mm. Schenkeltiefe, Bohrungen und Distanzstab sind in der Zeichnung schematisch dargestellt.
Die Beschichtung (verzinkt + pulverbeschichtet, Braun RAL 8017) schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz oder Chemikalien eine den Umgebungsbedingungen entsprechende Ausführung.
Auswahl und Montage
- ✓Prüfen Sie das Maß der Sockelplatte – der Sockelplattenhalter ist für Platten 250 × 50 mm vorgesehen.
- ✓Schrauben Sie den Sockelplattenhalter mit dem Steg durch die 2 Montagebohrungen am Pfosten fest.
- ✓Schieben Sie das Ende der Sockelplatte in den Sockelplattenhalter; verwenden Sie bei zwei Platten an einem Pfosten auf jeder Seite einen Sockelplattenhalter.
Wichtig
Die Angebotsangaben enthalten keine Angaben zur Tragfähigkeit des Sockelplattenhalters. Wählen Sie die Schrauben für den Pfosten passend zu dessen Wandstärke.
Downloads
250x50 EN.pdf
59.64 kB
250x50 EN
