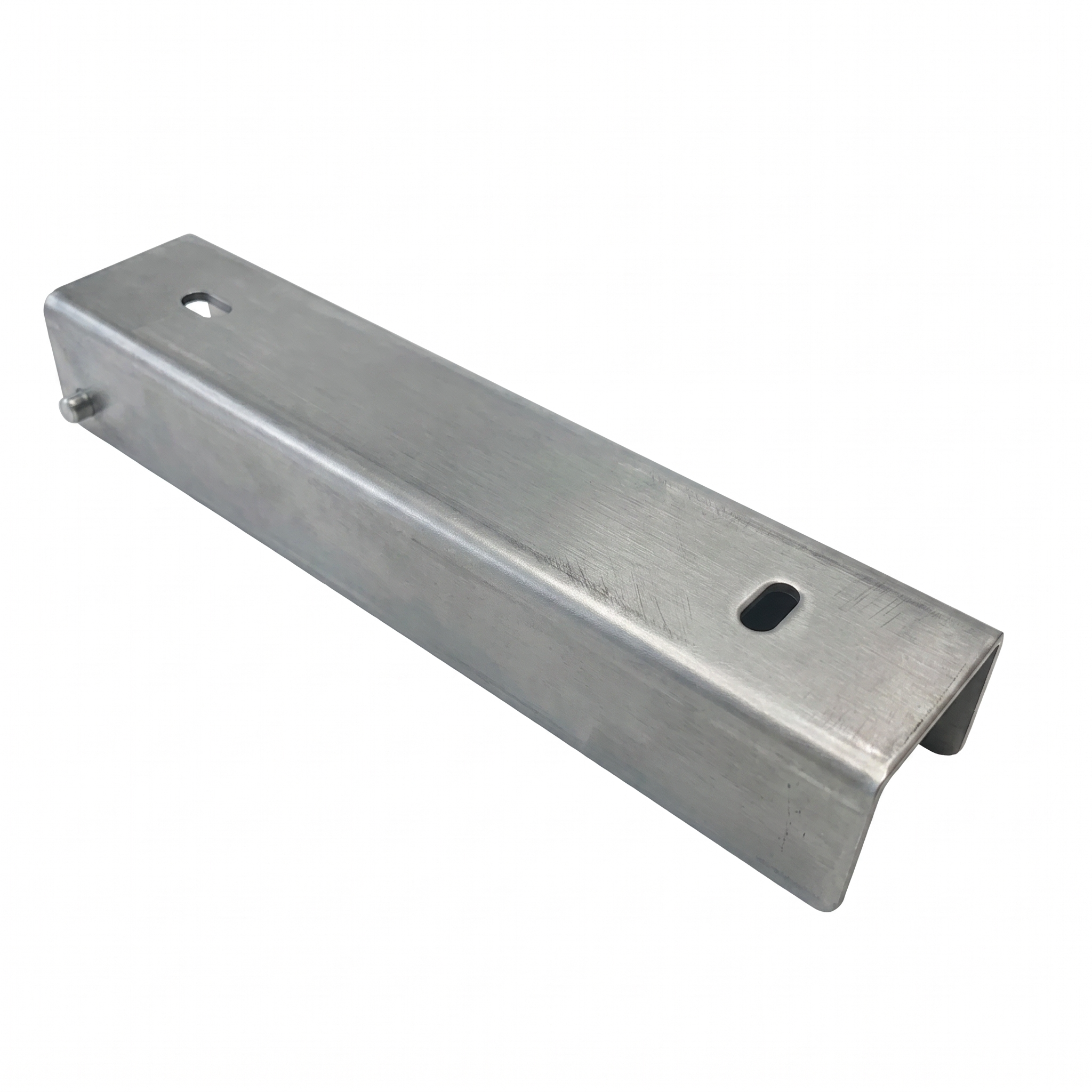

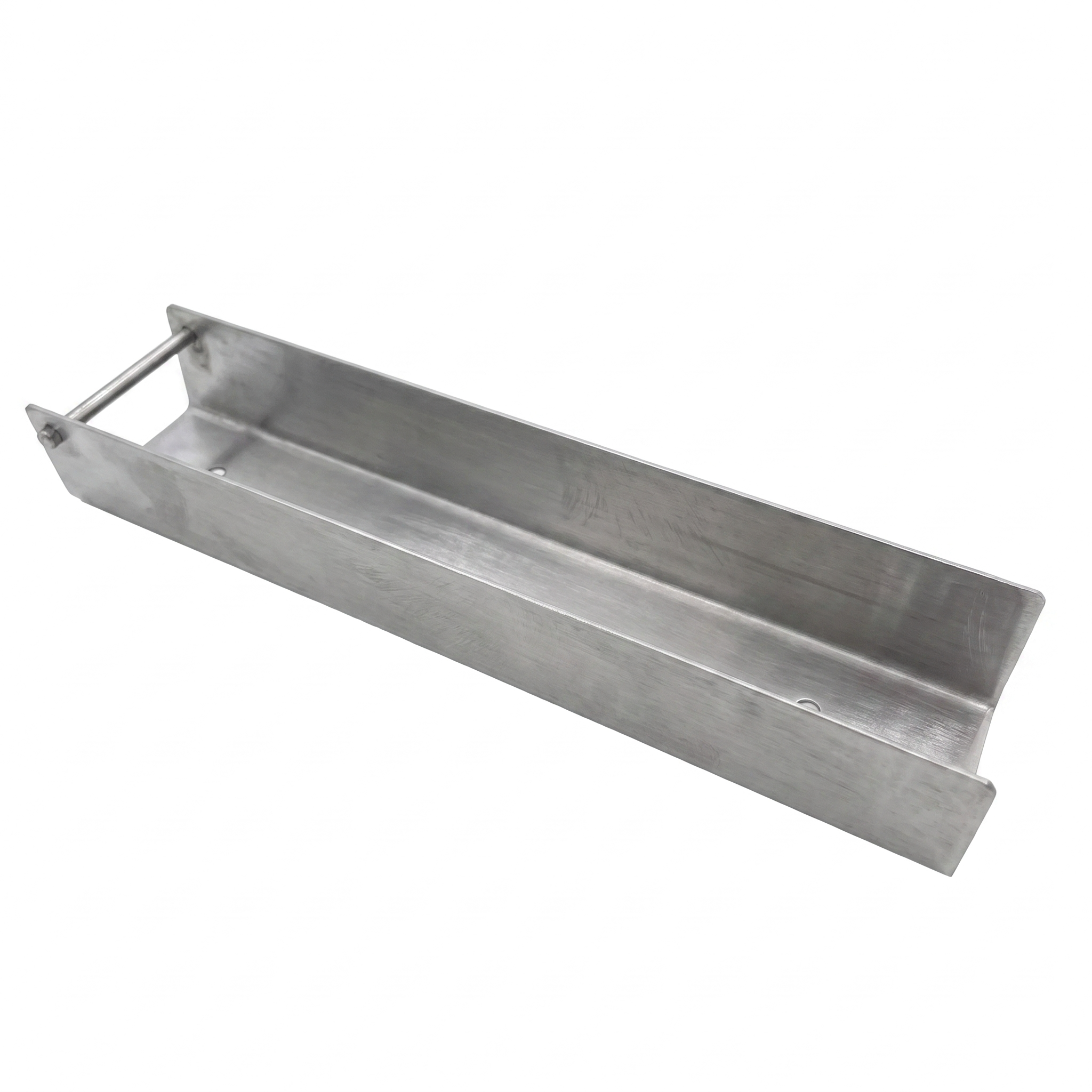

  • C-Profil Verbinder Halterung für Sockel 250x50 verzinkt GPV-700-39 (1)
  • C-Profil Verbinder Halterung für Sockel 250x50 verzinkt GPV-700-39 (2)
  • C-Profil Verbinder Halterung für Sockel 250x50 verzinkt GPV-700-39 (3)
Synerga

Sockelplattenhalter 250×50 mm verzinkt

Go to Product feedback

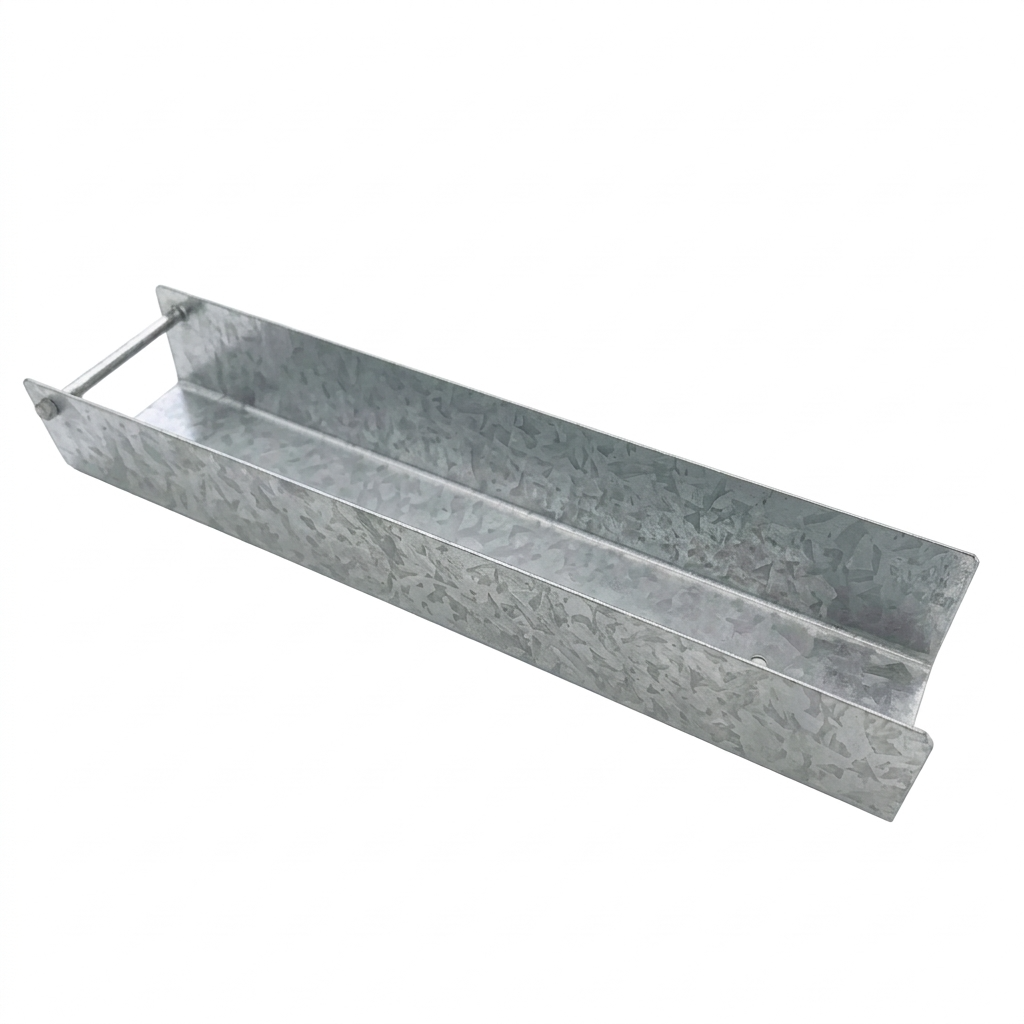

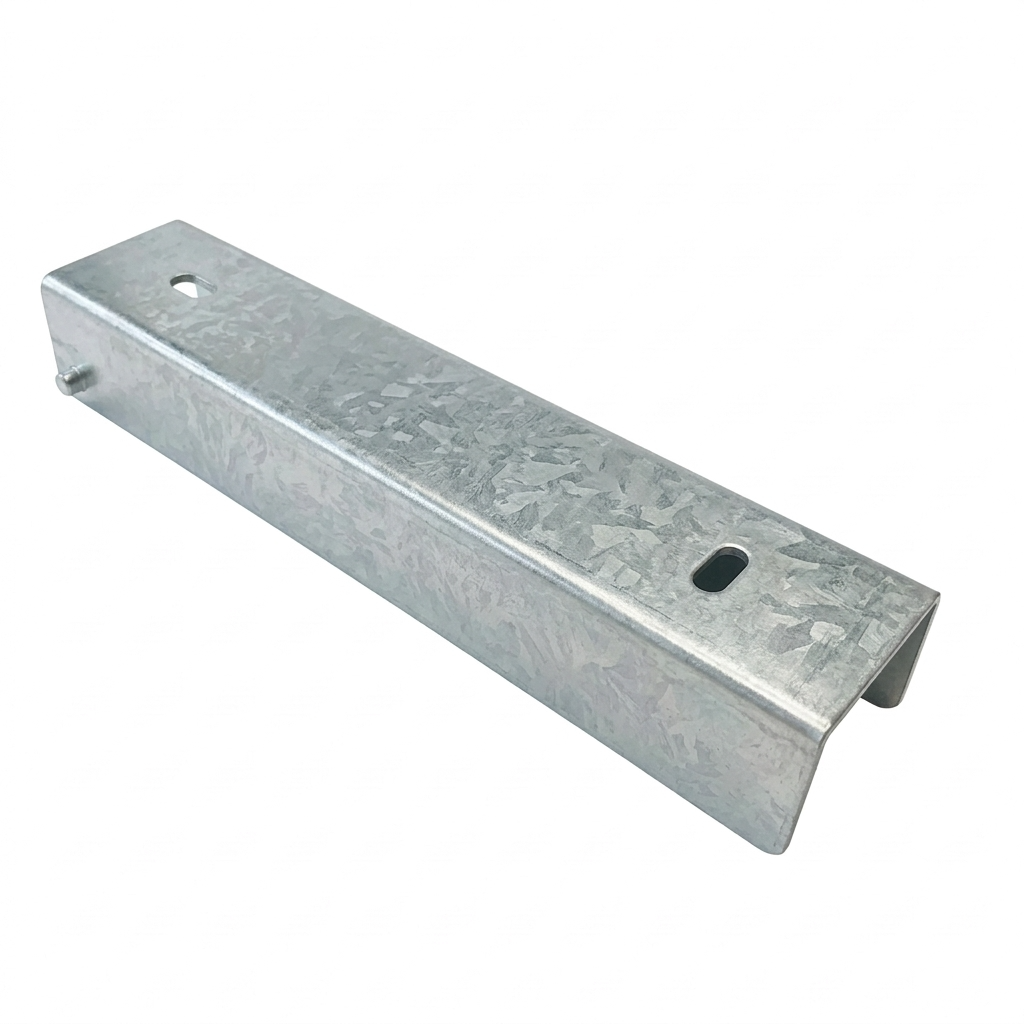

Sockelplattenhalter für Zaunsockel 250×50 mm aus galvanisch verzinktem Stahl, silber. Länge 250 mm, Innenbreite 52 mm, Blechstärke 1,5 mm. Sicherungsstab Ø 6 mm, 2 Befestigungslöcher als Langlöcher 6×12 mm.

Go to full description
with VAT without VAT
Price € 1,26
incl. 20% VAT

Shipping costs are not included in the price.

stk.
Availability:
Auf Lager (große Menge)
Shipping time: 24 Stunden

Produkteigenschaften

[PIM] ceownik-do-podmurowki #165

  • Farbe Verzinkt
  • Abmessung U-Profil [mm] 250x50

Beschreibung

Sockelplattenhalter · 250 × 50 mm

Sockelplattenhalter mit einer Länge von 250 mm und einer Innenbreite von 52 mm – verbindet die Sockelplatte 250 × 50 mm mit dem Pfosten

250 × 50 mmSockelplatte
52 mmInnenbreite
2Montagebohrungen
verzinktBeschichtung

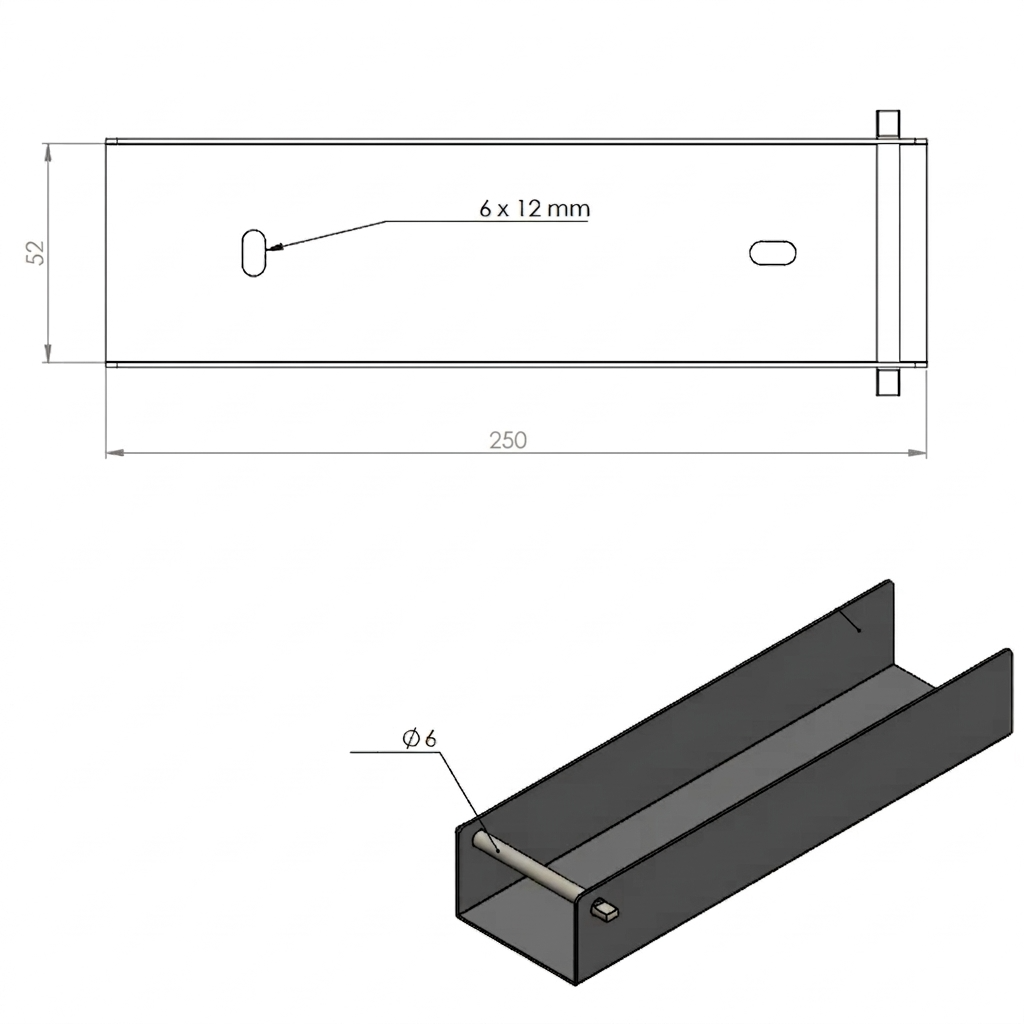

Maßzeichnung des Sockelplattenhalters: Länge L = 250 mm, Innenbreite w = 52 mm
Maßzeichnung in voller Größe öffnen
Schematische Darstellung: Ansicht des Stegs und Querschnitt des Sockelplattenhalters. Schenkeltiefe und Lochpositionen sind schematisch dargestellt.

Auf einen Blick

AnwendungVerbindung einer Betonsockelplatte mit dem Pfosten eines Gittermattenzauns
AuswahlFür Sockelplatten 250 × 50 mm; Innenbreite 52 mm
BedingungenDie Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung

Über das Produkt

Der Sockelplattenhalter verbindet die Betonsockelplatte mit dem Zaunpfosten. Er wird am Pfosten verschraubt, und das Ende der Platte wird zwischen die Schenkel des Sockelplattenhalters geschoben.

Die Länge L beträgt 250 mm und entspricht der Höhe der Sockelplatte 250 × 50 mm. Die Innenbreite w beträgt 52 mm. Schenkeltiefe, Bohrungen und Distanzstab sind in der Zeichnung schematisch dargestellt.

Die Beschichtung (verzinkt) schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz oder Chemikalien eine den Umgebungsbedingungen entsprechende Ausführung.

Abmessungen

Länge L250 mm
Innenbreite w52 mm
Für Sockelplatte250 × 50 mm
Maße gemäß Angebotsangaben und Vergleichstabelle.

Werkstoff und Beschichtung

WerkstoffStahl
Beschichtungverzinkt

Verkaufseinheit

Verkaufseinheit1 Stück

Auswahl und Montage

  • ✓Prüfen Sie das Maß der Sockelplatte – der Sockelplattenhalter ist für Platten 250 × 50 mm vorgesehen.
  • ✓Schrauben Sie den Sockelplattenhalter mit dem Steg durch die 2 Montagebohrungen am Pfosten fest.
  • ✓Schieben Sie das Ende der Sockelplatte in den Sockelplattenhalter; verwenden Sie bei zwei Platten an einem Pfosten auf jeder Seite einen Sockelplattenhalter.

Wichtig

Die Angebotsangaben enthalten keine Angaben zur Tragfähigkeit des Sockelplattenhalters. Wählen Sie die Schrauben für den Pfosten passend zu dessen Wandstärke.
