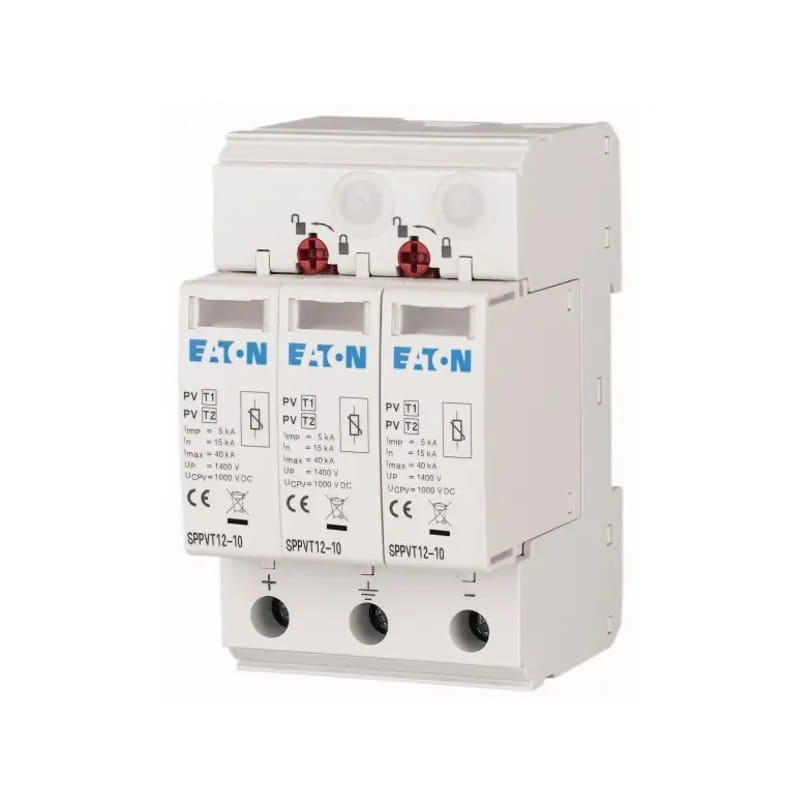

Eaton Überspannungsschutz PV DC Typ 1+2 (Klasse B+C) 1000V 2P+N 15kA 3,7kV
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung
Überspannungsableiter PV DC Typ 1+2 (B+C) 1000V 2P+N 15kA 3,7kV SPPVT12-10-2+PE 177256 EATON
Der Überspannungsableiter PV DC Typ 1+2 (B+C) 1000V 2P+N 15kA 3,7kV SPPVT12-10-2+PE 177256 EATON ist ein Gerät, das zum Schutz elektrischer Anlagen vor Überspannungen entwickelt wurde, die durch Blitzeinschläge oder Störungen im Übertragungsnetz auftreten können.
Die Funktion dieses Ableiters besteht darin, die Durchflusszeit zu verkürzen und die Frequenz des Folgestroms zu begrenzen, um Netzkomponenten zu schützen. Dieser Ableiter ist speziell für den Einsatz in geerdeten und ungeerdeten Photovoltaik-Anlagen konzipiert. Er bietet austauschbare Einsätze sowie optische Anzeigen, die seine Auslösung signalisieren.
Die SPPVT-Serie von Überspannungsableitern zeichnet sich durch eine Stoßstromfestigkeit von bis zu 40 kA aus und verfügt über eine Kurzschlussfestigkeit ISCPV von bis zu 1000 A, was sie zu einer zuverlässigen Wahl für die Sicherheit von Photovoltaik-Systemen macht.
Spezifikation
| Parameter | Wert |
|---|---|
| Hersteller | EATON |
| Für Netz | DC (Photovoltaik PV) |
| Ableiterklasse | B+C (Typ 1+2) |
| Anzahl der Pole | 3 |
| Nenn-Ableitstrom (In) | 15kA |
| Spannungsschutzniveau | 3,7kV |
| Breite in Moduleinheiten | 3 |
| Nennbetriebsspannung | 1000 V |
| Schutzart IP | IP20 |
| Maximaler Ableitstrom | 40 kA |
| Netzsystem | IT |
| Anzahl der Leiter | 2 |
| Nenn-Ableitstrom - Scheitelwert (8/20) | 15 kA |
| Nenn-Gleichspannung | 1000 V |
| Maximaler Ableitstrom (8/20) | 40 kA |
| Höchste Dauerbetriebsspannung DC | 1050 V |
| Montageart | DIN-Hutschiene TH-35 mm |
| Größe | 3 Module |
| Maximale Spannung der Photovoltaikanlage | 1050 V |
| Maximaler Leiterquerschnitt (ein-/mehrdrähtig) | 35 mm² |
| Maximaler Leiterquerschnitt flexibel | 25 mm² |
| Auslöseanzeige am Gerät | optisch |
| Typ 2 | JA |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dateien zum Herunterladen:
Technische Daten
| Anwendung | DC (Photovoltaik) |
| Überspannungsschutz-Typ (SPD-Klasse) | T1+T2 (B+C) |
| Nennspannung [V] | 1000V DC |
| Polzahl | 2P+N |
| Blitzstrom (Iimp/In) [kA] | 15 kA |
| Marke | EATON |
| Schutzpegel (Up) [kV] | 3,7 kV |
