Anschweißband gedreht mit Kugel Ø 24 und Schild 150×40 mm für Tore und Türen

Go to Product feedback

Anschweißband gedreht mit Kugel Ø 24 und Schild 150×40 mm. Stahlschild, Stärke 4 mm, Kugel Ø 24 mm, Lochabstand 110 mm, Löcher Ø 10,5 mm. Gewicht 0,44 kg. Für Tore und Türen.

Go to full description
with VAT without VAT
Price € 5,51
incl. 20% VAT

Shipping costs are not included in the price.

stk.
Availability:
Auf Lager (große Menge)
Shipping time: 5 Arbeitstag

Produkteigenschaften

[PIM] zawiasy #113

  • Material Stahl
  • Durchmesser 24
  • Montageart Zum Anschweißen

Beschreibung

Anschweißband gedreht mit Kugel Ø 24 und Schild 150×40 mm für Tore und Türen

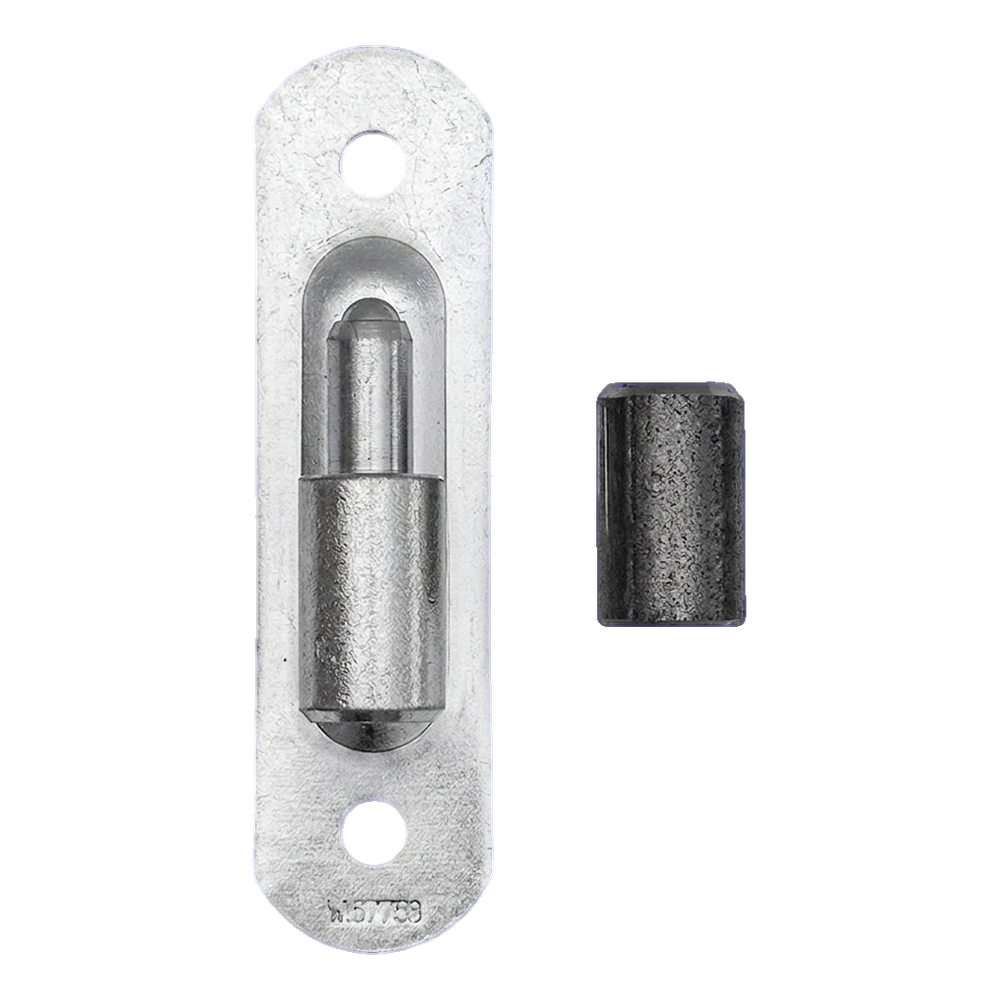

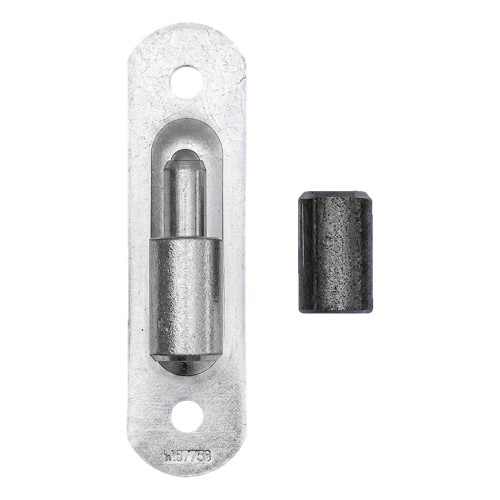

Anschweißband gedreht mit Kugel Ø 24 und Schild 150×40 mm – Ansicht der Montageplatte mit Bolzen und Hülse
Anschweißband gedreht mit Kugel Ø 24 und Schild 150×40 mm – Ansicht der Montageplatte mit Bolzen und Hülse

Das Anschweißband gedreht mit Kugel Ø 24 und Schild ist ein robustes Beschlagelement für die Montage von Toren, Türen und schweren Zaunflügeln. Die Konstruktion auf Basis einer gedrehten Kugel mit 24 mm Durchmesser sorgt auch bei hohen Belastungen für einen gleichmäßigen Lauf des Bandes, und das massive Schild mit zwei Montagelöchern gewährleistet eine stabile und dauerhafte Befestigung am Pfosten oder Rahmen.

Im Lieferumfang sind ein Stahlschild mit Kugelbolzen sowie eine Hülse (Pfanne) als Gegenstück des Bandes enthalten. Dank der präzisen Drehbearbeitung der Teile arbeitet das Band leise und gleichmäßig, was besonders bei häufig geöffneten Einfahrtstoren und Gartentüren von Bedeutung ist.

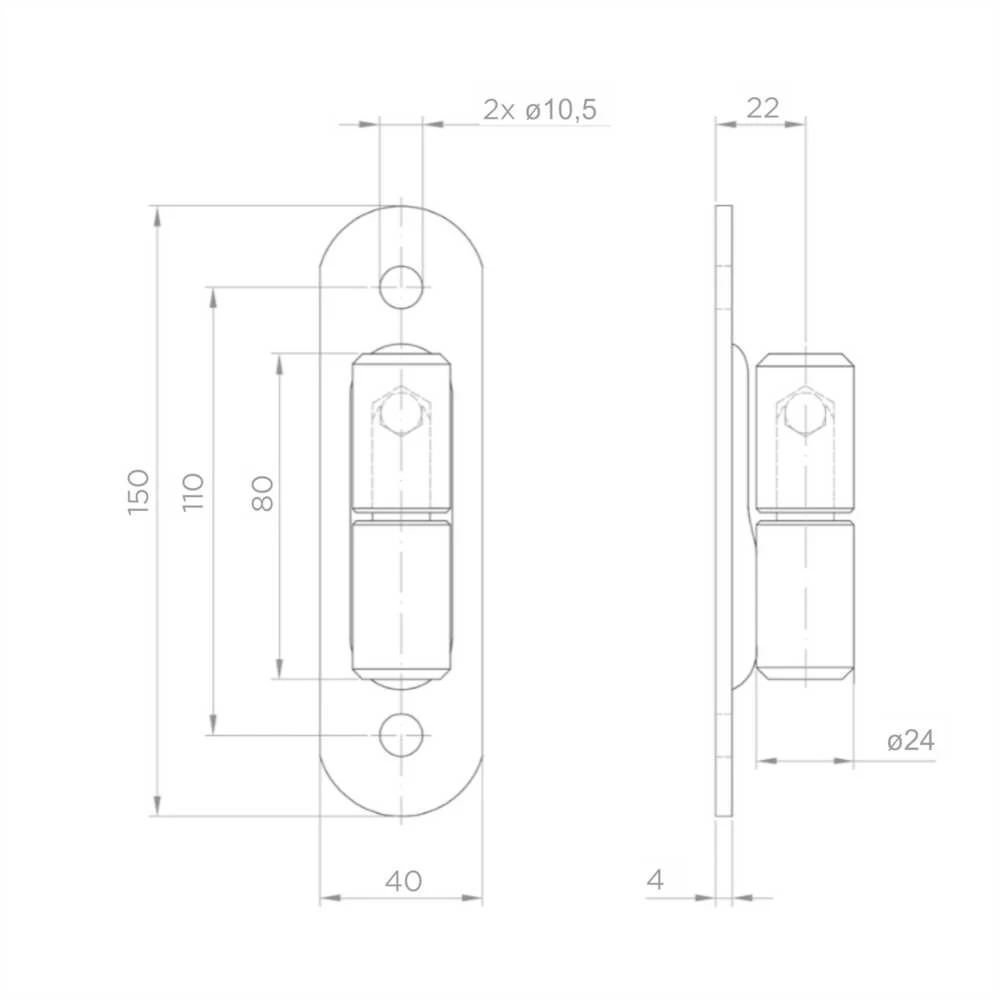

Maßzeichnung des Anschweißbands gedreht mit Kugel Ø 24 – Vorder- und Seitenansicht mit Abmessungen
Maßzeichnung des Anschweißbands gedreht mit Kugel Ø 24 – Vorder- und Seitenansicht mit Abmessungen

Abmessungen und technische Daten

  • Höhe des Schilds: 150 mm
  • Breite des Schilds: 40 mm
  • Stärke des Schilds: 4 mm
  • Durchmesser der Kugel (des Bolzens): Ø 24 mm
  • Höhe des gedrehten Teils: 80 mm
  • Lochabstand der Montagelöcher: 110 mm
  • Durchmesser der Montagelöcher: 2× Ø 10,5 mm
  • Abstand der Bandachse von der Schildebene: 22 mm
  • Gewicht: 0,44 kg
  • EAN: 99915727

Anwendung und Montage

Das Band ist zum Anschrauben vorgesehen – zwei Montagelöcher mit einem Durchmesser von 10,5 mm ermöglichen die Befestigung mit M10-Schrauben. Es eignet sich als Aufhängung für Flügel von Einfahrtstoren, Gartentüren sowie andere schwere Zaunkonstruktionen. Die solide Stahlausführung und die gedrehte Kugel sorgen auch bei schwierigen Witterungsbedingungen für langlebigen, störungsfreien Betrieb.
