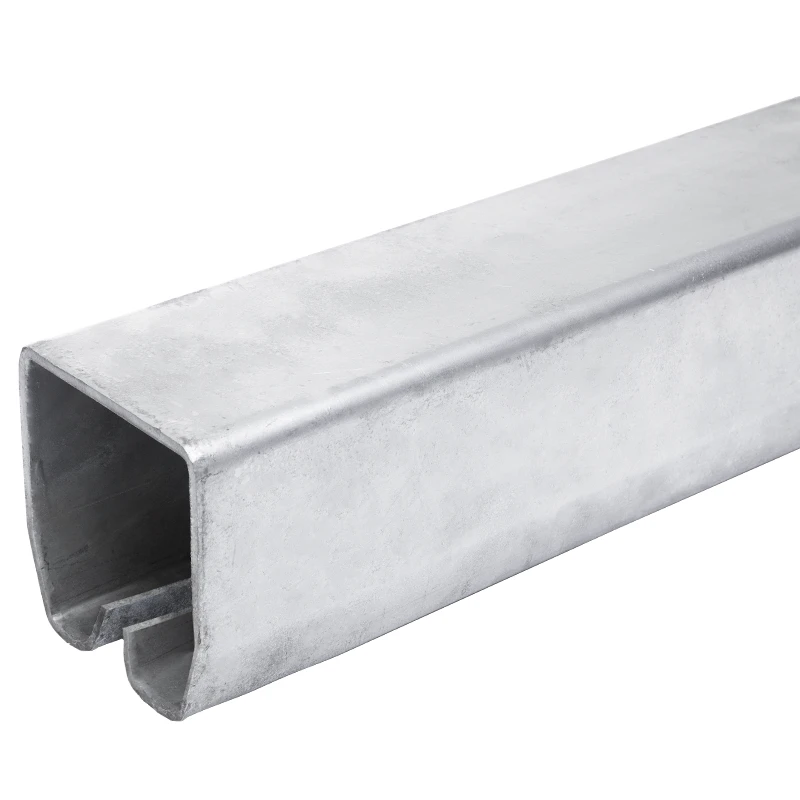

Laufschiene für Hängeschiebetore 50x46x2,0 mm, Länge 2,9 m, verzinkt

Profil 50 × 46 mm mit Wandstärke 2 mm und Schlitzbreite 29 mm, Länge 2900 mm – obere Laufbahn für die Laufwagen eines Hängeschiebetors

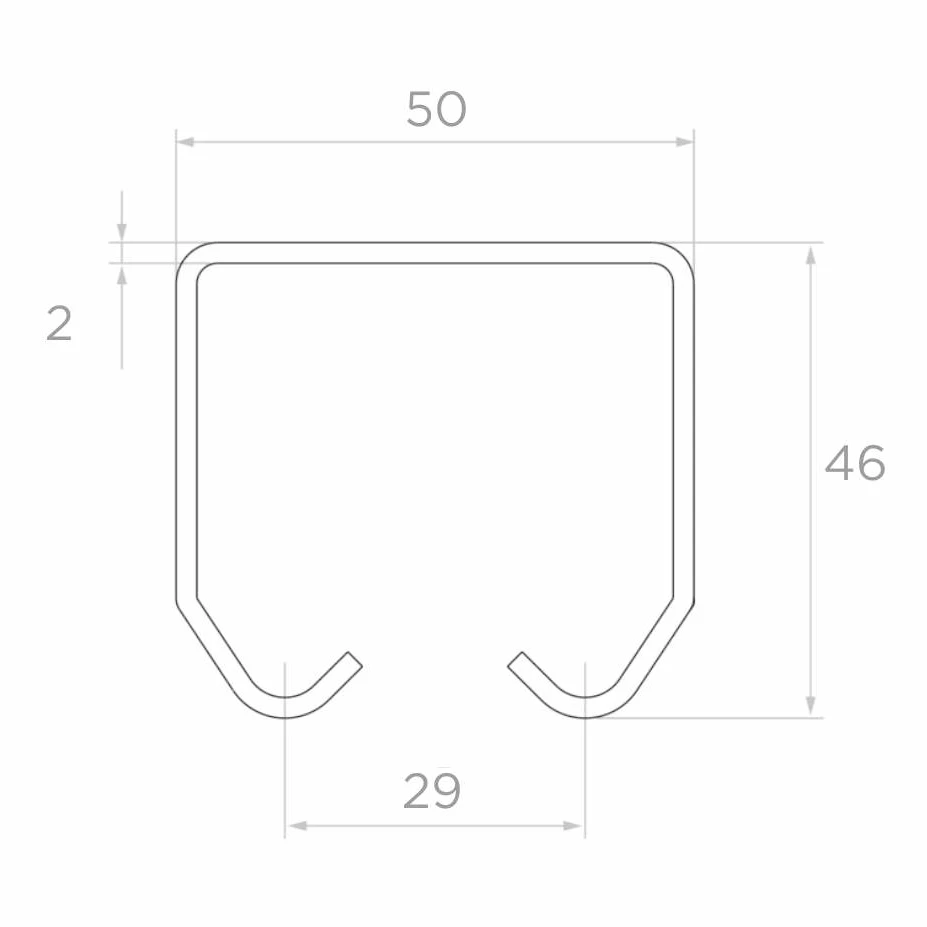

Maßzeichnung in voller Größe öffnen

Über das Produkt

Die Laufschiene eines Hängeschiebetors bildet die obere Laufbahn, in der sich die Laufwagen bewegen, die den Torflügel tragen. Die Laufschiene wird mit dem Schlitz nach unten an Schienenaufhängungen aufgehängt, während der Torflügel an den durch den Schlitz geführten Laufwagen hängt.

Der Querschnitt hat die Außenmaße a × h von 50 × 46 mm und eine Wandstärke s von 2 mm. Der Schlitz in der unteren Profilwand ist 29 mm breit, und die Schienenlänge L beträgt 2900 mm.

Die Masse je Stück beträgt 6,94 kg. Die Laufschiene kann entsprechend der Länge des Torflügels und des Laufwegs zugeschnitten werden.

Abmessungen

Werkstoff und Beschichtung

Verkaufseinheit

Auswahl und Montage

• ✓Wählen Sie Laufwagen passend zum Profil 50 × 46 mm – Laufschiene, Laufwagen und Schienenaufhängungen müssen zum selben System gehören.
• ✓Hängen Sie die Laufschiene mit dem Schlitz nach unten an Schienenaufhängungen auf, die am Sturz oder an der Tragkonstruktion angeschraubt sind, und halten Sie dabei die Abstände gemäß der Systemanleitung ein.
• ✓Verbinden Sie aufeinanderfolgende Schienenabschnitte mit einem Verbinder und verschließen Sie die Schienenenden mit Endkappen.
