PSG Halterung für Schiebetor-Führungsrolle – seitliche Montage, Stahl
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

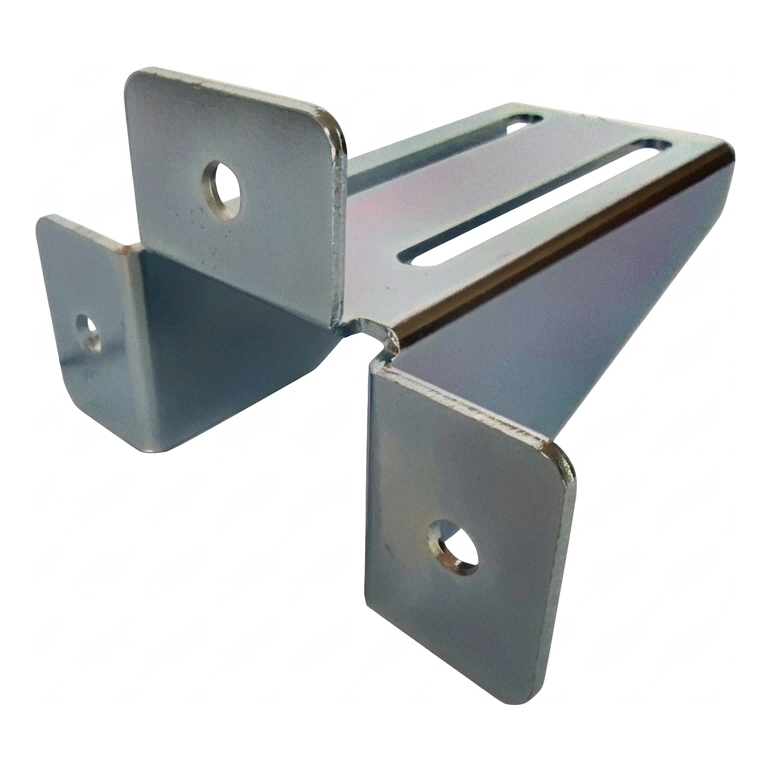

PSG Halterung für Schiebetor-Führungsrolle – seitliche Montage, Stahl
Die PSG Halterung für Schiebetor-Führungsrolle ist ein Stahlkonstruktionselement für die seitliche Montage der Führungsrolle bei selbsttragenden Schiebetoren. Dank der robusten Konstruktion aus 4 mm starkem Stahlblech und präzisen Montagelöchern gewährleistet sie eine dauerhafte und stabile Befestigung der Führungsrolle an Pfosten oder Wand. Das Produkt verkürzt die Installationszeit – die Langlöcher ermöglichen eine Positionsverstellung ohne erneutes Bohren.
Die Halterung ist ein unverzichtbares Element bei Schiebetor-Systemen, wo die Führungsrolle seitlich und nicht von oben montiert werden muss. Sie bewährt sich überall dort, wo die Pfosten- oder Wandkonstruktion ein Absetzen der Führungsrolle von der Montagefläche erfordert – die Ausladung von 175 mm gewährleistet den entsprechenden Abstand.

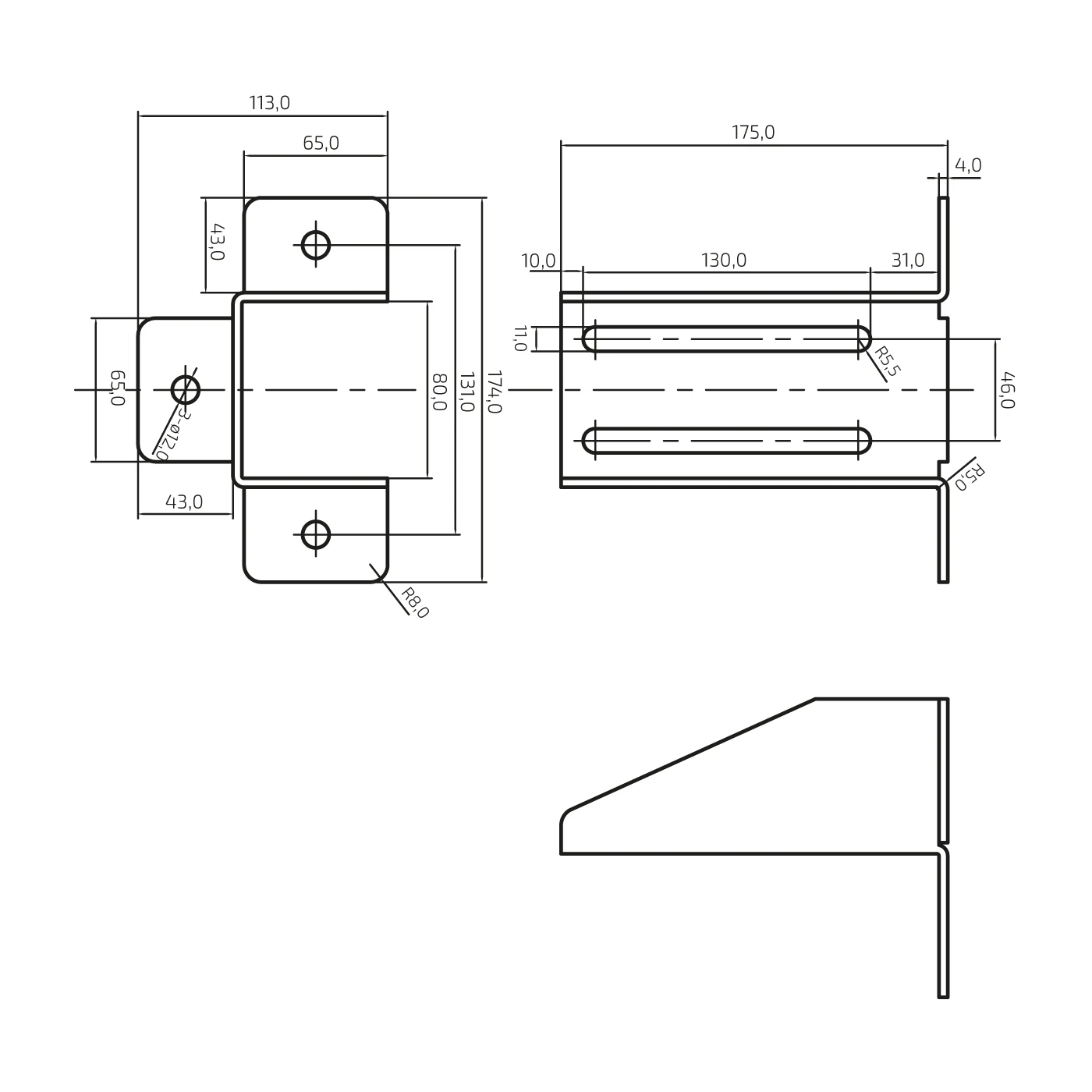

Außenabmessungen
- Gesamthöhe: 174 mm
- Gesamtbreite: 113 mm
- Länge (Ausladung von der Wand): 175 mm
- Korpushöhe: 80 mm
- Blechstärke: 4 mm
- Gewicht: 1,156 kg
Montage- und Verstelllöcher
- Montagelöcher: 3 × ⌀12 mm (an den seitlichen Flanschen)
- Montagelöcher Abstand (vertikal): 131 mm
- Langlöcher: Länge 130 mm, Breite 11 mm
- Langlöcher Abstand (vertikal): 46 mm
- Abstand Langloch zur Vorderkante: 10 mm
- Abstand Langloch zur Hinterkante: 31 mm
- Langloch Abrundungsradius: R5,5
Befestigungsflansche
- Abmessungen seitliche Flansche: 65 × 43 mm
- Abmessungen vorderer Flansch: 65 × 43 mm
- Kantenradius: R8
- Biegungsradius: R5
Material- und Identifikationsdaten
- Material: Stahlblech
- Hersteller: PSG
- EAN: 5903313203593
Die Halterung eignet sich für die Montage sowohl an Stahl- als auch an Betonpfosten. Die Langlöcher ermöglichen eine präzise Positionsverstellung der Führungsrolle in horizontaler Richtung, was besonders nützlich bei der Korrektur der Torachse nach dem Setzen der Pfosten ist. Drei runde Löcher ⌀12 mm an den Flanschen gewährleisten eine sichere Verankerung des Elements am Untergrund.
