PSG Winkelstütze für Anfahrgriff von selbsttragenden Schiebetoren 130×75 mm
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung
PSG Winkelstütze für Anfahrgriff von selbsttragenden Schiebetoren 130×75 mm

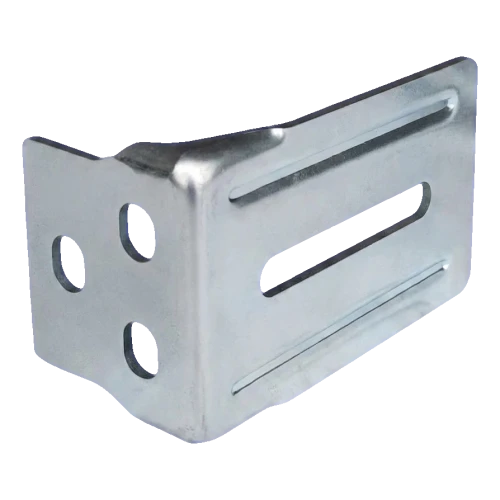

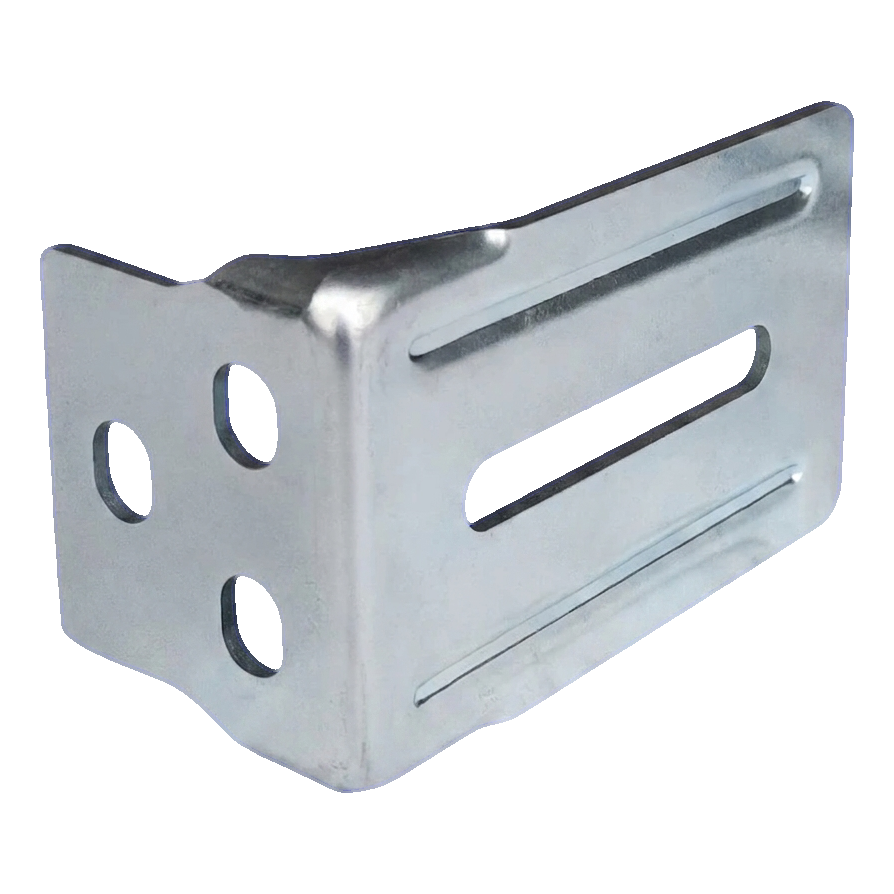

Winkelstütze für Anfahrgriff PSG ist ein Stahlwinkel zur seitlichen Montage der Anfahrbuchse bei selbsttragenden Schiebetoren. Dank der soliden Konstruktion aus Stahlblech mit einer Stärke von 3 mm gewährleistet sie eine stabile und dauerhafte Befestigung des Anfahrmechanismus — ein Schlüsselelement für das ordnungsgemäße Schließen des Schiebetors.
Die Stütze hat L-Form und ist mit Langlöchern (länglich) sowohl am vertikalen als auch am horizontalen Flansch ausgestattet, was eine präzise Regulierung der Position des Anfahrgriffs während der Montage ermöglicht. Die runden Löcher an der vertikalen Wand dienen zur zusätzlichen Befestigung. Diese Konstruktion ermöglicht Installationsfirmen eine schnelle Montage mit Möglichkeit zur Einstellungskorrektur ohne die Notwendigkeit, neue Löcher zu bohren.

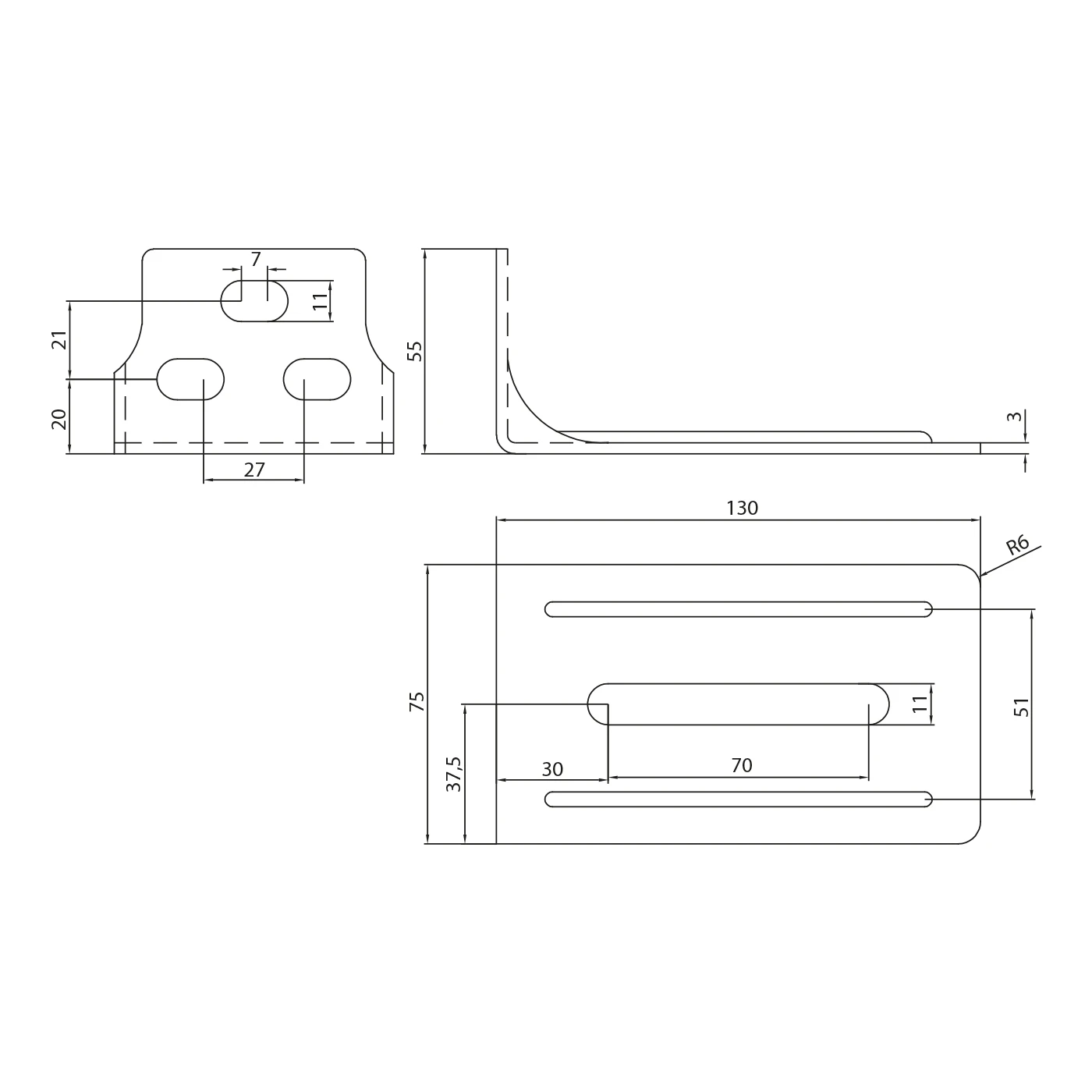

Abmessungen und technische Spezifikation
- Länge des horizontalen Flansches (L): 130 mm
- Breite der Stütze: 75 mm
- Höhe des vertikalen Flansches (H): 55 mm
- Blechstärke: 3 mm
- Radius der Eckenrundung: R6
- Langlöcher (regulierbar): 11 mm Breite
- Länge des mittleren Langlochs (horizontaler Flansch): 70 mm
- Achsabstand der Langlöcher (horizontaler Flansch): 51 mm
- Lochabstand (vertikaler Flansch): 27 × 21 mm
- Material: verzinkter Stahl
- Gewicht: 0,28 kg
- EAN: 5901289670272
- Hersteller: PSG
Anwendung und Montage
Die Stütze wird seitlich an den Pfosten oder die Tragkonstruktion des Tors montiert. Der vertikale Flansch mit runden und Langlöchern dient zur Verschraubung der Stütze am Untergrund, während am horizontalen Flansch der Anfahrgriff (Anfahrbuchse) befestigt wird. Die länglichen Langlöcher gewährleisten einen Regulierungsbereich in drei Achsen, was eine genaue Einstellung der Position der Anfahrrolle relativ zur Fahschiene des selbsttragenden Tors ermöglicht.
Element speziell für PSG-Schiebetorsysteme — garantiert vollständige Kompatibilität mit Anfahrgriffen dieses Herstellers.
