PSG regulierbares Rollscharnier für Gartentore fi24 M12 mit Schild 150×40 mm
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

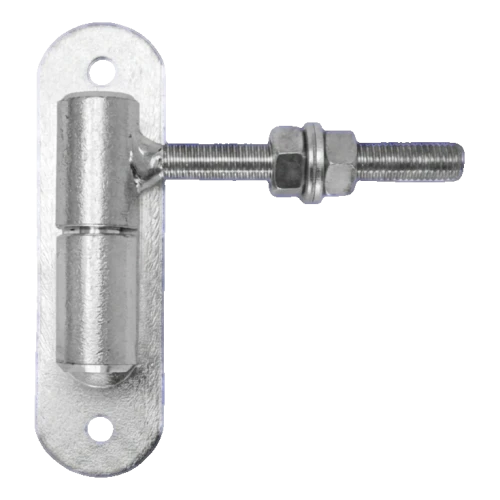

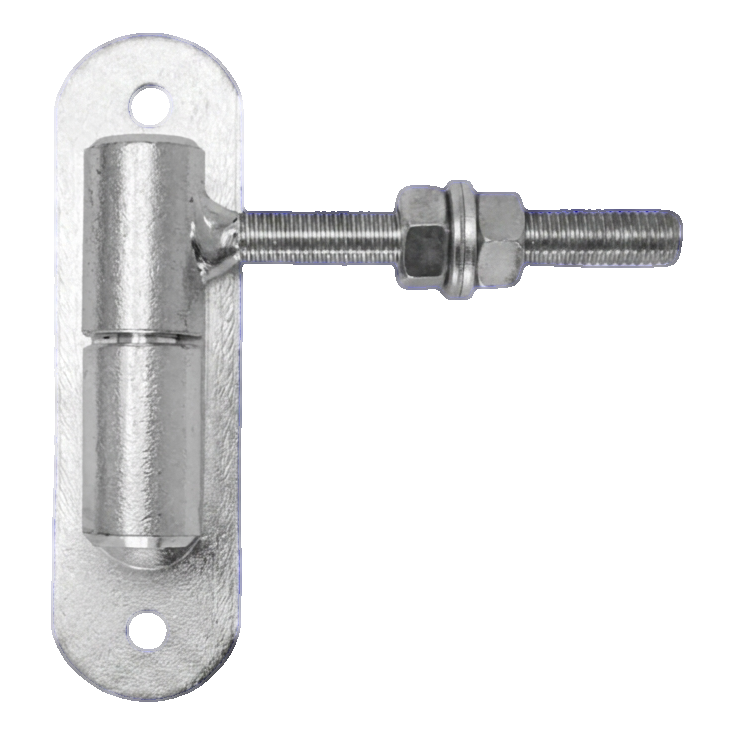

PSG regulierbares Rollscharnier für Gartentore fi24 M12 mit Schild 150×40 mm
Stahl-Regulierscharnier mit Rollenbauweise mit Kugel und Montageschild – zuverlässige Lösung für die Aufhängung von Gartentoren. Das M12-Gewinde mit Stellmutter ermöglicht die präzise Einstellung der Torvertikalität zu jedem Zeitpunkt – sowohl direkt nach der Montage als auch während des Betriebs, wenn die Konstruktion durchhängt oder sich die Temperaturbedingungen ändern.
Die verzinkte Oberfläche gewährleistet langjährigen Korrosionsschutz, wodurch sich das Scharnier optimal für den Außenbereich eignet. Die gerollte Hülse mit fi 24 mm Durchmesser garantiert einen reibungslosen Betrieb und hohe Beständigkeit gegen mechanische Belastungen. Zwei Befestigungslöcher im Schild ermöglichen eine schnelle und sichere Verschraubung am Zaunpfosten.
Vorteile für den Installateur
- Regulierung jederzeit möglich – Stellmutter am M12-Gewinde ermöglicht das Nach- oder Lösen des Scharniers ohne Demontage des Tors
- Verzinkung – dauerhafte Korrosionsschutz für Außenanwendungen
- Schnelle Montage – Schild mit zwei Löchern fi 10,5 mm ermöglicht direkte Verschraubung am Pfosten
- Hohe Verarbeitungsqualität – gerollte Stahlhülse widerstandsfähig gegen mechanische Beschädigungen und hohe Belastungen

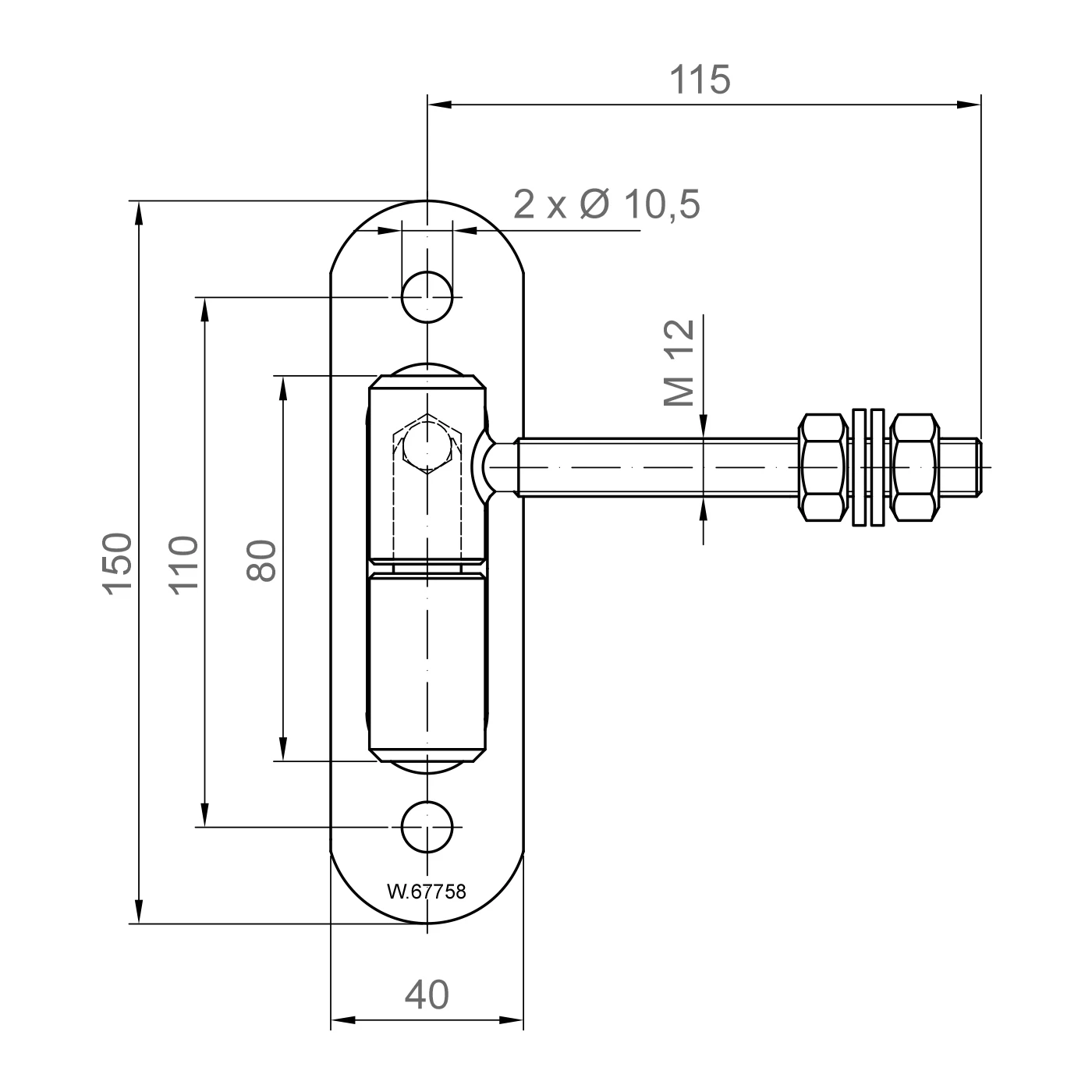

Abmessungen und technische Parameter
- Material: verzinkter Stahl
- Hülsendurchmesser: fi 24 mm
- Bolzengewinde: M12
- Schildabmessungen (H × B): 150 × 40 mm
- Schildblechdicke: 4 mm
- Arbeitshöhe der Hülse: 80 mm
- Befestigungslochstabstand: 110 mm
- Durchmesser der Befestigungslöcher: 2 × fi 10,5 mm
- Länge des Gewindebolzens (von der Drehachse): 115 mm

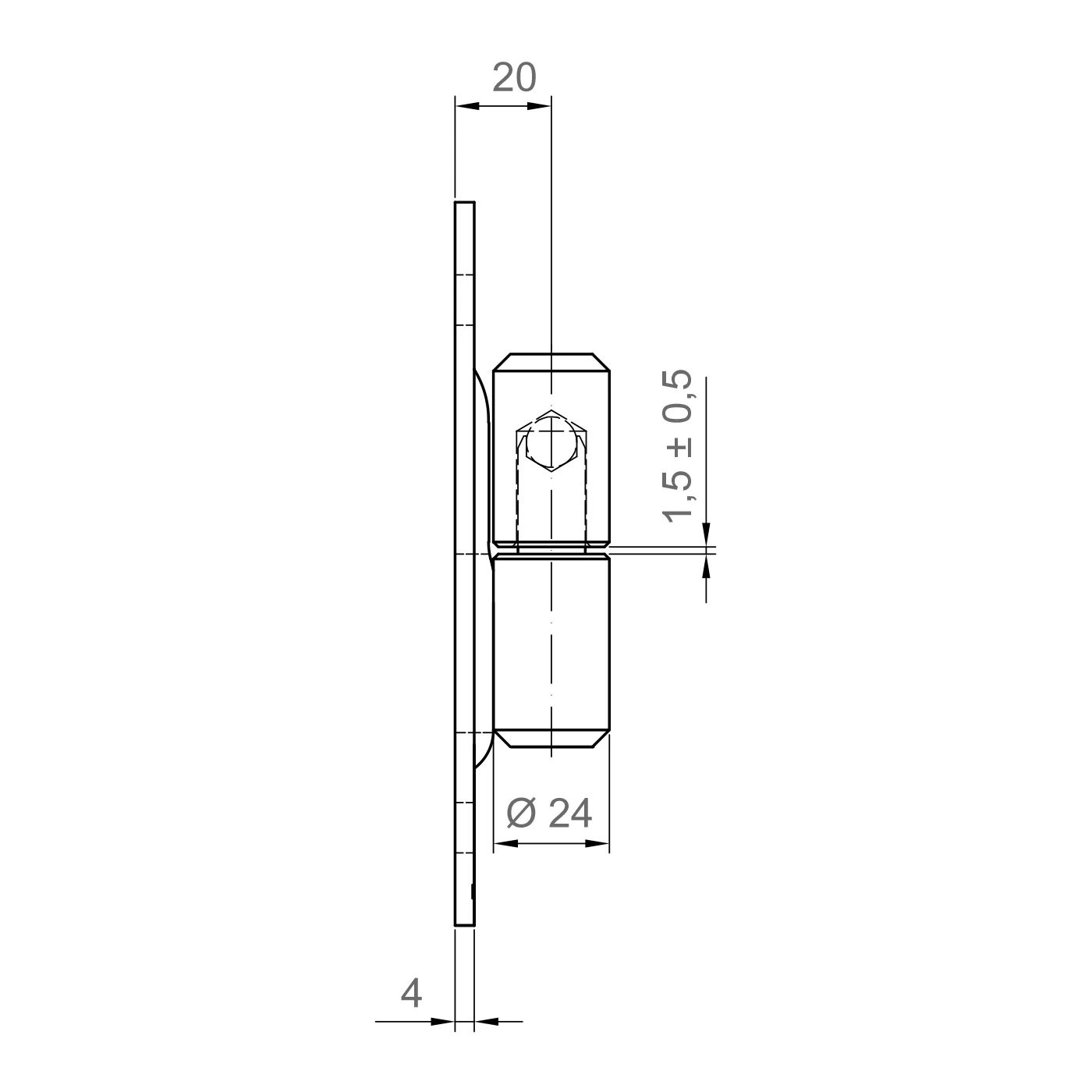

- Entfernung der Drehachse von der Montagefläche: 20 mm
- Arbeitsspalt zwischen den Hülsen: 1,5 ± 0,5 mm
- Gewicht: 0,56 kg
- EAN: 5901431940918
Aufbau und Funktionsprinzip
Das Scharnier besteht aus zwei gerollten Stahlhülsen, die auf einer gemeinsamen Drehachse montiert und mit dem Montageschild verbunden sind. Der horizontale Bolzen mit M12-Gewinde endet in einer Kugel, auf die der entsprechende Torteil aufgesetzt wird. Die Stellmutter am Bolzen ermöglicht eine stufenlose Höhenregulierung der Toraufhängung – es genügt, die Mutter zu lösen, die richtige Position einzustellen und wieder anzuziehen. Diese Konstruktion eliminiert die Notwendigkeit einer Demontage bei Justierungen, was besonders nützlich ist nach dem Durchhängen der Konstruktion oder bei großen Temperaturschwankungen, wenn das Metall seine Abmessungen ändert.
Technische Daten
| Material | Stahl |
| Gewindeart | M12 |
| Durchmesser | 24 |
| Montageart | Mit Schild |
