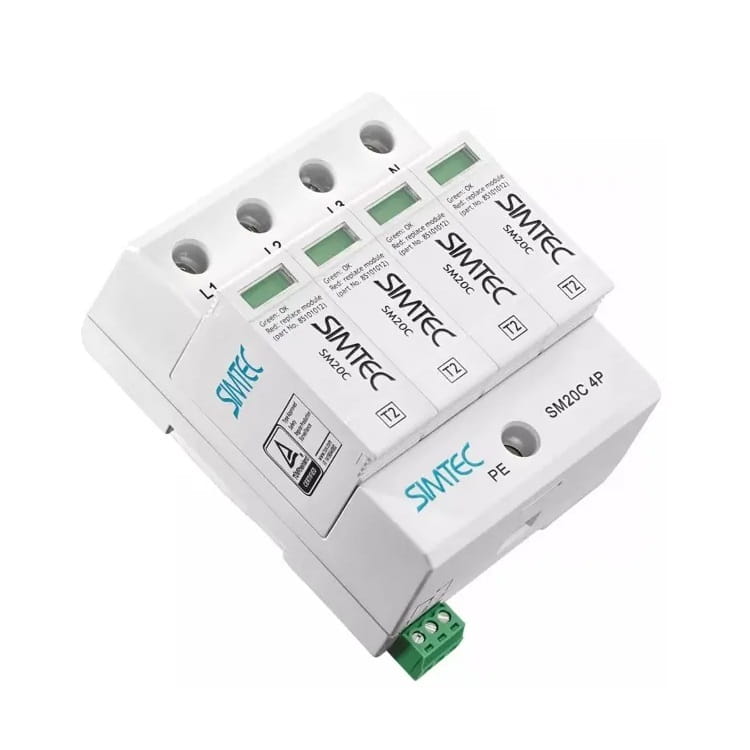

SIMET SIMTEC SM20C 4P – Überspannungsableiter Typ 2 (C) 20kA 1,5kV
Leave feedback on the product
Überspannungsableiter SIMET SIMTEC SM20C 4P, Typ 2 (C), 4-polig. Nennableitstoßstrom 20 kA, Schutzpegel < 1,2 kV, Uc 275 V, TN-Netz. Austauschbare Einsätze, Zustandsanzeigen. Montage auf 35-mm-Tragschiene gemäß EN 60715, IP20.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Variante wählen:
Individual variants may differ in price
Verpackungsoptionen
Product code:
Produkteigenschaften
[PIM] ograniczniki-przepiec #93
- Anwendung AC (Netz)
- Überspannungsschutz-Typ (SPD-Klasse) T2 (C)
- Nennspannung [V] 275V AC
- Polzahl 4P
- Blitzstrom (Iimp/In) [kA] 20 kA
- Marke SIMTEC
- Schutzpegel (Up) [kV] 1,5 kV
Beschreibung
SIMET SIMTEC SM20C 4P – Überspannungsableiter Typ 2 (C) 20kA 1,5kV
SIMET SIMTEC SM20C 4P ist ein vierpoliger Überspannungsableiter der Klasse C (Typ 2), der zum Schutz elektrischer Installationen in TN-Netzen vor atmosphärischen und Schaltüberspannungen dient. Das Gerät bietet einen Nennableitstoßstrom von 20 kA sowie einen Schutzpegel von unter 1,2 kV und schützt damit zuverlässig Endverbraucher – von Computer- und Telekommunikationsgeräten bis hin zu Geräten der Gebäudeautomation. Der modulare Aufbau mit austauschbaren Einsätzen ermöglicht einen schnellen Austausch des beschädigten Elements ohne Demontage des gesamten Geräts, was die Servicezeit verkürzt und die Instandhaltungskosten der Anlage senkt. Der Ableiter benötigt keine vorgeschalteten Drosseln, was das Schaltschema vereinfacht. Die Montage erfolgt auf einer 35-mm-Tragschiene gemäß EN 60715 – die Standardclips ermöglichen eine Installation in wenigen Sekunden. Die grünen Kontrollfenster an jedem Modul erlauben eine sofortige visuelle Überprüfung des Zustands des Ableiters ohne Messgeräte.
Wichtige Merkmale und Anwendung
- Schutz vor atmosphärischen und Schaltüberspannungen in TN-Netzen
- Modularer Aufbau mit austauschbaren Einsätzen – schneller Service ohne Austausch des gesamten Geräts
- Keine vorgeschalteten Drosseln erforderlich – vereinfachte Montage
- Visuelle Zustandsanzeige jedes Moduls durch grüne Anzeigen
- Montage auf 35-mm-DIN-Tragschiene gemäß EN 60715 – Standardinstallation im Schaltschrank
Technische Spezifikation
| Elektrische Parameter | |
|---|---|
| Ableiterklasse | C (Typ 2) |
| Anzahl der Pole | 4 |
| Nennbetriebsspannung | 230 V |
| Höchste dauerhafte Betriebsspannung (Uc) | 275 V |
| Nennableitstoßstrom (In) | 20 kA |
| Stoßstrom | 20 kA |
| Schutzpegel (Up) | < 1,2 kV |
| Ansprechzeit | < 25 ns |
| Betriebsfrequenz | 40–63 Hz |
| Netz | |
| Netztyp | TN |
| Montage und Gehäuse | |
| Montageart | 35-mm-Tragschiene gemäß EN 60715 |
| IP-Schutzart | IP20 |
| Farbe | grau |
| Betriebsbedingungen | |
| Zulässige Luftfeuchtigkeit | < 95% |
| Handelsdaten | |
| Hersteller | SIMET |
| Modell | SM20C 4P |
| Gewicht | 0,2 kg |
| EAN | 5907813217296 |
Downloads
Product card 85102000.pdf
838.43 kB
Produktkarte 85102000
