Bodenplatte für Zaunpfosten und Torpfosten 100×100 mm aus Stahl, schwarz

Offenes Profil 93 × 93 mm mit einer Höhe von 150 mm auf einer Platte 150 × 150 mm mit Bohrungen Ø 13 mm – zum Anschrauben eines Pfostens 100 × 100 mm auf Beton

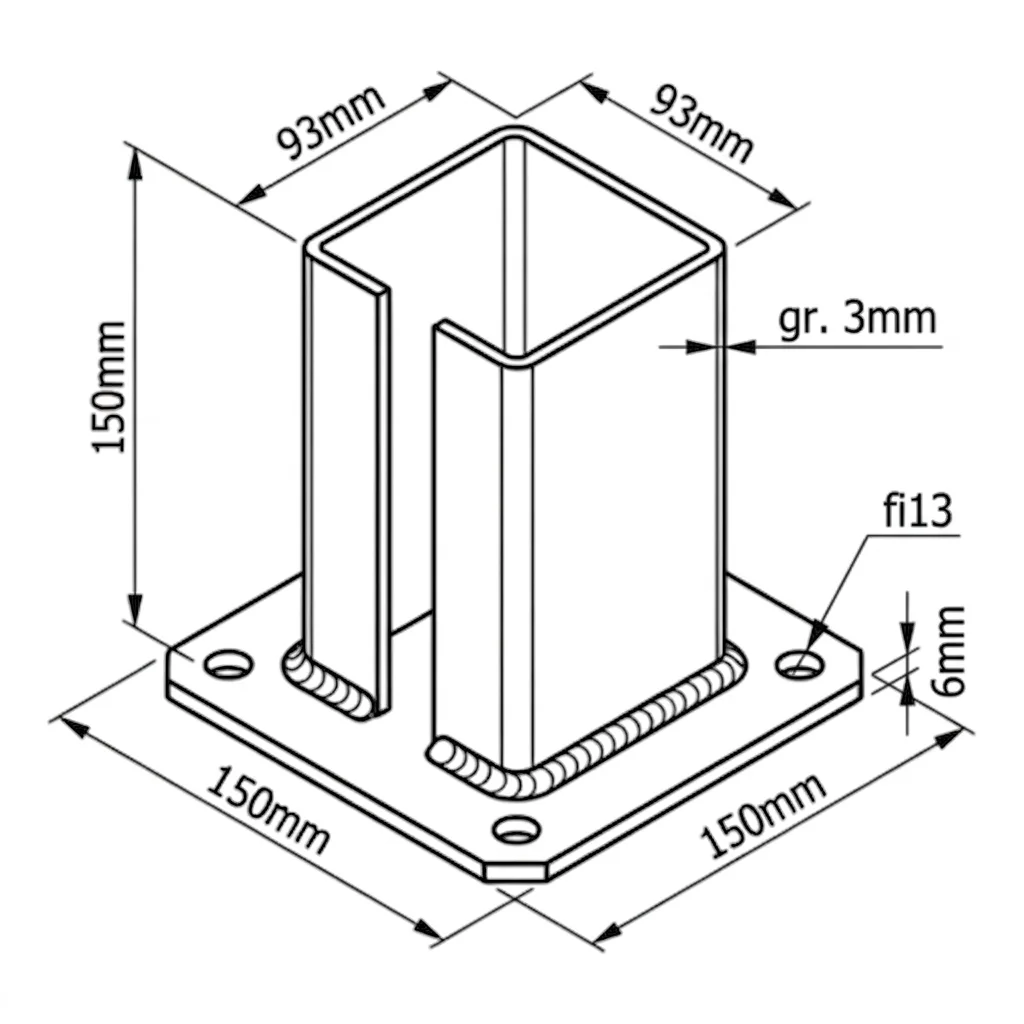

Maßzeichnung in voller Größe öffnen

Über das Produkt

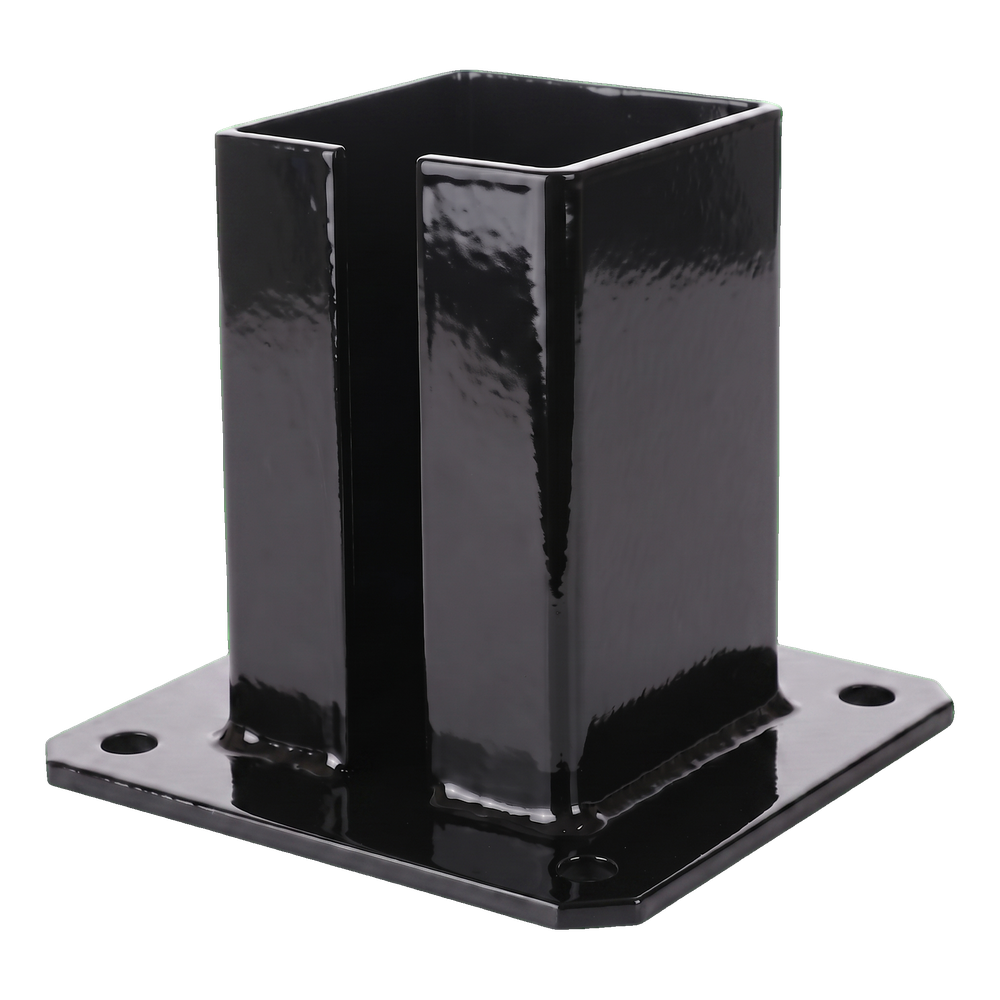

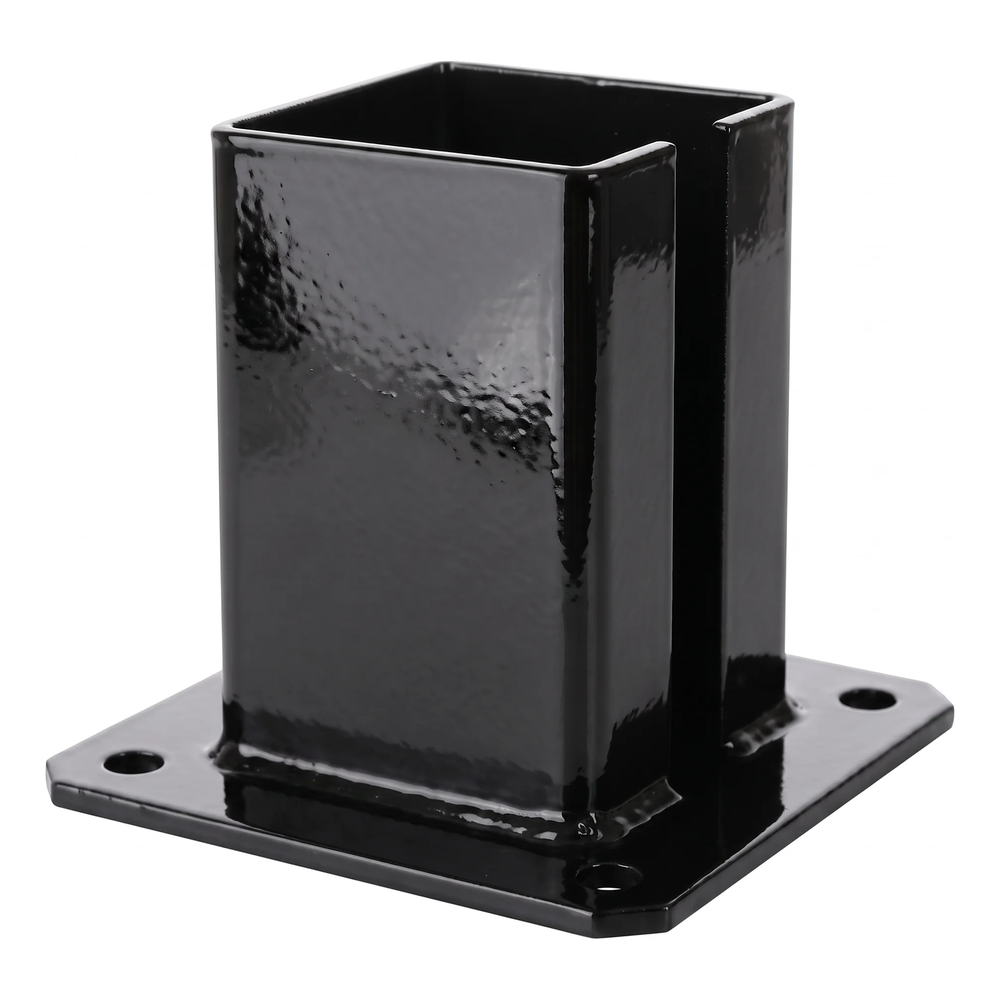

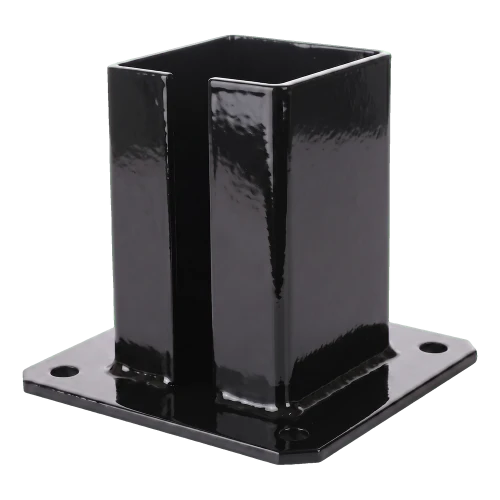

Die Bodenplatte (der Pfostenfuß) dient zum Anschrauben eines Tor- oder Zaunpfostens 100 × 100 mm auf einem Fundament, Betonboden oder Zaunsockel. Sie besteht aus einer Platte mit Montagebohrungen und einem daran angeschweißten offenen Vierkantprofil mit senkrechtem Schlitz, auf das der Pfosten aufgeschoben wird.

Die Platte hat die Maße L × W von 150 × 150 mm und Bohrungen Ø 13 mm in den Ecken. Das Profil hat einen Außenquerschnitt a × a von 93 × 93 mm, eine Wandstärke s von 3 mm und eine Höhe H von 150 mm über der Platte. Die Maße stammen aus der Herstellerzeichnung.

Die Beschichtung (pulverbeschichtet, Schwarz RAL 9005) schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Die Anker und die Befestigungsart werden in der Zaunplanung festgelegt.

Abmessungen

Werkstoff und Beschichtung

Verkaufseinheit

Auswahl und Montage

• ✓Prüfen Sie den Pfostenquerschnitt – die Bodenplatte ist für Pfosten 100 × 100 mm vorgesehen.
• ✓Schrauben Sie die Platte durch die Bohrungen Ø 13 mm in den Ecken am Untergrund fest; wählen Sie die Anker oder Schrauben passend zur Art des Untergrunds – sie sind nicht im Lieferumfang enthalten.
• ✓Schieben Sie den Pfosten auf das Profil, prüfen Sie die lotrechte Ausrichtung und verbinden Sie den Pfosten mit dem Profil entsprechend dem Zaun- oder Torsystem.
