Sockelplattenhalter 200×50 mm Anthrazit

Go to Product feedback

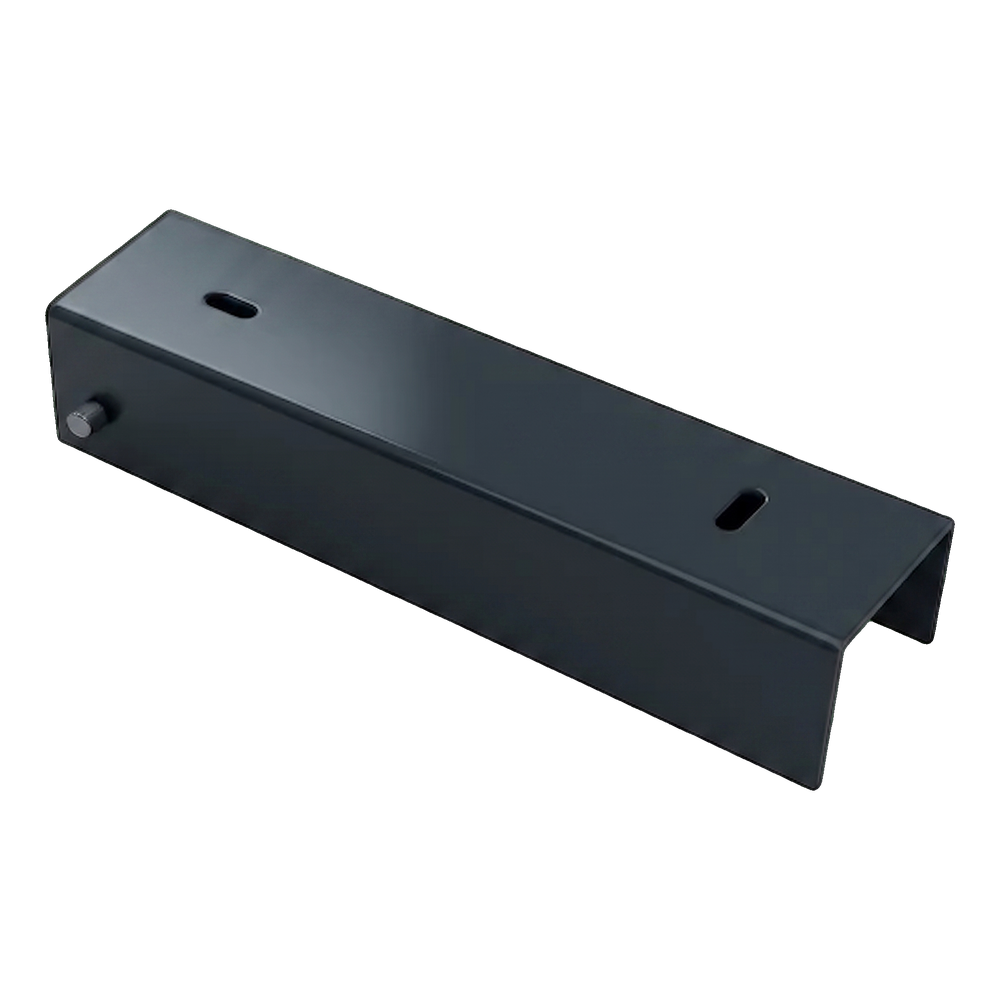

Sockelplattenhalter für Zaunsockel 200×50 mm, verzinkter Stahl, pulverbeschichtet, Farbe Anthrazit. Höhe 200 mm, Innenbreite 52 mm, Materialstärke 1,5 mm, Gewicht 0,289 kg. Montage am Pfosten über 2 Bohrungen. Für Grundstücks-, Industrie- und Gartenzäune.

Go to full description
with VAT without VAT
Price € 1,06
incl. 20% VAT

Shipping costs are not included in the price.

stk.
Availability:
Auf Lager (große Menge)
Shipping time: 24 Stunden

Produkteigenschaften

[PIM] ceownik-do-podmurowki #165

  • Farbe Graphit RAL 7016
  • Abmessung U-Profil [mm] 200x50

Beschreibung

Sockelplattenhalter · 200 × 50 mm

Sockelplattenhalter mit einer Länge von 200 mm und einer Innenbreite von 52 mm – verbindet die Sockelplatte 200 × 50 mm mit dem Pfosten

200 × 50 mmSockelplatte
52 mmInnenbreite
2Montagebohrungen
verzinkt + pulverbeschichtet, Anthrazit RAL 7016Beschichtung
Maßzeichnung des Sockelplattenhalters: Länge L = 200 mm, Innenbreite w = 52 mm
Maßzeichnung in voller Größe öffnen
Schematische Darstellung: Ansicht des Stegs und Querschnitt des Sockelplattenhalters. Schenkeltiefe und Lochpositionen sind schematisch dargestellt.

Auf einen Blick

AnwendungVerbindung einer Betonsockelplatte mit dem Pfosten eines Gittermattenzauns
AuswahlFür Sockelplatten 200 × 50 mm; Innenbreite 52 mm
BedingungenDie Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung

Über das Produkt

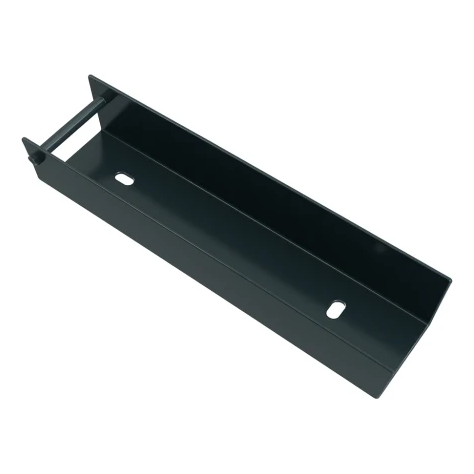

Der Sockelplattenhalter verbindet die Betonsockelplatte mit dem Zaunpfosten. Er wird am Pfosten verschraubt, und das Ende der Platte wird zwischen die Schenkel des Sockelplattenhalters geschoben.

Die Länge L beträgt 200 mm und entspricht der Höhe der Sockelplatte 200 × 50 mm. Die Innenbreite w beträgt 52 mm. Schenkeltiefe, Bohrungen und Distanzstab sind in der Zeichnung schematisch dargestellt.

Die Beschichtung (verzinkt + pulverbeschichtet, Anthrazit RAL 7016) schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz oder Chemikalien eine den Umgebungsbedingungen entsprechende Ausführung.

Abmessungen

Länge L200 mm
Innenbreite w52 mm
Für Sockelplatte200 × 50 mm
Maße gemäß Angebotsangaben und Vergleichstabelle.

Werkstoff und Beschichtung

WerkstoffStahl
Beschichtungverzinkt + pulverbeschichtet, Anthrazit RAL 7016

Verkaufseinheit

Verkaufseinheit1 Stück
Masse je Einheit0,289 kg
Masse gemäß den Angaben des Lieferanten (Richtwert).

Auswahl und Montage

  • ✓Prüfen Sie das Maß der Sockelplatte – der Sockelplattenhalter ist für Platten 200 × 50 mm vorgesehen.
  • ✓Schrauben Sie den Sockelplattenhalter mit dem Steg durch die 2 Montagebohrungen am Pfosten fest.
  • ✓Schieben Sie das Ende der Sockelplatte in den Sockelplattenhalter; verwenden Sie bei zwei Platten an einem Pfosten auf jeder Seite einen Sockelplattenhalter.

Wichtig

Die Angebotsangaben enthalten keine Angaben zur Tragfähigkeit des Sockelplattenhalters. Wählen Sie die Schrauben für den Pfosten passend zu dessen Wandstärke.

Downloads

File icon 200x50 EN.pdf 55.86 kB

200x50 EN
