Schrauben und Bolzen für PV- und Dachmontagesysteme
Diese Kategorie enthält Edelstahlschrauben und -bolzen zur Befestigung von Photovoltaik-Unterkonstruktionen. Das Sortiment umfasst Holzschrauben, selbstbohrende Schrauben, Schrauben nach DIN und Doppelgewindeschrauben, teils mit Adaptern. Installateure befestigen damit Dachhaken, Adapter, Klemmen und Montageschienen auf Holz-, Blech- und Stahlunterkonstruktionen.
Das finden Sie in dieser Kategorie
- Gewindestangen, Doppelgewindeschrauben - Doppelgewindebolzen mit Holzgewinde und metrischem Gewinde zur Befestigung von Dachadaptern und Dreiecken.
- Zylinderkopfschrauben mit Innensechskant DIN 912, M8x16 bis M8x40, sowie Halbrundschrauben DIN 7380 M8x16 für Klemmen und Profile.
- Sechskantschrauben DIN 933 (M10x20 bis M10x30), Hammerkopfschrauben Typ 28/15 (M8 und M10) und eine Flachrundschraube mit Vierkant DIN 603 M10x25.

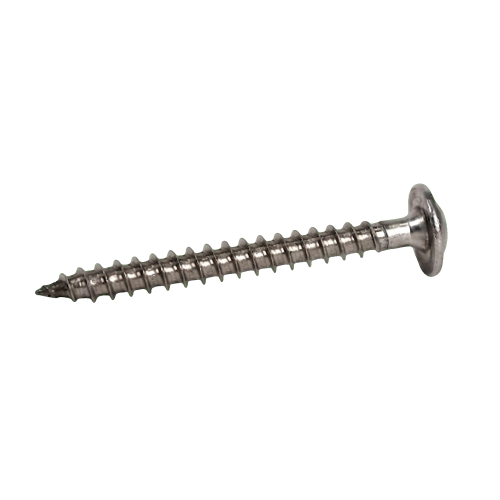

- TCS Torx-Holzschrauben in M6x60/36, M6x80/48 und M8x80/72 zur Befestigung von Dachhaken an Sparren.
- Selbstbohrende Schrauben: EJOT JF3-2-5,5x25 E16, Bimetall 6,0x25 mm und DIN 7504 K 4,8x19 mm.
- Doppelgewindeschrauben M10x200 bis M10x300 mit Adapter 80x30x4 mm sowie ein separater Montageadapter (Flachwinkel).
So treffen Sie die richtige Wahl
- Untergrund: Für Holzsparren eignen sich TCS-Schrauben oder Doppelgewindebolzen. Für Blech verwenden Sie selbstbohrende Schrauben. Für Stahlunterkonstruktionen nehmen Sie den EJOT-Doppelgewindebolzen M10x70.
- Gewinde und Länge: Die Gewinde reichen von M6 bis M12, die Längen von 16 bis 300 mm. Wählen Sie die Länge passend zum Aufbau unter dem Adapter oder der Klemme.
- Material: Die meisten Artikel bestehen aus Edelstahl A2 (1.4301, AISI 304). Die Adapter sind aus Edelstahl 1.4016 (H17).
- Kopfform und Halt: Torx sorgt für sicheren Halt des Werkzeugs. Der Innensechskant eignet sich für Klemmen. Der Vierkant der Flachrundschraube verhindert das Mitdrehen. Hammerkopfschrauben sind für Montageschienen gedacht.
- Abdichtung: Doppelgewinde-Sets werden mit EPDM-Dichtscheibe und Flanschmuttern geliefert. Die EJOT-Schraube hat eine anvulkanisierte EPDM-Scheibe.
Typische Anwendungen

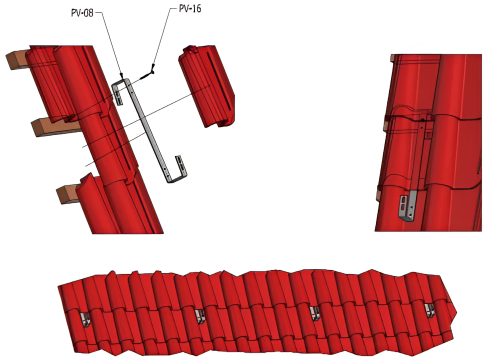

Die meisten Produkte sind für Photovoltaikanlagen ausgelegt. Auf geneigten Holzdächern halten TCS-Schrauben und Doppelgewindebolzen Haken, Adapter und Dreiecke an den Sparren. Auf Trapezblech befestigen selbstbohrende Schrauben die Unterkonstruktion. Innensechskant- und Hammerkopfschrauben verbinden Klemmen und Schienen. Die Bimetallschraube eignet sich auch für Dach- und Fassadenkonstruktionen.
Häufig gestellte Fragen
Müssen TCS-Holzschrauben vorgebohrt werden?
Nein. Die Schneidspitze ermöglicht das Eindrehen auch in sehr harte Holzarten ohne Vorbohren. Damit befestigen Sie PV-Dachhaken an Holzsparren.
Wofür dient ein Doppelgewindebolzen?
Ein Ende hat ein Holzgewinde für den Sparren. Das andere hat ein metrisches Gewinde (M10 oder M12) für den Dachadapter. Die Sets enthalten Flanschmuttern und eine EPDM-Dichtscheibe.
Was kann die selbstbohrende Bimetallschraube durchbohren?
Die Schraube 6,0x25 mm bohrt durch Stahl bis 2,0 mm und Aluminium bis 4,0 mm. Sie hat einen Schaft aus Edelstahl A2 und eine gehärtete Spitze aus Kohlenstoffstahl.
Sie sind unsicher, welche Schraube oder welcher Bolzen zu Ihrem Dach oder Ihrer Unterkonstruktion passt? Kontaktieren Sie unseren technischen Support – wir helfen Ihnen bei der Auswahl.
