180° Scharnier für Glashalterung 45 x 45 x 26 mm flaches System AISI304, satiniert
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

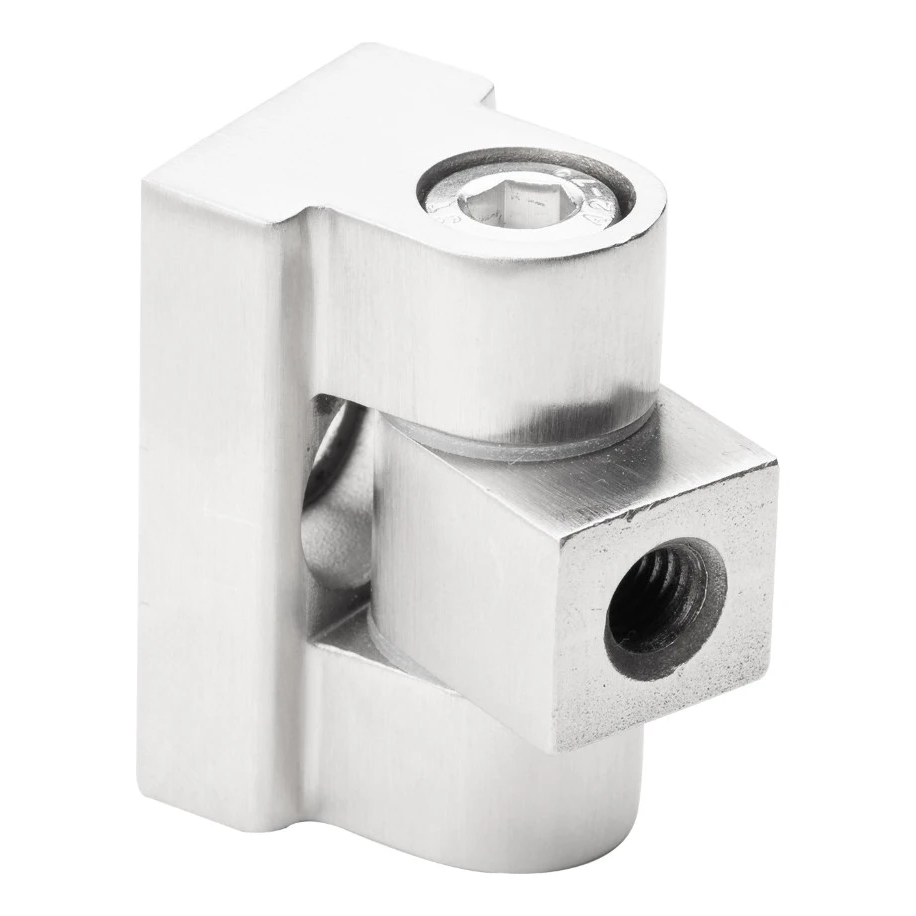

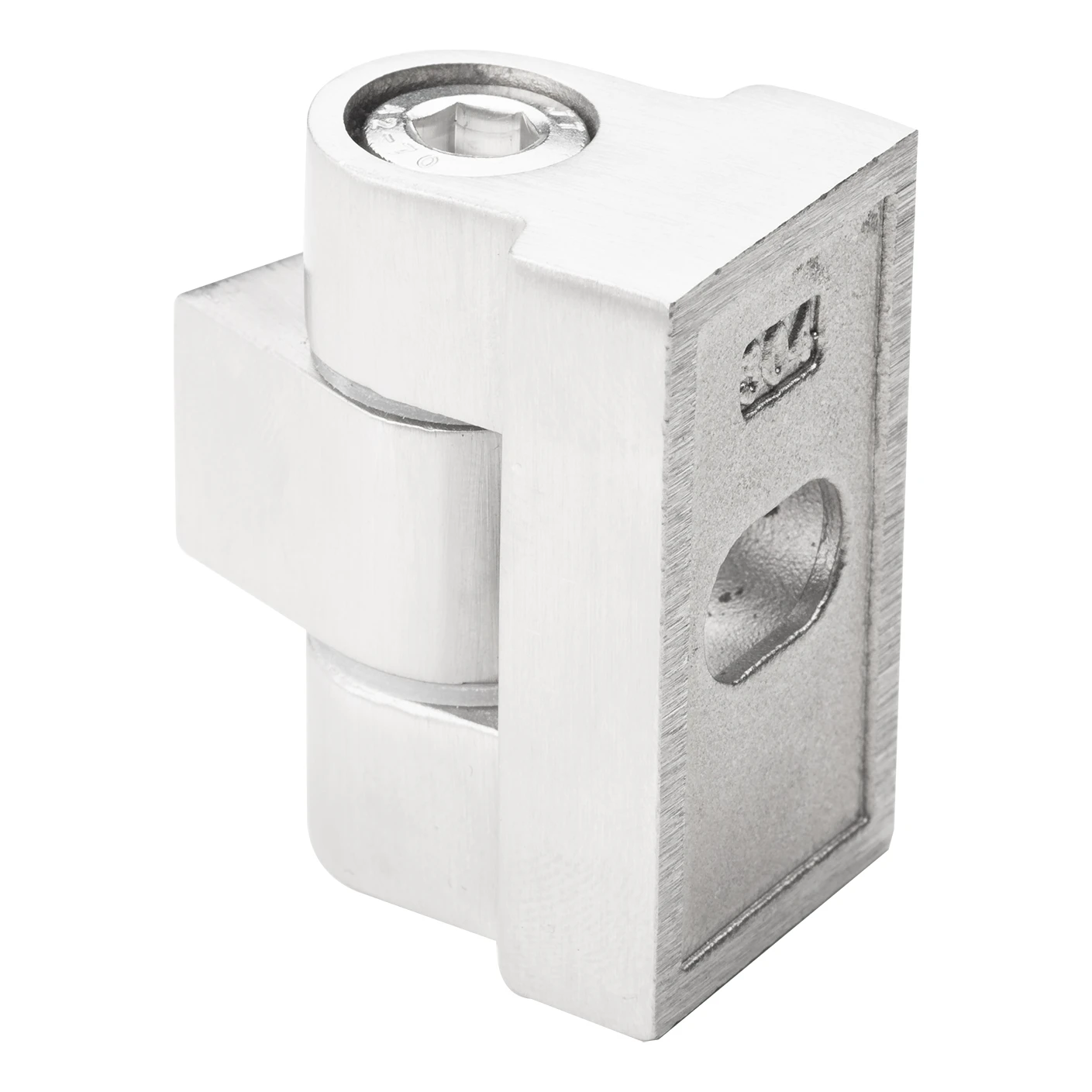

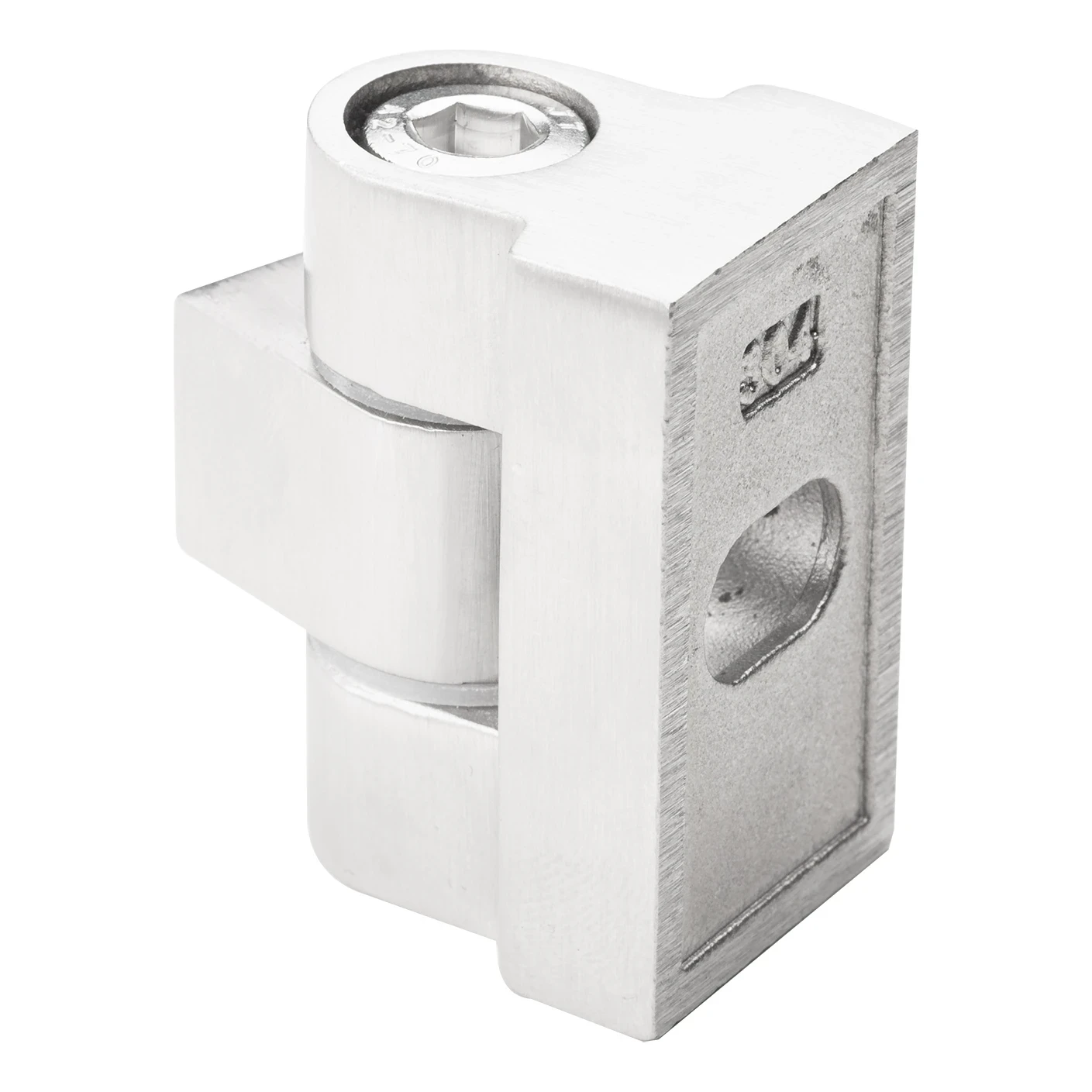

180° Scharnier für Glashalterung 45×45×26 mm AISI 304 satiniert
180° Scharnier für Glashalterung aus rostfreiem Stahl AISI 304 mit satinierter Oberfläche — Element für die professionelle Montage von Glaskonstruktionen im flachen System. Ermöglicht die Öffnung des Glases im vollen Bereich von 180° (je 90° in jede Richtung), was die freie Planung von Trennwänden, Türen und Glaskabinen ohne Einschränkungen des Öffnungswinkels ermöglicht.
Langlebigkeit und Korrosionsbeständigkeit
Das Scharniergehäuse ist aus hochwertigem rostfreiem Stahl AISI 304 gefertigt, was langfristige Korrosionsbeständigkeit garantiert — selbst in Umgebungen mit erhöhter Feuchtigkeit wie Badezimmern, Schwimmbädern oder Duschkabinen. Die satinierte Oberflächenveredelung kaschiert wirksam Fingerabdrücke und Verschmutzungen und bewahrt das ästhetische Aussehen bei minimaler Wartung. In den technischen Zeichnungen ist die Oberflächenrauheit Ra 1,6 und Ra 3,2 angegeben — was die präzise mechanische Bearbeitung der Elemente bestätigt.
Montage durch Einschrauben — flaches System
Das Scharnier wird an flachen Oberflächen durch Einschrauben mit M8 Gewinde montiert. Diese Methode gewährleistet hohe Verbindungsfestigkeit, einfache Installation und eventuelle Demontage — ohne die Notwendigkeit von Spezialwerkzeug. Das Langloch im Gehäuse ermöglicht die Positionsverstellung des Glases im Bereich von 9 mm, was die präzise Einstellung der Glasplatte während der Montage erleichtert.
Glaskompatibilität
Das Scharnier ist für die Montage von Glasplatten mit einer Dicke von 6 mm bis 10,76 mm ausgelegt, was sowohl einschichtiges gehärtetes Glas als auch beliebtes laminiertes Glas (VSG) umfasst. Dadurch bewährt sich ein Scharniermodell in verschiedenen Konfigurationen — der Installateur muss keine separaten Varianten für unterschiedliche Glasdicken lagern.
Abmessungen und technische Daten
- Gehäuseabmessungen (L × H × Breite): 45 × 45 × 26 mm
- Gesamttiefe der Montage mit Verbinder: 36 mm
- Gehäusetiefe: 29,5 mm
- Öffnungswinkel: 180° (90° in jede Richtung)
- Befestigungsgewinde: M8
- Länge des Gewindeteils des Verbinders: 15 mm
- Durchmesser der Durchgangsbohrung des Verbinders: ø 8,2 mm
- Durchmesser der Bolzenbohrung: ø 8,5 mm
- Durchmesser der Senkung: ø 13,5 mm
- Langloch (Verstellung): 9 mm
- Abmessungen des Drehverbinders: 24,5 × 18 × 15 mm
- Fasen: 2×C0,5 und C1
- Material: rostfreier Stahl AISI 304
- Oberfläche: satiniert
- Glasdicke: von 6 mm bis 10,76 mm
- Montageart: flaches System (an flachen Oberflächen)
- Gewicht: 0,16 kg

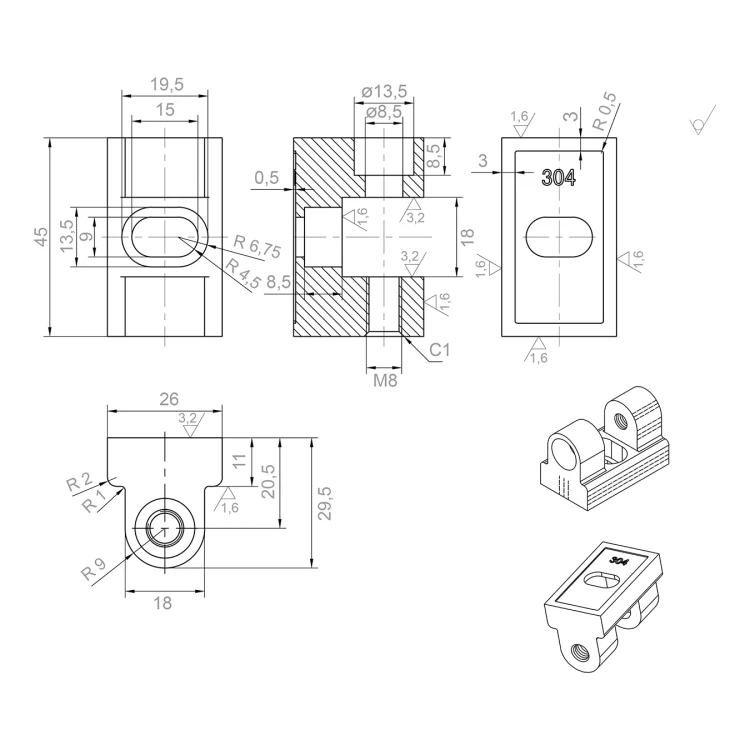

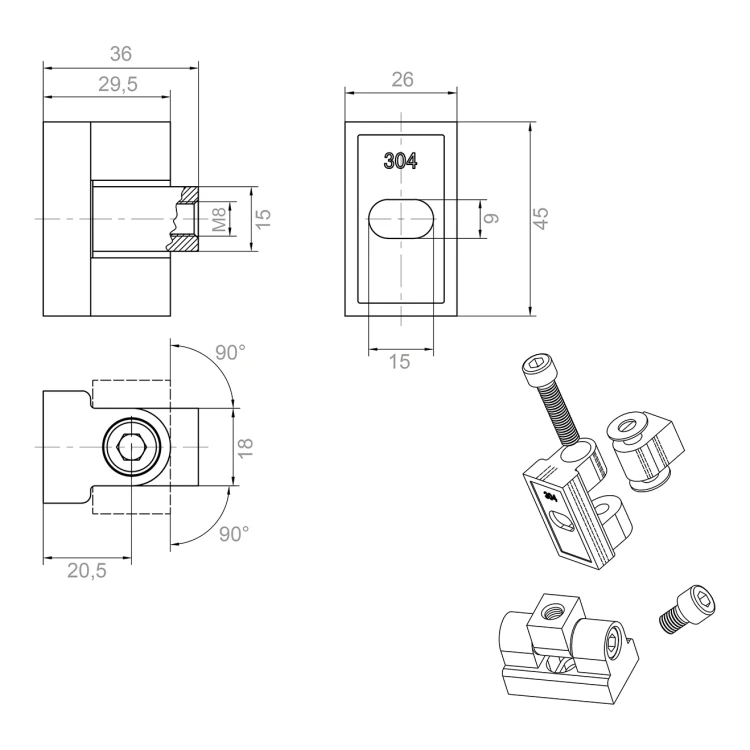

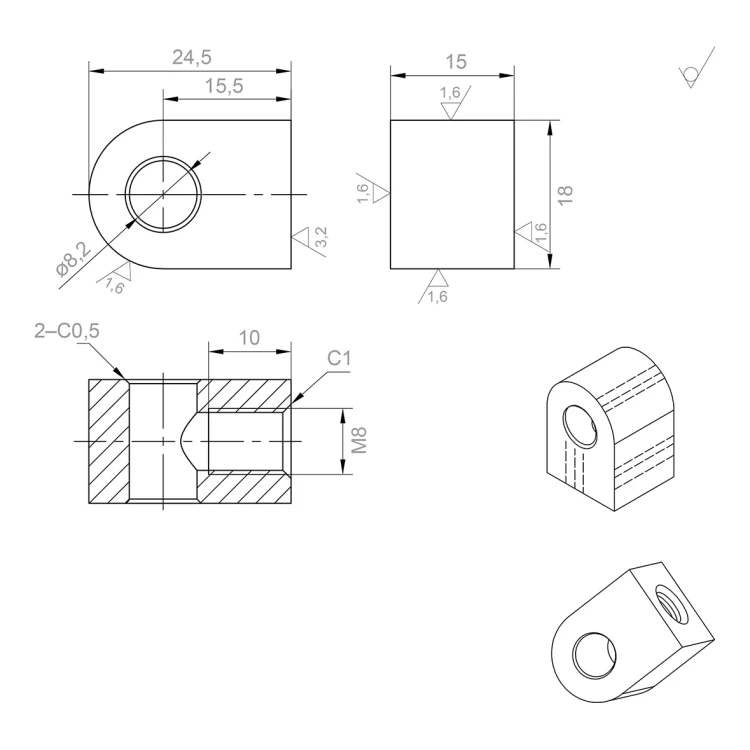

Maßzeichnungen der Elemente
Technische Daten
| Oberfläche | Satin |
| Montagesystem | Flach |
| Material | AISI 304 |
