Aluminium-Trapezblechbrücke H-100 mit EPDM 330 mm für Trapezblech

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.611 kg

Preis/ stk.: € 5,72 5.72

inkl. 20% MwSt., zzgl. Versandkosten

Nettopreis/ stk.: € 4,77

zzgl. 20% MwSt., zzgl. Versandkosten

* Verpackungsoptionen:

Stück
Paket: 50 Stück
Paket: 500 Stück
Paket: 1000 Stück

Menge stk.

Gesamt:

Produkt nicht verfügbar

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

Anbieter: -

Produktcode: PV-02-05

Einem Freund empfehlen

Beschreibung

Aluminium-Trapezblechbrücke H-100 mit EPDM 330 mm für Trapezblech

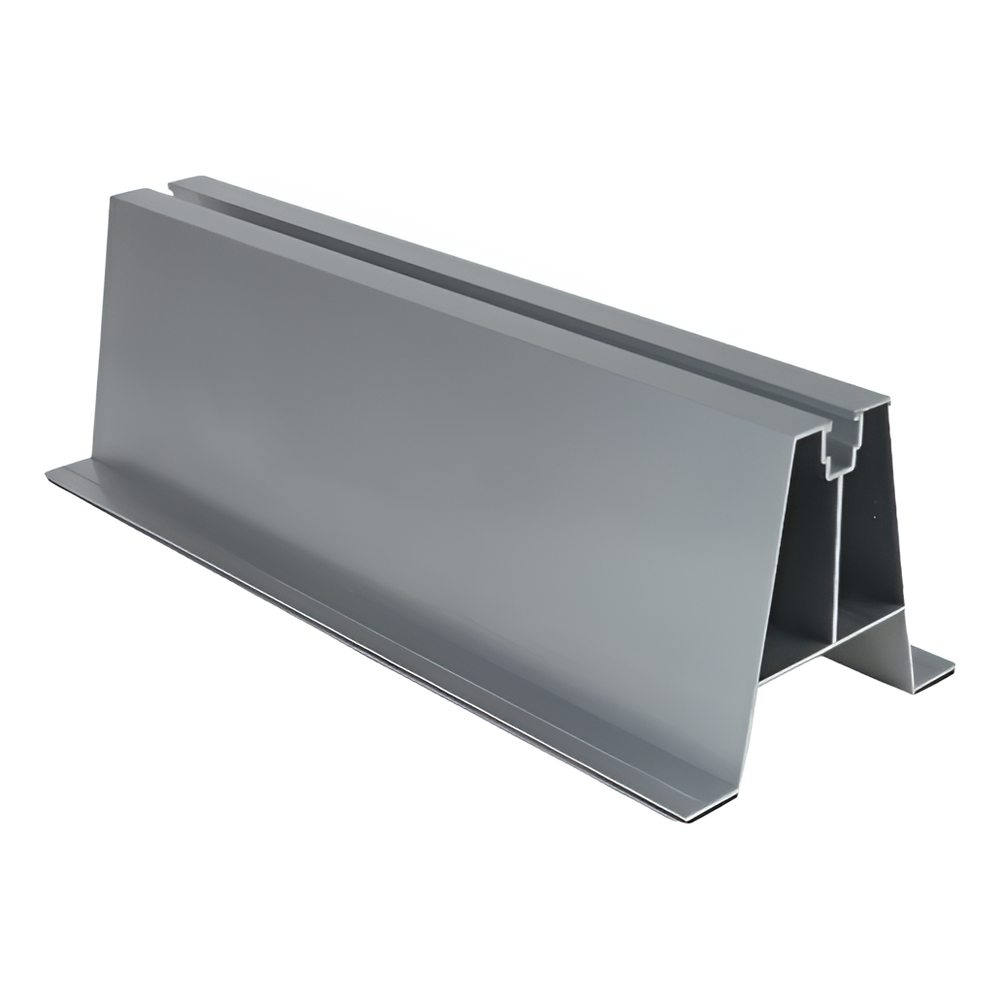

Aluminium-Trapezblechbrücke H-100 mit Montagekanal und EPDM-Dichtung — Perspektivansicht

Die Trapezblechbrücke H-100 mit EPDM-Dichtung ist ein Aluminium-Montageprofil, das zur direkten Befestigung von Photovoltaikmodulen auf Dächern mit Trapezblecheindeckung vorgesehen ist. Das Profil mit einer Höhe von 100 mm bietet ausreichend Abstand zwischen Modul und Dachfläche, sodass Luft frei unter dem Panel zirkulieren kann und eine natürliche Kühlung sowie Isolierung von der erhitzten Dacheindeckung ermöglicht wird. Die Brücke wird aus der Legierung Aluminium 6060 gefertigt, die eine gute mechanische Festigkeit mit hoher Korrosions- und Witterungsbeständigkeit vereint. Der obere Montagekanal ermöglicht die Befestigung von Mittel- und Endklemmen mittels Innensechskantschrauben und Vierkantmuttern — ohne zusätzliche Adapter. Die Bohrungen für die Montageschrauben werden direkt auf dem Dach ausgeführt, wodurch der Abstand präzise an das jeweilige Trapezblechprofil angepasst werden kann.

Wichtige Vorteile für den Installateur

Die Höhe von 100 mm garantiert einen freien Luftstrom unter dem Modul und eine effektive Kühlung der Paneele

Die im Lieferumfang enthaltene EPDM-Dichtung sorgt für einen dichten Sitz auf dem Trapezblech und schützt die Dacheindeckung vor mechanischer Beschädigung

Aluminium 6060 eignet sich zum Eloxieren, was zusätzlichen Korrosionsschutz und eine ästhetische Oberfläche bietet

Universeller Montagekanal kompatibel mit Mittel- und Endklemmen

Montagebohrungen werden vor Ort gebohrt — volle Flexibilität bei der Anpassung an den Trapezabstand

Video zur Aluminium-Trapezblechbrücke für die Montage von PV-Modulen auf Trapezblechdächern

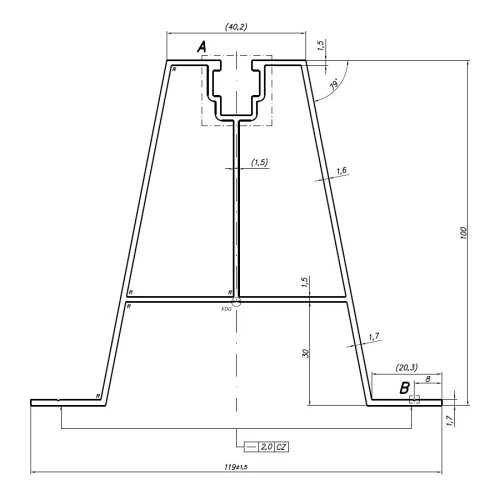

Technische Zeichnung des Querschnitts der Trapezblechbrücke H-100 — Grundbreite 119 mm, Höhe 100 mm, oberer Kanal 40,2 mm

Abmessungen

Querschnitt (Grundbreite × Höhe)	119 × 100 mm
Länge	330 mm
Breite des Montagekanals	40,2 mm
Wandstärke	1,5–2,0 mm
Gewicht pro Meter	1,199 kg/m
Stückgewicht (330 mm)	0,611 kg

Material und Oberfläche

Material / Legierung	Aluminium 6060
EPDM-Dichtung	im Lieferumfang enthalten
Oberflächenveredelung	Rohaluminium (eloxierbar)

Montage und Kompatibilität

Montagekanal / Nuttyp	oberer T-Nut-Kanal
Kompatible Schrauben	Innensechskantschrauben + Vierkantmuttern
Dach- / Untergrundtyp	Trapezblechdächer
Verbindungsart	Mittel- und Endklemmen, Bohrungen vor Ort

Sicherheit
