Aluminium-Trapezblechbrücke H-30 mit EPDM 330 mm – PV-Befestigung auf Trapezblech

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.325 kg

Preis/ stk.: € 3,54 3.54

inkl. 20% MwSt., zzgl. Versandkosten

Nettopreis/ stk.: € 2,95

zzgl. 20% MwSt., zzgl. Versandkosten

* Verpackungsoptionen:

Stück
Paket: 50 Stück
Paket: 500 Stück
Paket: 1000 Stück

Menge stk.

Gesamt:

Produkt nicht verfügbar

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

Anbieter: -

Produktcode: PV-02-01

Einem Freund empfehlen

Beschreibung

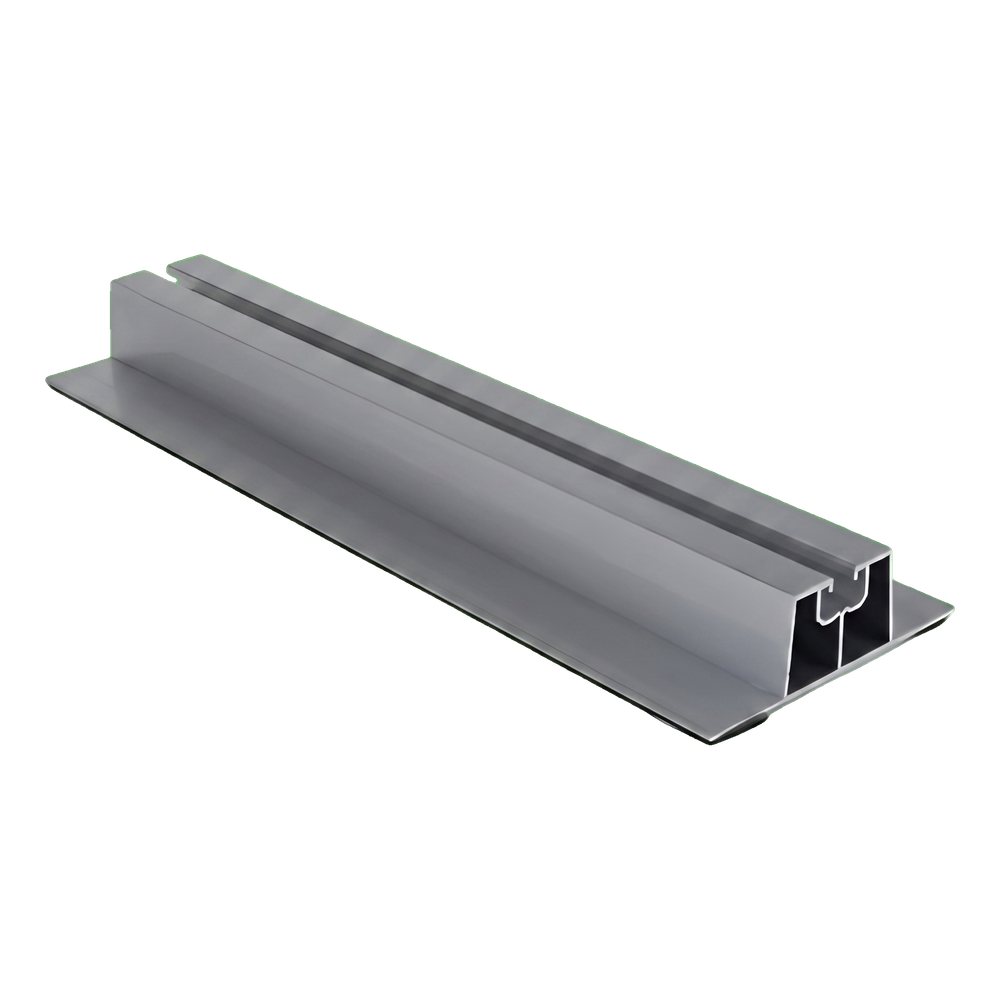

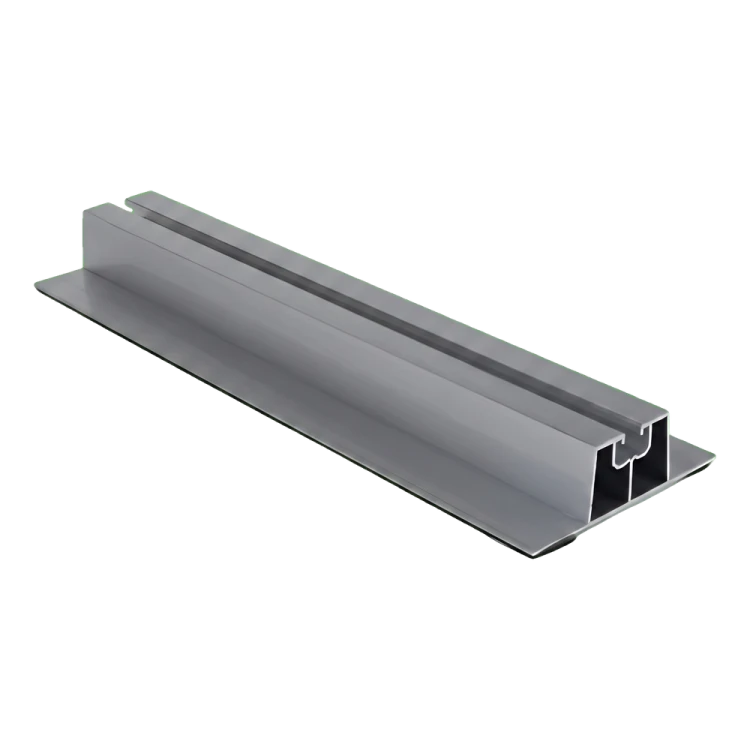

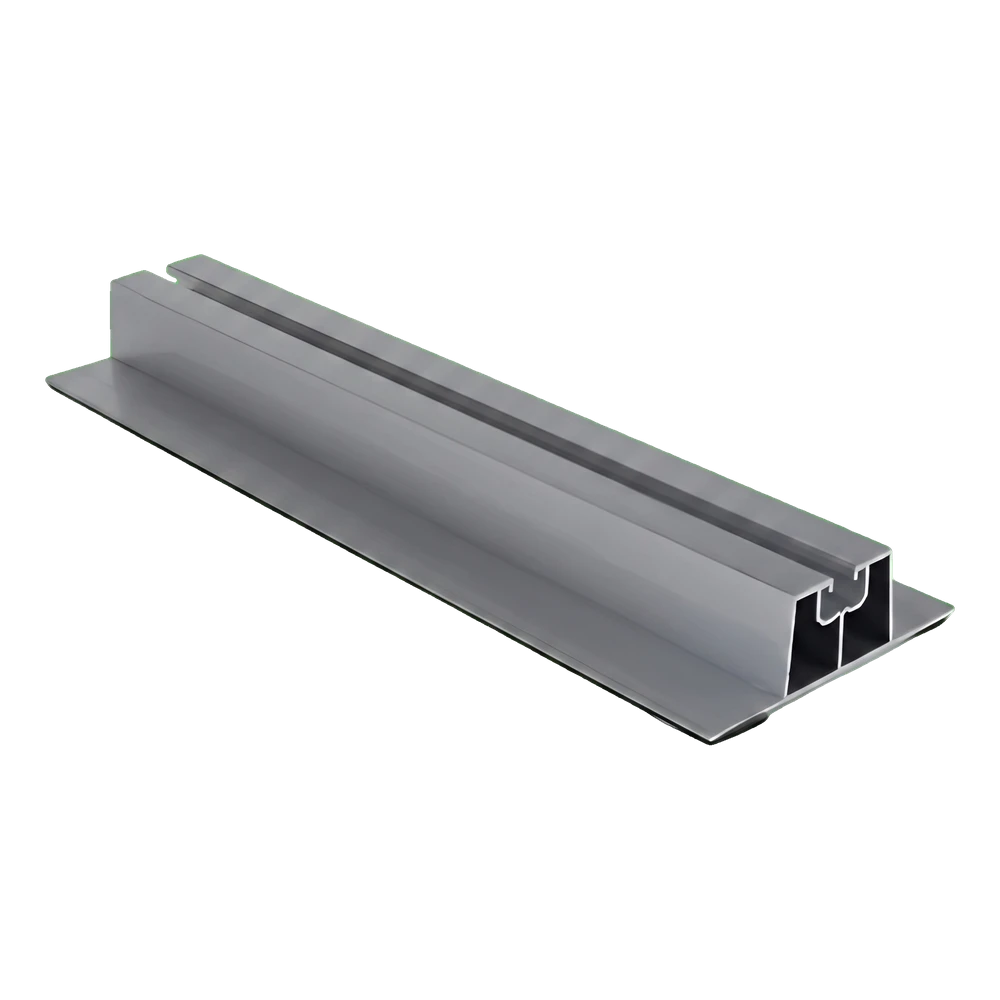

Aluminium-Trapezblechbrücke H-30 mit EPDM 330 mm – PV-Befestigung auf Trapezblech

Aluminium-Trapezblechbrücke H-30 330 mm mit Montagekanal und EPDM-Dichtung

Die Aluminium-Trapezblechbrücke H-30 mit EPDM-Dichtung ist ein speziell entwickeltes Konstruktionselement zur direkten Befestigung von Photovoltaikmodulen auf Dächern mit Trapezblecheindeckung. Das Profil mit einer Höhe von 30 mm ermöglicht eine freie Luftzirkulation unter dem Modul und sorgt so für eine natürliche Kühlung sowie eine Abhebung des Panels von der aufgeheizten Dachoberfläche — was zu einer höheren Ertragsleistung der Anlage in den warmen Monaten führt. Die Brücke ist mit Mittel- und Endklemmen kompatibel, die mittels Schiebemutter, Gewindeeinsatz oder Hammerkopfschraube im oberen Kanal der Schiene befestigt werden. Die Bohrungen für die Befestigungsschrauben zur Montage des Profils am Trapezblech werden direkt bei der Installation vor Ort ausgeführt, wodurch der Lochabstand präzise an das jeweilige Trapezblechprofil angepasst werden kann. Das aus Aluminium 6060 gefertigte Profil vereint geringes Gewicht mit hoher Korrosions- und Witterungsbeständigkeit.

Wesentliche Vorteile für den Installateur

Direkte Montage auf Trapezblech — macht zusätzliche Halterungen überflüssig

EPDM-Dichtung an der Profilbasis sorgt für dichten Kontakt zum Blech und schützt die Dacheindeckung an der Befestigungsstelle vor Beschädigung

Höhe von 30 mm gewährleistet die Belüftung der PV-Module

Aluminium 6060 ist eloxierfähig und bietet damit zusätzlichen Oberflächenschutz

Vor-Ort-gebohrte Löcher — Anpassung an jeden beliebigen Trapezblech-Wellenabstand

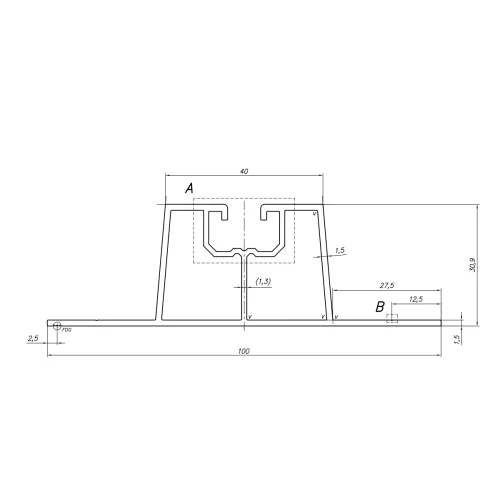

Technischer Querschnitt der Trapezblechbrücke H-30 mit Maßangaben: Basis 100 mm, oberer Kanal 40 mm, Höhe 30,9 mm

Der Profilquerschnitt zeigt eine trapezförmige Konstruktion mit einer breiten Basis von 100 mm, die sich zu einem Montagekanal von 40 mm im oberen Bereich verjüngt. Die Wandstärke von 1,5 mm bei einer Grundplattenstärke von 2,5 mm gewährleistet eine ausreichende Steifigkeit bei gleichzeitig geringem Gesamtgewicht. Die Profilform bildet die Geometrie typischer Trapezbleche nach und garantiert so eine stabile Auflage auf dem Untergrund.

Video zur Trapezblechbrücke für die Montage von Photovoltaikmodulen auf Trapezblech

Abmessungen

Querschnitt (Breite × Höhe)	100 × 30,9 mm
Länge	330 mm
Wandstärke	1,5 mm
Grundplattenstärke	2,5 mm
Breite des Montagekanals	40 mm
Gewicht pro Meter	0,983 kg/m

Material und Ausführung

Material / Legierung	Aluminium 6060
EPDM-Dichtung	ja

Montage und Kompatibilität

Montagekanal / Nutentyp	oberer Kanal 40 mm (Schiebemutter / Gewindeeinsatz / Hammerkopfschraube)
Dach- / Untergrundart	Trapezblechdächer
Verbindungsart	Bohrungen vor Ort bei der Montage

Physikalische Eigenschaften

Stückgewicht	0,325 kg
Korrosionsbeständigkeit	ja — Aluminium 6060 beständig gegen äußere Einflüsse

Sicherheit

Kommentar abschicken

Es werden alle Bewertungen (positive und negative) angezeigt, wobei die Anzahl der Bewertungen auf der Plattform begrenzt ist. Wir verifizieren, dass sie von Kunden stammen, die das Produkt gekauft haben. Weitere Informationen finden Sie auf unserer Seite Kommentarrichtlinien.

Nutenstein M8 mit Federkugel für PV-Profil – Aluminium 6060

Nutenstein M8 mit Federkugel für PV-Profil, Aluminium 6060. Gewinde M8, Montage in der oberen Profilschiene, Gewicht 0,004 kg. Dient zur Befestigung von Mittel- und Endklemmen in Photovoltaikanlagen.

Preis: € 0,11

Nettopreis: € 0,10

Endklemme 30mm mit Schraube und Einsatz

30 mm Seitenklemme mit Schraube und Einsatz aus Aluminium 6060, zur Befestigung von 30 mm Photovoltaik-Modulen mit Schrauben DIN 912 M8x20.

Preis: € 0,61

Nettopreis: € 0,51

Endklemme 35mm mit Schraube und Einsatz

35 mm Seitenklemme mit Schraube und Einsatz aus Aluminium 6060, zur Befestigung von 35 mm Photovoltaik-Modulen mit DIN 912 M8x25 Schrauben.

Preis: € 0,67

Nettopreis: € 0,56

Gewindeeinsatz M8 Typ 28/15 Edelstahl A2 für PV-Montageprofile

Gewindeeinsatz M8 Typ 28/15 aus Edelstahl A2 (1.4301, Güte 304). Gewicht 0,007 kg. Flache, rechteckige Platte für die Nut des Montageprofils. Vorgesehen für Montageprofile von Photovoltaikanlagen.

Preis: € 0,15

Nettopreis: € 0,12

Gewindeeinsatz M8 Typ 28/15 Edelstahl A2 für PV-Profile

Gewindeeinsatz M8 Typ 28/15 für PV-Profile, Edelstahl A2 (1.4301). Rechteckige Platte mit scharfen Kanten, Abmessungen 23,0 x 13,0 x 4,0 mm, Gewicht 0,007 kg. Zur Befestigung von Klemmen und Halterungen in Montageprofilen von Photovoltaikanlagen. Verkauf pro Stück.

Preis: € 0,16

Nettopreis: € 0,13

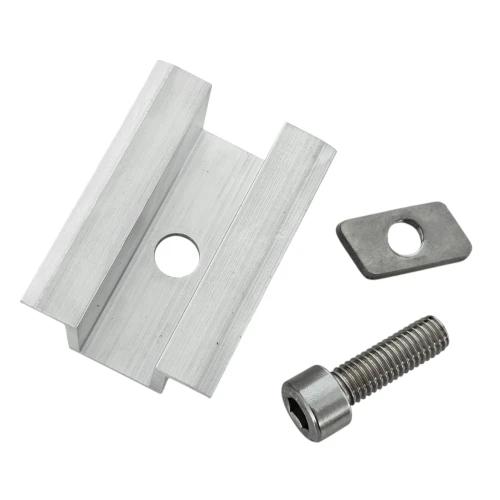

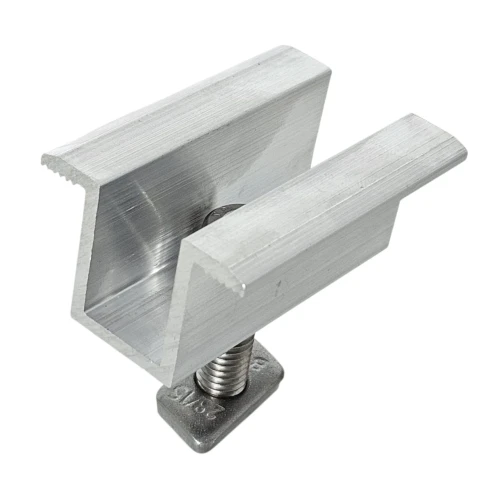

Mittlere Klemmhalterung H25 L50 Roh mit Schraube M8x20 und Einsatz für 30-mm-Paneele

Zentralklemme H25 L50 mit Schraube M8x20 und Aluminiumeinsatz 6060, für die Montage von 30-mm-Photovoltaikmodulen mit Schrauben DIN 912.

Preis: € 0,77

Nettopreis: € 0,64

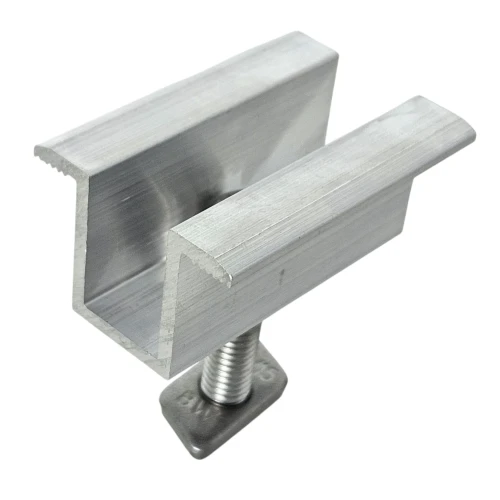

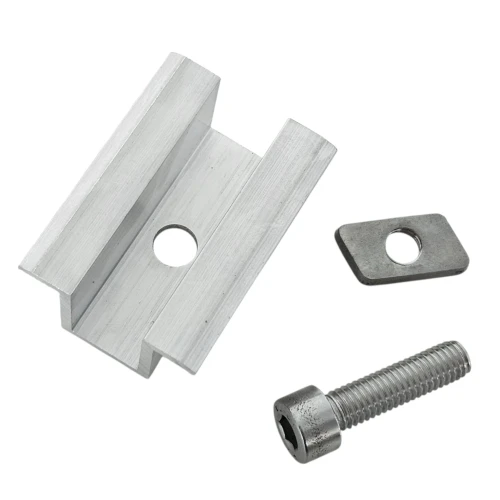

Mittlere Klemmhalterung H25 L50 Roh mit Schraube M8x25 und Einsatz für 35-mm-Paneele
