Aluminium-Trapezblechbrücke H-70 mit EPDM 330 mm – Typ 2 für Trapezblech

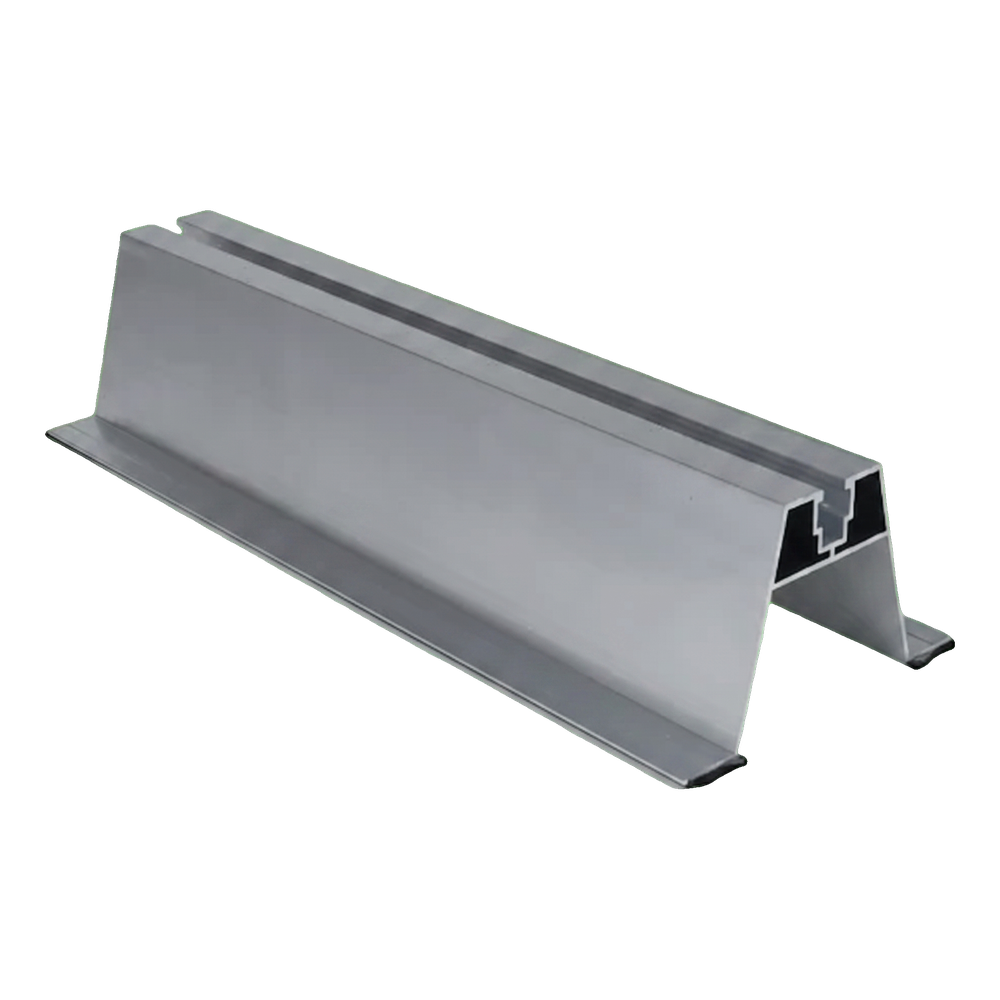

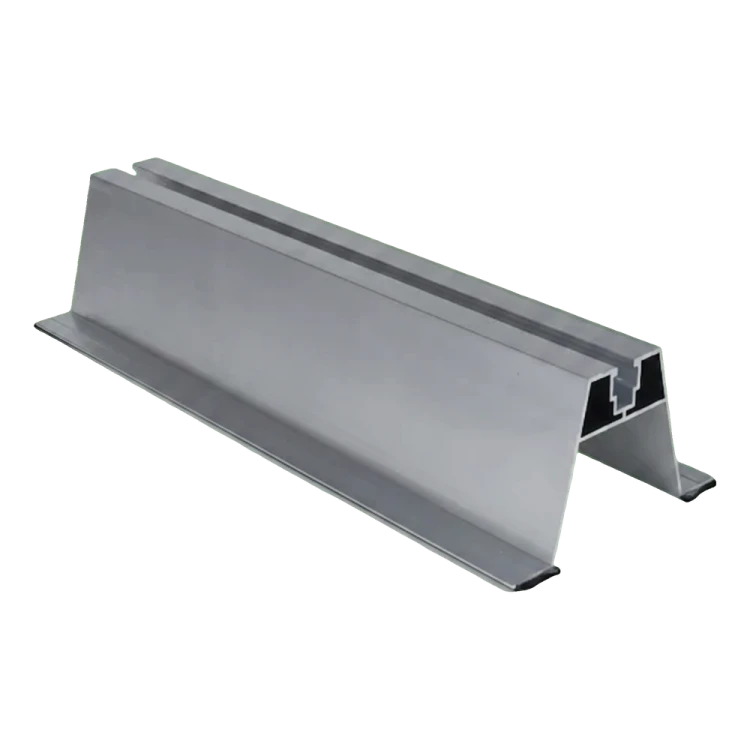

Die Trapezblechbrücke H-70 mit EPDM ist ein Aluminium-Montageprofil zur direkten Befestigung von Photovoltaikmodulen auf Dächern mit Trapezblecheindeckung. Die Variante Typ 2 ist für höhere Dachanschlüsse konzipiert — die Profilhöhe sorgt für freien Luftstrom unter den Modulen und ermöglicht deren natürliche Kühlung sowie einen Abstand zur aufgeheizten Dachfläche. Das Profil verfügt über einen oberen Montagekanal, in dem Mittel- und Endklemmen mit Sechskant-Schrauben und Vierkantmuttern befestigt werden. An den Füßen des Profils sind EPDM-Dichtungen angebracht, die Vibrationen dämpfen, die Blechbeschichtung vor Kratzern schützen und die Kontaktstelle zur Dacheindeckung abdichten. Die Bohrungen für die Befestigungsschrauben am Blech werden vor Ort angefertigt — so kann der Monteur den Lochabstand an den Abstand der Trapezrippen anpassen.

Vorteile für das Montageteam

Die Querschnittszeichnung zeigt die trapezförmige Gestalt des Profils mit breiter Basis und Montagekanal an der Oberseite. Das Detail in der linken unteren Ecke zeigt den Querschnitt der EPDM-Dichtung an der Fußauflage des Profils. Alle Querschnittsmaße finden Sie in der Spezifikationstabelle weiter unten.
