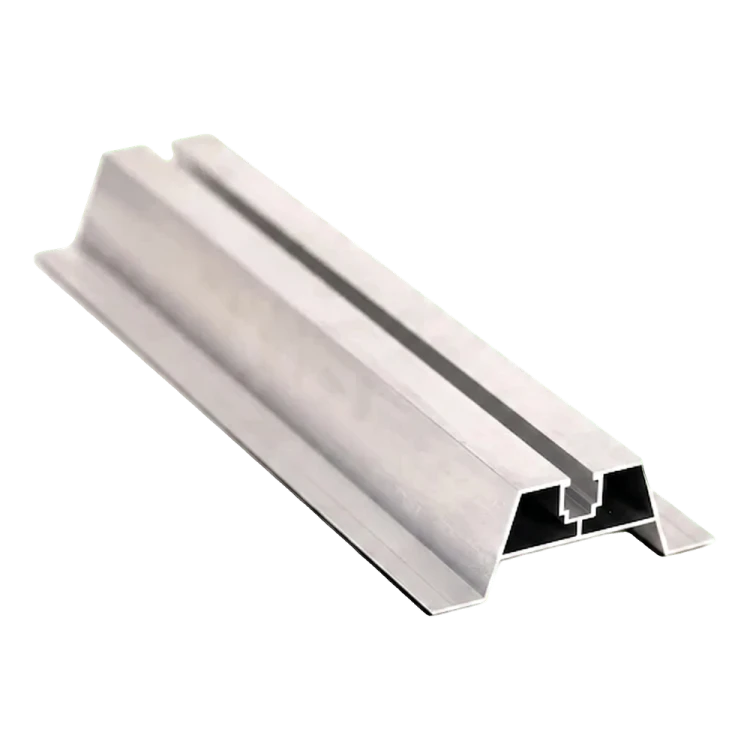

Aluminium-Trapezbrücke H-40 mit EPDM 400 mm für Trapezblechdächer
Leave feedback on the product

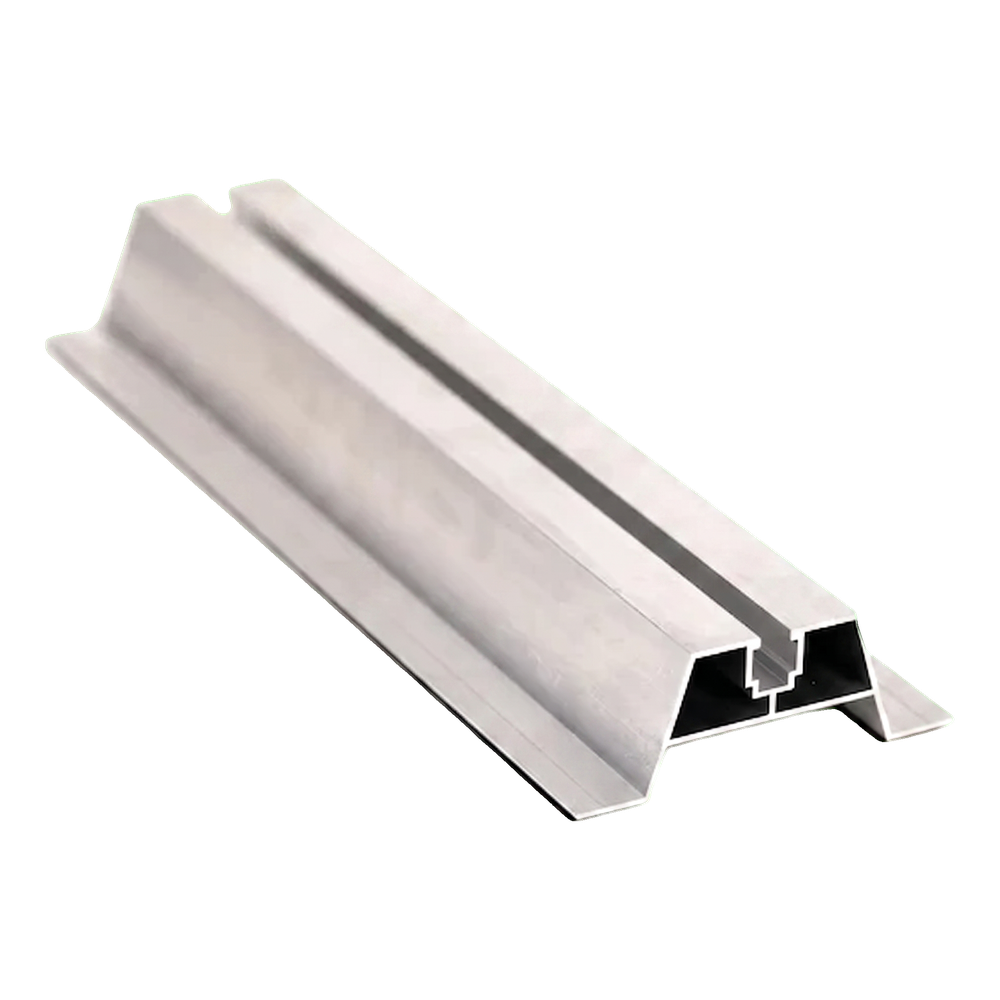

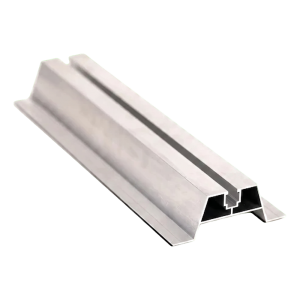

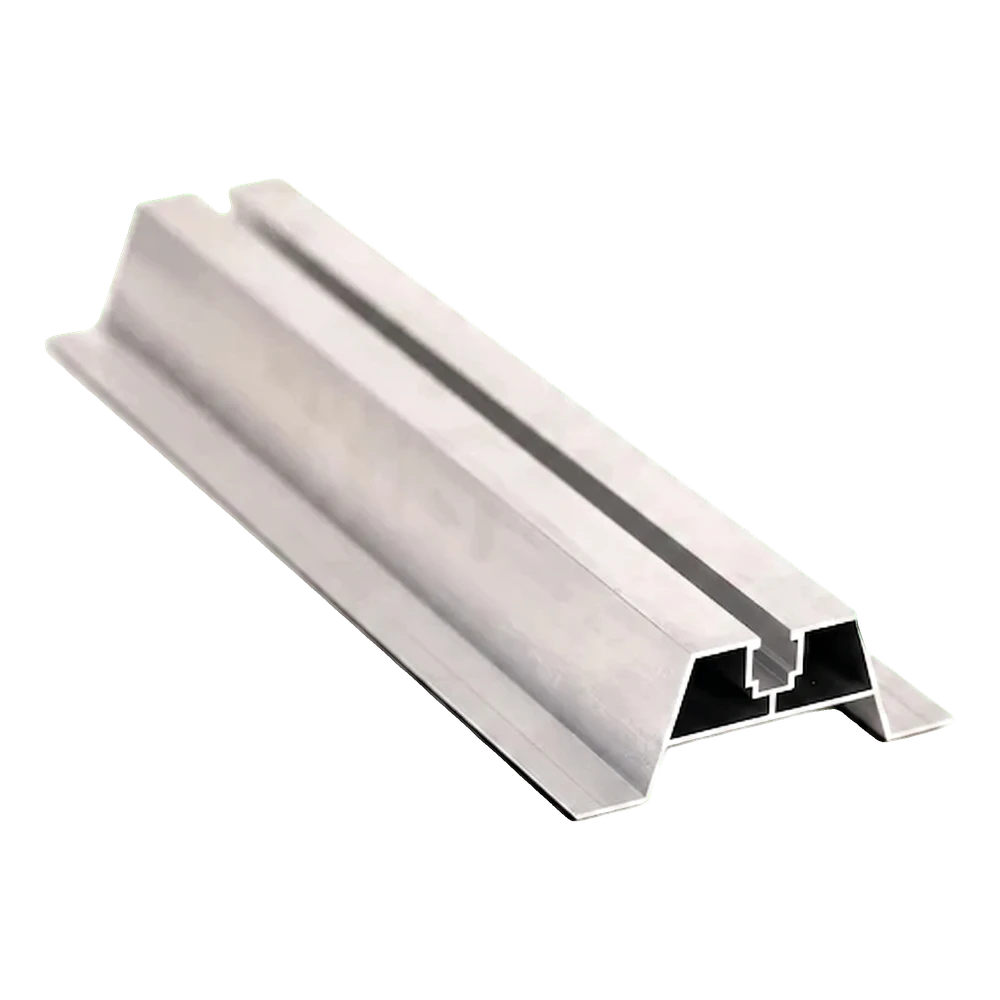

Aluminium-Trapezbrücke H-40 mit EPDM-Dichtung, zur Montage von Photovoltaikmodulen auf Trapezblechdächern. Hergestellt aus Aluminiumlegierung 6060. Querschnitt 114 × 40 mm, Länge 400 mm, Wandstärke 1,6 mm. Obere Montagenut für Mittel- und Endklemmen.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Variante wählen:
Individual variants may differ in price
Verpackungsoptionen
Product code:
Beschreibung
Aluminium-Trapezbrücke H-40 mit EPDM 400 mm für Trapezblechdächer
Die Trapezbrücke H-40 mit EPDM-Dichtung ist ein Aluminium-Montageprofil zur direkten Befestigung von Photovoltaikmodulen auf Dächern mit Trapezblech. Die passende Profilhöhe sorgt für einen freien Luftstrom unter den Modulen und ermöglicht eine natürliche Kühlung der Paneele sowie deren Abstand zur erwärmten Dachoberfläche. Dadurch arbeitet die Anlage bei niedrigerer Temperatur, was sich in einer höheren Effizienz der PV-Module niederschlägt. Die Brücke wird aus der Legierung Aluminium 6060 hergestellt, die sich durch hohe Korrosionsbeständigkeit und Widerstandsfähigkeit gegenüber Witterungseinflüssen, gute mechanische Festigkeit sowie die Möglichkeit der Eloxierung auszeichnet. Die obere Montagenut ermöglicht die Befestigung von Mittel- und Endklemmen mittels Innensechskantschrauben und Vierkantmuttern – ohne dass spezielles Zubehör erforderlich ist. Die Bohrungen für die Dachbefestigungsschrauben werden direkt bei der Montage angebracht, wodurch der Abstand an das jeweilige Blechprofil angepasst werden kann.
Wichtige Vorteile für den Installateur
- Das Profil sorgt für Abstand zur Dacheindeckung, ermöglicht die Belüftung unter den Modulen und verbessert deren Leistung
- Aluminium 6060 ist korrosions- und witterungsbeständig – die Brücke behält ihre volle Festigkeit über die gesamte Nutzungsdauer ohne zusätzliche Wartung
- Die vor Ort angebrachten Montagebohrungen ermöglichen die Anpassung des Abstands an das jeweilige Trapezblech
- Die integrierte EPDM-Dichtung schützt die Dacheindeckung an der Befestigungsstelle und gewährleistet die Dichtheit der Verbindung
- Kompatibel mit Mittel- und Endklemmen – flexible Auswahl von Zubehör für jedes Projekt

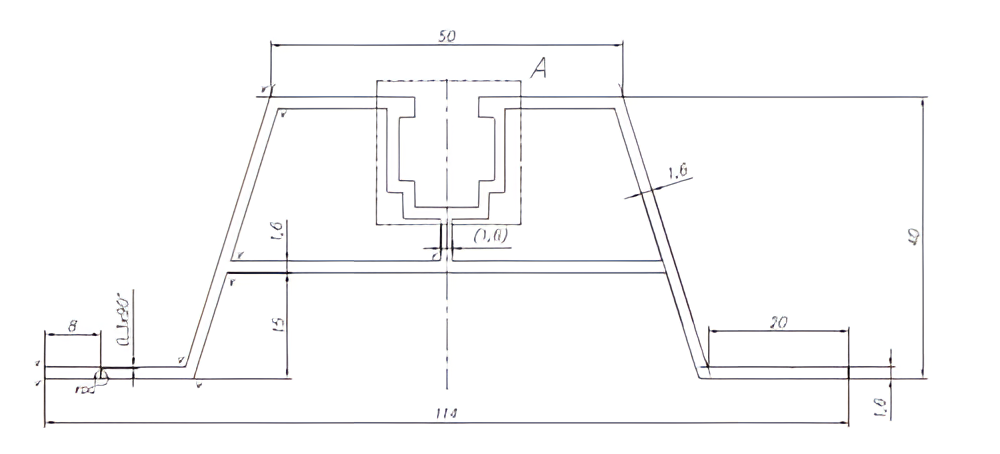

Der Profilquerschnitt wurde so konzipiert, dass er stabil auf den Sicken des Trapezblechs aufliegt. Die Wandstärkenverhältnisse gewährleisten eine ausreichende Steifigkeit der Konstruktion bei gleichzeitig geringem Gewicht des gesamten Bauteils. Die breite obere Montagenut nimmt handelsübliche Schrauben mit Vierkantmuttern auf, wie sie in PV-Montagesystemen verwendet werden, sodass kein spezielles Zubehör angeschafft werden muss. Die Aluminiumlegierung 6060 ist eloxierfähig, was die Haltbarkeit zusätzlich erhöht und eine ästhetische Oberflächenveredelung des Profils ermöglicht.

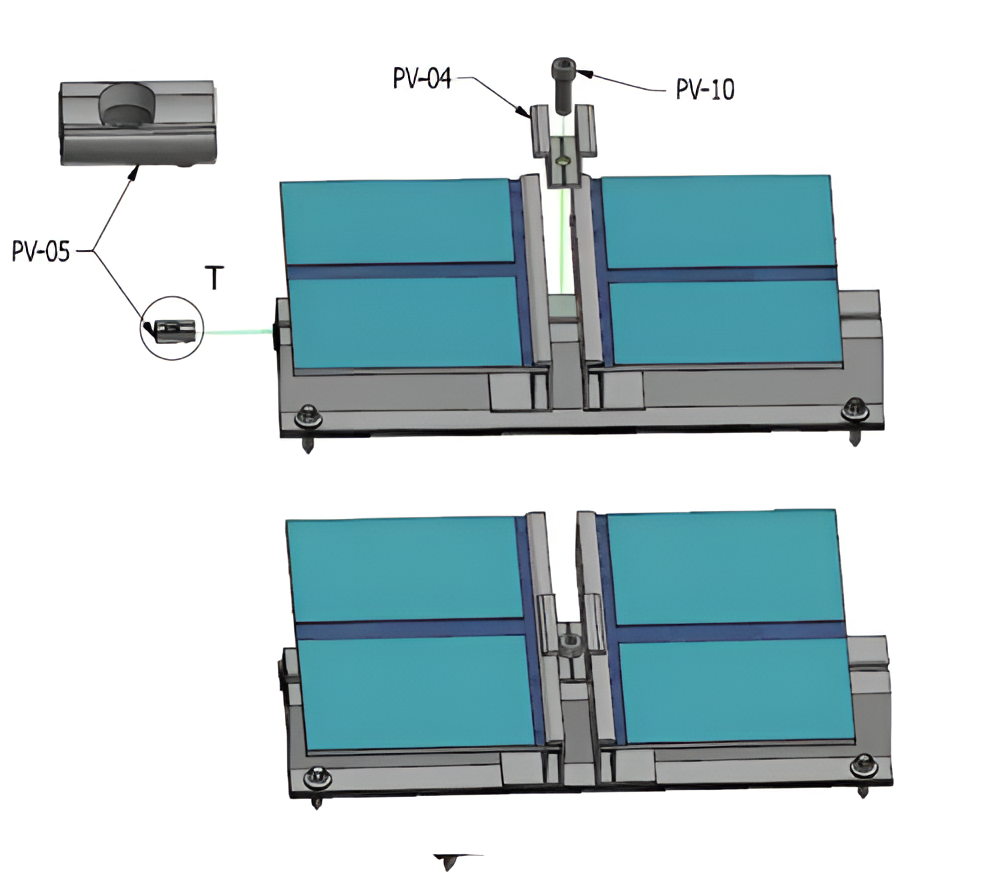

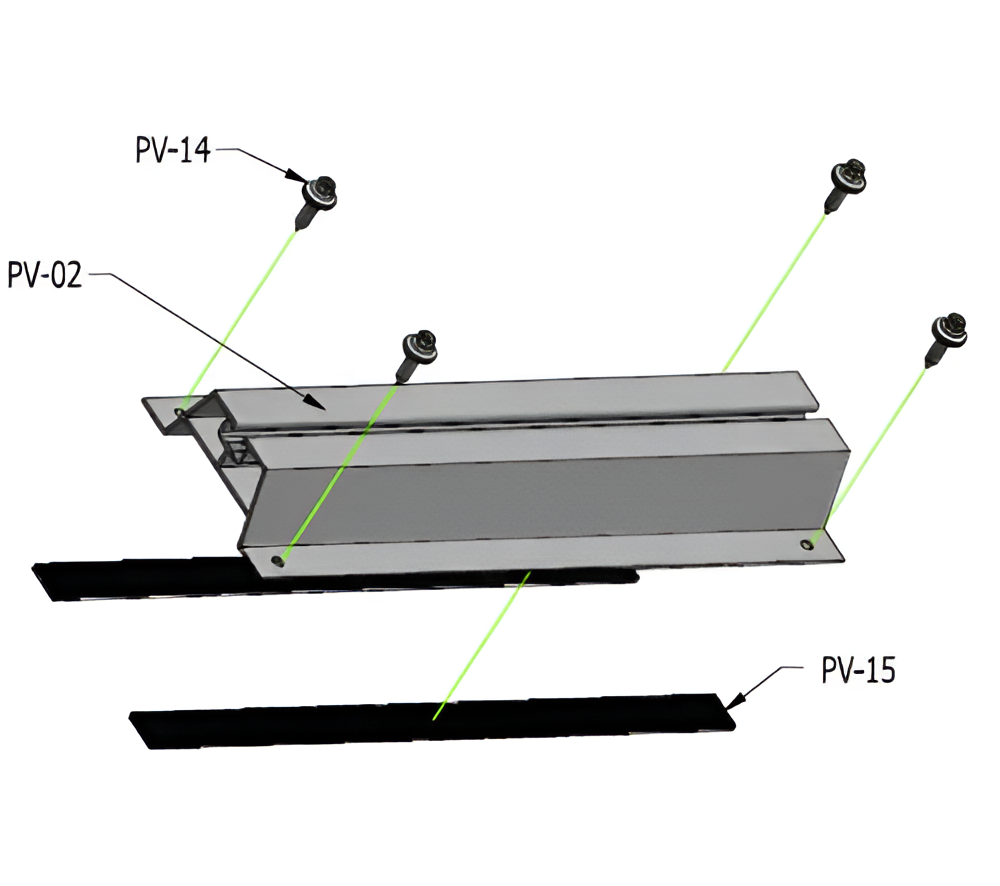

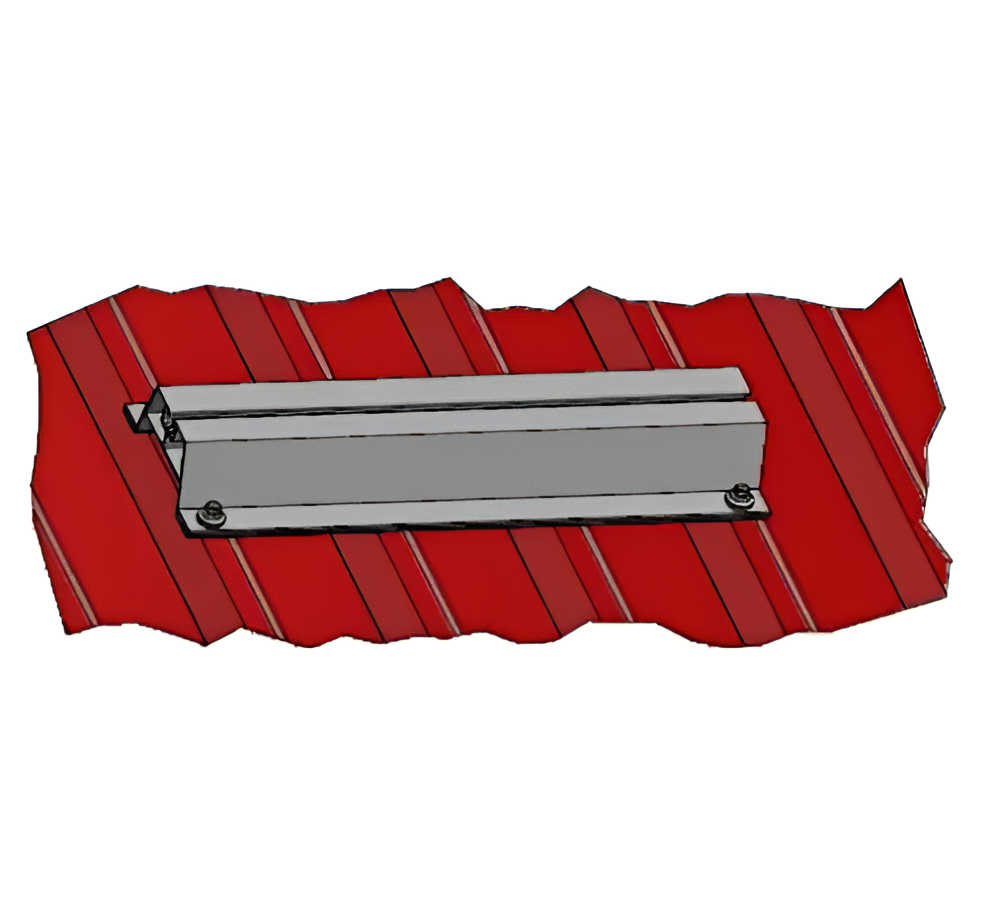

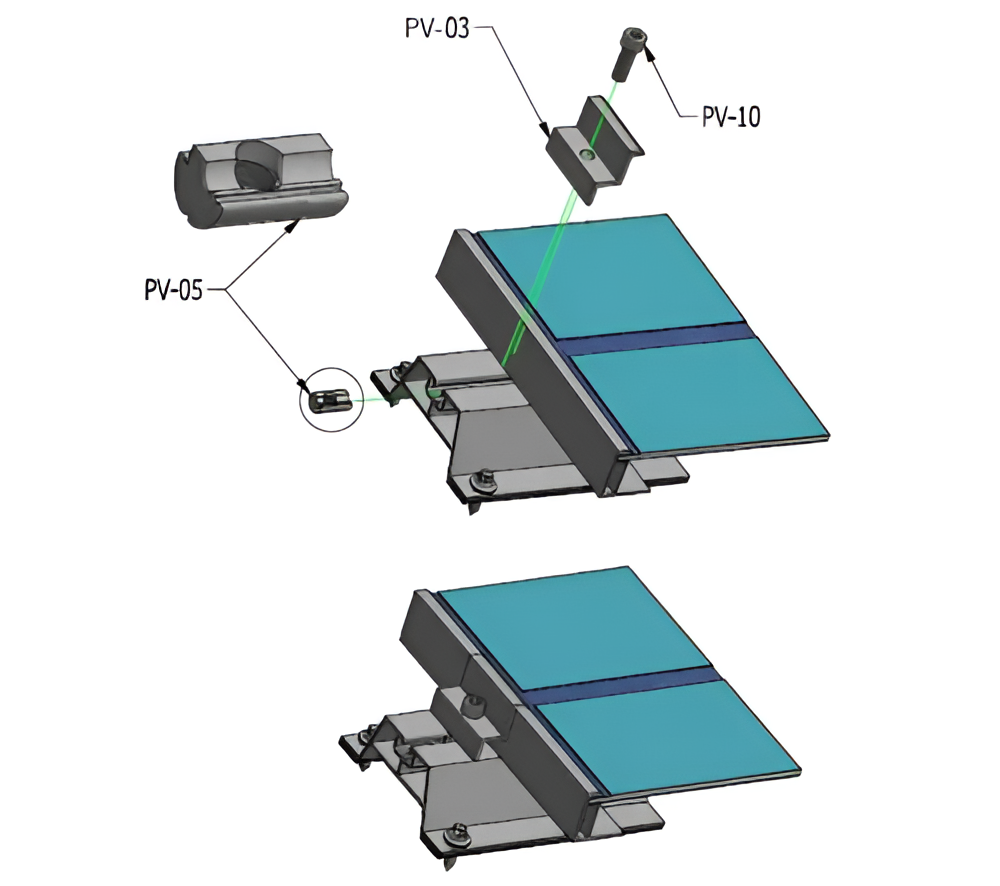

Die Montage auf dem Dach erfolgt durch direktes Verschrauben der Brücke mit der Sicke des Trapezblechs mittels selbstbohrender Schrauben. Die zwischen Profil und Blech angebrachte EPDM-Dichtung schützt die Befestigungsstelle vor eindringendem Wasser. Nach der Montage der Brücken auf dem Dach werden Mittel- oder Endklemmen auf die obere Montagenut aufgesetzt, die die Photovoltaikmodule fixieren.
