Aluprofil 195cm 40x40 für Hammerkopfschrauben
Leave feedback on the product

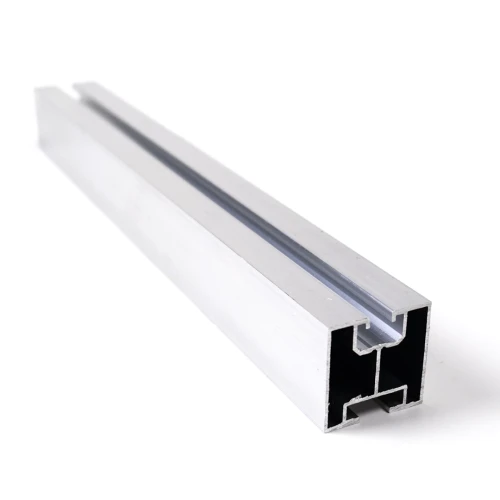

Aluminium-Montageprofil 6060, 195 cm, 40x40 mm zur Befestigung von Photovoltaikmodulen mit Hammerkopfschrauben M10. Oberer Kanal für Modulklemmen, unterer für Dachadapter. Wirtschaftliche Länge unter 200 cm senkt Transportkosten.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Variante wählen:
Individual variants may differ in price
Verpackungsoptionen
Product code:
Produkteigenschaften
[PIM] Profile montażowe #6
- Länge [mm] 1950
- Profil [mm] 40×40
- Nuttyp Hammerkopfnut
- Oberfläche Natur
Beschreibung
Einsatzbereich
Aluminium-Montageschiene für Photovoltaikanlagen. Oben auf dem Profil werden die Module mit Mittel- und Endklemmen befestigt, unten wird das Profil an Dachhaken, Adapter oder Montagedreiecke geschraubt.
- ✓Sie montieren Photovoltaikmodule auf Dachhaken, Adaptern oder Montagedreiecken.
- ✓Die Modulklemmen befestigen Sie mit M8 (oberer Kanal).
- ✓Das Profil verbinden Sie mit dem Haken oder Adapter über eine Hammerkopfschraube M10 Typ 28/15 mit Flanschmutter (unterer Kanal).
- ✓Sie benötigen eine Länge von 195 cm – andere Längen finden Sie in der Vergleichstabelle unten.
Profile nicht verwechseln
Haben Sie Sechskantschrauben M10? Wählen Sie das Profil für Sechskantschrauben M10 – dieses Profil hat einen unteren Kanal für Hammerkopfschrauben.

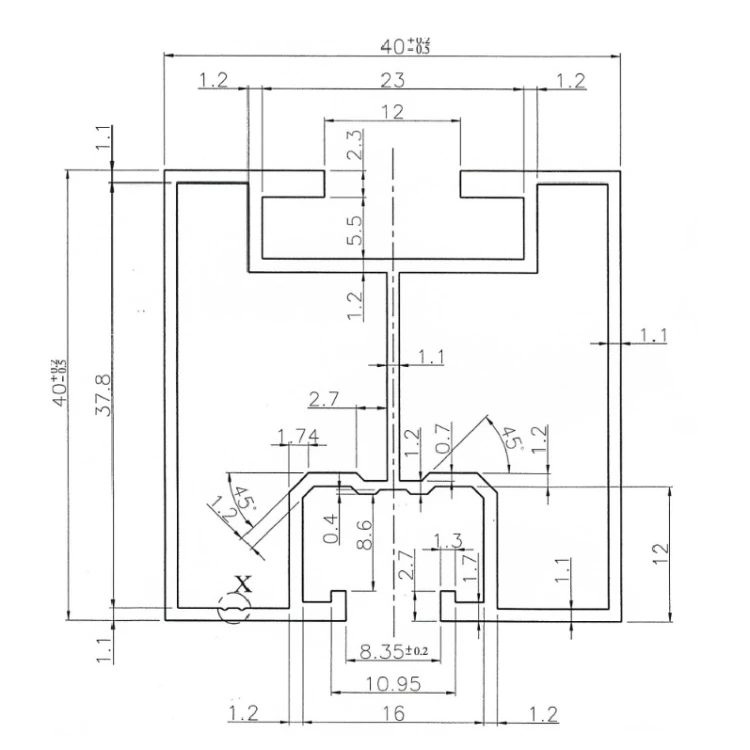

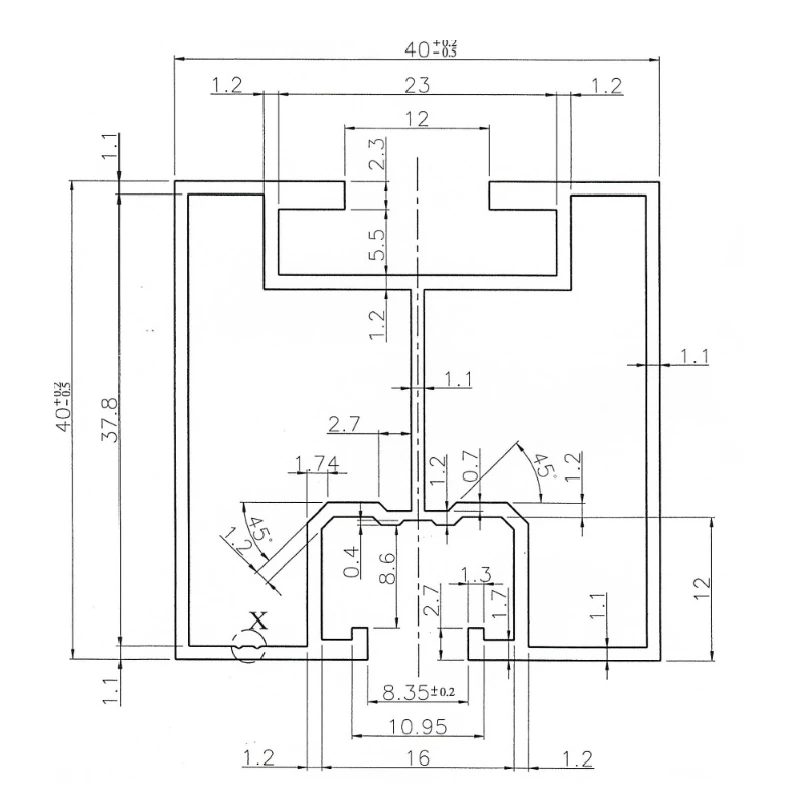

Schematische Zeichnung, Nennmaße in mm. Die Herstellerzeichnung mit Toleranzen finden Sie in den Downloads.
Hinweis
Stützabstand und Tragfähigkeit legt die Statik fest – unter Berücksichtigung von Schnee- und Windlasten sowie der Dachkonstruktion.

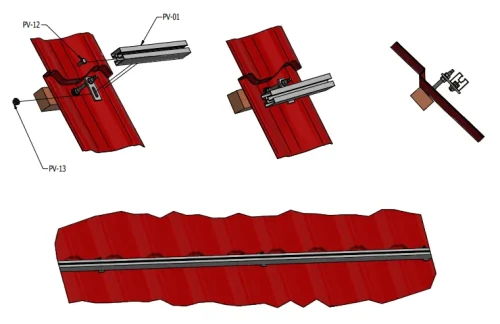

Herstellerdarstellung: Profil über den unteren Kanal mit den Befestigungen auf einem Trapezblechdach verschraubt.
