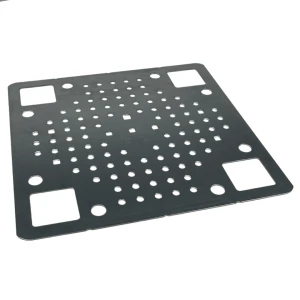

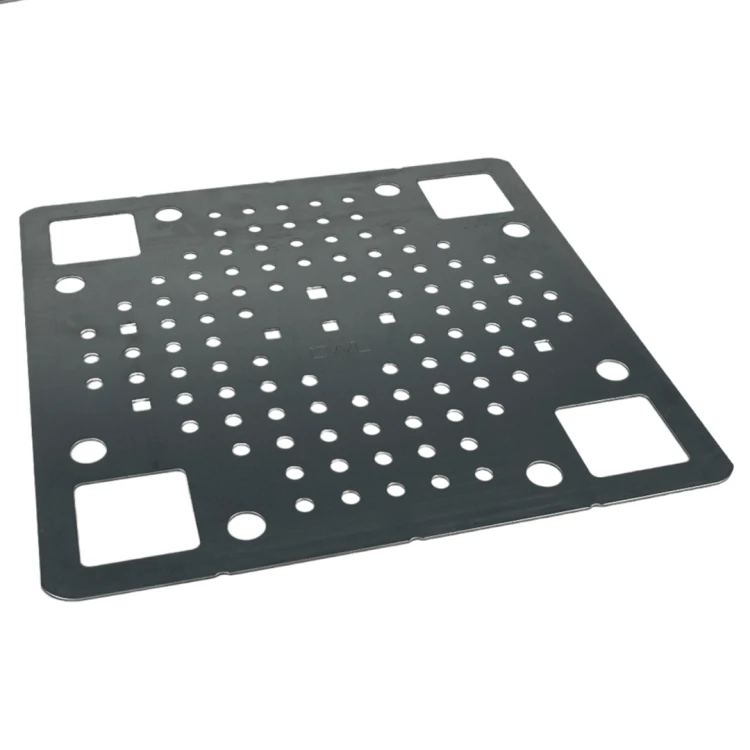

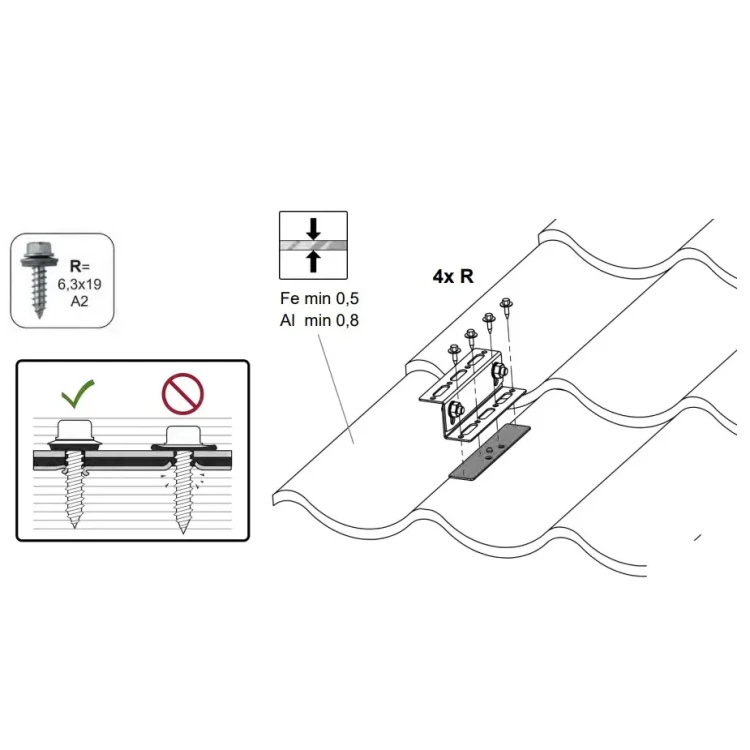

Befestigungsplatte für Dachabdeckung 375x375mm CWL

Befestigungsplatte für Dachabdichtung 375x375mm CWL - Edelstahl H17 1.4016 für Photovoltaikanlagen.

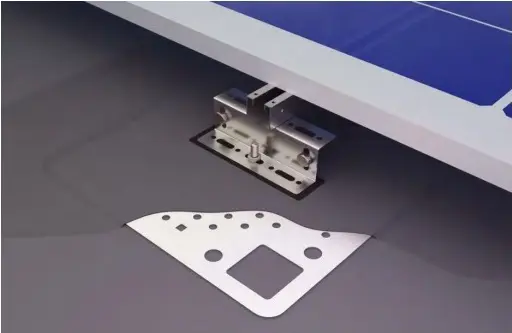

Die Befestigungsplatte für Dachabdichtung 375x375mm CWL ist eine sichere und universelle Lösung zur dauerhaften Befestigung von Elementen auf Bitumen- und Kunststoffdächern. Die Montageplatte kann über oder unter der vorhandenen Dachmembran installiert werden, um ein ästhetisches Erscheinungsbild zu erzielen. Mit den Abmessungen 400 x 400 mm zum Verschweißen bietet diese Befestigungsplatte eine sichere und dauerhafte Befestigung ohne mechanische Fixierung.

Die Membrane sollte der Norm EN 13707:2004+A2:2009 entsprechen und folgende Anforderungen erfüllen:

Zugfestigkeit in Längs- und Querrichtung min. 300 N/50 mm EN 12311-1

Weiterreißfestigkeit min. 150 N EN 12310-1

Scherfestigkeit an Längs- und Querverbindungen min. 500 N/50 mm EN 12317-1

Abziehfestigkeit

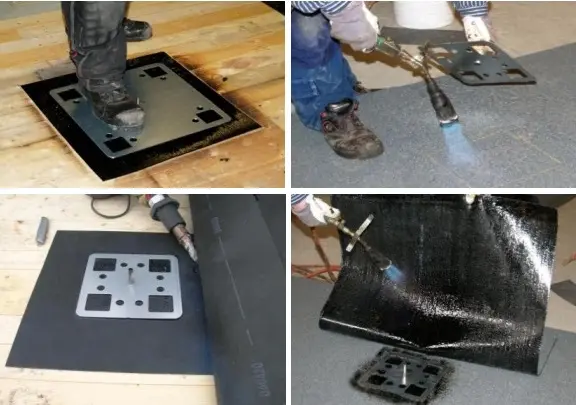

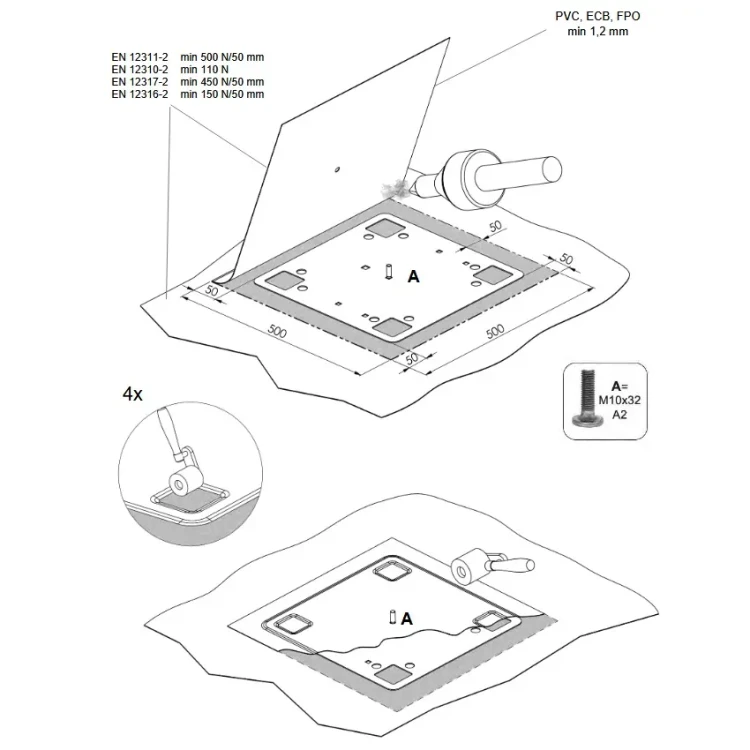

Befestigungsplatte unter der Dachbahn

1. Schneiden Sie ein Stück Dachbahn mit den Abmessungen 500 x 500 mm aus. (Bei einer Dachsanierung kann die Befestigungsplatte zwischen der vorhandenen und der neuen Dachbahn verschweißt werden. Ein zusätzliches Stück Dachbahn mit den Abmessungen 500 x 500 mm ist dann nicht erforderlich).

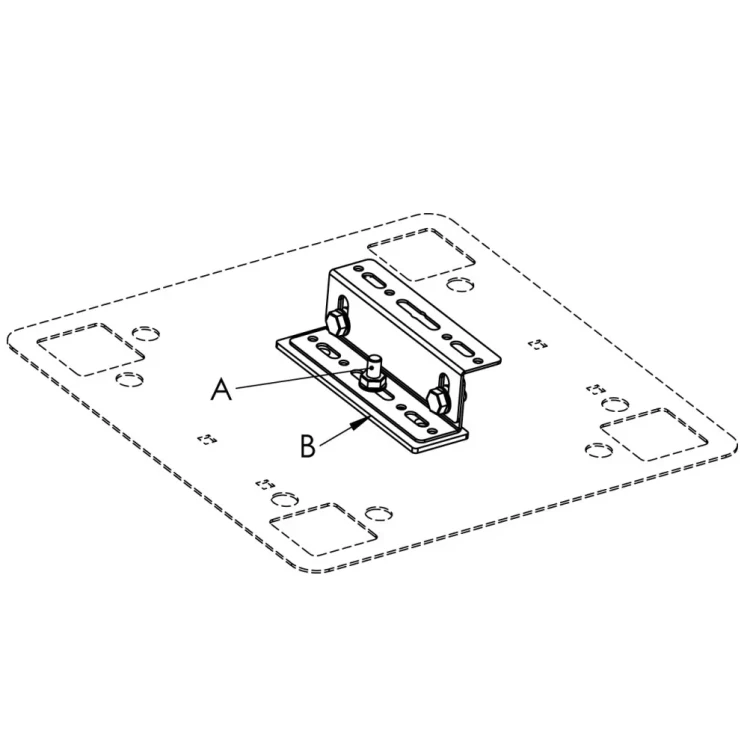

2. Platzieren Sie die Schraube unter der Platte in der dafür vorgesehenen Öffnung und verschweißen Sie die Montageplatte in der Mitte des ausgeschnittenen Dachbahnstücks.

3. Setzen Sie die Schutzhülse auf die Schraube.

4. Bohren Sie ein Loch für die Schraube in die obere Dachbahn.

5. Verschweißen Sie die Bahn vollflächig auf der Montageplatte.

6. Überprüfen Sie, ob die Schweißnähte an den Befestigungspunkten vollständig sind.

7. Entfernen Sie die Schutzhülse der Schraube.

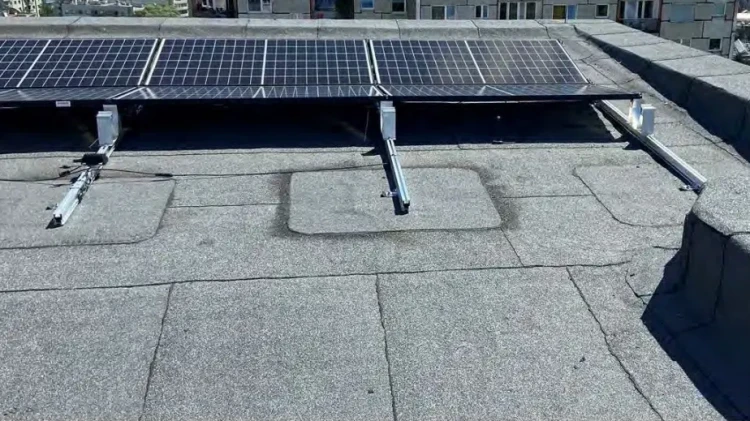

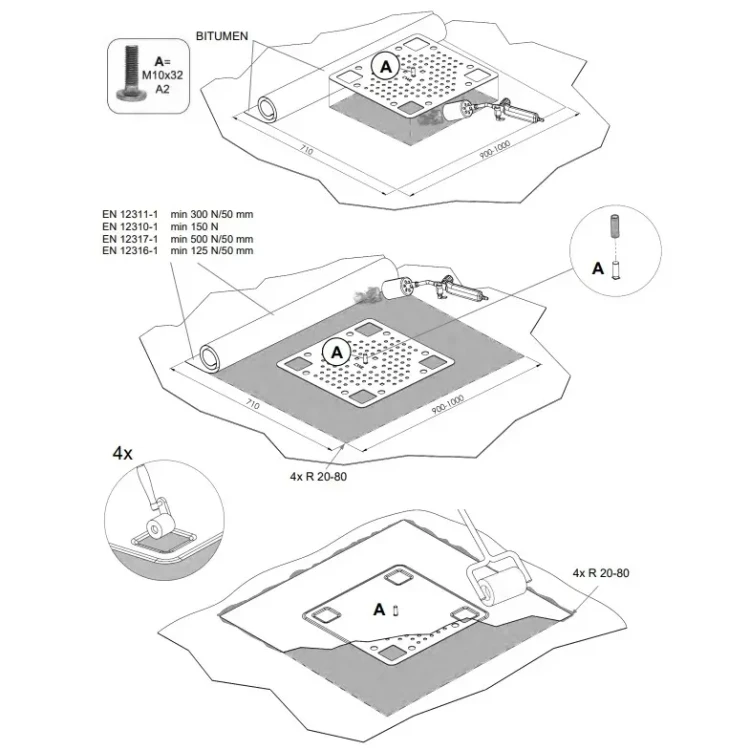

Befestigungsplatte auf der Dachbahn

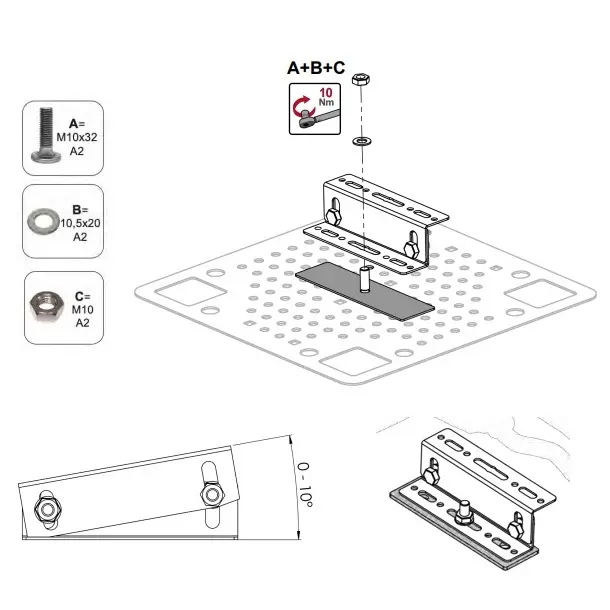

1. Platzieren Sie die Schraube unter der Platte in der dafür vorgesehenen Öffnung und verschweißen Sie die Montageplatte an der gewünschten Stelle.

2. Schneiden Sie ein Stück Dachbahn mit den Abmessungen 800 x 1200 mm, 880 x 1100 mm oder 1000 x 1000 mm aus.

3. Setzen Sie die Schutzhülse auf die Schraube.

4. Bohren Sie ein Loch für die Schraube in das ausgeschnittene Dachbahnstück.

5. Verschweißen Sie die Membrane vollflächig auf der Montageplatte.

6. Überprüfen Sie, ob die Schweißnähte an den Befestigungspunkten vollständig sind.

7. Entfernen Sie die Schutzhülse der Schraube.
