Comunello Albatros Piccolo – Scharniersystem für Falttor bis 4 m / 100 kg
Leave feedback on the product
Comunello Albatros Piccolo ist ein Scharniersystem für Falttore. Schienenloser Hängemechanismus für Tore bis 4 m Länge und 100 kg Gewicht. Das Set enthält ein unteres Scharnier mit Getriebe und Arm, ein oberes Scharnier mit Getriebe sowie eine verstellbare Halterung. Italienische Produktion.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-530
Produkteigenschaften
[PIM] zawiasy #113
- Material Stahl
- Montageart Zum Einmauern
Beschreibung
Comunello Albatros Piccolo – Scharniersystem für Falttor bis 4 m / 100 kg

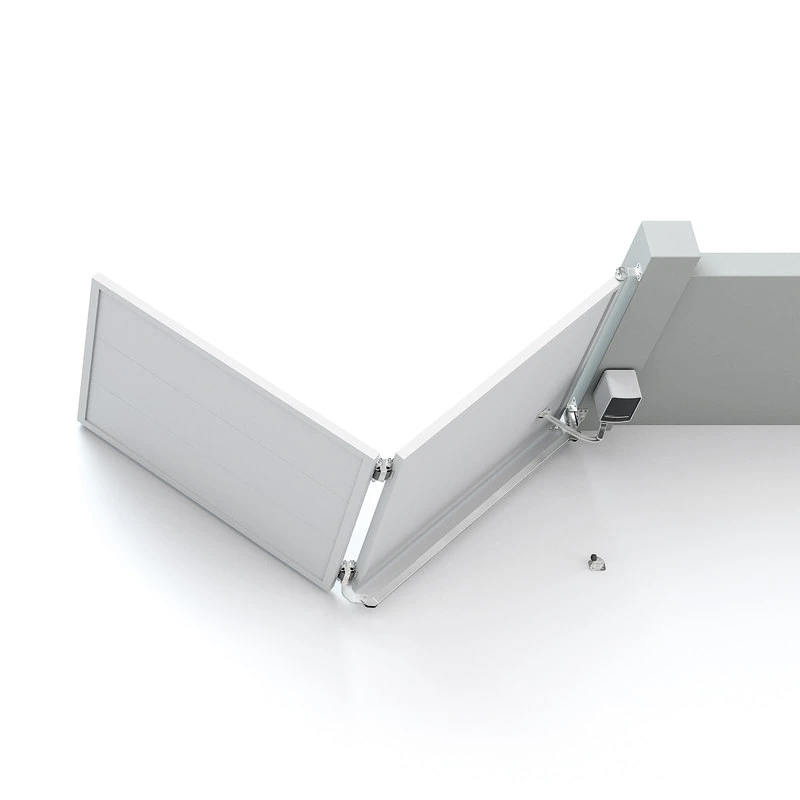

Comunello Albatros Piccolo ist ein komplettes, innovatives Scharniersystem, das speziell für Falttore (Klappbare Tore) entwickelt wurde. Dank des vollständig hängenden Mechanismus öffnet sich das Tor ohne Führungsschiene, wodurch Hindernisse am Boden eliminiert und die Montage erheblich erleichtert wird. Das System garantiert ein reibungsloses Falten und Entfalten der Torflügel auch bei stark begrenztem Platz — die ideale Lösung für Grundstücke mit schmaler Zufahrt oder fehlendem Platz für die vollständige Öffnung eines Flügeltors.
Zusammensetzung des Sets
Das Albatros Piccolo System besteht aus drei präzise aufeinander abgestimmten Elementen, die zusammen einen zuverlässigen Falttor-Mechanismus bilden:
- Unteres Scharnier mit Getriebe und Arm — montiert im unteren Teil des Torflügels, verantwortlich für den Faltantrieb; beidseitig faltbarer Übertragungsarm verbindet sich mit der Unterseite des ersten Flügels

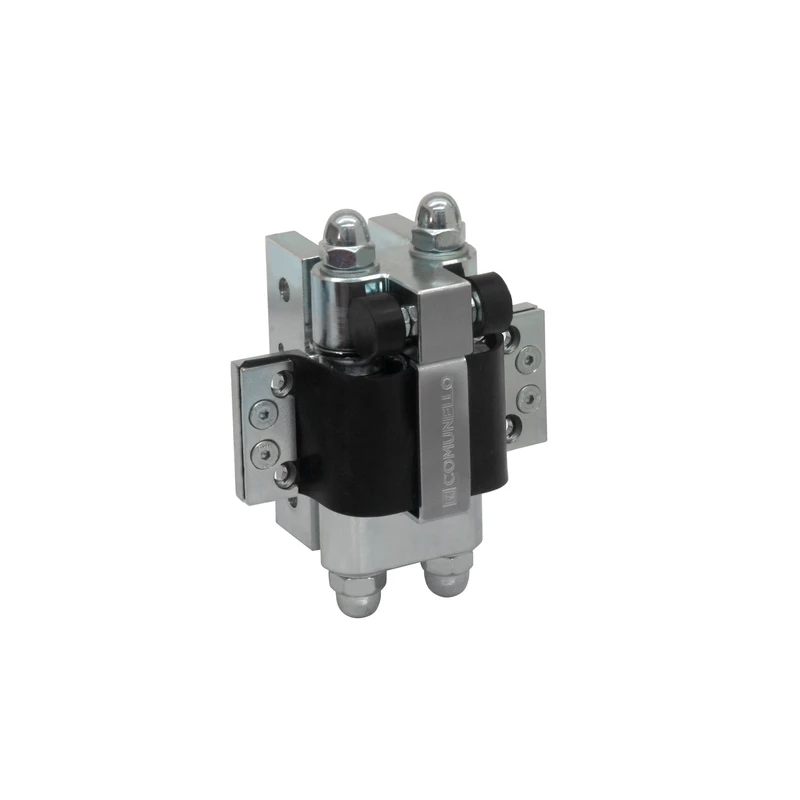

- Oberes Scharnier mit Getriebe — montiert im oberen Teil des Tors am Pfosten, synchronisiert die Bewegung beider Flügel
- Verstellbare Halterung — am Pfosten befestigt, ermöglicht präzise Einstellung des gesamten Systems nach der Montage
Funktionsprinzip und Montage

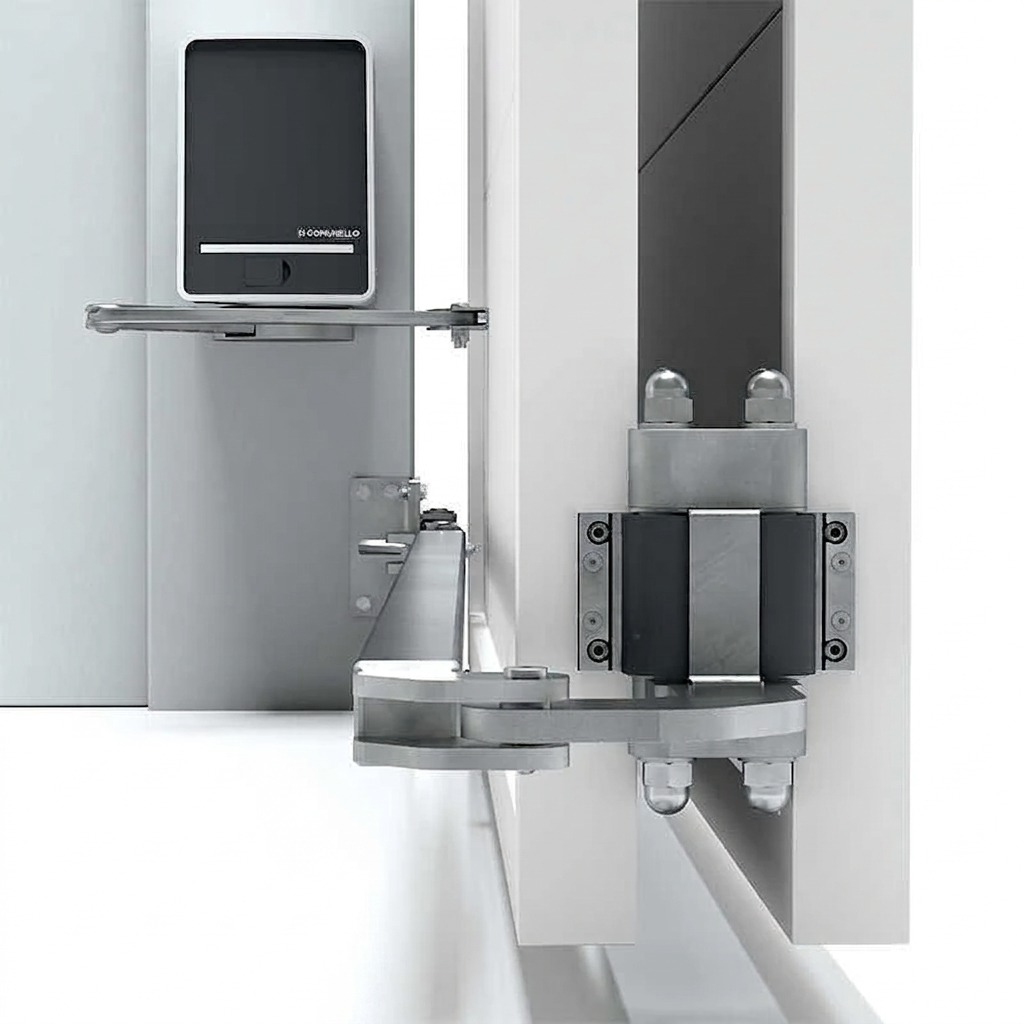

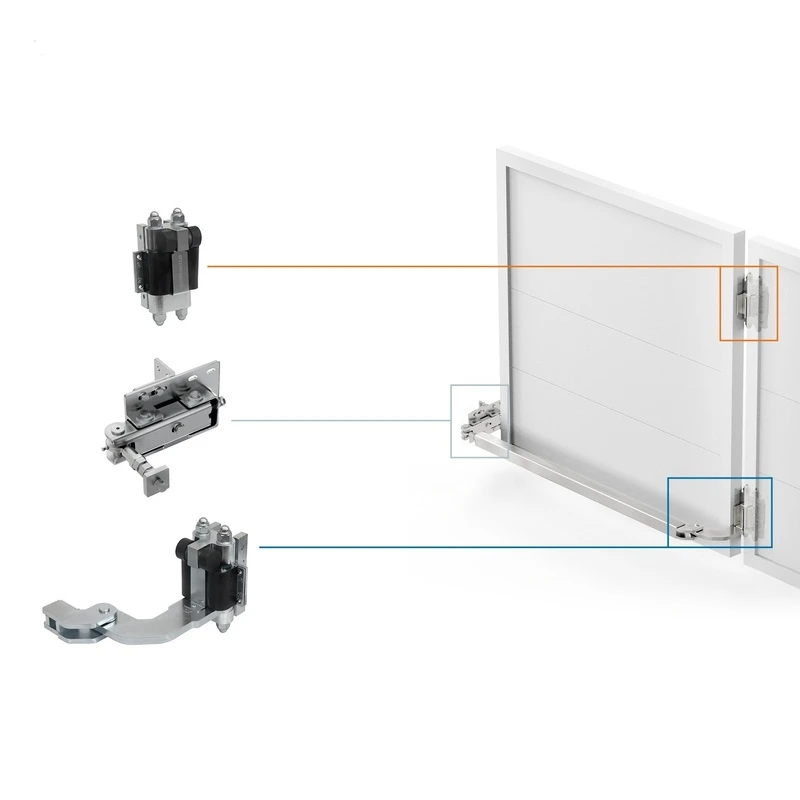

Das System ist vollständig schienenlos — das Tor öffnet sich vertikal ohne jegliche Führungen am Boden. Der beidseitig faltbare Antriebsarm wird an der Unterseite des ersten Flügels montiert und mit dem unteren Scharnier verbunden. Nach der Montage der verstellbaren Halterung am Pfosten erhält der Installateur die Möglichkeit zur präzisen Korrektur der Toreinstellung. Das nebenstehende Bild zeigt die Anordnung der einzelnen Systemelemente am Tor — oberes Scharnier am Pfostenkopf, verstellbare Halterung in der Mitte und unteres Scharnier mit Arm unten.
Maximale Öffnung bei minimalem Platz
Dank des Faltmechanismus klappen sich die Torflügel zueinander und nehmen sowohl beim Öffnen als auch beim Schließen minimalen Platz ein. Ein Set bedient ein Tor mit einer Gesamtflügellänge von bis zu 4 Metern und einem Gewicht von bis zu 100 kg. Bei Verwendung von zwei Sets Albatros Piccolo ist die Bedienung eines zweiflügeligen Tors mit einer Gesamtlänge von bis zu 8 Metern möglich.
Hauptvorteile des Systems
- Schienenloser Mechanismus — keine Führungen am Boden, null Hindernisse
- Hängendes System — Torflügel falten sich frei in der Luft
- Einfache Einstellung — verstellbare Halterung ermöglicht präzise Anpassung nach der Montage
- Minimaler Platz — ideale Lösung für schmale Zufahrten und begrenzte Durchgänge
- Hochwertige Materialien — verschleißfeste Elemente für mehrjährigen Betrieb
- Italienische Produktion — Comunello, Made in Italy
Kompatibilität mit Antrieben
Das Albatros Piccolo System arbeitet mit Flügeltorantrieben der Marke Comunello zusammen. Für die komplexe Installation sind auch ergänzende Zubehörteile verfügbar: Bohrschablonen-System mit Schrauben und Muttern sowie Verbindungsprofil für Übertragungsarm mit Pfostenscharnier, die den Montageprozess erheblich beschleunigen.
Technische Parameter des Sets
- Hersteller: Comunello
- Serie: Albatros Piccolo (P)
- Maximale Torlänge (1 Set): 4 m
- Maximale Torlänge (2 Sets): 8 m
- Maximales Flügelgewicht: 100 kg
- Gewicht des Sets: 10,5 kg
- Systemtyp: schienenlos, hängend
- Produktionsland: Italien

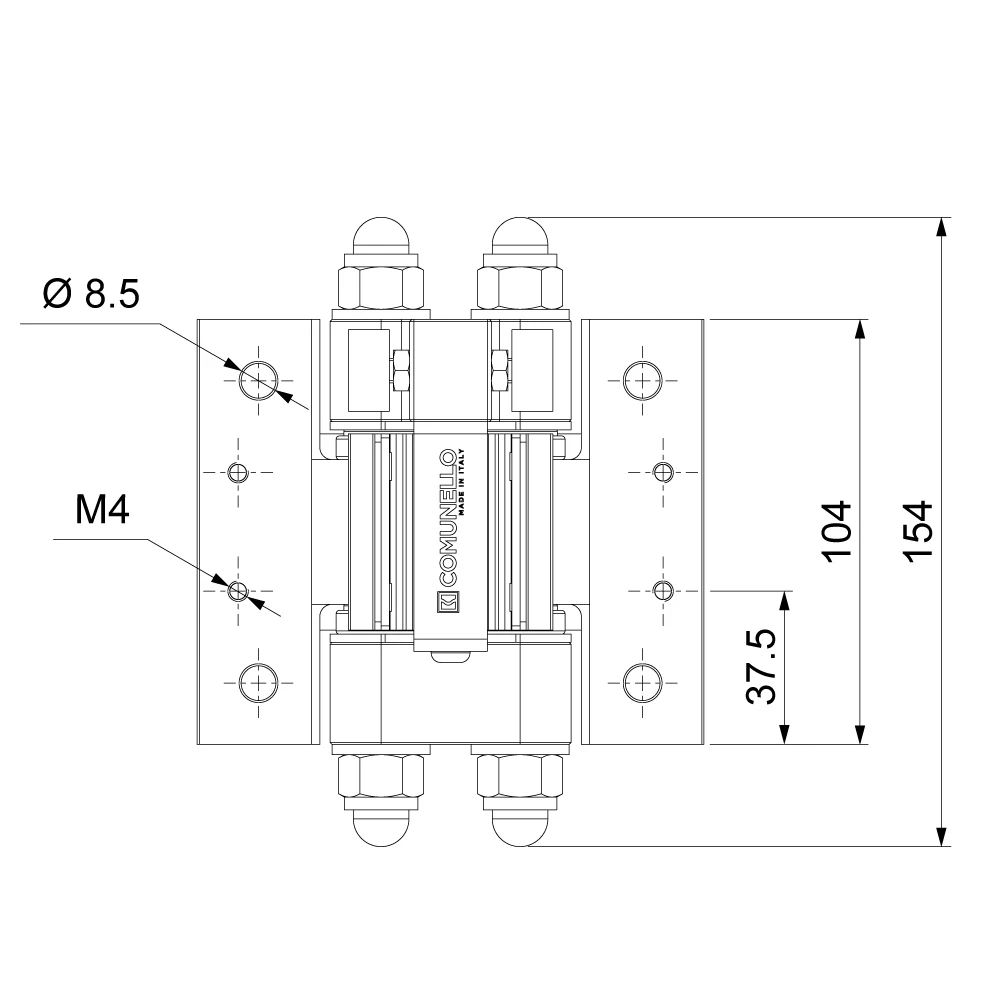

Abmessungen des oberen Scharniers (technische Zeichnung)
- Gesamthöhe: 154 mm
- Höhe der Montageplatte: 104 mm
- Achsenabstand von unterer Kante: 37,5 mm
- Durchmesser der Montagelöcher: Ø 8,5 mm
- Schraubengewinde: M4

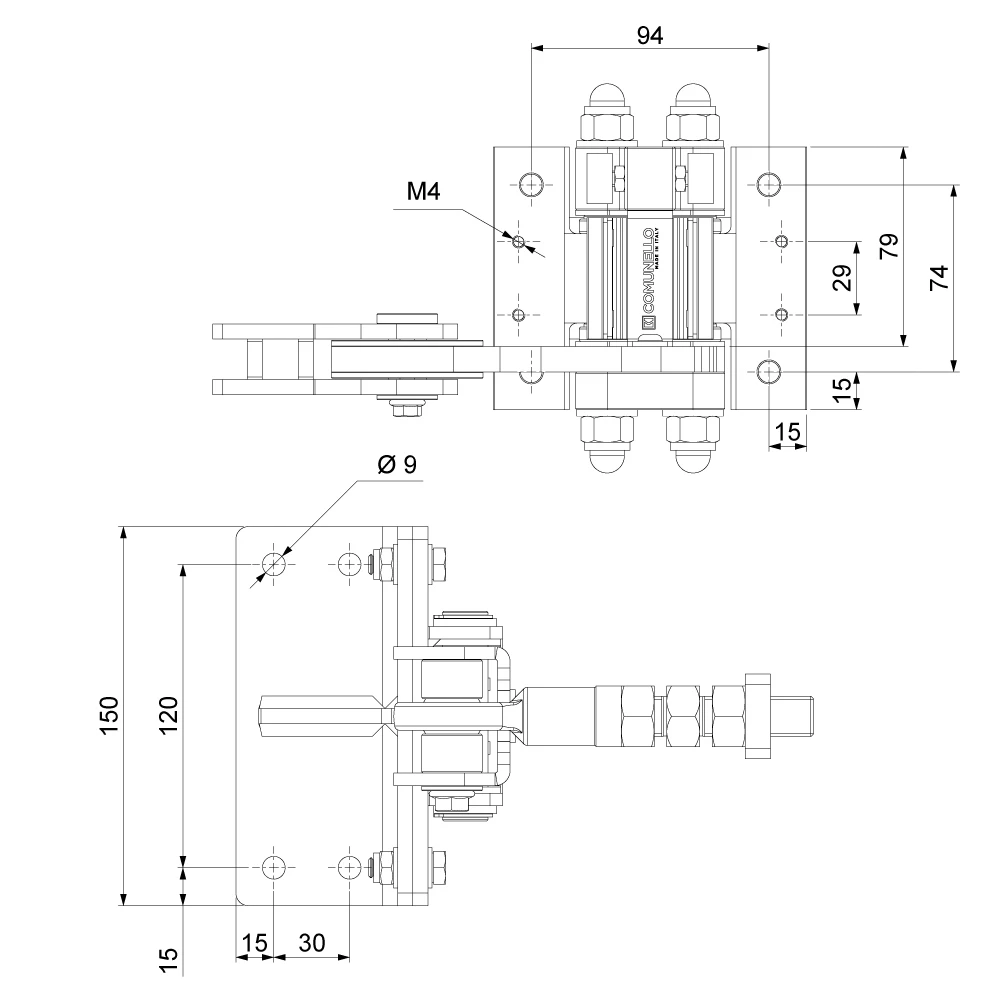

Abmessungen der verstellbaren Halterung
- Breite der Montageplatte (klein): 94 mm
- Höhe der Montageplatte (klein): 79 mm
- Vertikaler Lochabstand: 74 mm
- Lochdurchmesser: Ø 9 mm
- Gewinde: M4
- Breite der Montageplatte (groß): 150 mm
- Lochabstand auf der großen Platte: 120 mm

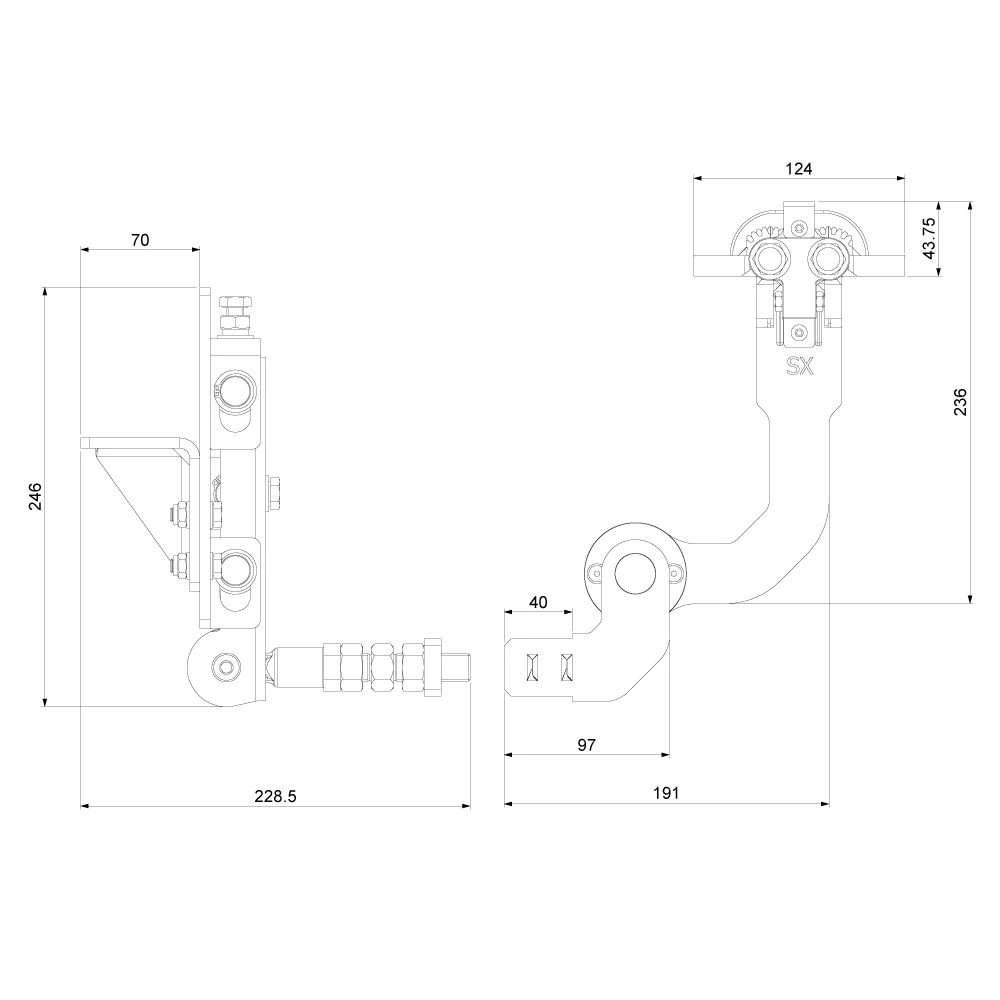

Abmessungen des unteren Scharniers mit Arm
- Gesamthöhe der Halterung: 246 mm
- Tiefe der Halterung: 70 mm
- Länge mit Zapfen: 228,5 mm
- Breite der Montageplatte: 124 mm
- Armausladung zur Drehachse: 236 mm
- Gesamtbreite der Anordnung: 191 mm
- Armbreite: 97 mm
- Breite der Armspitze: 40 mm
- Scharnierachsenabstand von der Basis: 43,75 mm
- Version: SX (links)

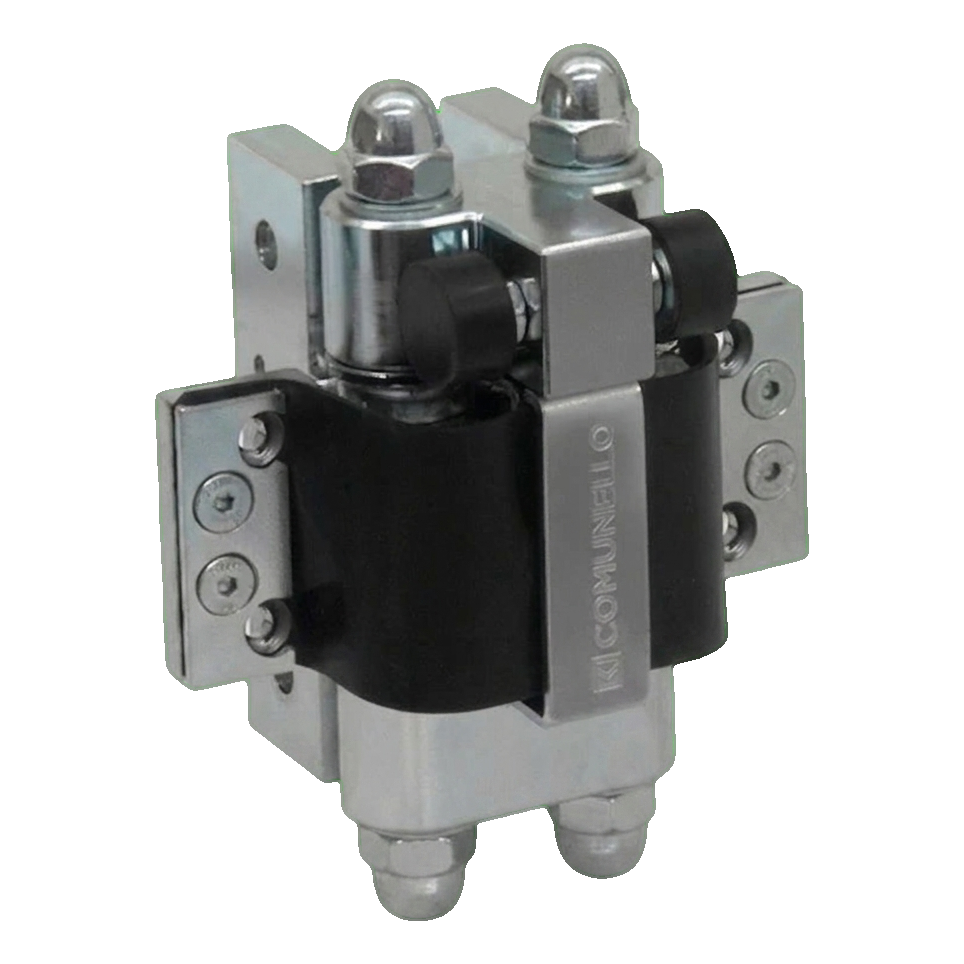

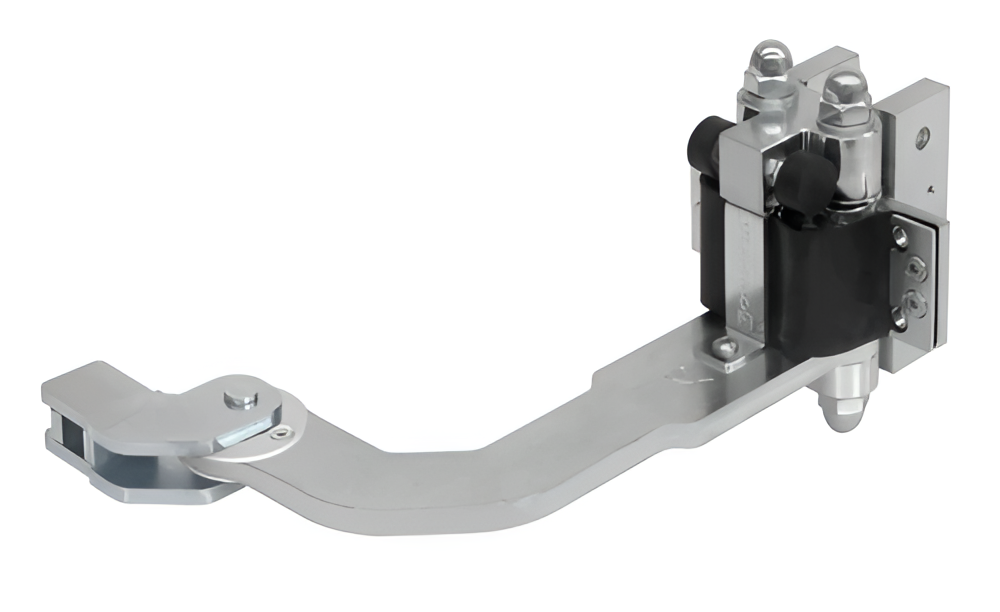

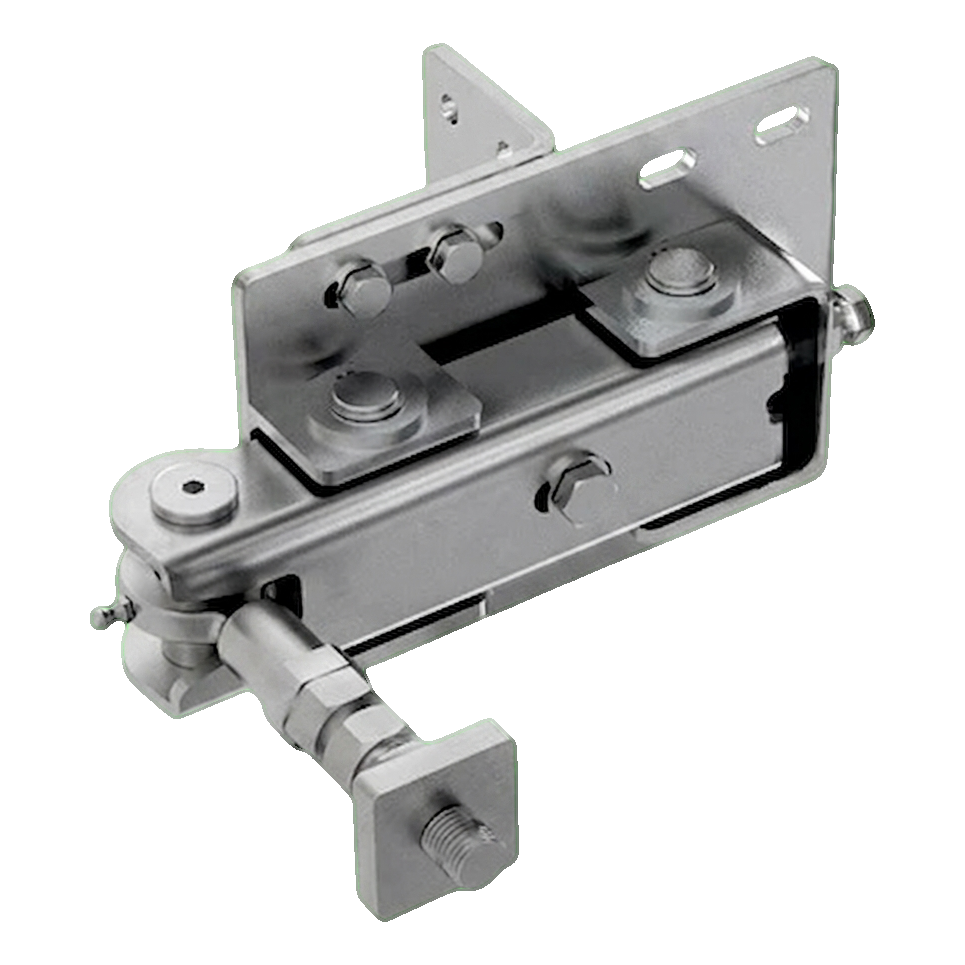

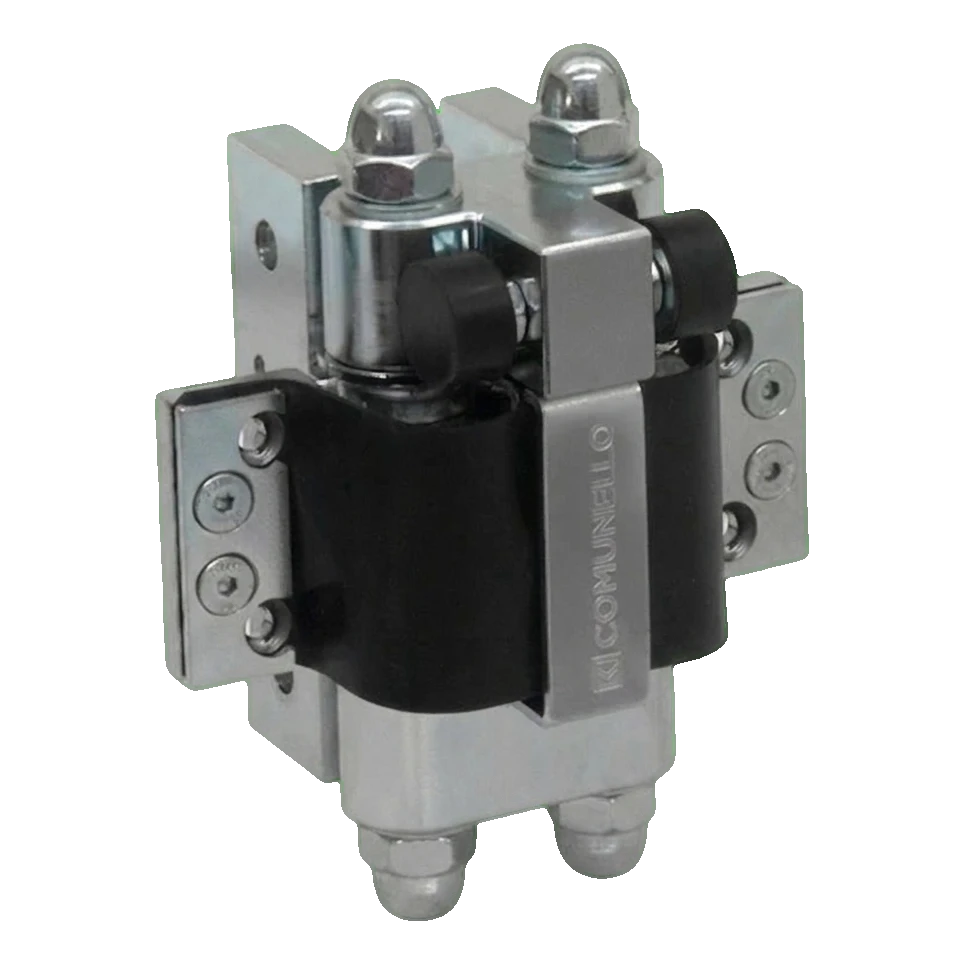

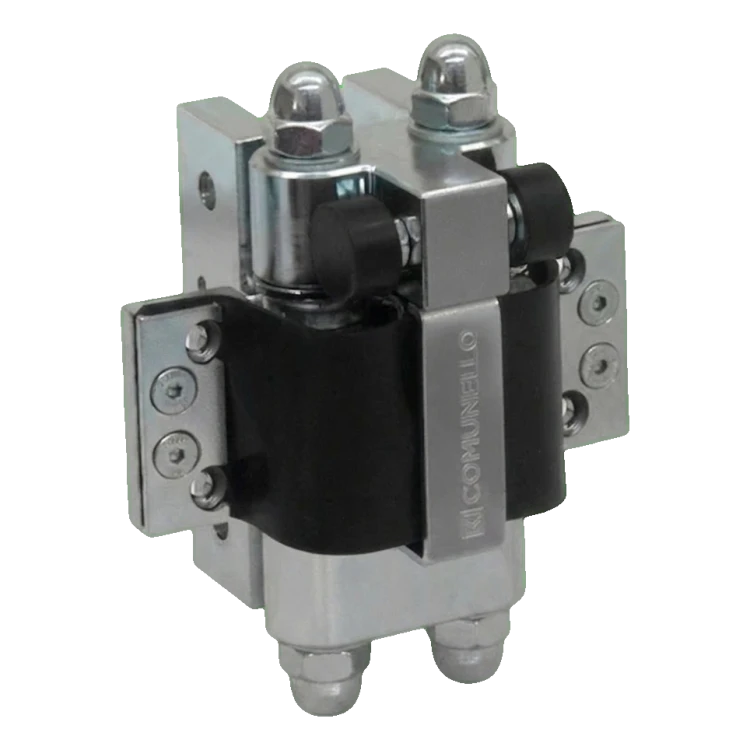

Galerie der Set-Komponenten
