Comunello RS-100F – Torscharniere-Set zum Anschrauben für ansteigende Gefälle
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung

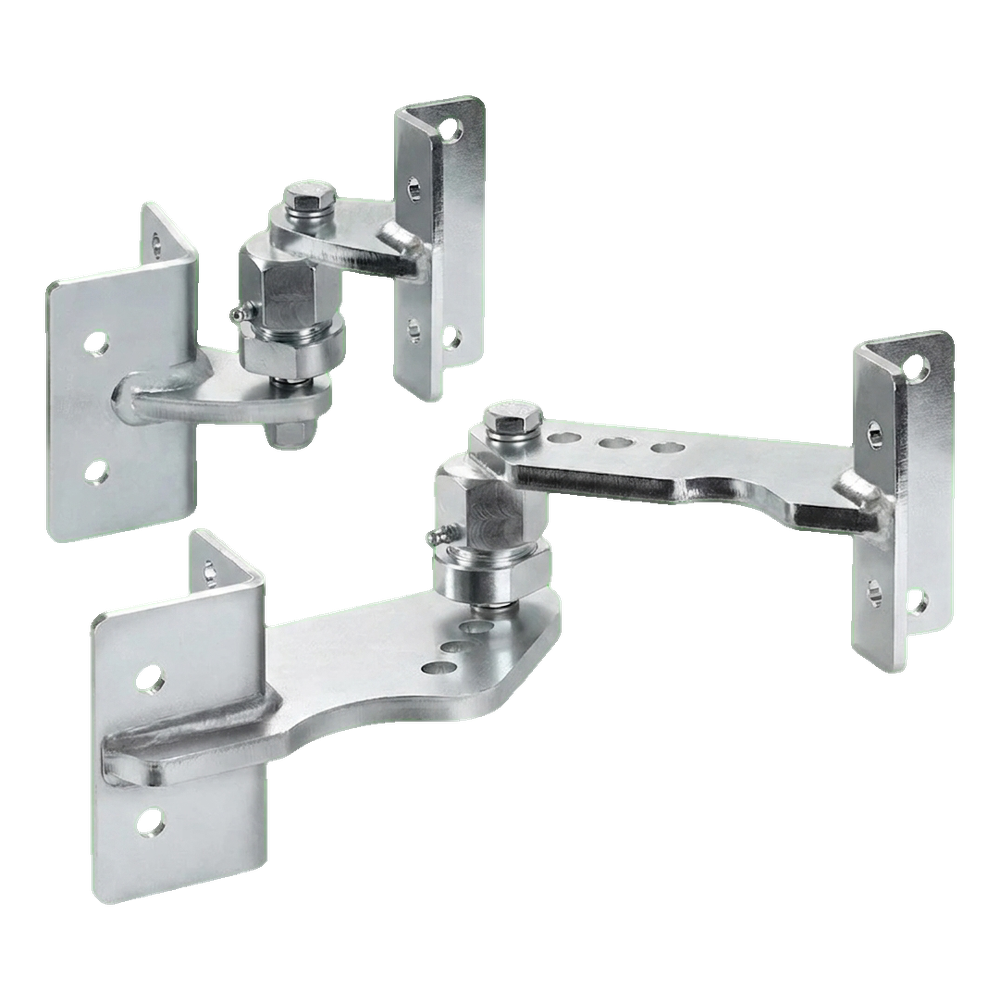

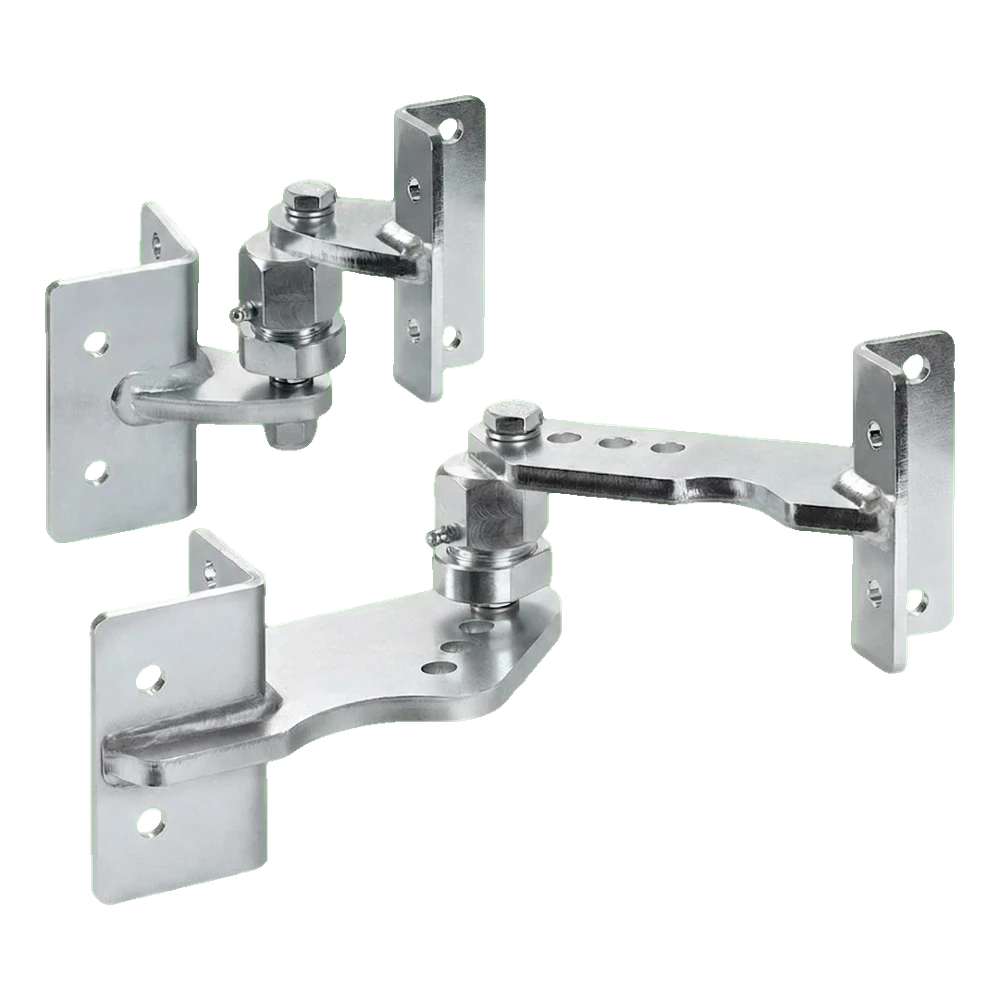

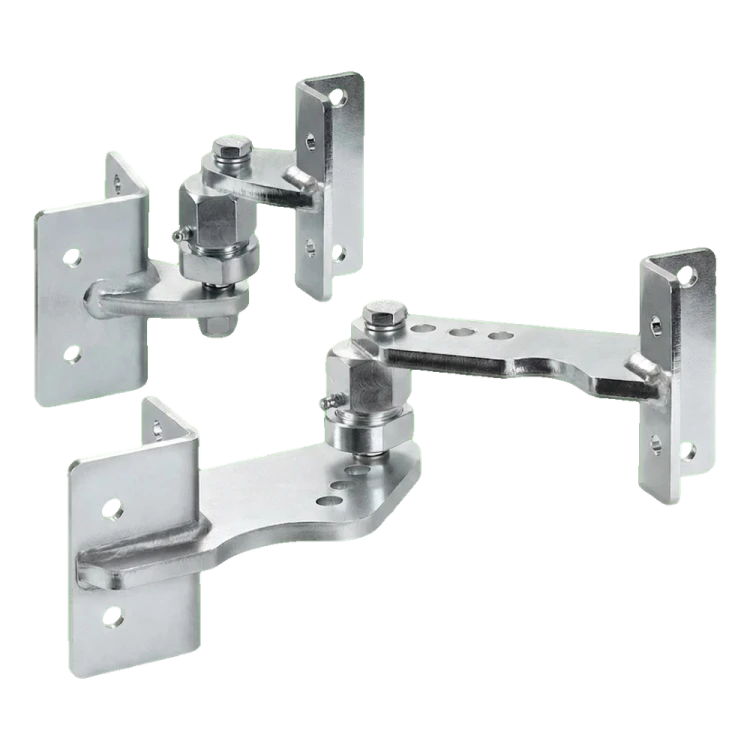

Comunello RS-100F – Torscharniere-Set zum Anschrauben für ansteigende Gefälle
Comunello RS-100F ist ein komplettes Torscharniere-Set zum Anschrauben, speziell entwickelt für die Montage von Flügeltoren an ansteigenden Hängen. Dank der Exzenterschraube, die den Flügelträger mit dem Gelenk verbindet, erhält der Installateur die Möglichkeit zur präzisen Einstellung der Flügelposition — Positionierung in horizontaler Lage und perfekte Ausrichtung mit dem Pfosten, auch auf unebenen Gelände.
Das Set ist für die professionelle Montage von Toren mit einem Gewicht bis zu 150 kg und einer maximalen Flügellänge bis zu 3 Metern bei einem Geländeanstiegswinkel bis zu 10° (~20%) bestimmt. Dank der Gelenke mit Schmiernippeln erfolgt die Wartung schnell und bequem — ohne die Notwendigkeit des Ausbaus der Scharniere.
Hauptmerkmale und technische Parameter
- Hersteller: Comunello
- Bezeichnung: RS-100F
- Verwendung: Flügeltore an ansteigenden Hängen
- Maximales Flügelgewicht: 150 kg
- Maximale Flügellänge: 3 m
- Maximaler Anstiegswinkel: 10° (~20%)
- Material: elektrolytisch verzinkter Stahl
- Set-Gewicht: 4,6 kg
- Set-Länge (L): 220 mm
- Montage: Schraubmontage — an Stahl- oder Betonpfosten
- Flügelneigungsverstellung: ja — Exzenterschraube
- Schmiernippel: ja — Schmierung ohne Ausbau
- Anzahl der Befestigungslöcher pro Halterung: 4
- EAN: 8028390517467

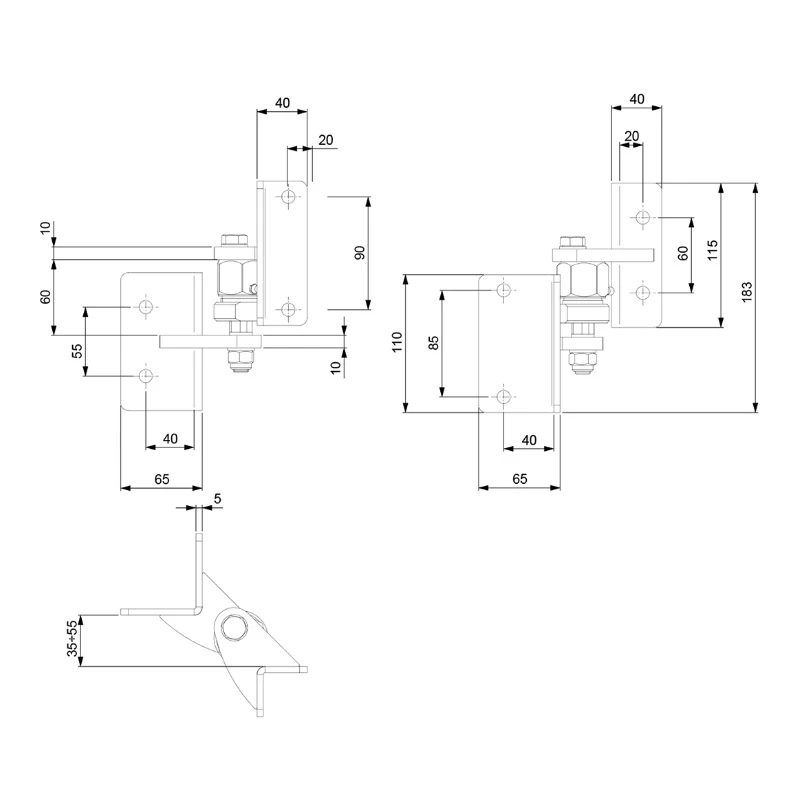

Abmessungen — kleineres Scharnier (oberes)
- Gesamthöhe: 183 mm
- Breite der oberen Platte (Pfosten): 40 mm
- Lochabstand der oberen Platte: 90 mm (linke Ansicht) / 60 mm (rechte Ansicht)
- Höhe der oberen Platte: 115 mm
- Breite der unteren Platte (Flügel): 65 mm
- Lochabstand der unteren Platte vertikal: 85 mm (rechte Ansicht) / 55 mm (linke Ansicht)
- Lochabstand der unteren Platte horizontal: 40 mm
- Höhe der unteren Platte: 110 mm
- Abstand zwischen den Scharnierarmen: 60 mm
- Dicke der Arme: 10 mm
- Blechdicke der Montageplatte: 5 mm
- Verstellbarer Abstand der Montageebenen: 35–55 mm

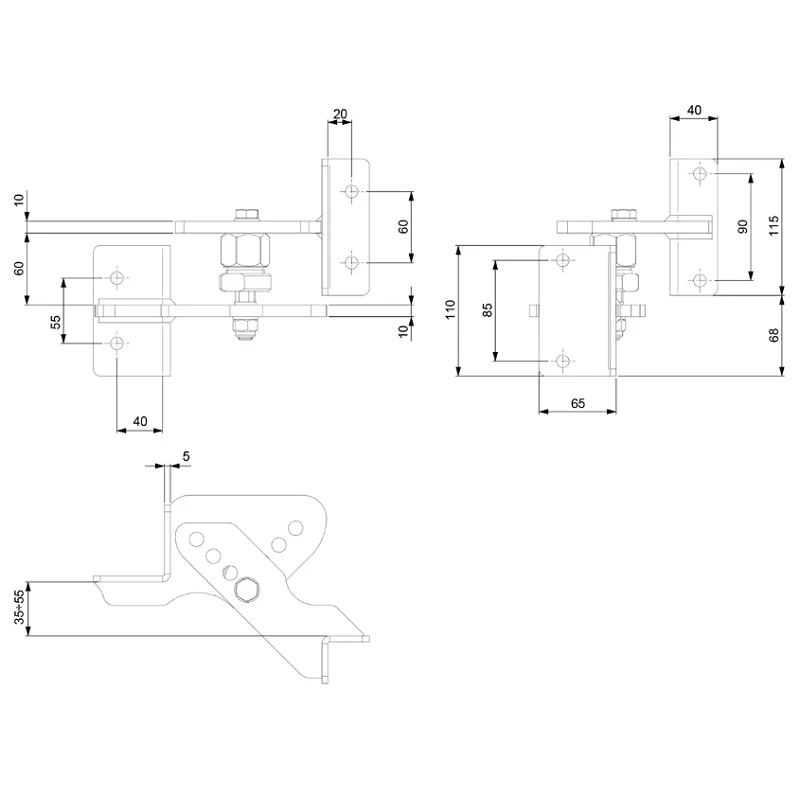

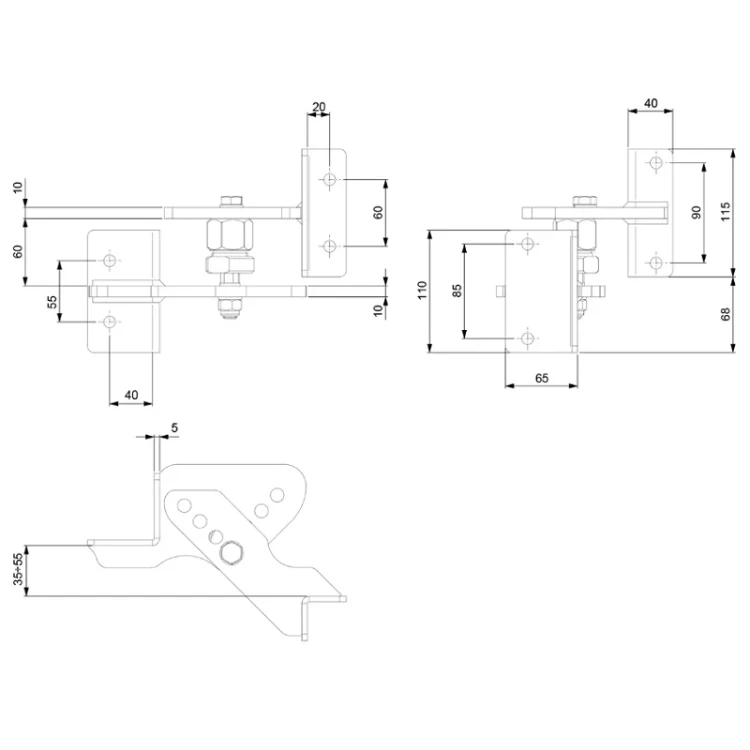

Abmessungen — größeres Scharnier (unteres)
- Breite der oberen Platte (Pfosten): 40 mm
- Lochabstand der oberen Platte: 90 mm
- Höhe der oberen Platte: 115 mm
- Breite der unteren Platte (Flügel): 65 mm
- Lochabstand der unteren Platte vertikal: 85 mm
- Lochabstand der unteren Platte horizontal: 40 mm
- Höhe der unteren Platte: 110 mm
- Vertikaler Versatz zwischen den unteren Plattenkanten: 68 mm
- Abstand zwischen den Scharnierarmen: 60 mm
- Dicke der Arme: 10 mm
- Blechdicke der Montageplatte: 5 mm
- Verstellbarer Abstand der Montageebenen: 35–55 mm
Anwendung und Vorteile für den Installateur
Das Torscharniere-Set Comunello RS-100F ist für die Montage von Flügeltoren auf geneigten Geländen bestimmt — Auffahrten, Einfahrten zu Grundstücken an Hängen sowie überall dort, wo sich das Bodenniveau am Pfosten vom Niveau am Flügelende unterscheidet. Der Exzentermechanismus ermöglicht eine präzise Einstellung des Flügelneigungswinkels direkt während der Montage, was die Installationsarbeiten erheblich beschleunigt und die Notwendigkeit von Distanzunterlegscheiben eliminiert.
Die Scharniere eignen sich zur Befestigung sowohl an Stahl- als auch an Betonpfosten, was sie zu einer universellen Lösung für verschiedene Zauntypen macht. Die elektrolytische Verzinkung gewährleistet Korrosionsbeständigkeit, und die Schmiernippel ermöglichen regelmäßige Wartung ohne Ausbau — was sich in langer Lebensdauer und störungsfreiem Betrieb des Tores niederschlägt.
Technische Daten
| Material | Stahl |
