Comunello Torscharnier-Set zum Anschweißen an Pfosten 40×40 mm – links, für ansteigende Hänge
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung
Comunello Torscharniere-Set zum Anschweißen für Pfosten 40×40 mm – links, für ansteigende Hanglagen

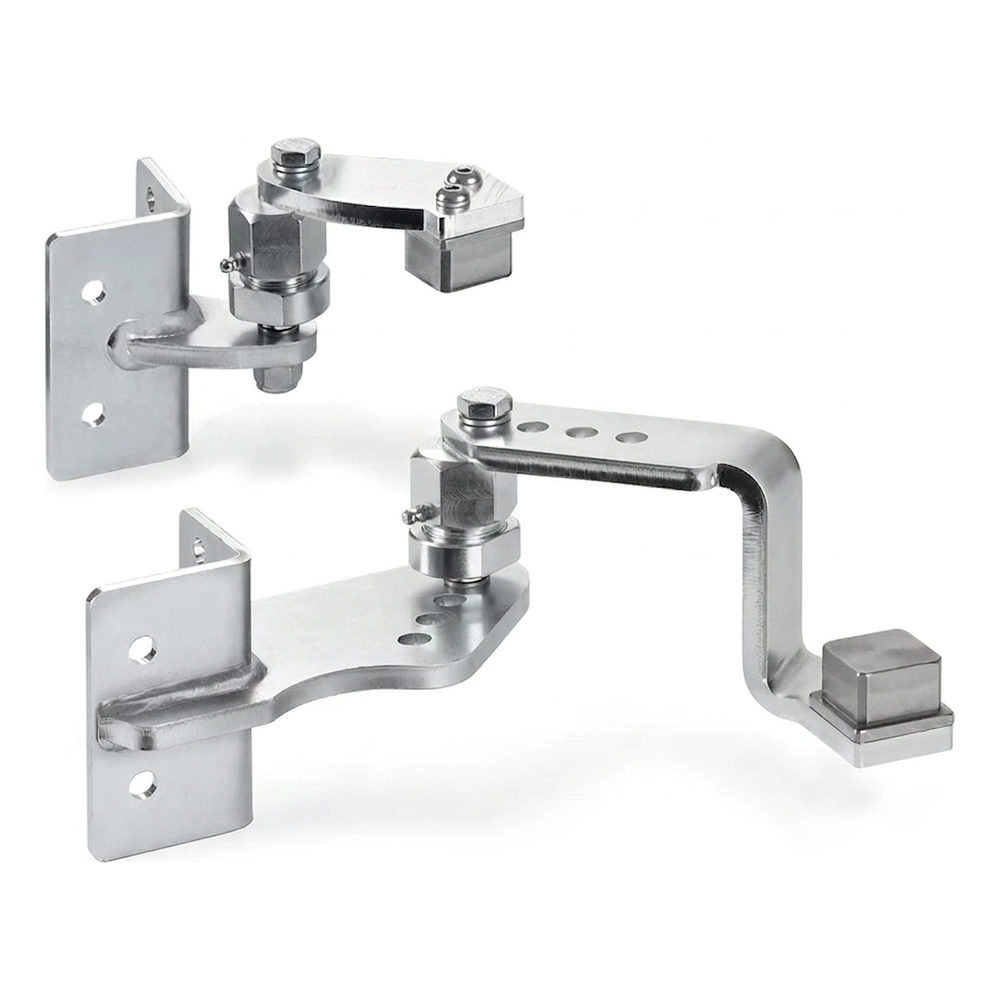

Comunello – Scharnierset links zum Anschweißen bestimmt für die Montage von Flügeltoren in Bereichen mit ansteigenden Hanglagen. Das Komplettset besteht aus zwei Scharnieren (oberes und unteres), die für Pfosten 40×40 mm geeignet sind, sowohl für Stahl- als auch für Betonpfosten. Durch die Verbindung des Flügelträgers mit dem Gelenk mittels exzentrischer Schraube kann der Installateur die Position des Flügels präzise justieren – ihn in horizontaler Position ausrichten und gegenüber dem Pfosten auch bei geneigtem Untergrund nivellieren.
Hauptvorteile für den Installateur
- Verstellbare Flügelneigung – exzentrische Schraube ermöglicht Geländeunebenheiten auszugleichen und das Tor präzise einzustellen
- Maximaler Anhebewinkel des Flügels: 10° (~20%) – ideal für auf- und abwärts fahrende Fahrzeuge
- Gelenke mit Schmiernippeln ausgestattet – einfache Schmierung ohne Demontage des Scharniers
- Träger mit 4 Montagelöchern – sichere und stabile Befestigung am Pfosten
- Montage an Stahl- und Betonpfosten – universeller Einsatz
Technische Parameter
- Ausführung: links
- Marke: Comunello
- Material: elektrolytisch verzinkter Stahl
- Bestimmung: Pfosten 40×40 mm
- Maximale Flügellänge: 3 m
- Maximales Flügelgewicht: 120 kg
- Maximaler Anhebewinkel: 10° (~20%)
- Setlänge (L): 220 mm
- Setgewicht: 5 kg
- EAN: 8028390517481

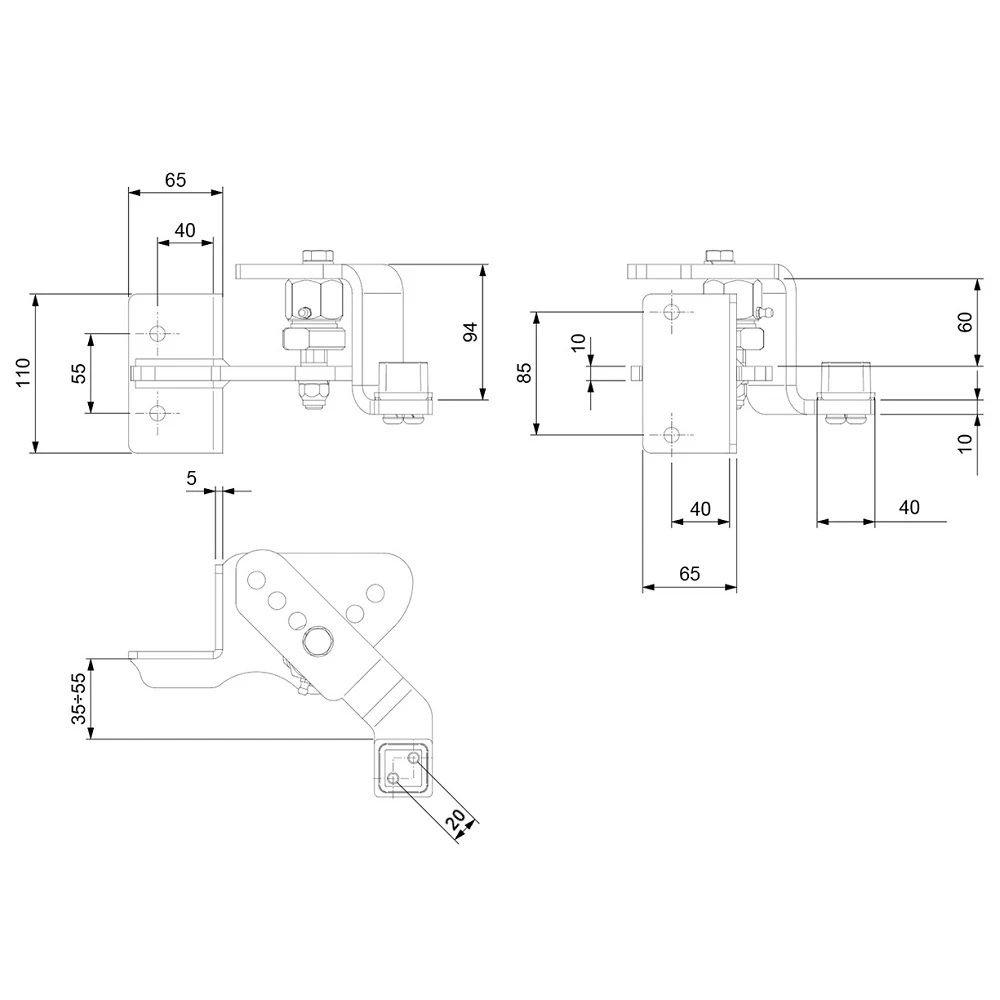

Scharniermaße (aus technischer Zeichnung)
- Breite der Montageplatte: 65 mm
- Achsabstand der Montagelöcher (horizontal): 40 mm
- Höhe der Montageplatte (oberes Scharnier): 110 mm
- Lochabstand vertikal (oberes Scharnier): 55 mm
- Höhe des beweglichen Elements (oberes Scharnier): 94 mm
- Lochabstand vertikal (unteres Scharnier): 85 mm
- Vertikaler Abstand zwischen den Armen (unteres Scharnier): 60 mm
- Breite des Torbefestigungselements: 40 mm
- Dicke der Montageplatte: 5 mm
- Verstellbarer Abstand der Drehachse zur Wand: 35–55 mm
- Achsverschiebung des Bolzens: 20 mm
Das Set ist für die Montage durch Schweißen bestimmt – die Träger werden direkt am Pfosten befestigt und das Gelenk am Torflügelarm. Die exzentrische Einstellung ermöglicht eine Korrektur der Flügelstellung nach der Montage, was die Installationszeit erheblich verkürzt und die Notwendigkeit einer Demontage bei kleinen Korrekturen eliminiert. Die in die Gelenke eingebauten Schmiernippel gewährleisten wartungsfreien Betrieb – es genügt eine periodische Schmierung ohne Abnehmen der Scharniere.
