Comunello Torscharniere-Set zum Anschweißen an 40×40 mm Pfosten – rechts, für ansteigende Böschungen
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung

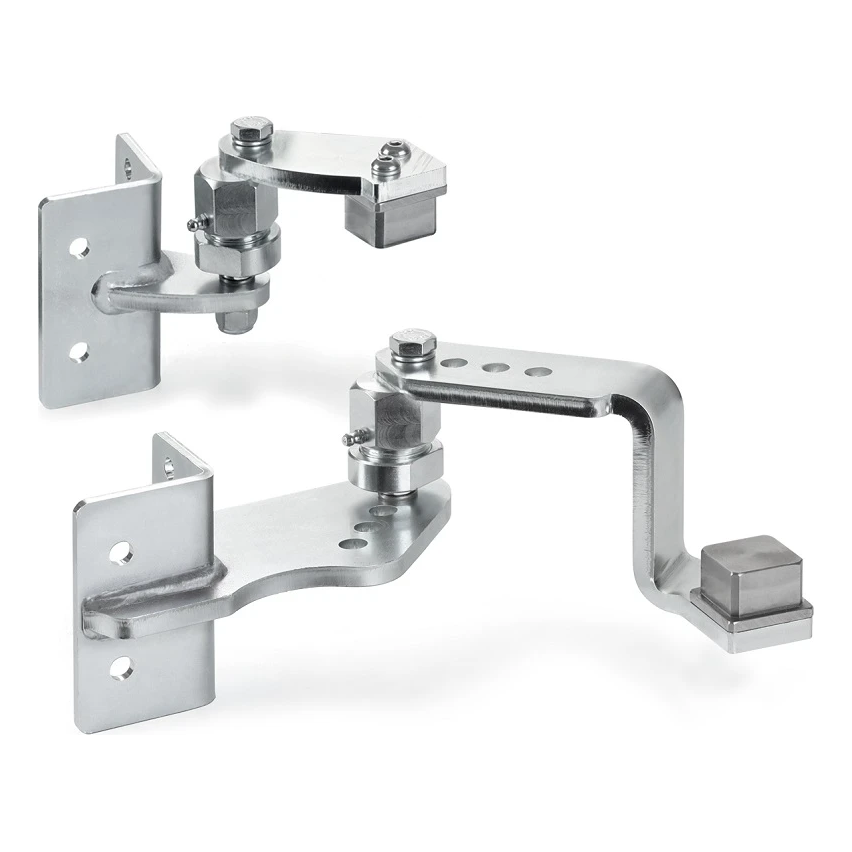

Comunello Torscharniere-Set zum Anschweißen an 40×40 mm Pfosten – rechts, für ansteigende Böschungen
Comunello – kompletter rechter Scharniere-Satz zum Anschweißen bestimmt für die Montage von Flügeltoren auf Geländen mit geneigtem Untergrund. Dank des eingebauten Gelenks mit exzentrischer Schraube stellt der Installateur den Torflügel präzise in horizontaler Position ein und richtet ihn relativ zum Pfosten aus — auch bei Geländeneigung bis 10° (~20%). Das ist eine fertige Lösung, die die Notwendigkeit individueller Nachrüstung von Verstellelementen eliminiert und die Montagezeit erheblich verkürzt.
Hauptmerkmale des Sets
- Verwendung: Flügeltore an ansteigenden Böschungen
- Typ: rechtes Scharnier, zum Anschweißen an Pfosten
- Passt zu Pfosten: 40 × 40 mm — Stahl und Beton
- Maximale Flügellänge: 3 m
- Maximales Flügelgewicht: 120 kg
- Maximaler Neigungswinkel: 10° (~20%)
- Verstellbare Flügelneigung — Gelenk mit exzentrischer Schraube
- Gelenke ausgestattet mit Schmiernippeln — Schmierung ohne Demontage
- Halterungen mit 4 Montagelöchern
- Material: elektrolytisch verzinkter Stahl
- Hersteller: Comunello
Der exzentrische Mechanismus gibt volle Kontrolle über die Position des Torflügels. Es genügt, das Gelenk zu drehen, um den Winkel stufenlos zu verstellen, ohne erneutes Schweißen oder Aufschrauben der Konstruktion. Schmiernippel in den Gelenken ermöglichen einfache Schmierung während der jährlichen Inspektionen — sie verlängern die Lebensdauer der Scharniere und gewährleisten leisen, reibungslosen Torbetrieb über Jahre.

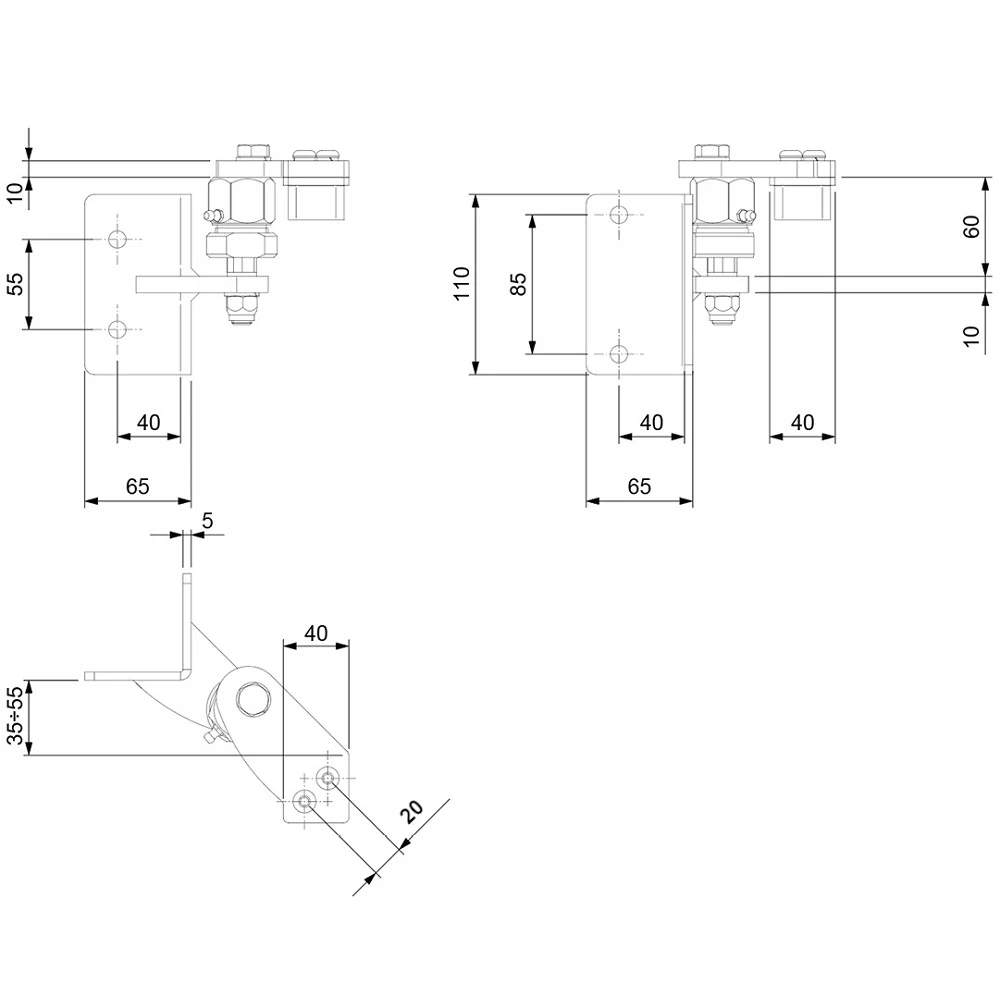

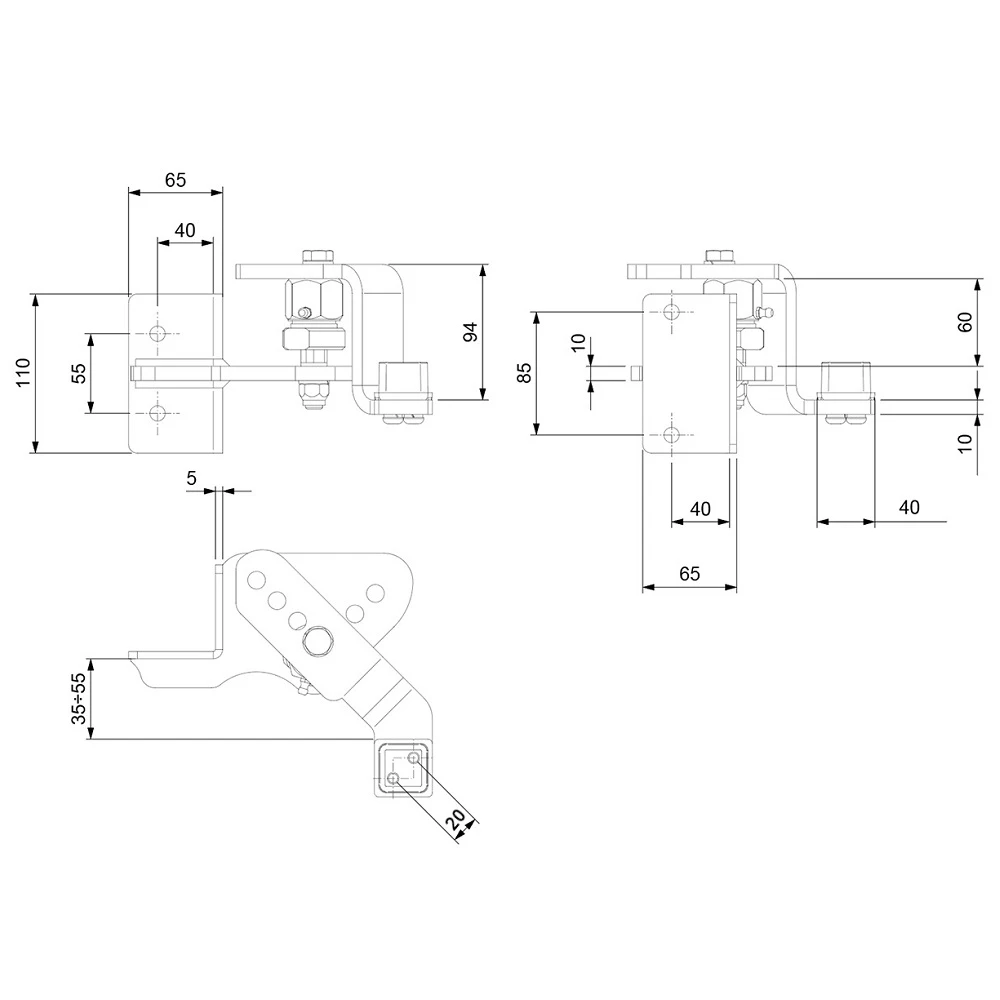

Abmessungen und technische Daten
Oberes Scharnier (kleiner):
- Montageplatte (Höhe × Breite): 85 × 65 mm
- Lochabstand vertikal: 55 mm
- Abstand der Lochachsen vom Blechrand: 40 mm
- Höhe des Gelenkmechanismus: 94 mm
- Abstand zwischen den Gelenkarmen: 60 mm
- Dicke der Montageplatte: 5 mm
- Dicke der Gelenkarme: 10 mm
- Breite des Flügelbefestigungselements: 40 mm
Unteres Scharnier (größer):
- Montageplatte (Höhe × Breite): 110 × 65 mm
- Lochabstand vertikal: 85 mm
- Abstand der Lochachsen vom Blechrand: 40 mm
- Abstand zwischen den Gelenkarmen: 60 mm
- Dicke der Montageplatte: 5 mm
- Dicke der Gelenkarme: 10 mm
- Breite des Flügelbefestigungselements: 40 mm
Gemeinsame Abmessungen:
- Abstand der Drehachse von der Montageplatte (verstellbar): 35–55 mm
- Achsversatz des Lochs im Befestigungselement: 20 mm
- Gesamtlänge des Sets (L): 220 mm
- Gewicht des Sets: 5 kg
- EAN: 8028390517474
Das Set ist für die Montage an Stahl- und Betonpfosten bestimmt. Die Konstruktion aus verzinktem Stahl gewährleistet Korrosionsbeständigkeit und langlebigen Betrieb unter Außenbedingungen. Dank des verstellbaren Drehachsenabstands (35–55 mm) passt der Installateur die Montage flexibel an die Objektbedingungen an.
Technische Daten
| Material | Stahl |
