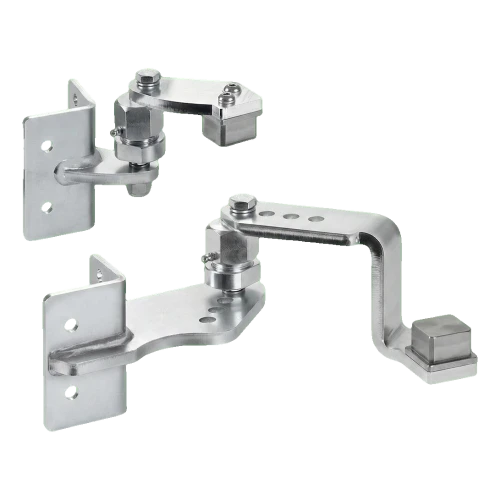

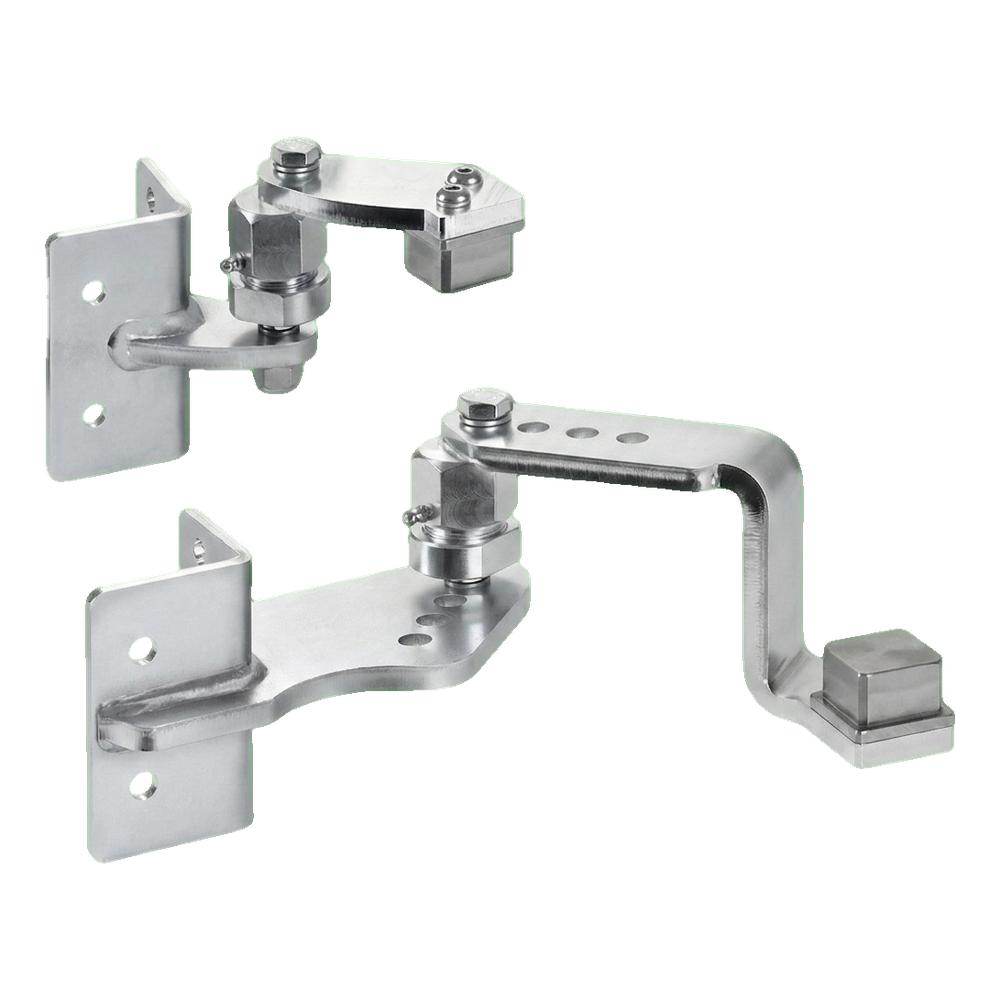

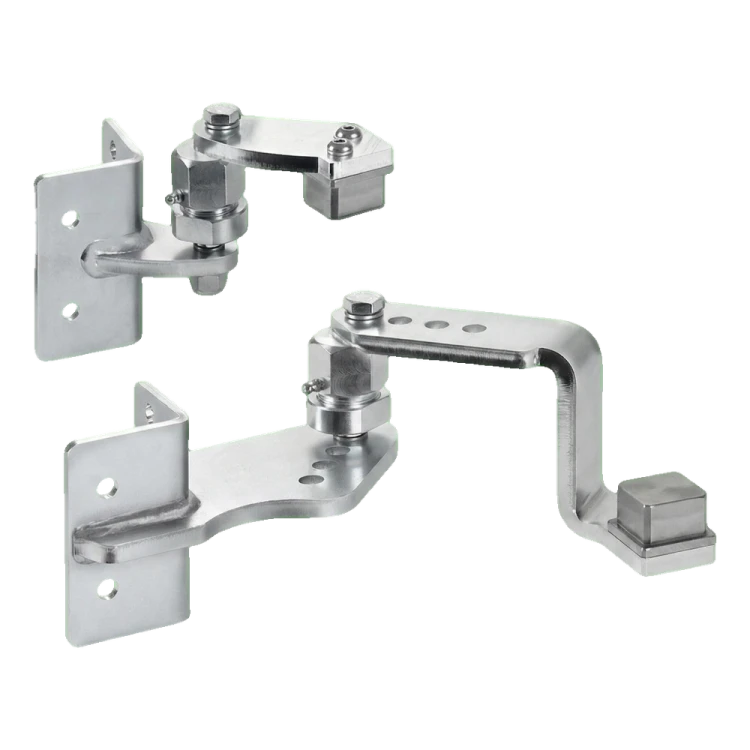

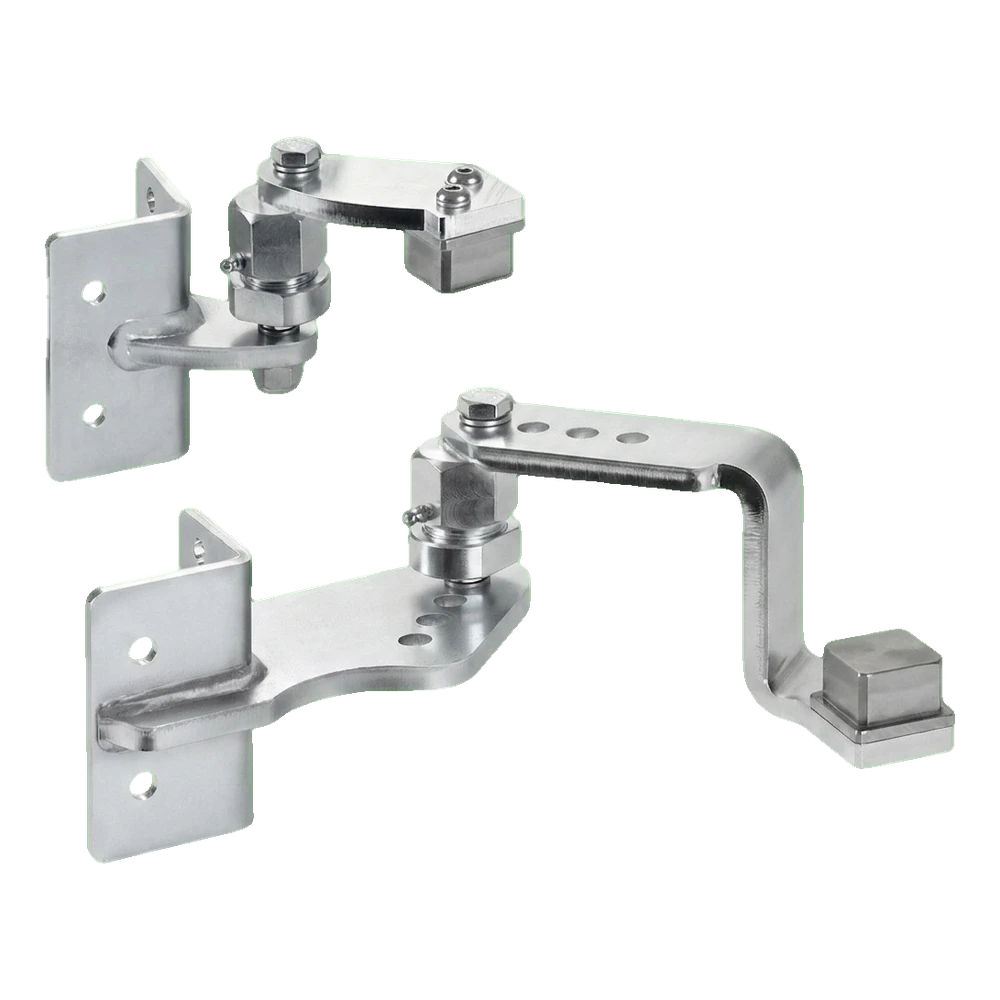

Comunello Torscharniere-Set zum Anschweißen an Pfosten 50×50 mm – rechts, für ansteigende Hänge
Leave feedback on the product
Comunello Torscharniere-Set zum Anschweißen an Pfosten 50×50 mm, rechts. Elektrolytisch verzinkter Stahl. Für Flügeltore bis 3 m und 120 kg. Neigungsregulierung bis 10°. Montageplatte 65×110×5 mm, Gewicht 5,8 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-525
Produkteigenschaften
[PIM] zawiasy #113
- Material Stahl
- Montageart Zum Einmauern
Beschreibung
Comunello Torscharniere-Set zum Anschweißen an Pfosten 50×50 mm – rechts, für ansteigende Hänge
Comunello Torscharniere-Set zum Anschweißen an Pfosten 50×50 mm in rechter Ausführung — speziell für die Montage von Flügeltoren auf geneigtem Gelände entwickelt. Dank der exzentrischen Schraube, die die Flügelhalterung mit dem Gelenk verbindet, erhalten Sie eine präzise Regulierung der Flügelposition, wodurch Sie diesen perfekt horizontal ausrichten und mit dem Pfosten auch auf unebener Oberfläche ausrichten können.
Wichtige Vorteile für den Installateur
- Anwendung: Flügeltore an ansteigenden Hängen (Neigung bis 10°, ca. 20%)
- Maximale Flügellänge: 3 m
- Maximales Flügelgewicht: 120 kg
- Regulierbare Flügelneigung — Kompensation von Geländeunebenheiten
- Gelenke mit Schmiernippeln ausgestattet — Schmierung ohne Demontage der Scharniere
- Halterungen mit 4 Montagelöchern — sichere Befestigung an Stahl- oder Betonpfosten
- Material: elektrolytisch verzinkter Stahl — Korrosionsschutz
- Ausführung: rechts

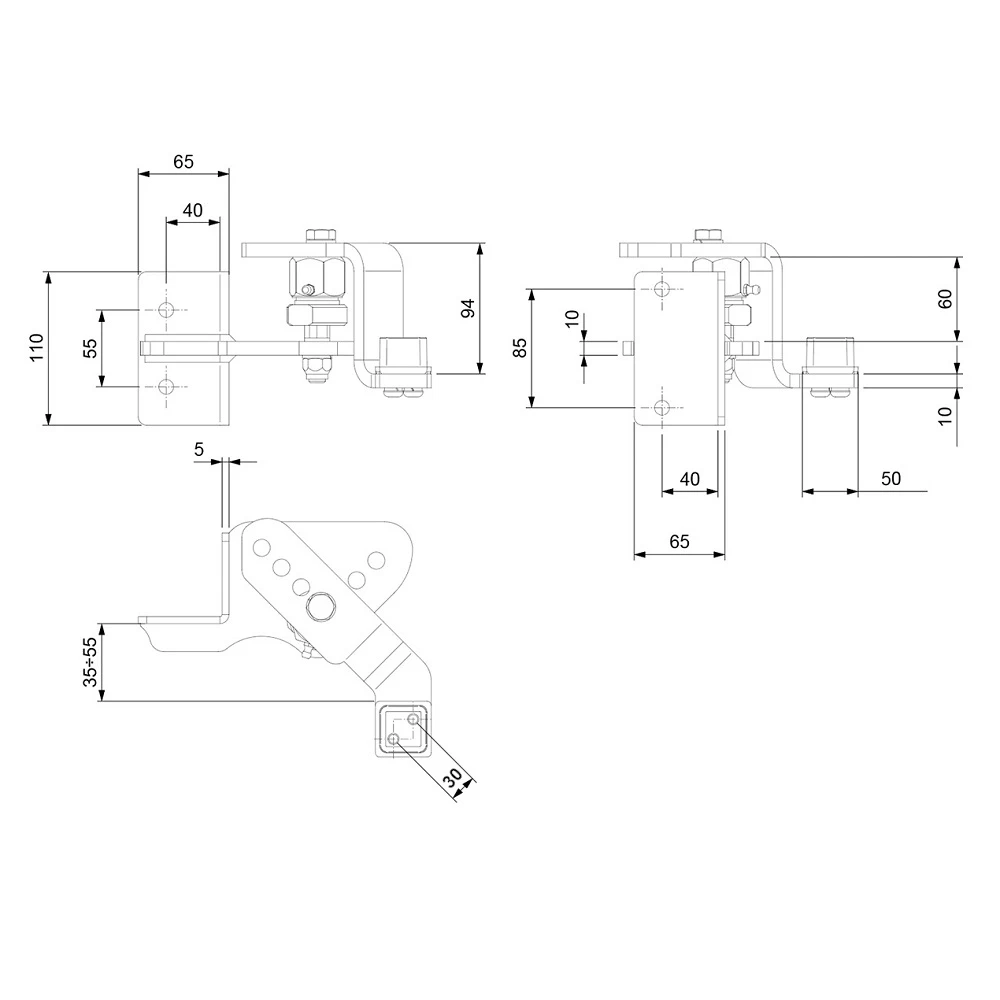

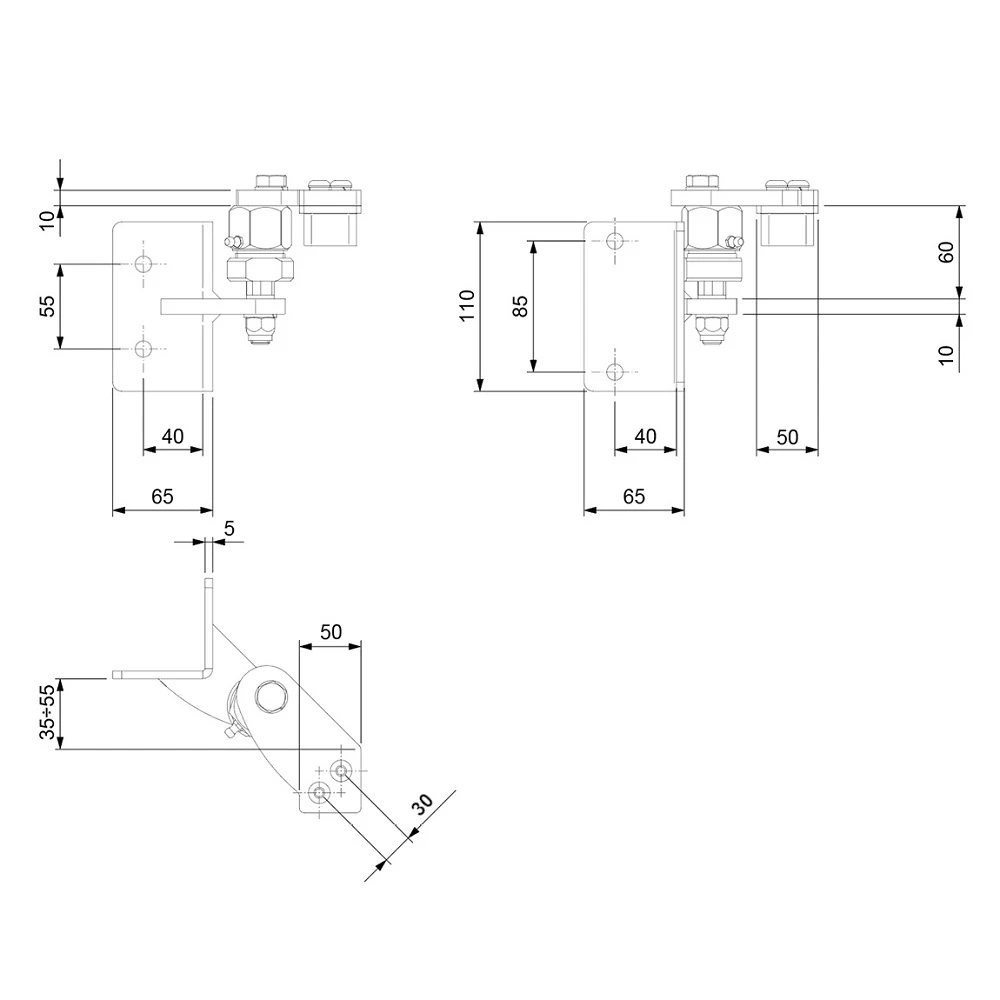

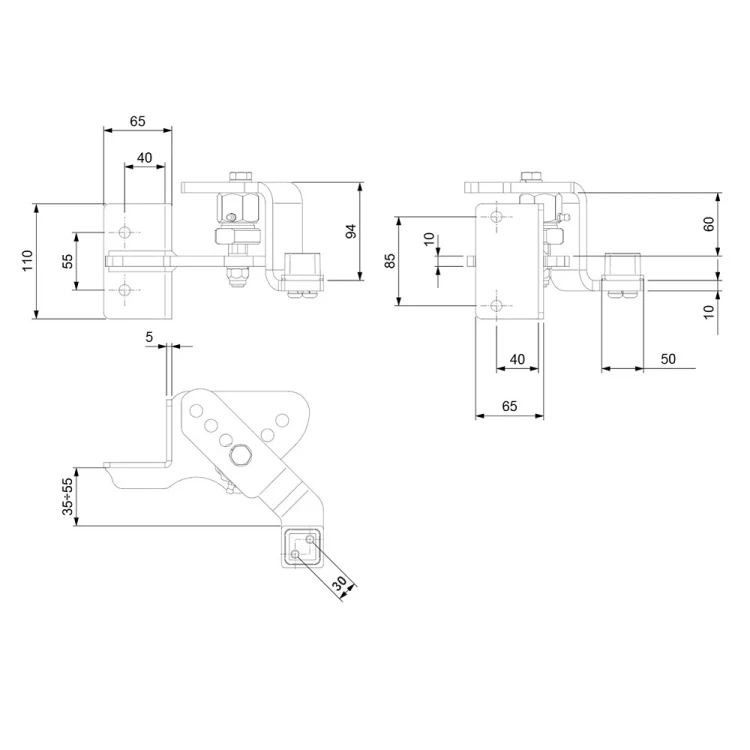

Abmessungen und technische Parameter
- Montageplatte (Außenmaße): 65 × 110 mm
- Dicke der Montageplatte: 5 mm
- Lochabstand Montage (vorne): 40 × 55 mm
- Lochabstand Montage (seitlich): 40 × 85 mm
- Höhe des Scharniermechanismus: 94 mm
- Abmessung des Montageblocks für Pfosten: 50 × 30 mm
- Regulierungsbereich Tiefe (Entfernung von Plattenfläche zur Drehachse): 35–55 mm
- Abstand zwischen den Armen: 60 mm
- Gesamtlänge (L): 220 mm
- Gewicht des Sets: 5,8 kg
- EAN: 8028390517498
Montage und Anwendung
Die Scharniere sind zum Anschweißen an Stahlpfosten 50×50 mm sowie zur Montage an Betonpfosten mit Hilfe von Montagelöchern bestimmt. Der Gelenkmechanismus mit exzentrischer Schraube ermöglicht eine stufenlose Regulierung des Winkels und der Höhe des Torflügels nach der Montage — es ist keine perfekte Ausrichtung der Pfosten beim Betonieren erforderlich. Schmiernippel, die in die Gelenke eingebaut sind, gewährleisten eine einfache Wartung — regelmäßiges Schmieren reicht aus, ohne das gesamte Scharnier demontieren zu müssen.
Das Set bewährt sich überall dort, wo die Zufahrt oder Einfahrt schräg verläuft — Geländeneigung bis 10° (~20%) wird durch den regulierbaren Mechanismus kompensiert, und der Torflügel bleibt unabhängig von der Bodenneigung in horizontaler Position.
