Comunello – Torscharniere-Set zum Anschweißen für Steigungen, Pfosten 50×50, links
Leave feedback on the product
Comunello Torscharniere-Set links zum Anschweißen an Pfosten 50×50 mm. Elektrolytisch verzinkter Stahl. Maximale Flügellänge 3 m, Gewicht 120 kg. Neigungsregulierung bis 10°. Blechmaße 110×65 mm, Stärke 5 mm.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-526
Produkteigenschaften
[PIM] zawiasy #113
- Material Stahl
- Montageart Zum Einmauern
Beschreibung
Comunello – Torscharniere-Set zum Anschweißen für Steigungen, Pfosten 50×50, links

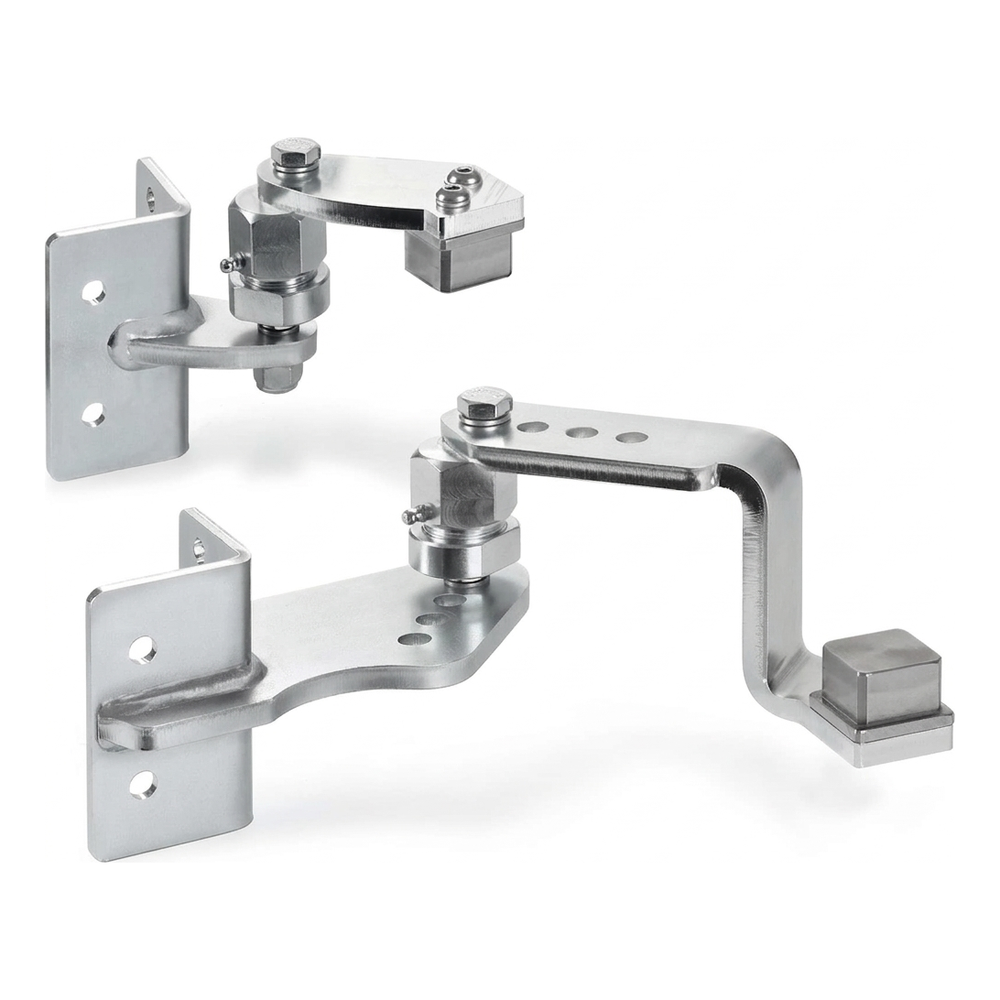

Comunello – komplettes linkes Scharnier-Set zum Anschweißen für die Montage von Flügeltoren an ansteigenden Hängen. Das Set ermöglicht eine präzise Regulierung der Flügelposition durch eine Exzenterschraube, die den Flügelträger mit dem Gelenk verbindet — die Drehung des Gelenks erlaubt es, den Flügel perfekt waagerecht einzustellen und ihn mit dem Pfosten auszurichten, auch wenn das Gelände geneigt ist.
Hauptmerkmale des Sets
- Maximale Flügellänge: 3 m
- Maximales Flügelgewicht: 120 kg
- Maximaler Flügelhebungswinkel: 10° (~20%)
- Regulierbare Flügelneigung — Kompensation von Geländehöhenunterschieden
- Ausführung: links
- Material: elektrolytisch verzinkter Stahl — Korrosionsschutz
- Montage an Pfosten: 50×50 mm
- Verwendung: Stahl- und Betonpfosten
- Gelenke ausgestattet mit Schmiernippeln — einfaches Schmieren ohne Demontage
- Träger mit 4 Montagelöchern — sichere Befestigung
Lösung für Installationsunternehmen, die Tormontagen an geneigten Zufahrten und unebenem Gelände durchführen. Die Exzenterschraube eliminiert die Notwendigkeit mehrfacher Einstellungskorrekturen — eine Drehung genügt für präzise Winkel- und Niveauregulierung des Flügels.

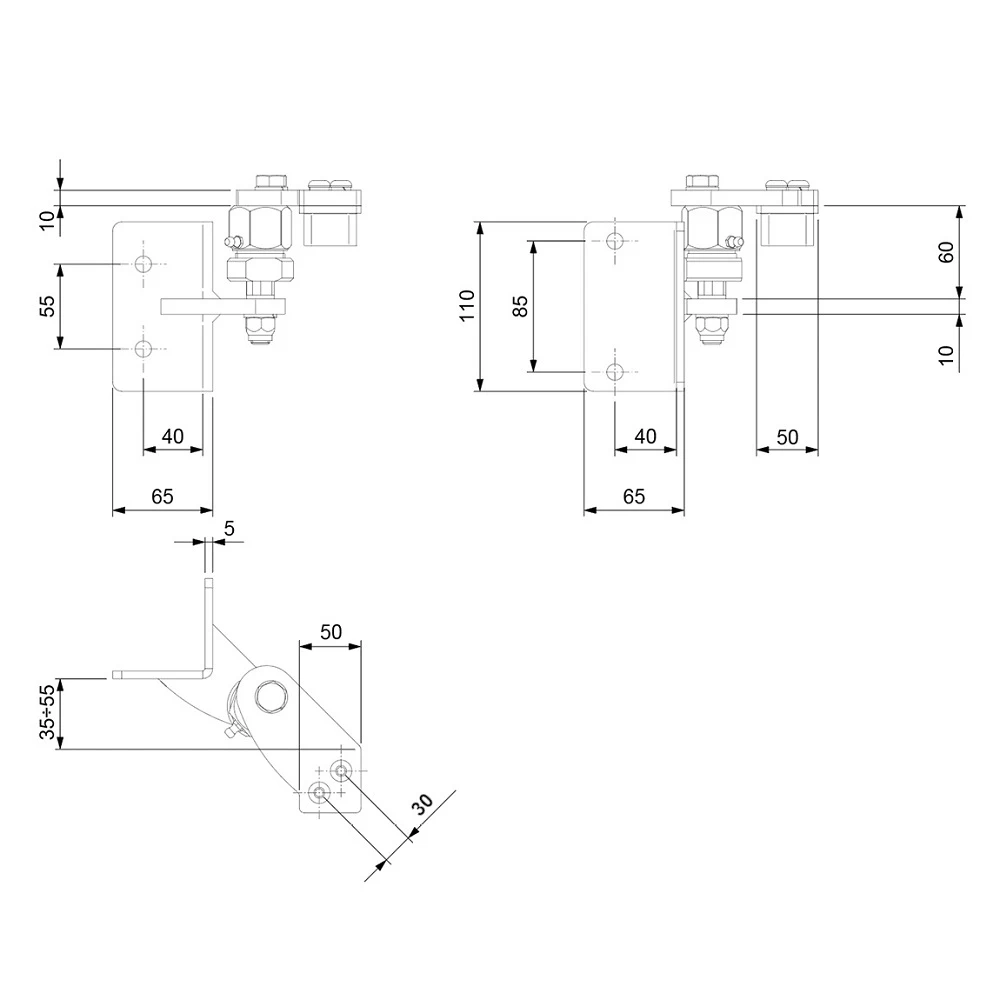

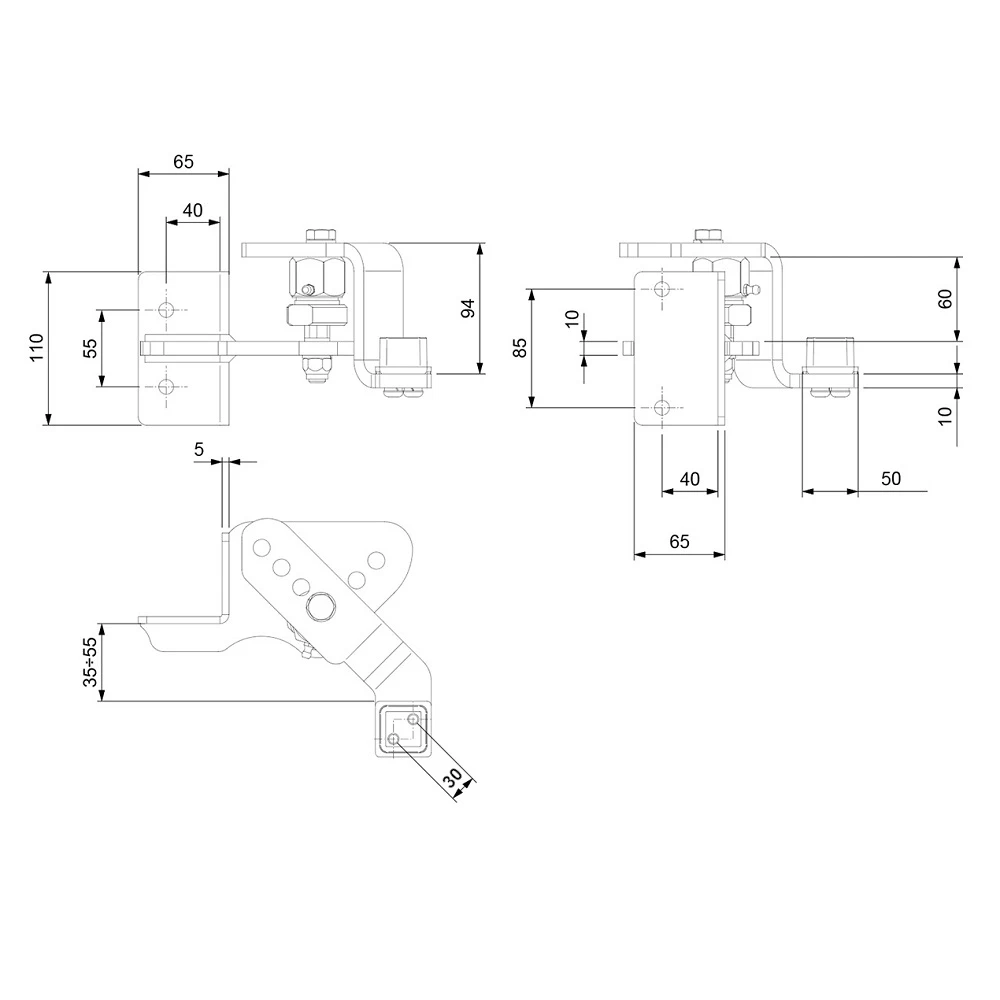

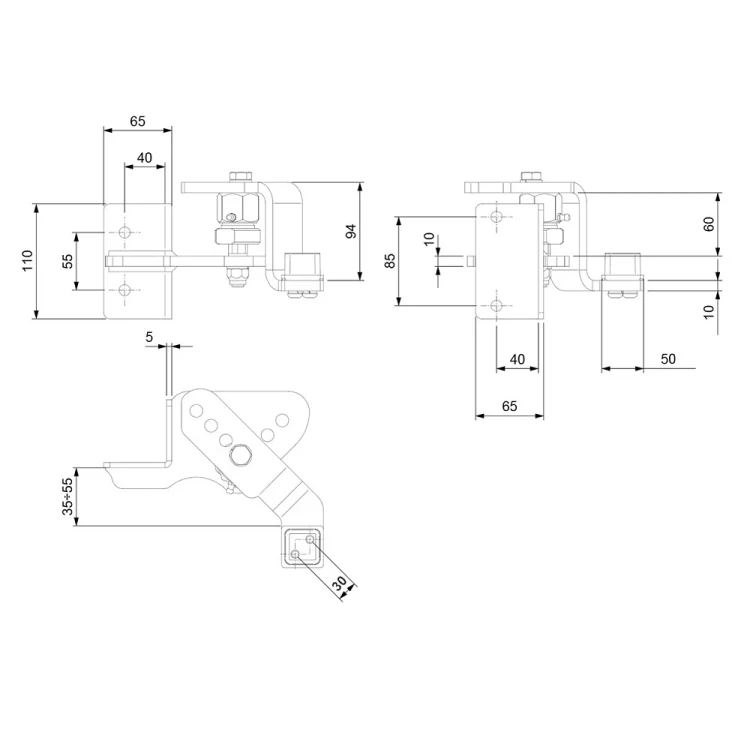

Abmessungen und Montagedaten
- Höhe des Montageblech: 110 mm
- Breite des Montageblech: 65 mm
- Lochabstand Montage (vertikal): 55 mm (Träger) / 85 mm (Seitenblech)
- Abstand Lochachsen von Kante: 40 mm
- Stärke des Montageblech: 5 mm
- Stärke des Scharnierarms: 10 mm
- Höhe des Scharniermechanismus: 94 mm
- Abstand zwischen den Armen: 60 mm
- Breite des Pfostenbefestigungselements: 50 mm
- Vierkantbolzen: 30 mm
- Regulierungsbereich Abstand: 35–55 mm
- Gesamtlänge (L): 220 mm
- Gewicht des Sets: 5,8 kg
- EAN: 8028390517504
Das Comunello Scharnier-Set ist eine bewährte Lösung für professionelle Flügeltor-Installationen unter schwierigen Geländebedingungen. Die elektrolytische Verzinkung gewährleistet langanhaltenden Korrosionsschutz, und die Schmiernippel garantieren wartungsfreien Betrieb über Jahre.
