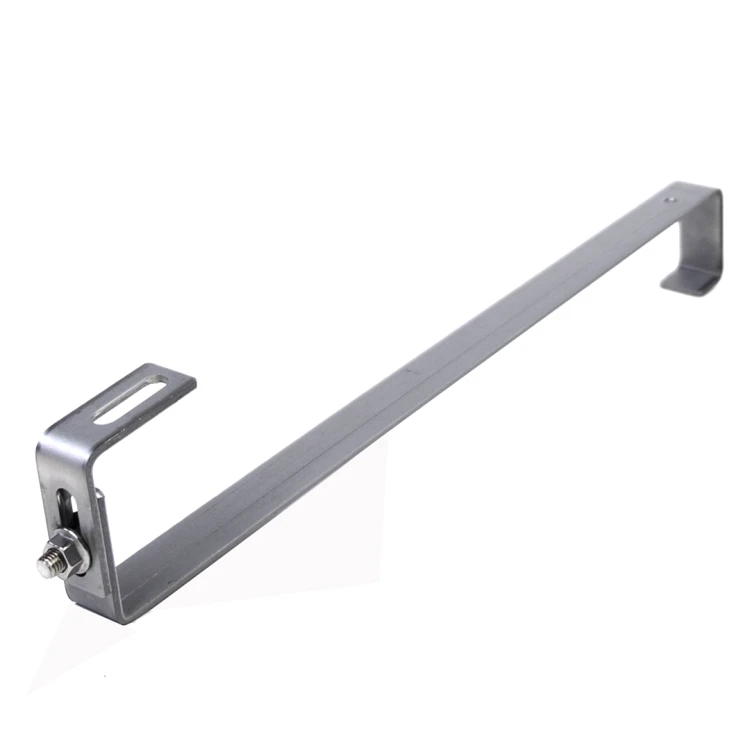

Dachhaken S520 verstellbar für Schrägdächer

Go to Product feedback

Verstellbarer Dachhaken 520x30x4mm aus Edelstahl 1.4016 mit M10-Bohrung für Montageschiene. Geeignet für die Montage von PV-Modulen auf Ton- oder Betonziegeln bis 60mm. Ermöglicht den Ausgleich von Unebenheiten der Dachkonstruktion.

Go to full description
with VAT without VAT
Price € 5,16
incl. 20% VAT

Shipping costs are not included in the price.

Variante wählen:

Individual variants may differ in price

Verpackungsoptionen

stk.
Availability:
Auf Lager (große Menge)
Shipping time: 24 Stunden

Produkteigenschaften

[PIM] Haki i mocowania #22

  • Typ S-Dachhaken
  • Verstellung Ja
  • Stahlklasse H17

Beschreibung

Dachhaken S520 verstellbar für Schrägdächer

Verstellbarer Dachhaken S für Schrägdächer, Edelstahl 1.4016 mit den Abmessungen 520x30x4 mm und M10-Bohrung für Profile von Photovoltaik-Montagesystemen.

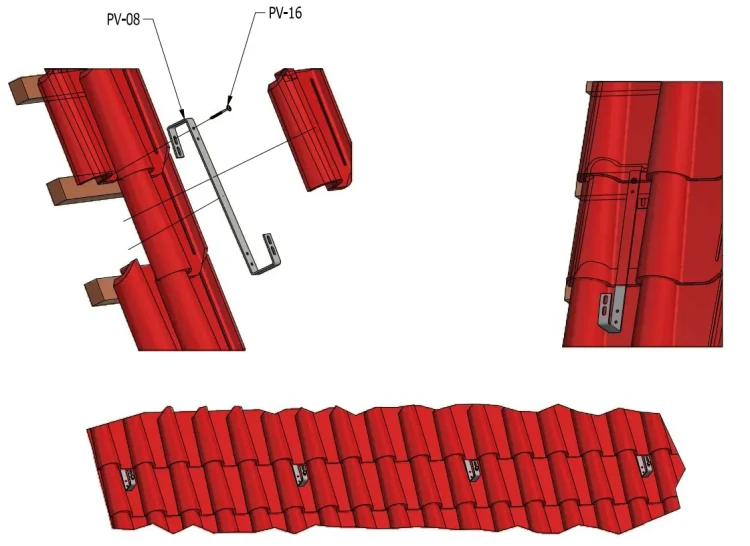

Der Dachhaken S ist für die Montage von Photovoltaikmodulen auf Dächern mit Keramik- oder Betonziegeln mit einer maximalen Dicke von 60 mm vorgesehen. Die Halterung ermöglicht die Befestigung von Montageschienen mit den Abmessungen 40×40 mm an Dachlatten mit einer maximalen Dicke von 50 mm. Sie ist aus Edelstahl gefertigt und garantiert Schutz vor ungünstigen Witterungseinflüssen. Im oberen Teil des Elements befindet sich eine M7-Bohrung für eine M6-Schraube, die das Anschrauben der Halterung an die Dachlatte und die Erhöhung der Konstruktionssteifigkeit ermöglicht. Das Langloch im Steg erlaubt die Korrektur der Ausrichtung der Montageschienen.

  • Die im Haken verwendete Verstellung dient zum Ausgleich von Unebenheiten des Dachstuhls, an dem die Haken befestigt werden. Bei Gebäuden mit unsorgfältig ausgeführtem Dachstuhl ist dies die einzige Möglichkeit, eine stabile Halterung für die horizontalen Konstruktionsschienen zur Montage der Solarmodule präzise vorzubereiten.

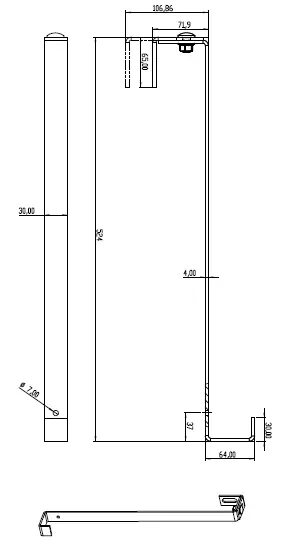

  • Die Montageart ist analog zum Haken ohne Verstellung. Die genauen Abmessungen des Hakens sind in den obigen Grafiken dargestellt.
  • Der Stahl H17, aus dem die Haken gefertigt sind, zeichnet sich durch hohe Beständigkeit gegen ungünstige Umweltbedingungen aus (Edelstahl).
