Doppelgewindeschraube M10x250 aus Edelstahl A2 für die Photovoltaik-Montage

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.14 kg

Preis/ stk.: € 0,94 0.94

inkl. 20% MwSt., zzgl. Versandkosten

Nettopreis/ stk.: € 0,78

zzgl. 20% MwSt., zzgl. Versandkosten

* Verpackungsoptionen:

Stück
Paket: 250 Stück
Paket: 6000 Stück
Paket: 12000 Stück

Menge stk.

Gesamt:

Produkt nicht verfügbar

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

Anbieter: -

Produktcode: PV-06-02

Einem Freund empfehlen

Beschreibung

Doppelgewindeschraube M10x250 aus Edelstahl A2 für die Photovoltaik-Montage

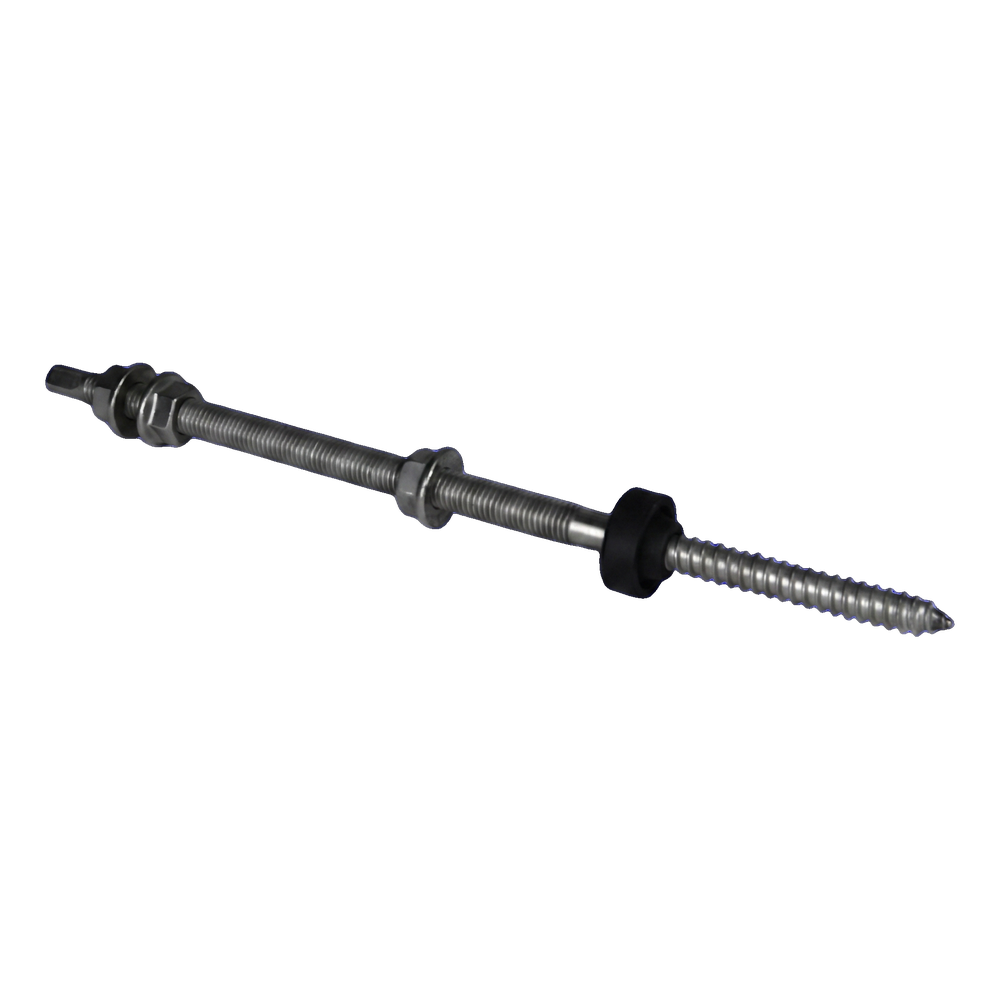

Doppelgewindeschraube M10x250 aus Edelstahl A2 mit Bundmuttern und EPDM-Dichtscheibe

Doppelgewindeschraube M10×250 aus Edelstahl A2 (1.4301) ist ein zentrales Montageelement für Photovoltaikanlagen auf Schrägdächern. Die Konstruktion mit doppeltem Gewinde — Holzgewinde an einem Ende und metrisches Gewinde M10 am anderen — ermöglicht das direkte Einschrauben in den Dachsparren und anschließend die Befestigung eines Adapters oder Dreiecks mittels der beiliegenden Bundmuttern. Die integrierte EPDM-Dichtscheibe sorgt für eine dichte Abdichtung der Durchdringung der Dachhaut und schützt die Konstruktion vor eindringendem Wasser. Die Schraube wird als Komplettset mit Bundmuttern und EPDM-Dichtscheibe verkauft — sofort einsatzbereit, ohne dass zusätzliche Verbindungselemente ausgewählt werden müssen.

Anwendung und Montagevorteile

Montage von Dachadaptern und Dreiecken für Photovoltaiksysteme auf Schräg- und Flachdächern

Kompatibel mit Dacheindeckungen aus Blech, Schindeln und Bitumenbahnen — Holzgewinde wird direkt in den Dachsparren eingeschraubt

Das doppelte Gewinde macht separate Verankerungen überflüssig — ein Element verbindet die Dachkonstruktion mit dem PV-System

Austenitischer Edelstahl A2 garantiert Langlebigkeit und Korrosionsbeständigkeit bei jeder Witterung

Die EPDM-Dichtung am Mutternbund schützt die Durchdringungsstelle vor Undichtigkeiten

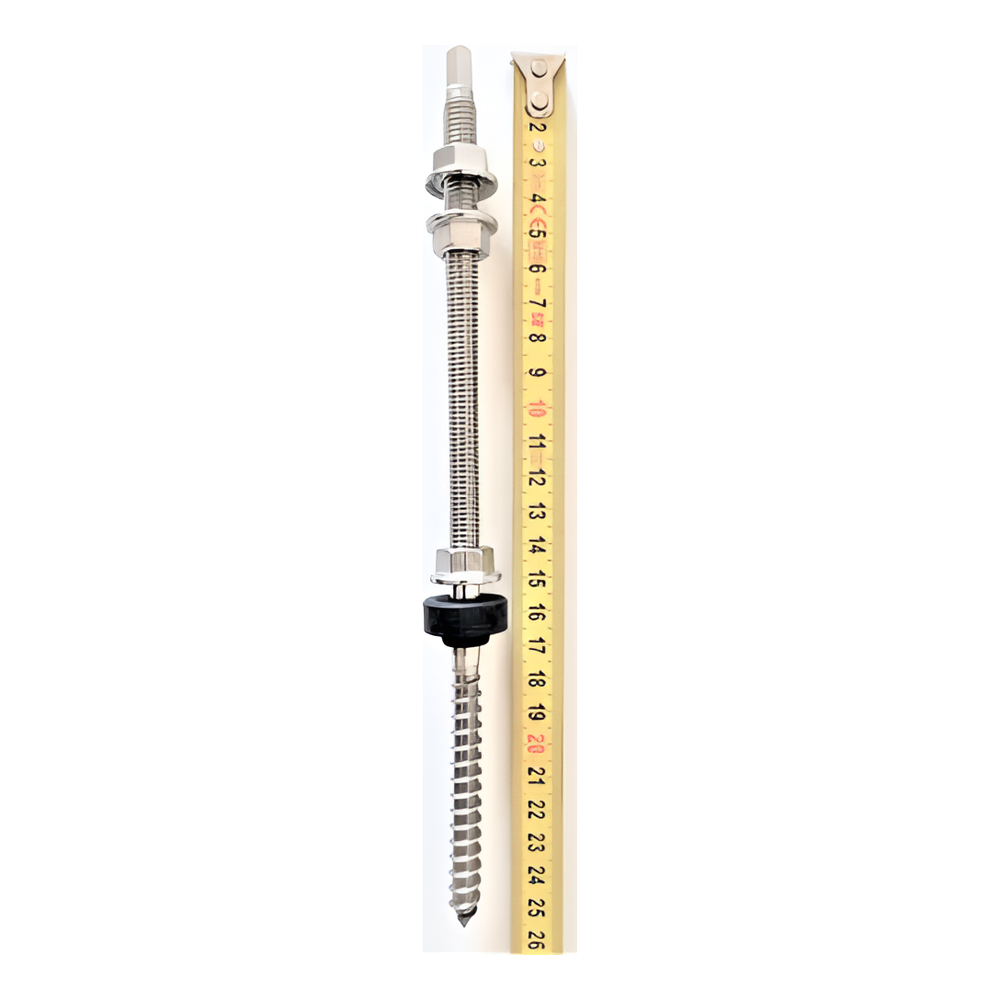

Doppelgewindeschraube M10x250 neben einem Maßband — Ansicht zur Veranschaulichung der Länge von 250 mm

Dank einer Länge von 250 mm gewährleistet die Schraube eine ausreichende Verankerungstiefe im Dachsparren auch bei dickeren Dachschichten. Das Holzgewinde-Ende wird direkt in die Holzkonstruktion des Dachs eingeschraubt und sorgt für eine sichere und stabile Befestigung. Das andere Ende mit dem metrischen Gewinde M10 dient zur Aufnahme des Adapters — die Bundmuttern mit EPDM-Dichtung drücken das Montageelement fest und dichten gleichzeitig die Durchdringungsstelle der Dacheindeckung ab. Diese Konstruktion ermöglicht dem Installationsbetrieb eine schnelle Montage ohne zusätzliche Abdichtung mit Silikon oder anderen Dichtmassen.

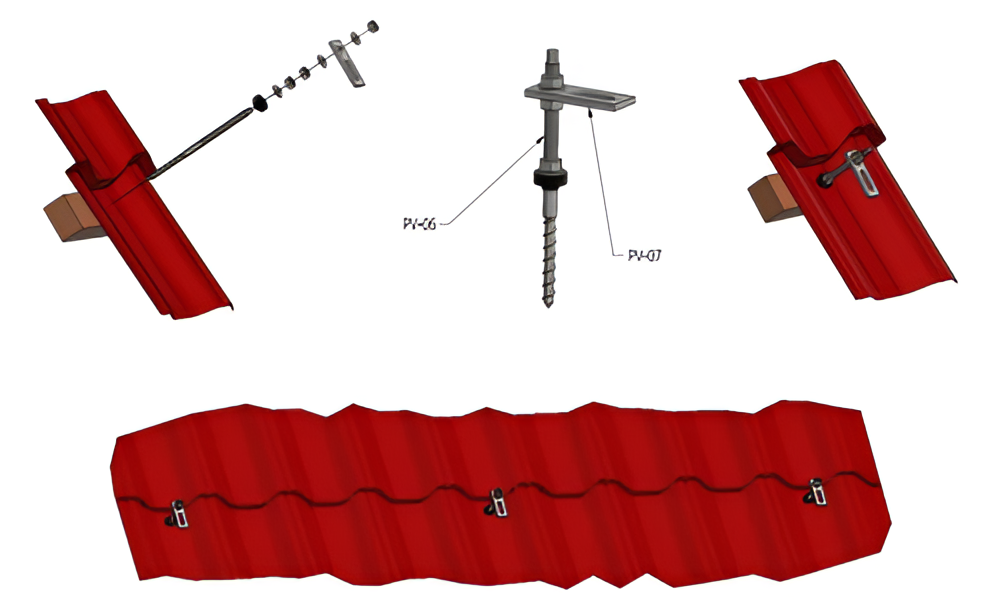

Montageschema der Doppelgewindeschraube auf einem Schrägdach mit Blechdachziegel — Ansicht mit Adapter

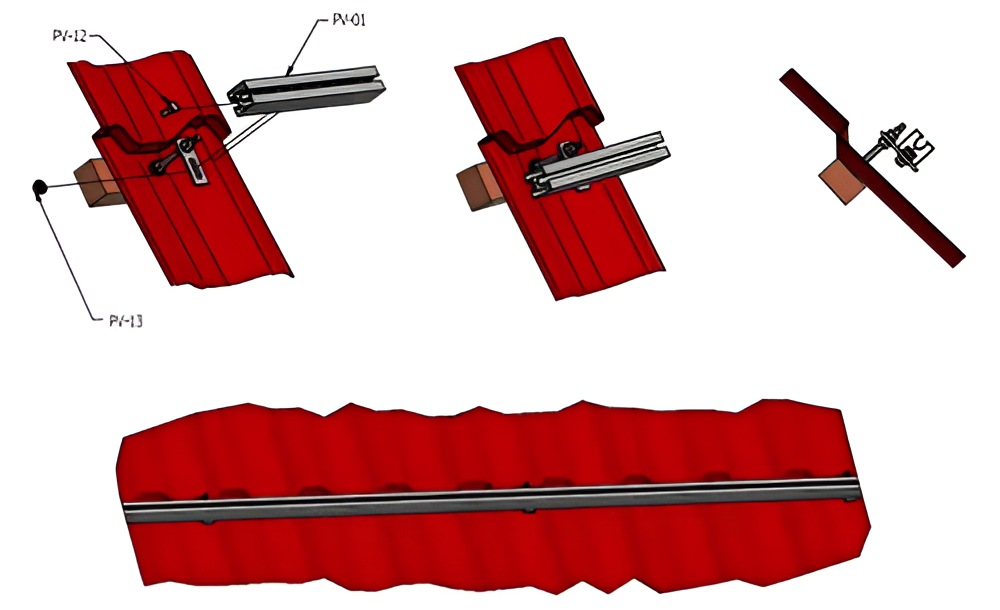

Montageschema der kompletten PV-Konstruktion auf dem Dach — Doppelgewindeschraube mit Adapter und Montageschiene

Video zur Vorstellung der Doppelgewindeschraube und der Komponenten des PV-Montagesystems

Video zur Montage der Komponenten der Photovoltaik-Konstruktion auf dem Dach

Technische Parameter

Gewinde / Nominaldurchmesser	M10
Länge	250 mm
Kopftyp / Form	Doppelgewinde — Holzgewinde + metrisches Gewinde
Gewicht	0,14 kg

Material und Beschichtung

Material	Edelstahl A2 (1.4301 / AISI 304)
Korrosionsbeständigkeit	hoch — austenitischer Stahl mit Nickelzusatz, beständig gegen alle Witterungsbedingungen

Setinhalt

Anwendung	Befestigung von PV-Adaptern und Dreiecken an der Holzkonstruktion des Dachs (Blech, Schindeln, Bitumenbahn)
Kompatible Komponenten	Dachadapter, Dreiecke für Flachdächer, Bundmuttern
Im Set enthalten	Doppelgewindeschraube M10×250, Bundmuttern, EPDM-Dichtscheibe

Technische Daten

Produkttyp	Doppelgewindeschraube
Gewindeart	M10
Länge [mm]	250
