Drahtseilklemme für Stahlseile verzinkt 22 mm – Äquivalent zu DIN 741
Leave feedback on the product
Drahtseilklemme für Stahlseile 22 mm, verzinkt, gemäß DIN 741. Gewinde M14, Bügel und Muttern aus Stahl C15, Körper aus Gusseisen. Höhe 86 mm, Schenkelabstand 37 mm, Gewicht 0,346 kg/Stk. Zum Abschließen und Verbinden von Seilen.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-559
Produkteigenschaften
[PIM] zaciski-kausze-i-tulejki-do-lin #1049
- Art des Zubehörs Drahtseilklemme
- Durchmesser 22
- Gewindeart M14
Beschreibung
Drahtseilklemme für Stahlseile verzinkt 22 mm – Äquivalent zu DIN 741

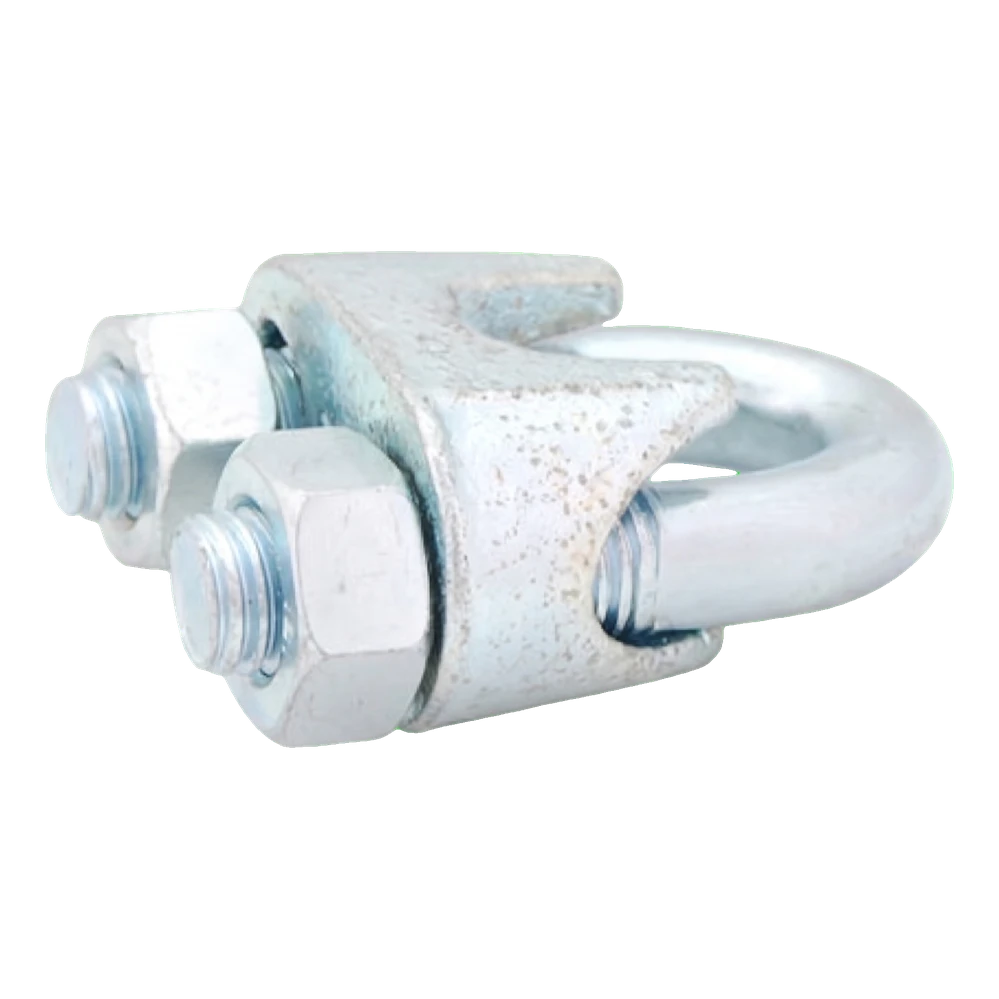

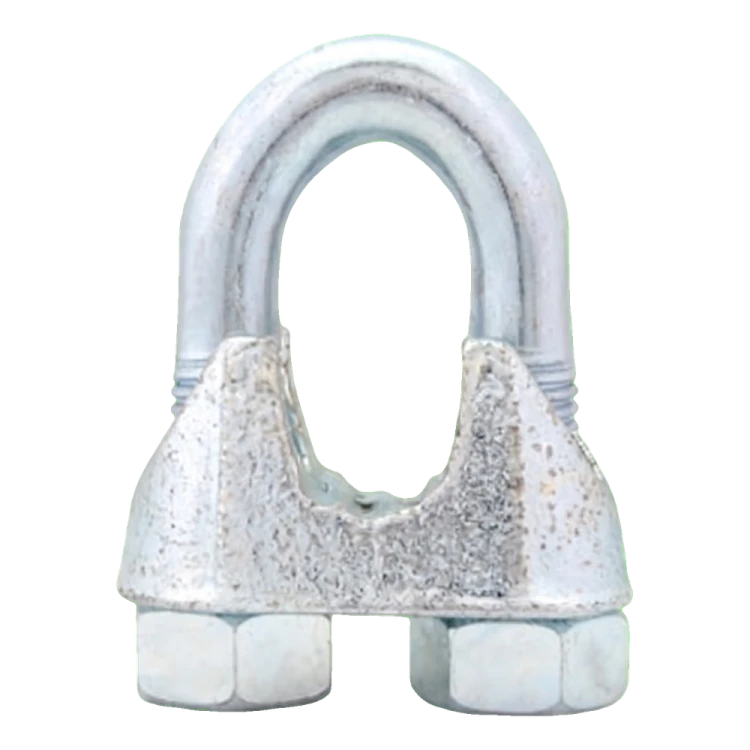

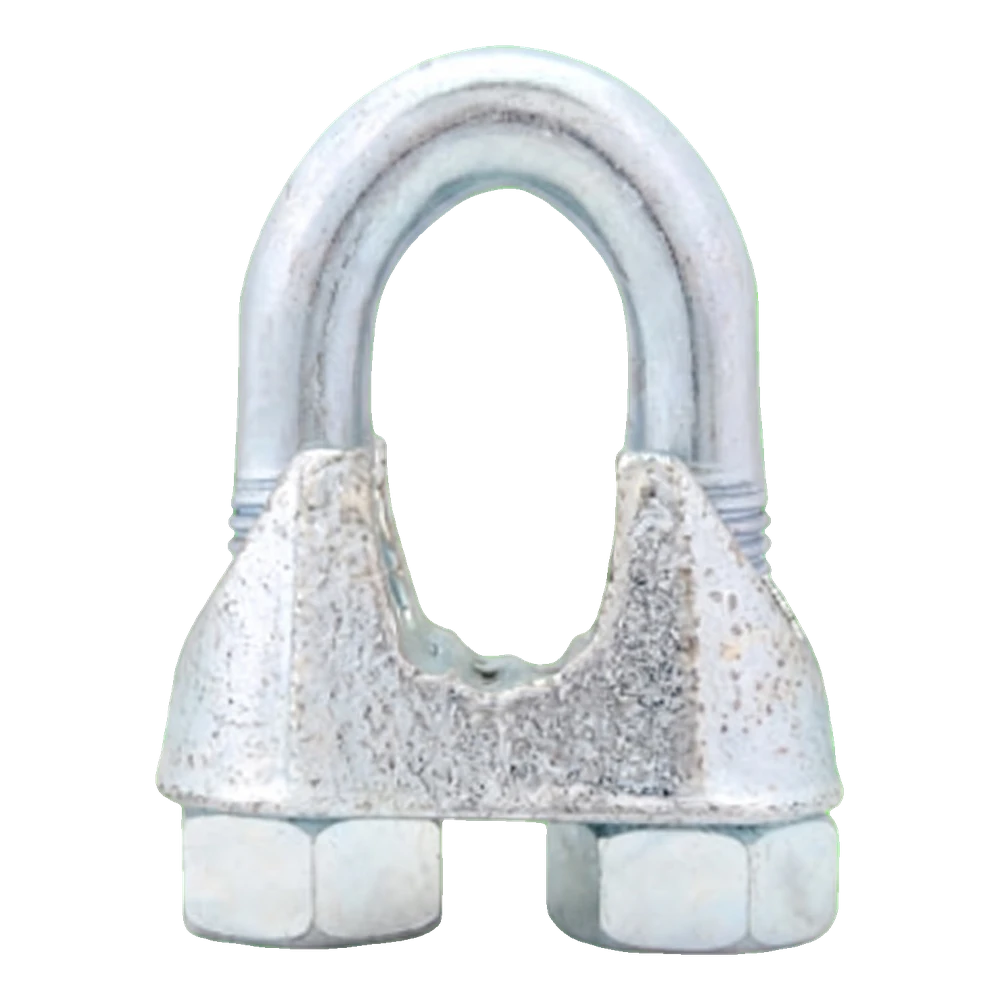

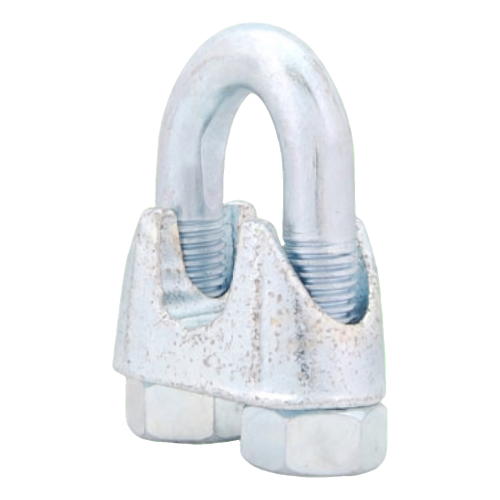

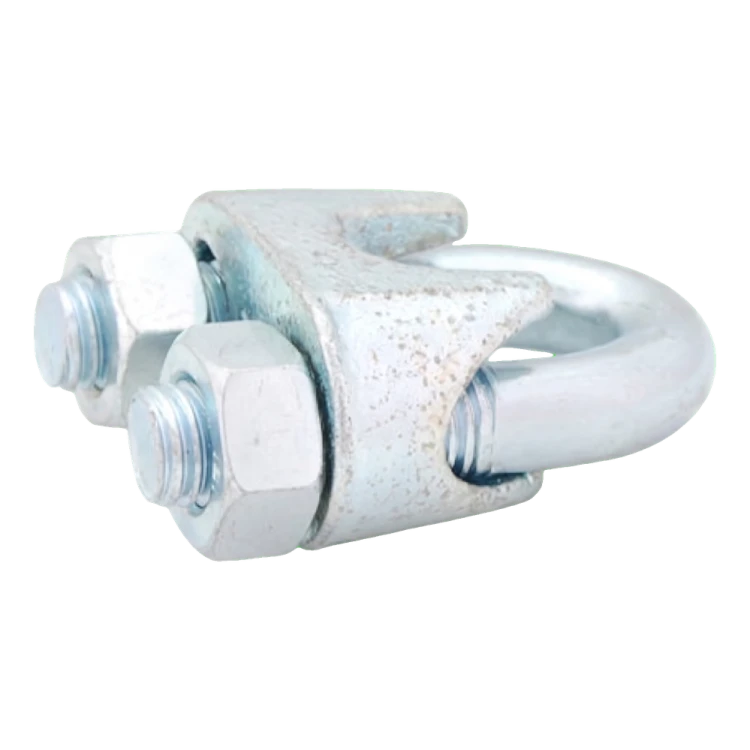

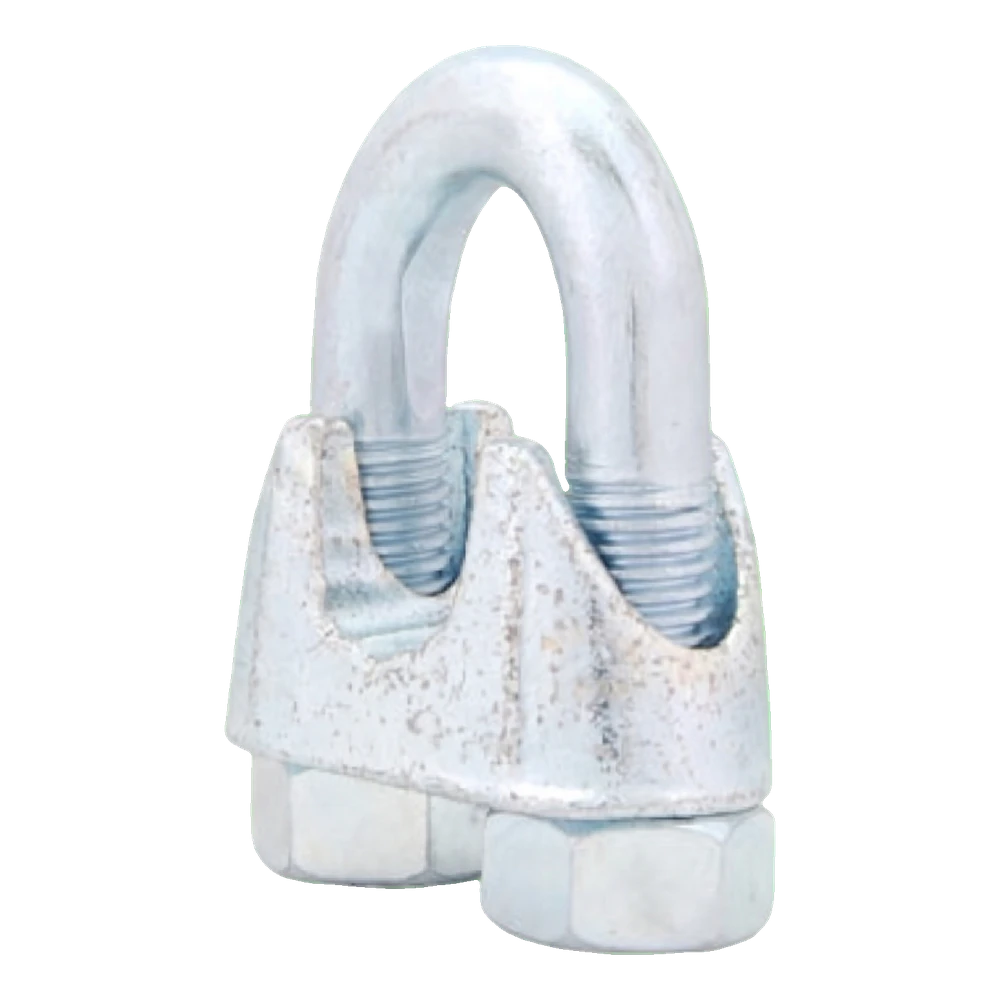

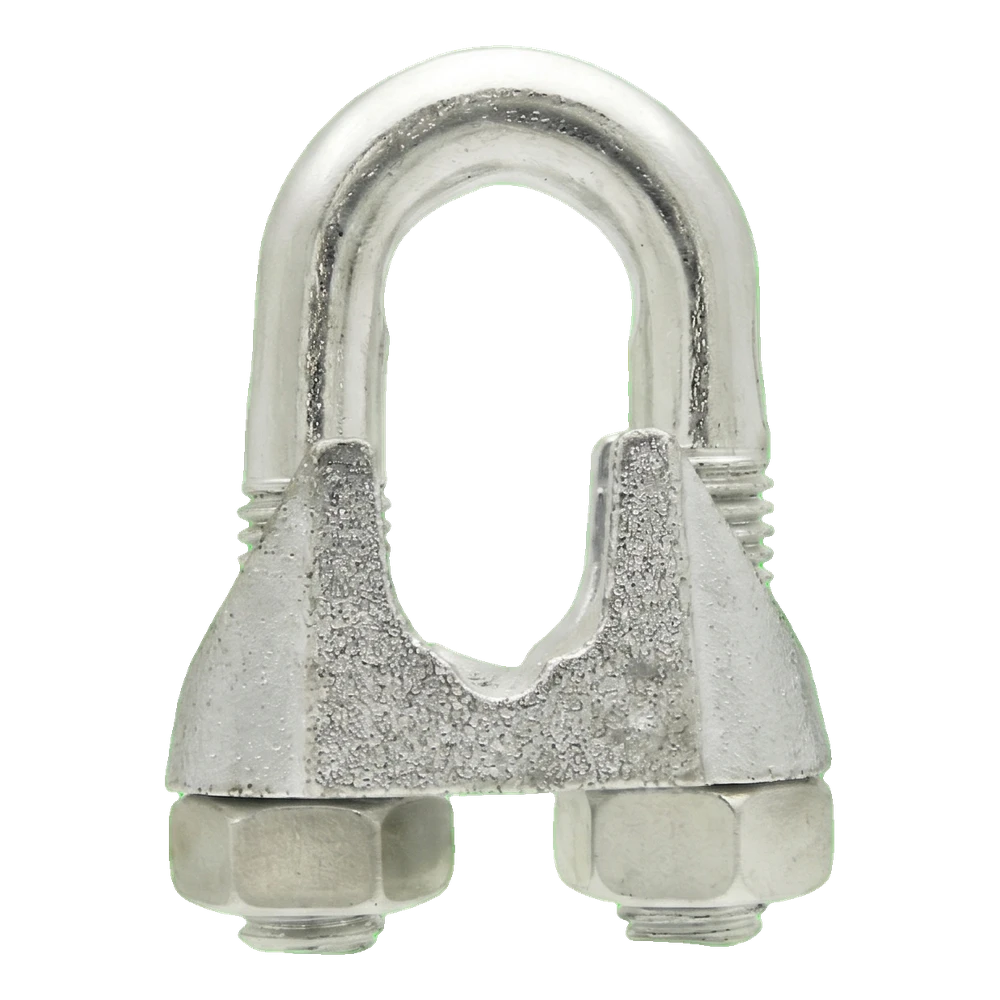

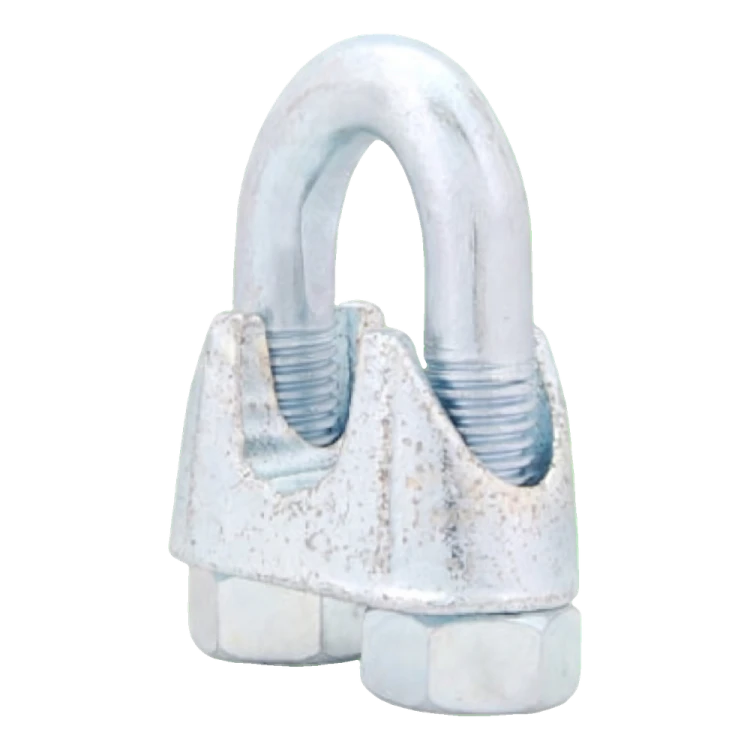

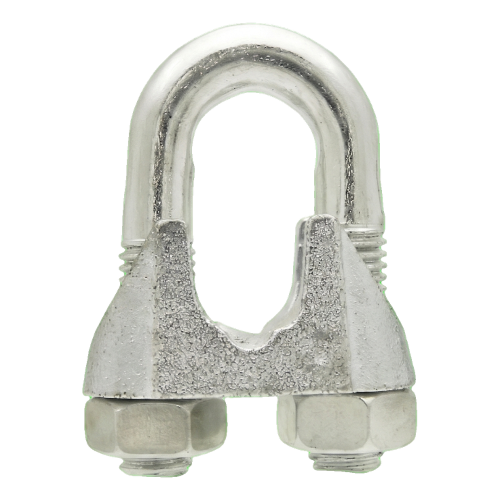

Drahtseilklemme DIN 741 für Stahlseile mit einem Durchmesser von 22 mm — zuverlässiges Seilzubehör zum Formen von Schlaufen sowie zum Verbinden und Abschließen von Seilen. Die Bügelkonstruktion besteht aus einem U-förmigen Bügel, einem Körper (Sattel) und zwei Anzugsmuttern. Das Element ist aus Stahl C15 (Bügel und Muttern) sowie Gusseisen (Körper) gefertigt und mit einer Zinkbeschichtung geschützt, die auch unter rauen Witterungsbedingungen Korrosionsbeständigkeit bietet. Das Produkt erfüllt die Anforderungen der Norm DIN 741, was gleichbleibende Abmessungen und sichere Montage auf jeder Baustelle gewährleistet. Wird einzeln verkauft — Sie bestellen genau so viele Stück, wie Sie für Ihren konkreten Auftrag benötigen.
Vorteile der Bügelkonstruktion
- Die genormte Sattelgeometrie sorgt für gleichmäßigen Anpressdruck auf das Seil über die gesamte Breite — ohne punktuelles Quetschen, das die Litzen beschädigen könnte

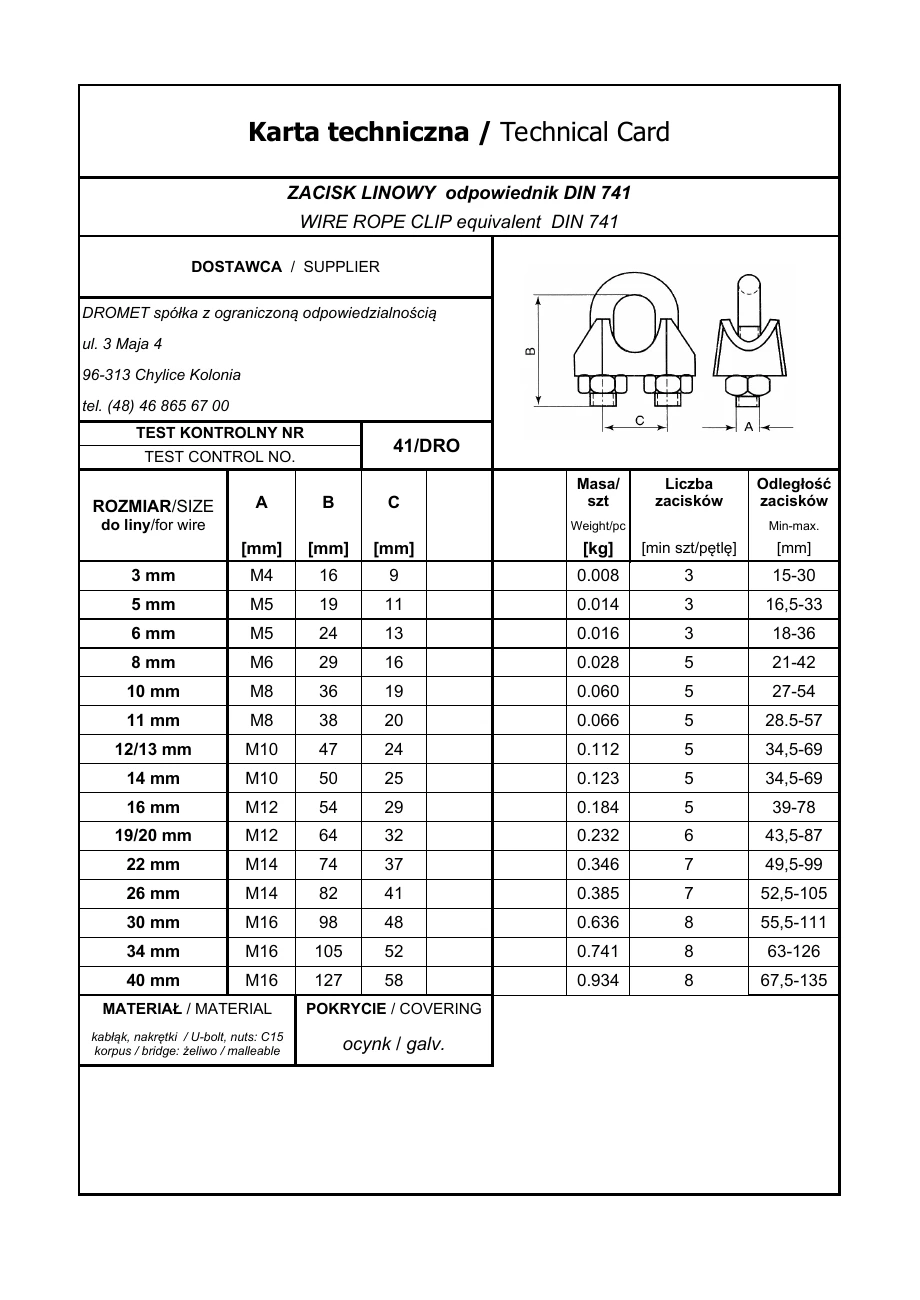

- Der Hersteller gibt präzise Montagehinweise an (erforderliche Anzahl der Klemmen pro Schlaufe und deren Abstand), was die korrekte Ausführung des Seilabschlusses erleichtert
- Zwei Muttern am Bügel ermöglichen eine genaue Einstellung der Anzugskraft mit handelsüblichen Schlüsseln
- Die Zinkbeschichtung schützt vor Korrosion und ermöglicht den Einsatz der Klemmen im Außenbereich — bei Abspannungen, Mastverseilungen oder Konstruktionssicherungen

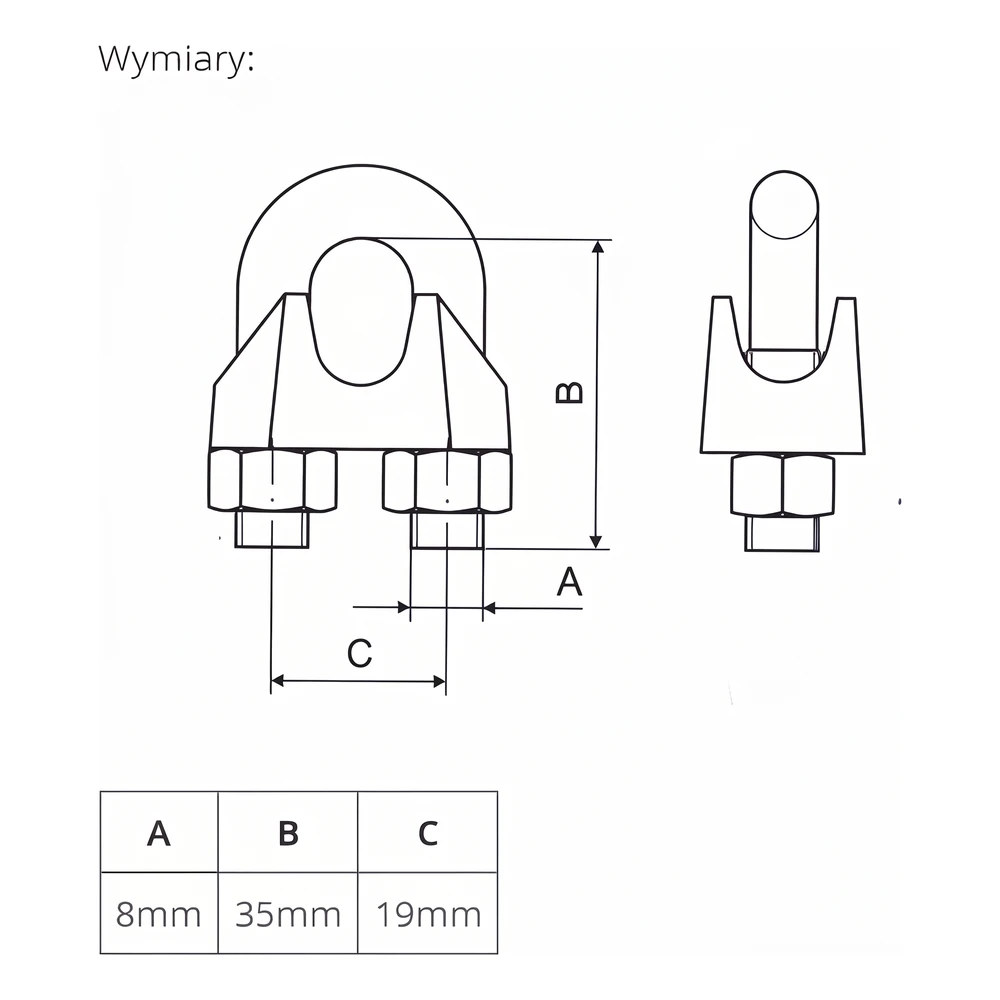

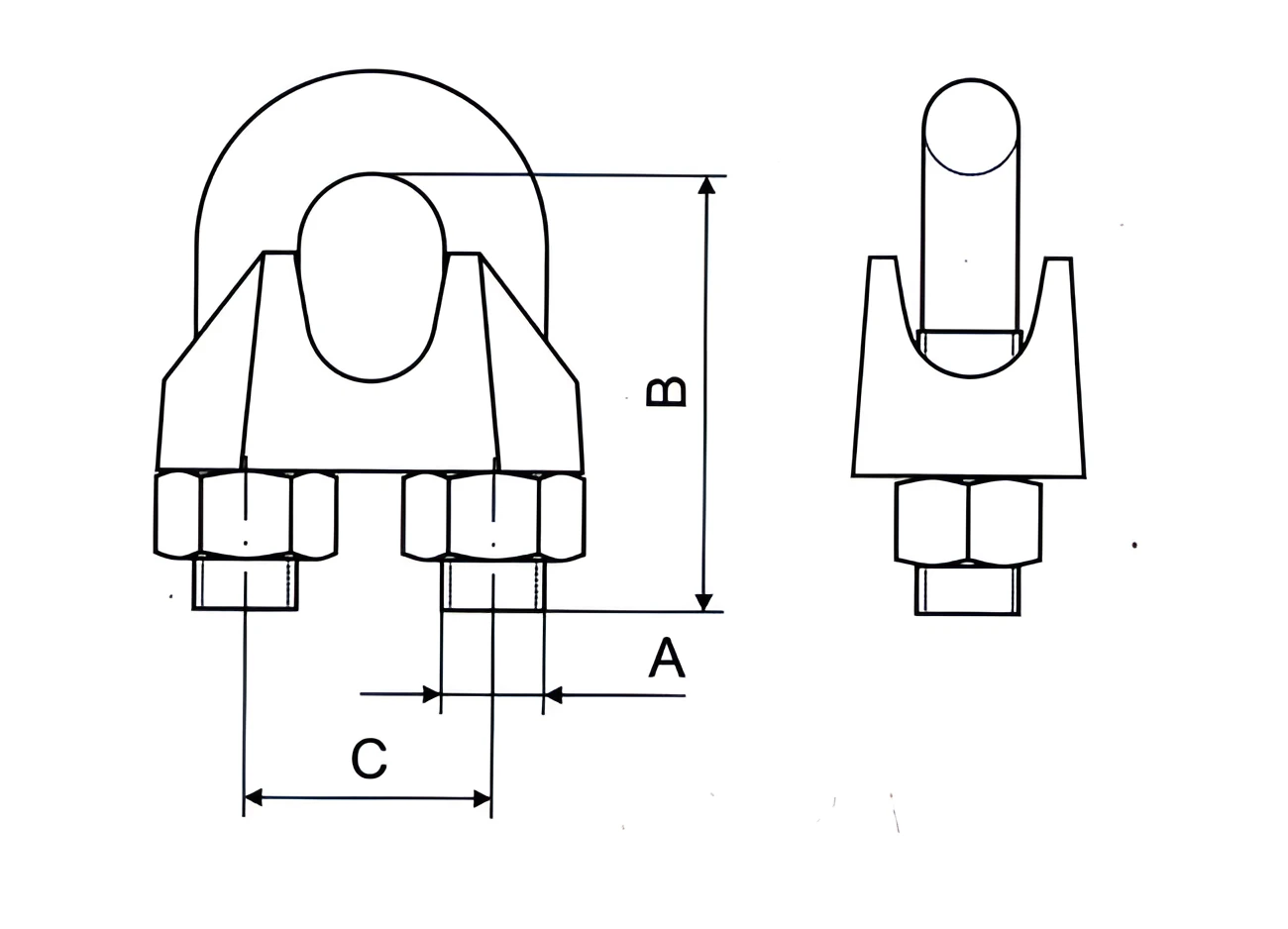

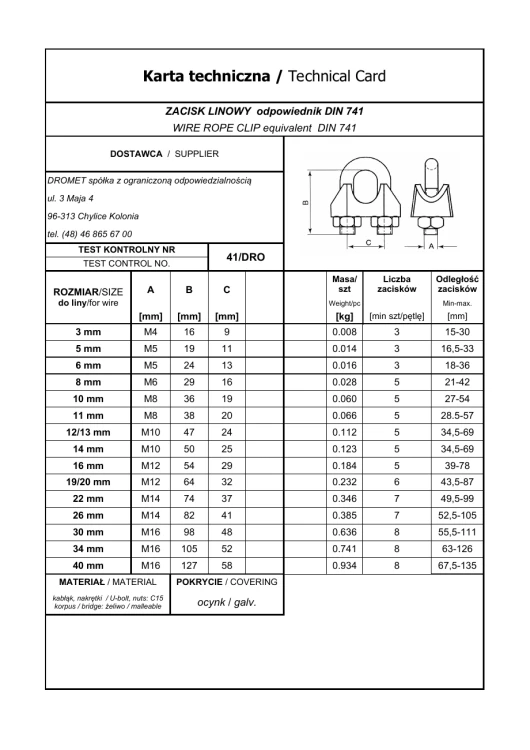

Die Maßbezeichnungen in der technischen Zeichnung entsprechen den Parametern der Klemme: A — Gewinde der Muttern, B — Gesamthöhe der Klemme, C — Schenkelabstand des Bügels (Sattelbreite). Dank der genormten Konstruktion sind die Abmessungen in jeder Produktionscharge reproduzierbar, sodass ein individuelles Anpassen der Elemente auf der Baustelle entfällt.
