Dromet Ring-Spreizanker PSRe M6x70/12, verzinkt
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringankerdübel PSRe M6x70 mm verzinkt für Beton
Der Ringankerdübel PSRe M6×70 der Marke Dromet ist ein zuverlässiges mechanisches Verbindungselement mit Ringkonstruktion, das für die dauerhafte Befestigung in ungerissenem Beton, Naturstein mit dichtem Gefüge sowie Vollziegel bestimmt ist. Dank seiner kompakten Abmessungen und eines Gewichts von nur 15 g eignet er sich hervorragend zur Montage leichter Konstruktionselemente – Profile, Halterungen, Befestigungen und Installationszubehör.
Der Dübel verfügt über die Europäische Technische Zulassung ETA 05/0242, das CE-Zertifikat sowie die nationale Zulassung AT-15-7574/2008, was die Übereinstimmung mit den Anforderungen der europäischen Normen garantiert und die Zulassung zur Verwendung in Bauwerken bestätigt.
Anwendung
Der Dübel PSRe ist für die Befestigung von Profilen und Metallkonstruktionen, Gitterrosten, Geländern, Maschinen sowie anderen Konstruktionselementen und der Ausstattung von Objekten vorgesehen. Der Untergrund muss aus ungerissenem Beton mind. der Klasse B20 (C16/20), Naturstein mit dichtem Gefüge oder Vollziegel bestehen.
Technische Parameter
- Bezeichnung: PSRe 6x70/12
- Gewinde: M6
- Bohrdurchmesser (Ø): 6 mm
- Gesamtlänge (L): 70 mm
- Dicke des zu befestigenden Elements (E): 12 mm
- Verankerungstiefe (F): 55 mm
- Bohrlochtiefe (D): 100 mm
- Material: Baustahl, elektrolytisch verzinkt
- Konstruktion: Ringform mit Mutter und Unterlegscheibe
- Gewicht: 0,015 kg
- EAN: 5907518660977
- Verkaufseinheit: Stück

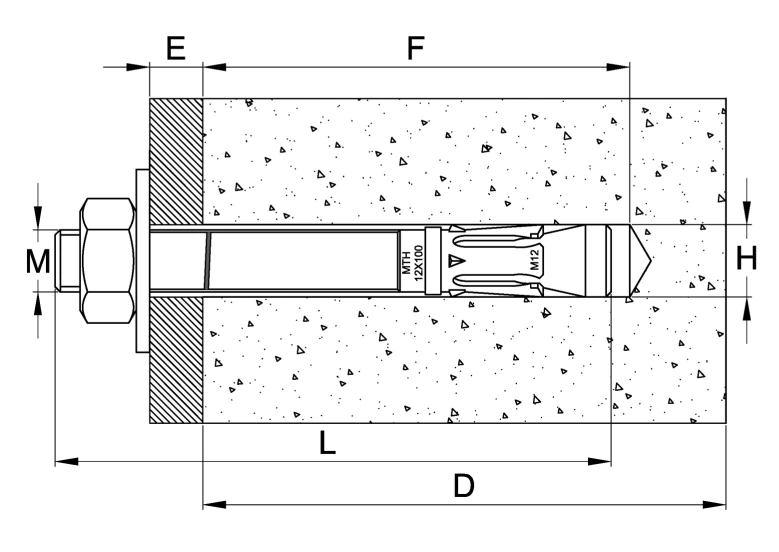

Montageschema und Maßangaben
Die Schnittzeichnung zeigt die korrekte Montage des Dübels im Betonuntergrund mit den Kennzeichnungen der wichtigsten Parameter:
- M — Gewindedurchmesser
- L — Gesamtlänge des Dübels
- D — Mindesttiefe der Montagebohrung
- F — Verankerungstiefe im Untergrund
- E — Dicke des zu befestigenden Elements (herausragender Abschnitt)
- H — Bohrlochdurchmesser im Beton
Montageempfehlungen
- Die Montagebohrung ist senkrecht zur Untergrundfläche zu bohren und gründlich zu reinigen
- Der Dübel sollte sich mit leichten Hammerschlägen in die Bohrung einführen lassen
- Das Anziehen der Mutter darf ausschließlich mit einem Drehmomentschlüssel erfolgen
- Nach dem Spreizen des Dübels muss die Unterlegscheibe unter der Mutter fest an das zu befestigende Element gepresst sein
- Die in der technischen Zulassung AT-15-7574/2008 enthaltenen Parameter dürfen nicht überschritten werden
Zertifikate und Zulassungen
- Europäische Technische Zulassung: ETA 05/0242
- Zertifikat: CE
- Nationale technische Zulassung: AT-15-7574/2008
