Dromet Ringanker-Spreizdübel PSRe M8x130/60 verzinkt
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringspreizanker PSRe M8x130/60 Stahl verzinkt
Ringspreizanker PSRe 8x130/60 der Marke Dromet ist eine bewährte Lösung für die dauerhafte Befestigung von Montageprofilen, Metallkonstruktionen, Gittern, Geländern, Maschinen und anderen Ausstattungselementen von Gebäuden. Er wurde für Untergründe aus ungerissenem Beton min. B20, Naturstein mit dichter Struktur sowie Vollziegel entwickelt — typische Untergründe, wie sie auf Photovoltaik-, Industrie- und Infrastrukturbaustellen vorkommen.
Die ringförmige Konstruktion mit Mutter und Unterlegscheibe sorgt für eine sichere Spreizung im Montageloch und eine hohe Tragfähigkeit. Der Anker besteht aus Baustahl mit Korrosionsschutz in Form einer galvanischen Verzinkung, die Korrosionsbeständigkeit in Innenräumen und mäßig feuchten Umgebungen gewährleistet.
Zertifikate und Zulassungen
Der Anker verfügt über die Europäische Technische Zulassung ETA 05/0242 sowie das CE-Zeichen und ist zudem durch die nationale Zulassung AT-15-7574/2008 abgedeckt. Dadurch kann er bei anspruchsvollen konstruktiven Befestigungen eingesetzt werden, bei denen eine dokumentierte Tragfähigkeit und Normkonformität erforderlich sind.
Technische Daten
- Bezeichnung: PSRe 8x130/60
- Gewinde: M8
- Bohrdurchmesser (fi): 8 mm
- Gesamtlänge (L): 130 mm
- Dicke des zu befestigenden Elements (E): 60 mm
- Verankerungstiefe (F): 65 mm
- Lochtiefe (D): 100 mm
- Material: Baustahl, galvanisch verzinkt
- Konstruktion: ringförmig mit Mutter und Unterlegscheibe
- Gewicht: 0,046 kg
- EAN: 5907518696792
- Verkaufseinheit: Stück

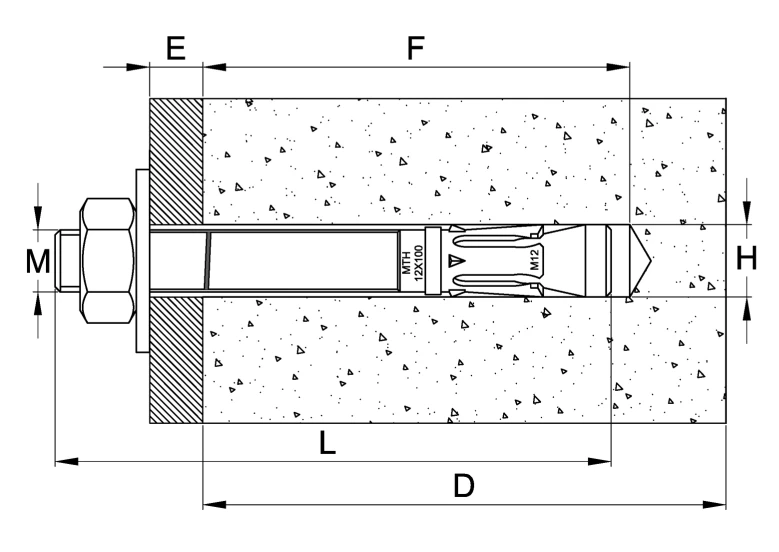

Montageschema und Maßangaben
Die Schnittzeichnung veranschaulicht die korrekte Positionierung des Ankers im Betonuntergrund. Die wichtigsten Montagemaße sind im Schema gekennzeichnet:
- M — Gewindedurchmesser des Ankers
- E — Dicke des zu befestigenden Elements (Abstand von der Untergrundoberfläche zur Mutter)
- F — Verankerungstiefe im Untergrund
- L — Gesamtlänge des Ankers
- D — Mindesttiefe des gebohrten Lochs
- H — Durchmesser des gebohrten Lochs
Montageempfehlungen
- Das Montageloch ist senkrecht zur Untergrundfläche zu bohren und gründlich von Staub zu befreien
- Den Anker mit leichten Hammerschlägen in das Loch einführen
- Das Anziehen mit einem Drehmomentschlüssel durchführen — das in der Zulassung angegebene Anzugsmoment nicht überschreiten
- Nach dem Spreizen des Ankers muss die Unterlegscheibe unter der Mutter fest an das zu befestigende Element gepresst sein
- Montageparameter und Tragfähigkeiten gemäß der Technischen Zulassung AT-15-7574/2008 — diese dürfen nicht überschritten werden
Einsatz in Photovoltaikanlagen
Der Anker PSRe M8 wird von Montageteams gerne zur Verankerung von PV-Tragkonstruktionen in Decken, Wänden und Betonfundamenten eingesetzt. Dank der ETA- und CE-Zertifizierung stellt er eine zuverlässige Befestigung dar, die die Planungsanforderungen erfüllt und die technische Abnahme der Anlage erleichtert.
