Dromet Ringankerbolzen PSRe M20x170/23 verzinkt
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringankerbolzen PSRe M20×170/23 verzinkt für Beton
Der Ringankerbolzen PSRe 20×170/23 der Marke Dromet ist ein belastbares Spreizankerelement mit Ringkonstruktion, das zur dauerhaften Befestigung von Montageprofilen, Metallkonstruktionen, Gittern, Geländern, Maschinen sowie anderen Konstruktionselementen und Gebäudeausstattungen bestimmt ist. Dank des Gewindes M20 und der Gesamtlänge von 170 mm bietet er eine hohe Tragfähigkeit auch bei anspruchsvollen Anwendungen — unter anderem bei der Montage schwerer Tragkonstruktionen für Photovoltaikanlagen.
Der Anker ist für die Verankerung in ungerissenem Beton mind. Klasse B20, Naturstein mit dichtem Gefüge sowie Vollziegel vorgesehen. Er verfügt über die Europäische Technische Zulassung ETA 05/0242, das CE-Zertifikat sowie die nationale Technische Zulassung AT-15-7574/2008, was die Erfüllung höchster Sicherheits- und Tragfähigkeitsstandards bestätigt.
Technische Parameter
- Bezeichnung: PSRe 20x170/23
- Gewinde: M20
- Bohrdurchmesser (Ø): 20 mm
- Gesamtlänge (L): 170 mm
- Dicke des zu befestigenden Elements (E): 23 mm
- Verankerungstiefe (F): 135 mm
- Bohrlochtiefe (D): 206 mm
- Material: Baustahl, galvanisch verzinkt
- Konstruktion: Ringform mit Mutter und Unterlegscheibe
- Gewicht: 0,43 kg
- EAN: 5902706889949
- Verkaufseinheit: Stück

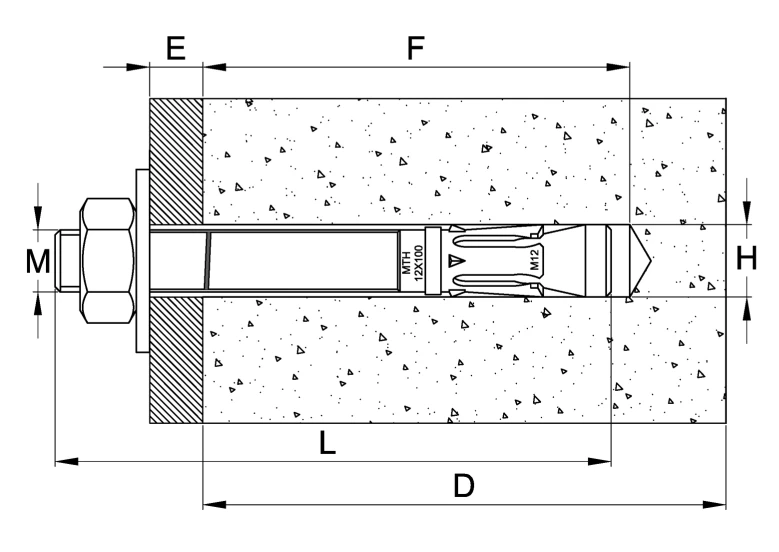

Bezeichnungen in der Querschnittszeichnung:
- M — Gewindedurchmesser des Ankers
- E — Dicke des zu befestigenden Elements (überstehender Teil)
- F — Verankerungstiefe im Untergrund
- L — Gesamtlänge des Ankers
- D — Tiefe der Montagebohrung
- H — Durchmesser der Bohrung im Untergrund
Montageempfehlungen
- Die Montagebohrung ist senkrecht zur Untergrundfläche auszuführen und gründlich vom Bohrstaub zu reinigen
- Der Anker sollte sich mit leichten Hammerschlägen einsetzen lassen
- Die Montage ist mit einem Drehmomentschlüssel durchzuführen
- Nach dem Spreizen des Ankers sollte die Unterlegscheibe unter der Mutter fest an das zu befestigende Element angepresst sein
- Die in der Technischen Zulassung AT-15-7574/2008 angegebenen Parameter dürfen nicht überschritten werden
Zertifikate und Zulassungen
- Europäische Technische Zulassung: ETA 05/0242
- Zertifikat: CE
- Nationale Technische Zulassung: AT-15-7574/2008
Der Ringankerbolzen PSRe von Dromet ist ein bewährtes und zertifiziertes Spreizankerelement, das professionellen Montageteams eine sichere und dauerhafte Befestigung in Beton- und Steinuntergründen ermöglicht. Die komplette Lieferung mit Mutter und Unterlegscheibe erlaubt einen sofortigen Montagebeginn ohne zusätzliche Bestellung von Zubehörteilen.
Technische Daten
| Gewindeart | M20 |
| Länge [mm] | 170 |
