Dromet Ringankerdübel PSRe M16x170/48 verzinkt
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringschlaganker Spreizanker PSRe M16x170/48 verzinkt
Ringschlaganker PSRe M16x170/48 der Marke Dromet ist ein mechanisches Stahlverbindungselement zur dauerhaften Befestigung von Profilen, Metallkonstruktionen, Gittern, Geländern, Maschinen sowie anderen Ausstattungselementen in Betonuntergründen. Dank der ringförmigen Konstruktion mit Mutter und Unterlegscheibe gewährleistet er eine zuverlässige Lastübertragung in ungerissenem Beton ab Klasse min. B20 (C16/20), Naturstein mit dichter Struktur sowie Vollziegel.
Der Anker verfügt über die Europäische Technische Zulassung ETA 05/0242, das CE-Zertifikat sowie die nationale Zulassung AT-15-7574/2008, was seine Übereinstimmung mit den Sicherheitsanforderungen bestätigt und den Einsatz in tragenden Konstruktionsverbindungen ermöglicht. Der Korrosionsschutz in Form von elektrolytisch aufgebrachtem Zink schützt das Verbindungselement vor Korrosion unter Innenraum- und mäßig feuchten Bedingungen.
Abmessungen und technische Daten
- Bezeichnung: PSRe 16x170/48
- Gewinde: M16
- Bohrdurchmesser (fi): 16 mm
- Gesamtlänge (L): 170 mm
- Dicke des zu befestigenden Elements (E): 48 mm
- Verankerungstiefe (F): 110 mm
- Bohrlochtiefe (D): 168 mm
- Material: Baustahl, elektrolytisch verzinkt
- Konstruktion: ringförmig mit Mutter und Unterlegscheibe
- Gewicht: 0,28 kg
- EAN: 5907518663800
- Verkaufseinheit: Stück

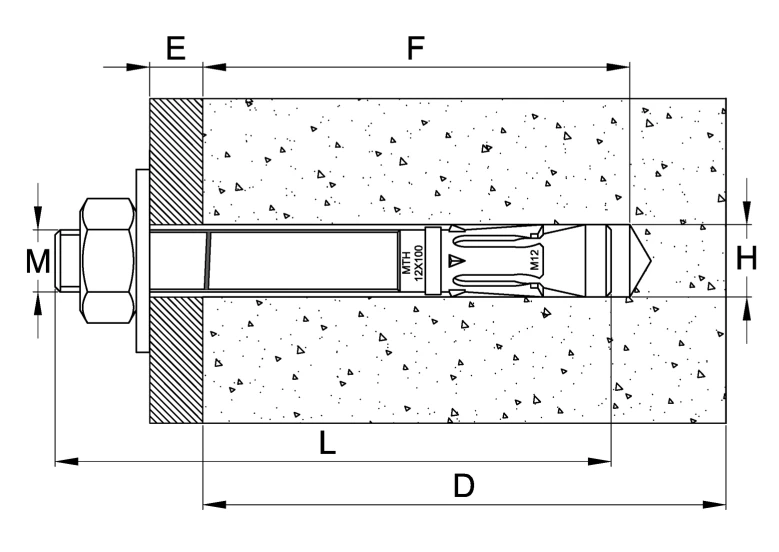

Montageschema zeigt den Querschnitt des im Betonuntergrund eingesetzten Ankers. Die Bezeichnungen in der Zeichnung entsprechen den wichtigsten Montagemaßen: M – Gewindedurchmesser, L – Gesamtlänge des Ankers, F – Einbindetiefe in den Untergrund, E – Dicke des zu befestigenden Elements (überstehender Abschnitt), D – Tiefe des gebohrten Lochs, H – Durchmesser des Montagelochs.
Montageempfehlungen
- Montageloch senkrecht zur Untergrundfläche bohren und sorgfältig von Staub reinigen
- Das Verbindungselement mit leichten Hammerschlägen in das Loch einführen
- Die Montage mit einem Drehmomentschlüssel durchführen — dies gewährleistet das korrekte Anzugsmoment
- Nach dem Spreizen des Ankers sollte die Unterlegscheibe unter der Mutter fest an das zu befestigende Element angepresst sein
- Die in der Technischen Zulassung AT-15-7574/2008 enthaltenen Parameter dürfen nicht überschritten werden
Einsatz in Photovoltaikanlagen: Der Ringschlaganker PSRe M16 eignet sich hervorragend zur Befestigung von Tragkonstruktionen für PV-Module an Betonfundamenten, Fundamentsockeln und Streifenfundamenten. Das M16-Gewinde gewährleistet eine hohe Tragfähigkeit der Verbindung, die bei den auf Freiland- und Flachdachanlagen wirkenden Windlasten erforderlich ist.
