Dromet Ringschwellanker PSRe M16x145/23 verzinkt
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringankerdübel PSRe M16x145/23 verzinkt für Beton
Der Ringankerdübel Dromet PSRe M16x145/23 ist ein hochbelastbares mechanisches Befestigungselement zur dauerhaften Verankerung von Konstruktionen in Betonuntergründen. Dank seiner Ringkonstruktion bietet er hohe Tragfähigkeit und sichere Verankerung in ungerissenem Beton der Mindestklasse B20, in Naturstein mit dichtem Gefüge sowie in Vollziegel.
Anwendung
Der PSRe-Dübel ist für die Befestigung von Metallprofilen und -konstruktionen, Gittern, Geländern, Maschinen sowie anderen Bauteilen und Ausstattungselementen bestimmt. Er bewährt sich überall dort, wo eine zuverlässige Verbindung von Stahlbauteilen mit mineralischem Untergrund erforderlich ist — von Photovoltaikanlagen bis hin zu Industriekonstruktionen.
Zertifikate und Zulassungen
Der Dübel verfügt über die Europäische Technische Zulassung ETA-05/0242 sowie das CE-Zertifikat, was seine Konformität mit den europäischen Sicherheitsnormen bestätigt. Zusätzlich ist er durch die nationale Zulassung AT-15-7574/2008 abgedeckt, was die Zulassung für den Einsatz auf dem polnischen Baumarkt gewährleistet.
Technische Daten
- Bezeichnung: PSRe 16x145/23
- Gewinde: M16
- Bohrdurchmesser (fi): 16 mm
- Gesamtlänge (L): 145 mm
- Dicke des zu befestigenden Bauteils (E): 23 mm
- Verankerungstiefe (F): 110 mm
- Bohrlochtiefe (D): 168 mm
- Material: Baustahl, elektrolytisch verzinkt
- Konstruktion: Ringform mit Mutter und Unterlegscheibe
- Gewicht: 0,228 kg
- EAN: 5907518680968
- Verkaufseinheit: Stück
Montageempfehlungen
- Das Montageloch ist senkrecht zur Untergrundfläche zu bohren und sorgfältig von Staub und Bohrresten zu reinigen
- Den Dübel mit leichten Hammerschlägen in das Bohrloch einführen
- Die Montage ist mit einem Drehmomentschlüssel durchzuführen — dies gewährleistet das richtige Anzugsmoment
- Nach dem Spreizen des Dübels muss die Unterlegscheibe unter der Mutter fest angedrückt am zu befestigenden Bauteil anliegen
- Die in der Technischen Zulassung AT-15-7574/2008 angegebenen Parameter dürfen nicht überschritten werden

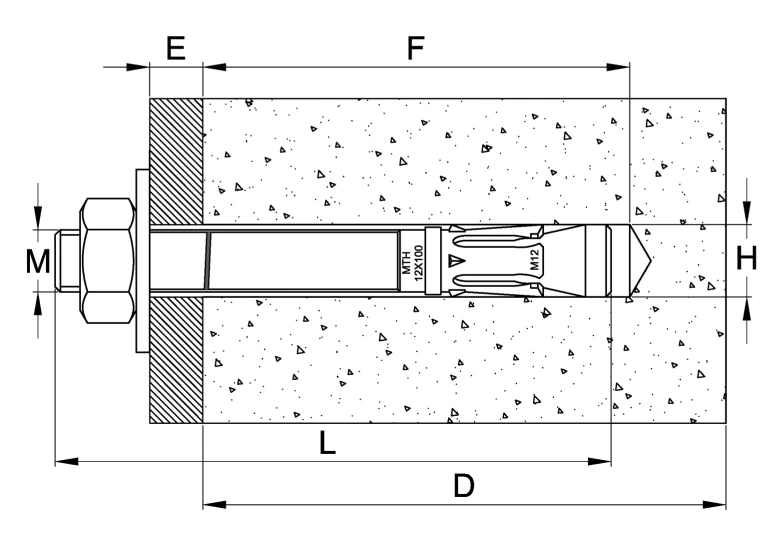

Die technische Zeichnung zeigt das Montageschema des Dübels im Betonquerschnitt mit den Kennzeichnungen der wichtigsten Maße: M — Gewinde, E — Dicke des zu befestigenden Materials, F — Verankerungstiefe, L — Gesamtlänge des Dübels, D — Bohrlochtiefe, H — Durchmesser des Bohrlochs. Die Kenntnis dieser Parameter ermöglicht die korrekte Auswahl des Dübels für den jeweiligen Montageeinsatz.
Technische Daten
| Gewindeart | M16 |
| Länge [mm] | 145 |
