Dromet Ringspreizanker PSRe M6x80/22 verzinkt
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ring-Spreizanker PSRe M6x80 mm, verzinkt
Der Ringanker PSRe M6×80 der Marke Dromet ist ein zuverlässiges Spreizverbindungselement für die dauerhafte Befestigung von Profilen, Metallkonstruktionen, Gittern, Geländern, Maschinen und anderen Ausstattungselementen in Betonuntergründen. Dank der Ringkonstruktion mit Mutter und Unterlegscheibe sorgt er für eine sichere und wiederholbare Befestigung — besonders wichtig bei der Montage von Photovoltaikkonstruktionen, wo die Stabilität der Verankerung über die Sicherheit der gesamten Anlage entscheidet.
Der Anker verfügt über die Europäische Technische Zulassung ETA 05/0242, das CE-Zertifikat sowie die nationale Zulassung AT-15-7574/2008, was seine Normkonformität bestätigt und den Einsatz in Projekten mit dokumentierten Tragfähigkeitsparametern ermöglicht.
Zulässige Montageuntergründe
- Ungerissener Beton min. B20 (C16/20)
- Naturstein mit dichter Struktur
- Ziegel massiv
Technische Daten
- Bezeichnung: PSRe 6x80/22
- Gewinde: M6
- Bohrdurchmesser (Ø): 6 mm
- Gesamtlänge (L): 80 mm
- Dicke des zu befestigenden Elements (E): 22 mm
- Verankerungstiefe (F): 55 mm
- Bohrlochtiefe (D): 100 mm
- Material: Baustahl, galvanisch verzinkt
- Konstruktion: Ringform mit Mutter und Unterlegscheibe
- Gewicht: 0,016 kg
- EAN: 5907518616813
- Verkaufseinheit: Stück
Montageschema und Maßangaben

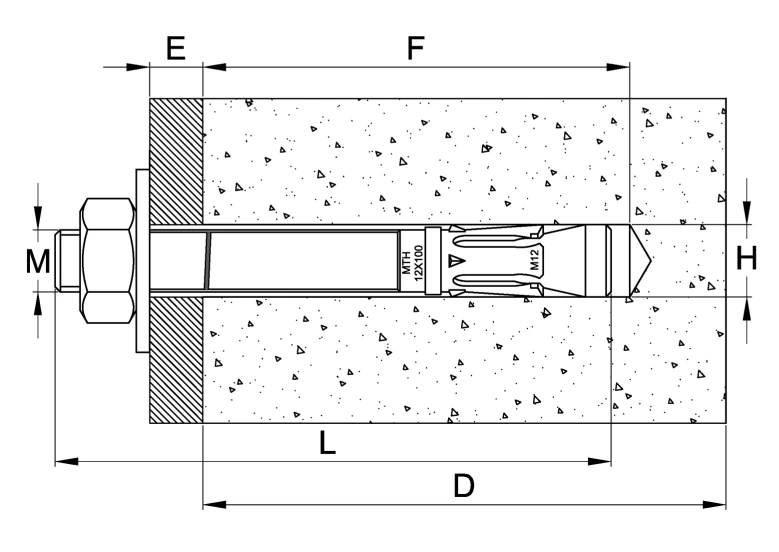

Die Schnittzeichnung zeigt den im Betonuntergrund verankerten Anker mit den wichtigsten Montagemaßen: M – Gewindedurchmesser, E – Dicke des zu befestigenden Elements (Überstand), F – Verankerungstiefe, L – Gesamtlänge des Ankers, D – erforderliche Bohrlochtiefe, H – Bohrlochdurchmesser im Untergrund.
Montageempfehlungen
- Das Montageloch senkrecht zur Untergrundfläche bohren
- Das gebohrte Loch muss von Staub und Bohrresten gereinigt werden
- Den Anker mit leichten Hammerschlägen einsetzen
- Die Mutter mit einem Drehmomentschlüssel anziehen
- Nach dem Spreizen des Ankers muss die Unterlegscheibe unter der Mutter fest gegen das zu befestigende Element gedrückt sein
- Die in der Technischen Zulassung AT-15-7574/2008 enthaltenen Parameter dürfen nicht überschritten werden
Technische Daten
| Gewindeart | M6 |
| Länge [mm] | 80 |
