Eckpfosten für Glas-Balustrade ø42,4x1060/1102,4mm 4 Halterungen geschliffen
Leave feedback on the product

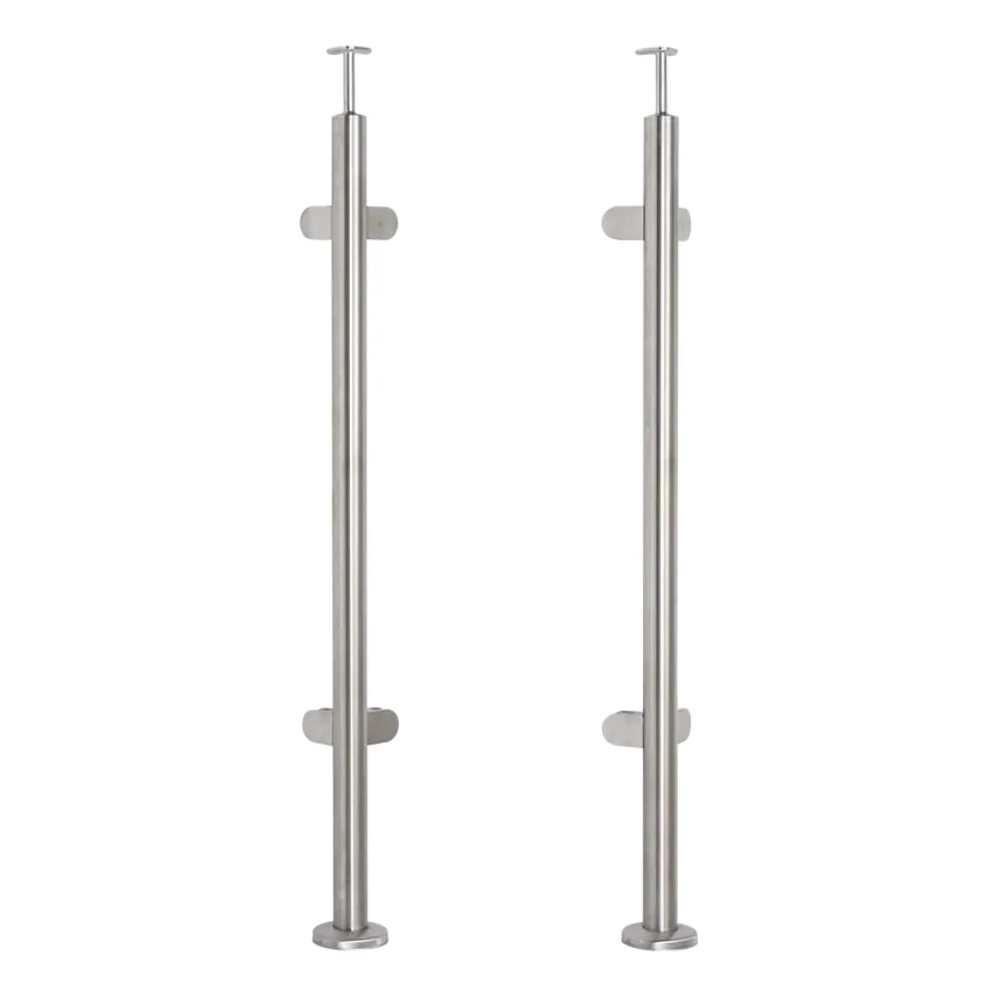

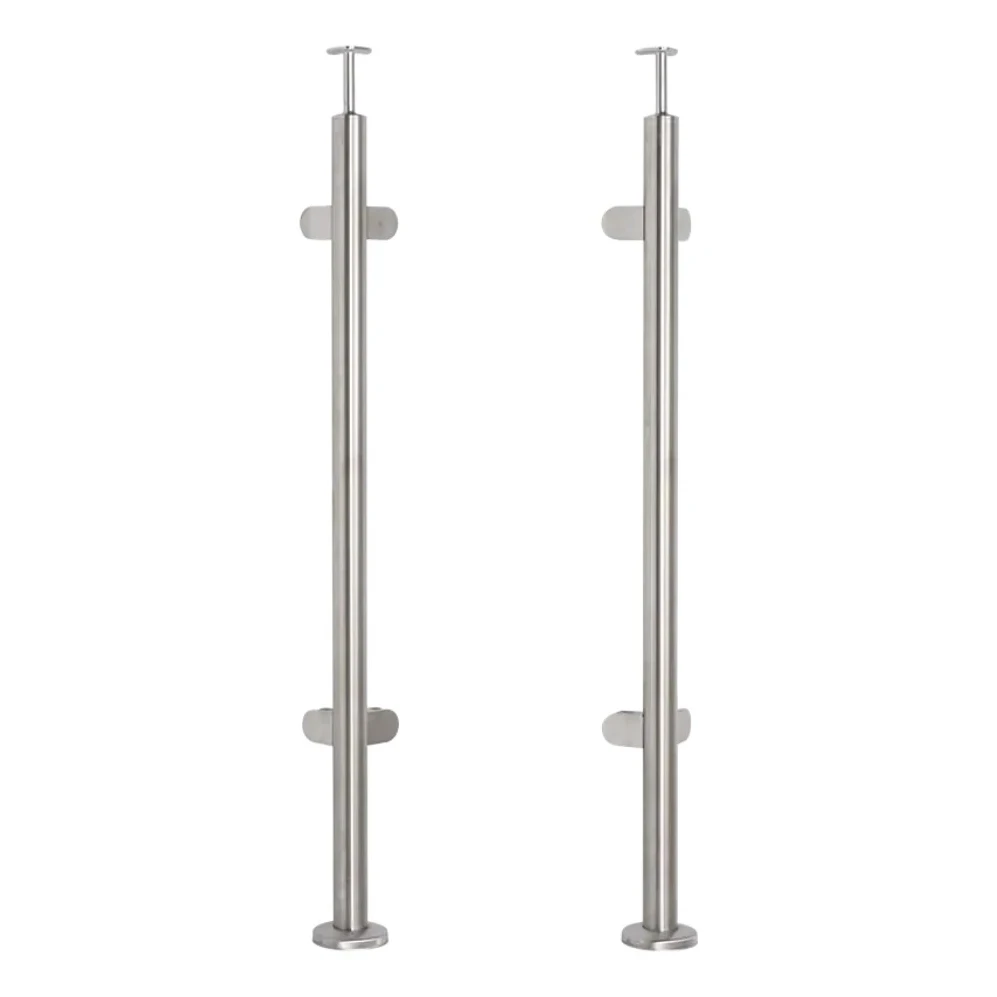

Eckpfosten für Balustrade aus Edelstahl AISI 304 mit 4 Glashalterungen. Durchmesser ø42,4mm, satinierte Oberfläche. Komplettset mit Handlaufstütze 90°, Abdeckrosette und Gummidichtungen für 8mm Glas.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-559
Produkteigenschaften
[PIM] Cat 134 #134
- Material AISI 304
- Oberfläche Satin
- Montagesystem 42,4 mm
Beschreibung
Eckpfosten für Balustrade Edelstahl ø42,4 mm – 4 Glashalterungen
Eckpfosten für Balustrade aus Edelstahl AISI 304 mit satinierter Oberfläche — fertiges Element für den Bau professioneller Glasbalustraden. Ausgestattet mit 4 Glashalterungen in den Abmessungen 40×50 mm, geeignet für Glasscheiben mit einer Dicke von 6 bis 10,76 mm. Die universelle Konstruktion ermöglicht den Einsatz sowohl bei Balkon- als auch Treppenbalustraden.
Einfache Montage und flexible Einstellung
Die Handlaufstütze ist nicht dauerhaft angeklebt — für ihre Montage ist anaerober Klebstoff für Edelstahl zu verwenden. Diese Lösung bietet mehrere wichtige Vorteile:
- Die Handlaufmontage ist einfacher und schneller
- Die Pfosteneinstellung kann an die Baustellenbedingungen angepasst werden
- Bei Bedarf — z.B. bei unebenen Böden — kann der Pfosten gekürzt werden
Der Pfosten wird im Boden montiert und ist für Eckkonstruktionen mit einem Winkel von 90° bestimmt — die Handlaufstütze besitzt ein entsprechend geformtes Montageblech.

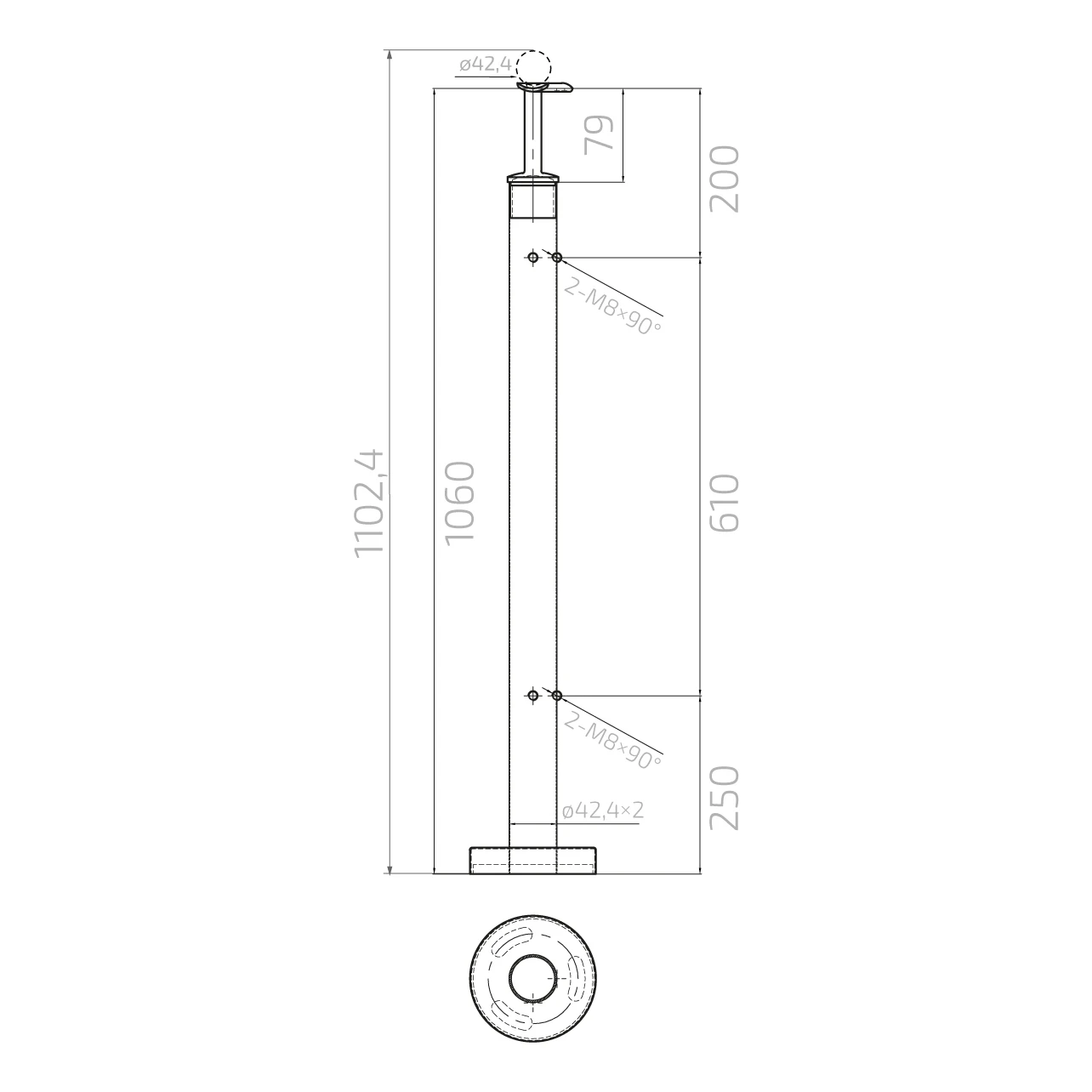

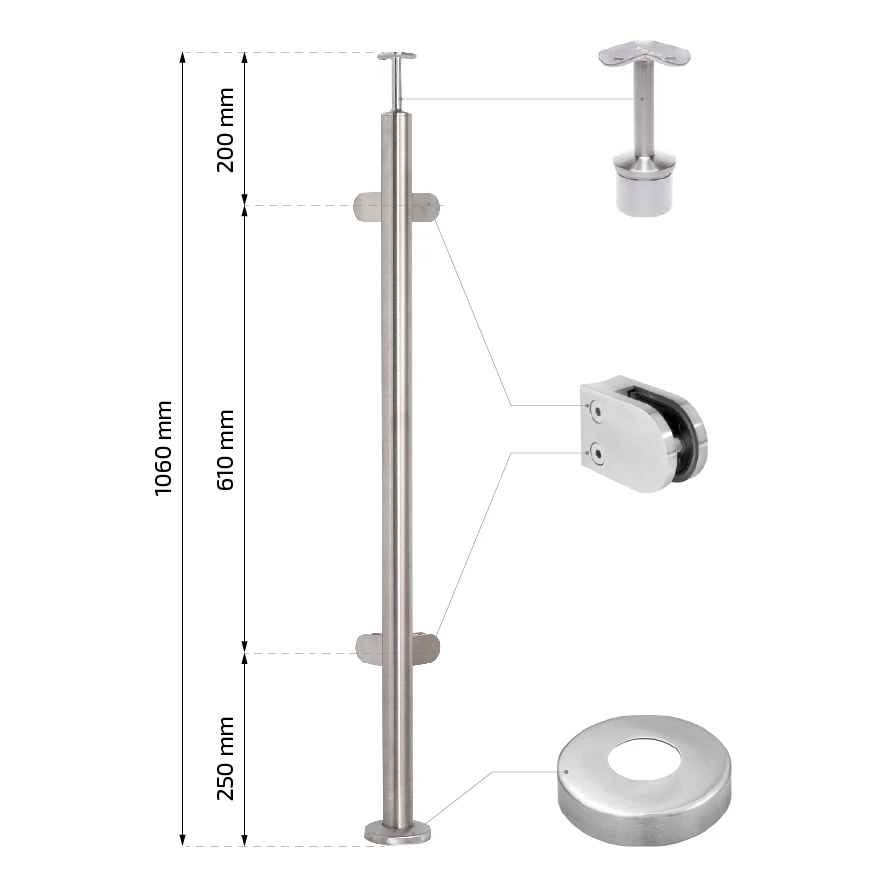

Pfostenabmessungen
- Höhe des Pfostenrohrs: 1060 mm
- Gesamthöhe (bis Handlaufachse): 1102,4 mm
- Rohrdurchmesser: ø42,4 mm, Wandstärke: 2 mm
- Abstand der Glashalterungen: 610 mm
- Abstand der unteren Halterungen von der Basis: 250 mm
- Abstand der oberen Halterungen von der Rohrspitze: 200 mm
- Höhe der Handlaufstütze: 79 mm
- Handlaufdurchmesser: ø42,4 mm
- Montagebohrungen der Halterungen: 2×M8 im 90°-Winkel
Setinhalt
- Eckpfosten aus Edelstahl AISI 304
- Glashalterungen — 4 Stück (Abmessungen: 40×50×40 mm)
- Pfostenverbinder (Eck-Handlaufstütze 90°)
- Basisabdeckung (Rosette)
- Komplettset Gummidichtungen für 8 mm Glas
Bei Verwendung von Glas mit anderer Dicke als 8 mm müssen entsprechende Gummidichtungen gewählt werden — die Halterungen sind für Glas mit einer Dicke von 6 bis 10,76 mm geeignet.

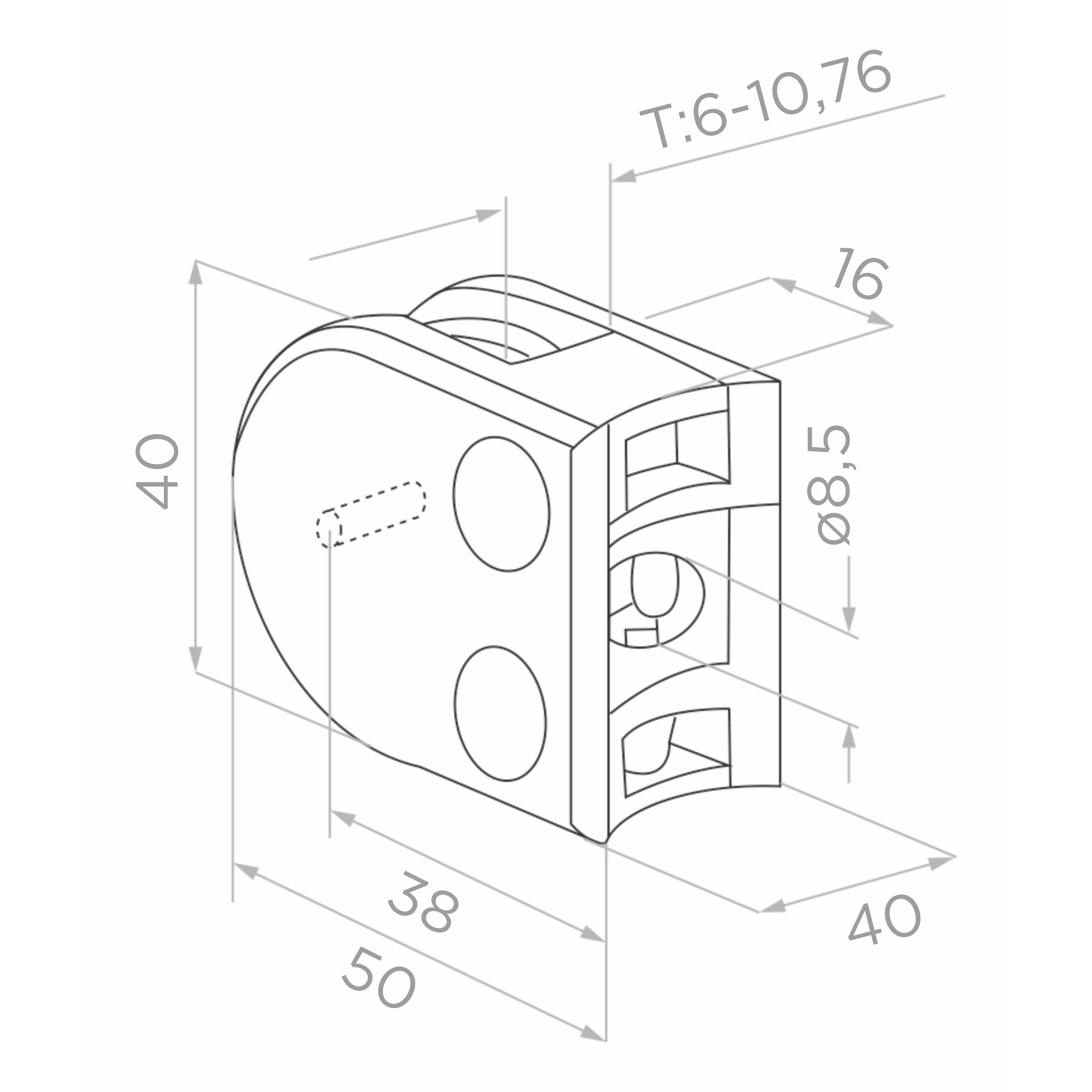

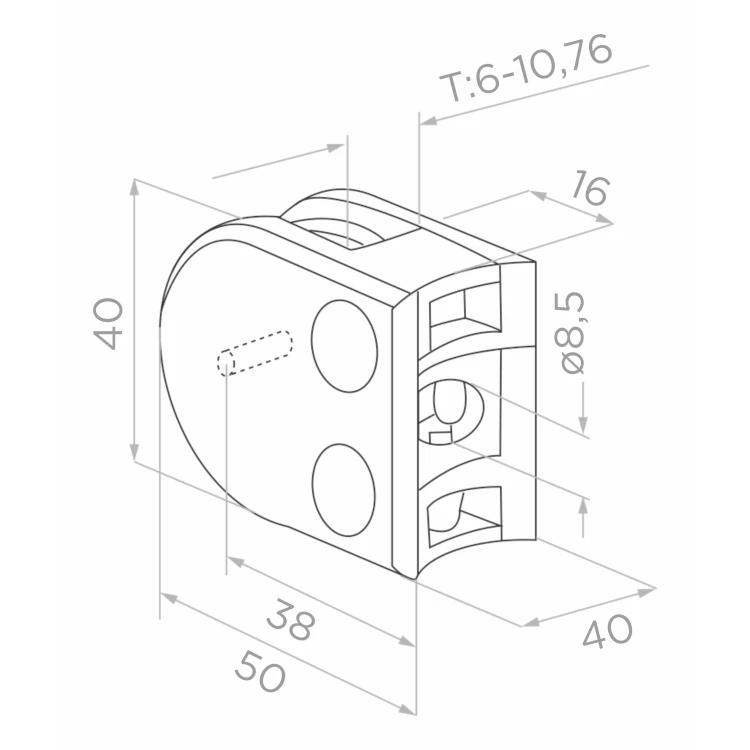

Parameter der Glashalterung
- Abmessungen: 50×40×40 mm (Länge × Höhe × Tiefe)
- Gerader Teil: 38 mm
- Dicke des zu haltenden Glases: 6–10,76 mm
- Durchmesser der Montagebohrung: ø8,5 mm
- Abstand der Bohrungsachse von der Kante: 16 mm

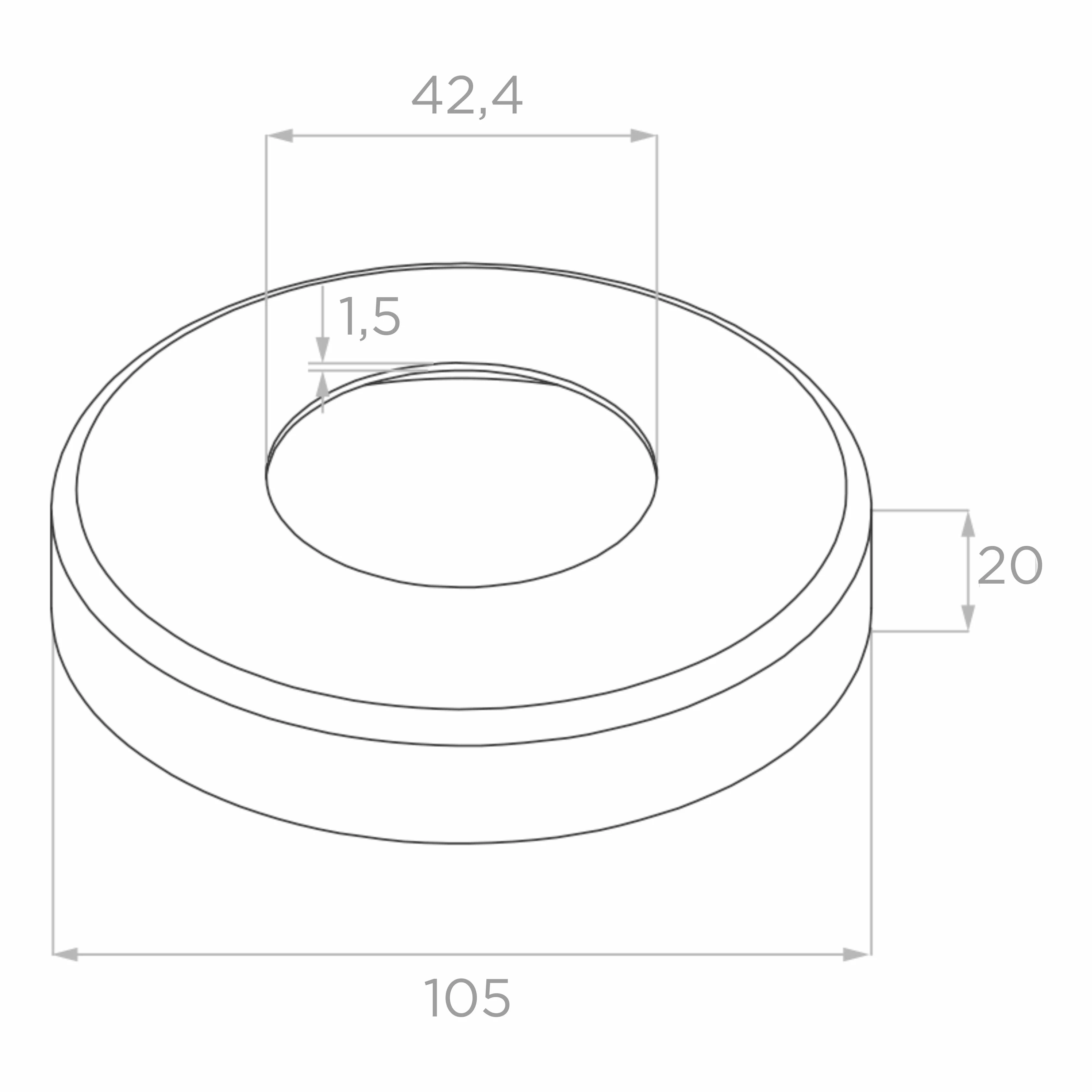

Parameter der Basisabdeckung
- Außendurchmesser: 105 mm
- Innendurchmesser: ø42,4 mm
- Höhe: 20 mm
- Materialstärke: 1,5 mm

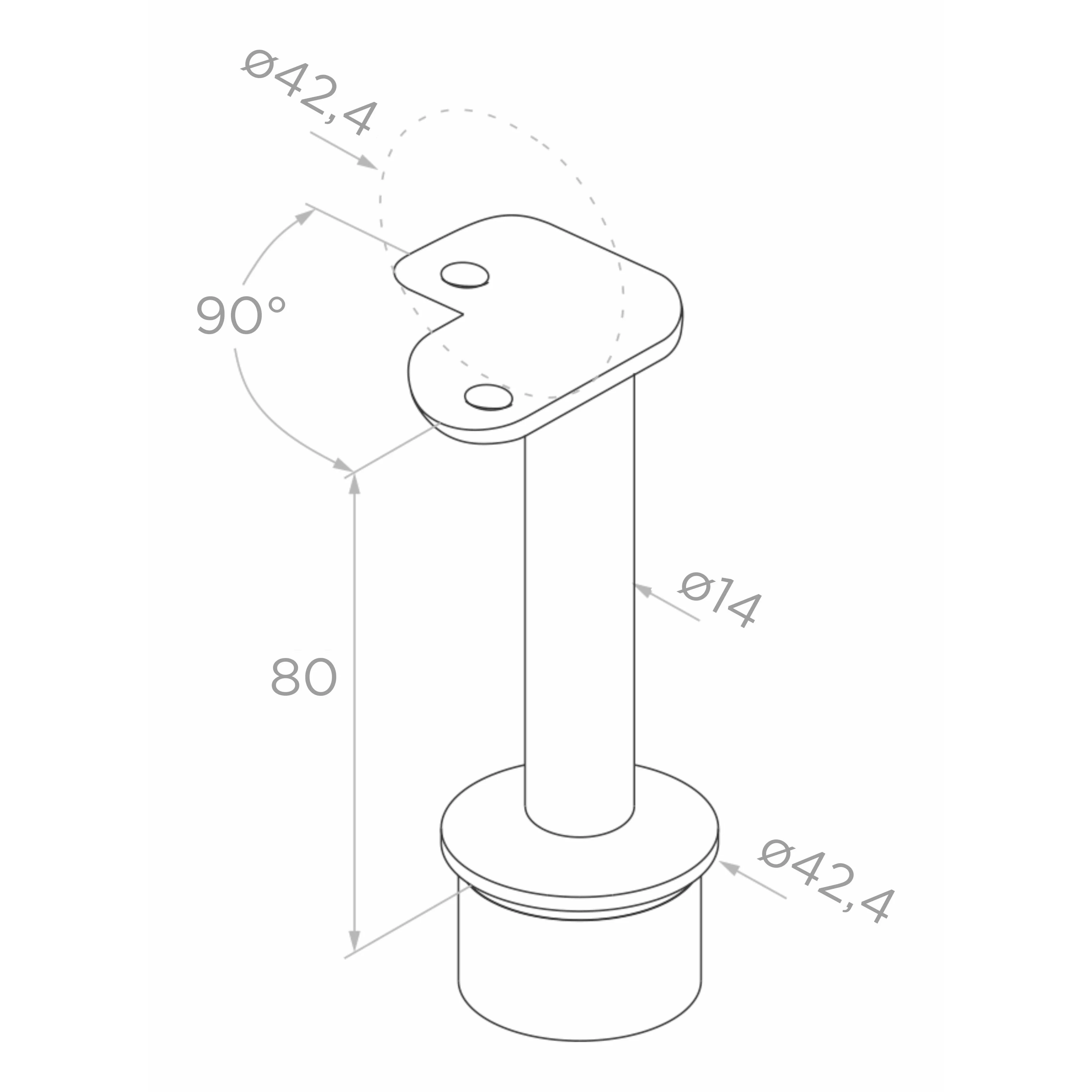

Parameter der Handlaufstütze
- Höhe vom Flansch zur Handlaufachse: 80 mm
- Zapfendurchmesser: ø14 mm
- Basisdurchmesser: ø42,4 mm
- Handlaufdurchmesser: ø42,4 mm
- Winkel des Montagebleches: 90°
Allgemeine Daten
- Material: Edelstahl AISI 304
- Oberfläche: geschliffen / satiniert
- Gewicht: 3,66 kg
- EAN: 5903313202190
