Endklemme H30 Aluminium 6060 Bohrung M8 lackiert
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

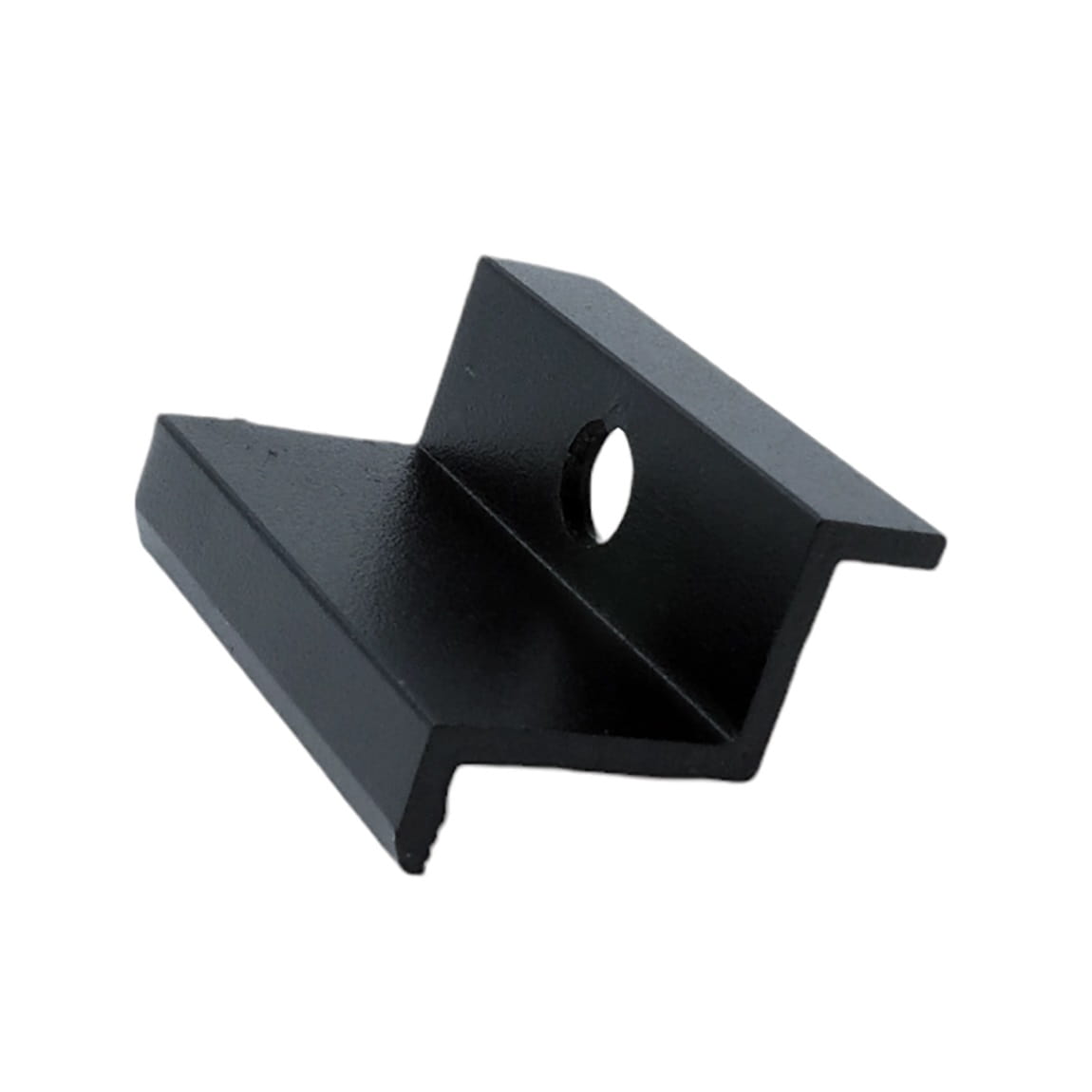

Seitenklemme H30 schwarz
Seitenklemme (Endklemme) zur Befestigung von Photovoltaikmodulen mit einer Rahmenstärke von 30 mm. Wird an den Enden der Modulreihen eingesetzt – sowohl auf Flachdächern als auch auf Schrägdächern.
Im Lieferumfang enthalten: nur die Aluminium-Klemme. Schraube und Einlage müssen separat erworben werden.

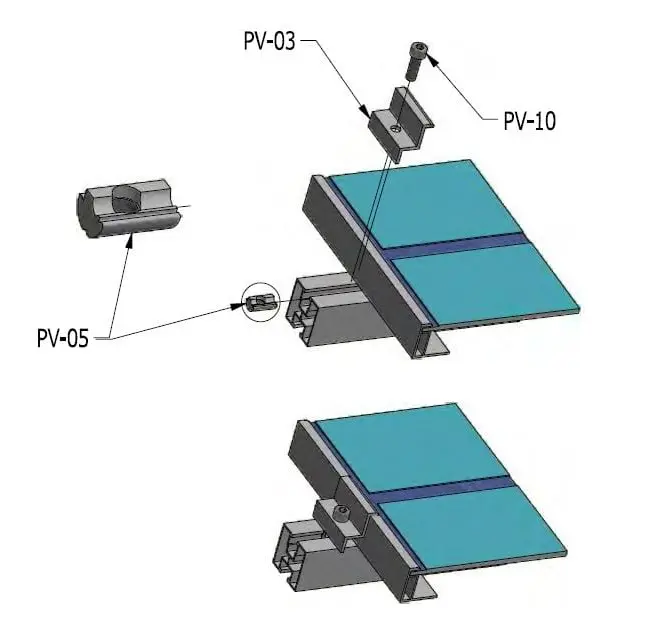

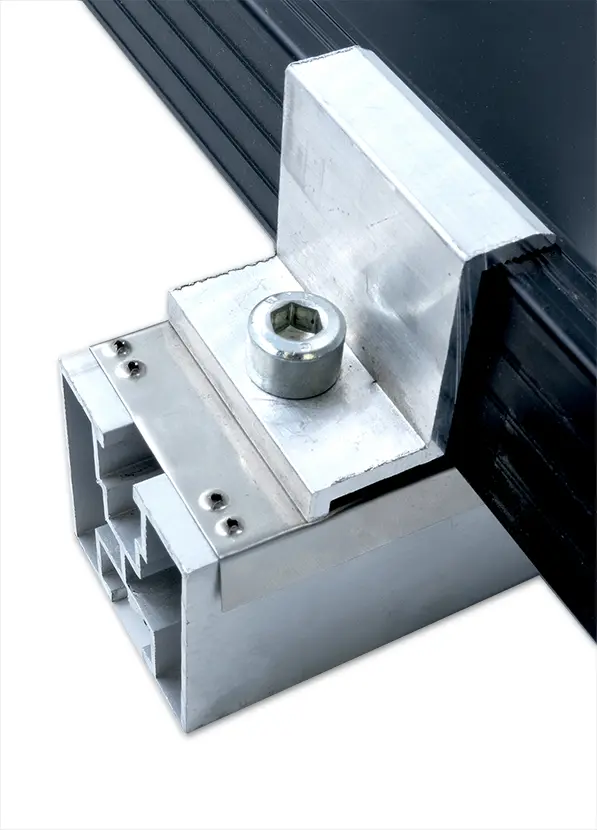

Die Einlage (T-Nutenstein oder Kugeleinlage) wird in die Profilnut eingesetzt. Durch das Anziehen der Schraube wird das Modul gegen das Montageprofil gedrückt. Die Zähne an der Unterseite der Klemme greifen in den Rahmen und sichern das Modul gegen Verschieben.

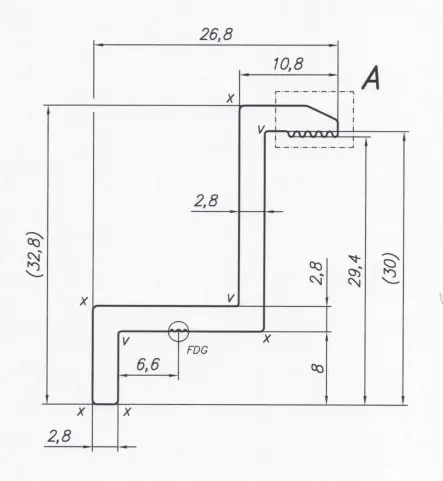

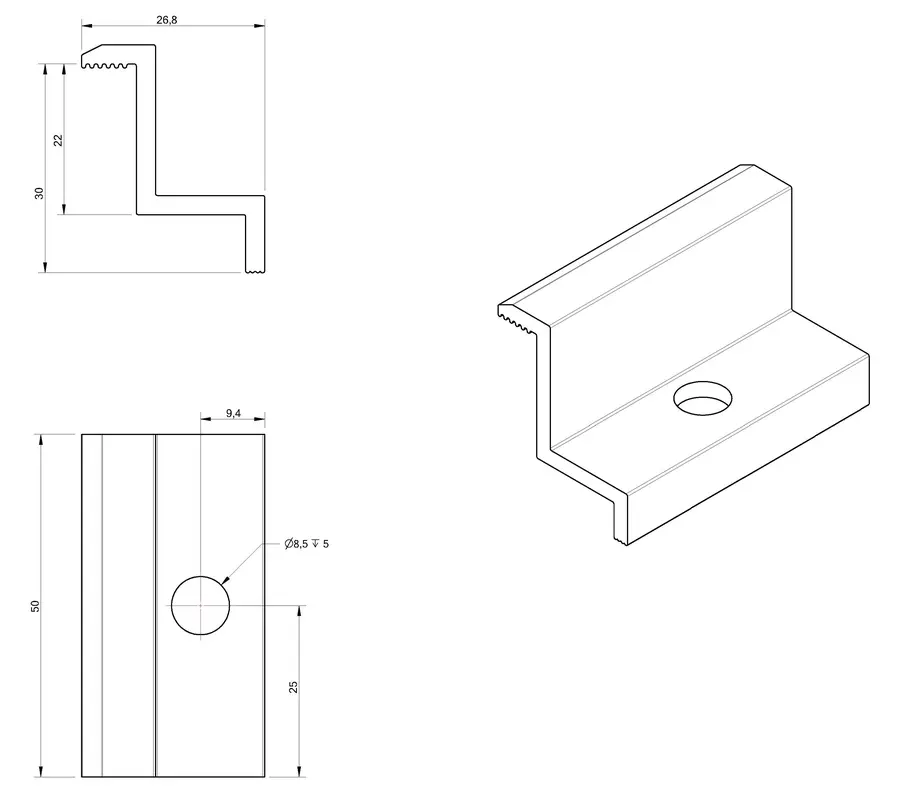

Die Klemme ist aus Aluminium 6060 mit schwarzer Lackbeschichtung gefertigt. Abmessungen: 26,8 × 32,8 mm, Bohrung Ø8,5 mm.
Auswahl der Schraubenlänge DIN 912 M8
| Profil mit T-Nut / Nutenstein | M8×20 |
| Profil für Sechskantschraube / Trapezblech-Brücke | M8×25 |
Kompatibel mit Profilen für Sechskantschrauben, T-Nutprofilen sowie Trapezblech-Brücken für Blechdächer.
Hinweis: Das Anzugsmoment ist gemäß den Vorgaben des Modulherstellers zu wählen.
Technische Daten
| Klemmentyp | Endklemme |
| Panelstärke [mm] | 30 |
| Farbe | Schwarz |
| Erdungsstift | Nein |
| Zubehör | Ohne Zubehör |
Sicherheit
Es werden alle Bewertungen (positive und negative) angezeigt, wobei die Anzahl der Bewertungen auf der Plattform begrenzt ist. Wir verifizieren, dass sie von Kunden stammen, die das Produkt gekauft haben. Weitere Informationen finden Sie auf unserer Seite Kommentarrichtlinien.
Verwandte Produkte
Aluminiumprofil 220cm 40x40 für Sechskantschrauben
Nettopreis: € 11,78
Nutenstein M8 mit Federkugel für PV-Profil – Aluminium 6060
Nettopreis: € 0,10

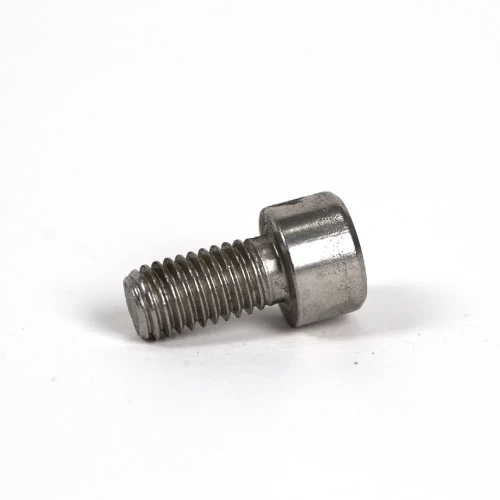

Zylinderkopfschraube mit Innensechskant DIN 912 - M8x16
