Endklemme H32 Aluminium 6060 Bohrung M8 lackiert
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

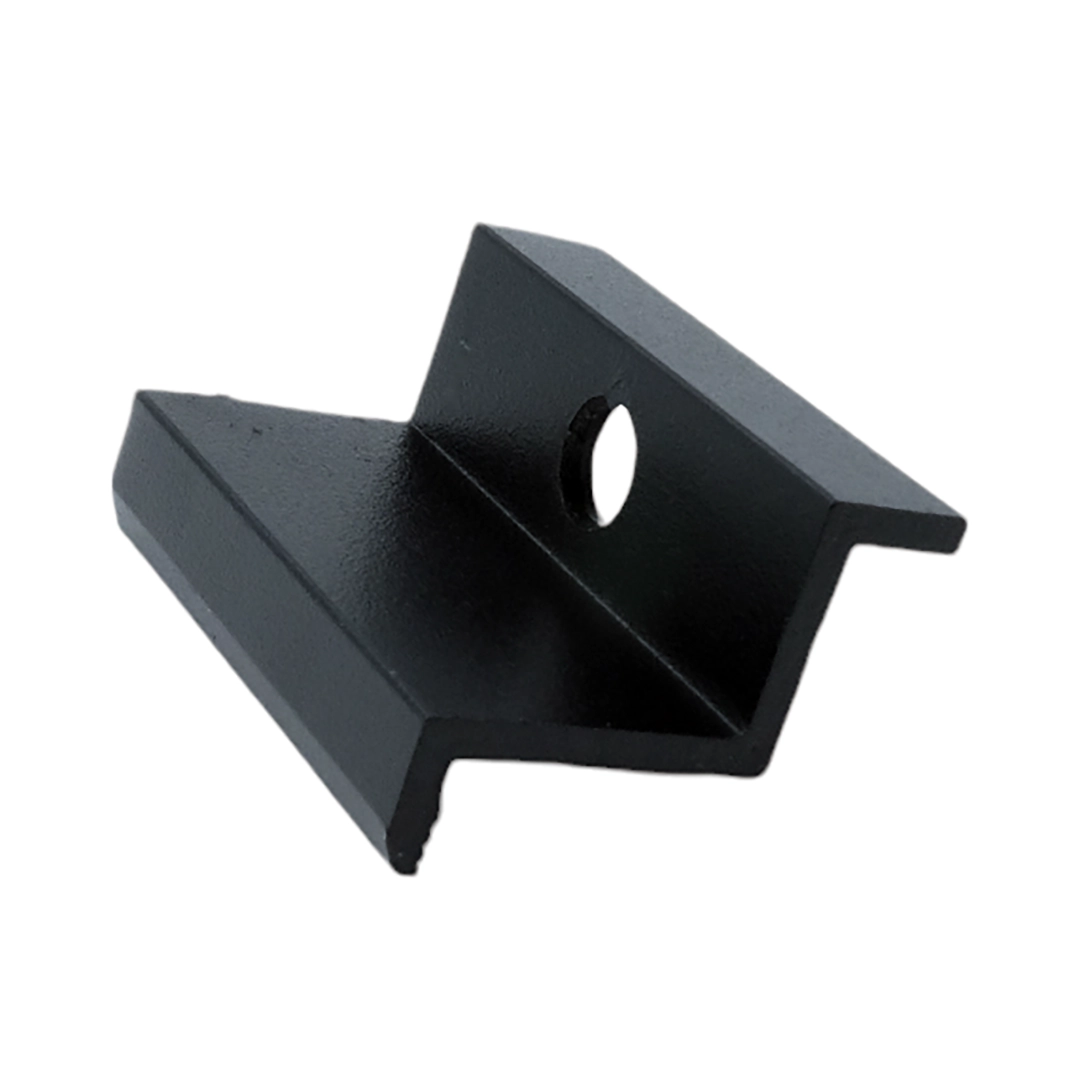

Seitenklemme H32 schwarz
Seitenklemme (Endklemme) zur Befestigung von Photovoltaikmodulen mit einer Rahmenstärke von 32 mm. Wird am Ende von Modulreihen eingesetzt – sowohl auf Flachdächern als auch auf Schrägdächern.
Im Lieferumfang: nur die Aluminiumklemme. Schraube und Einsatz müssen separat erworben werden.

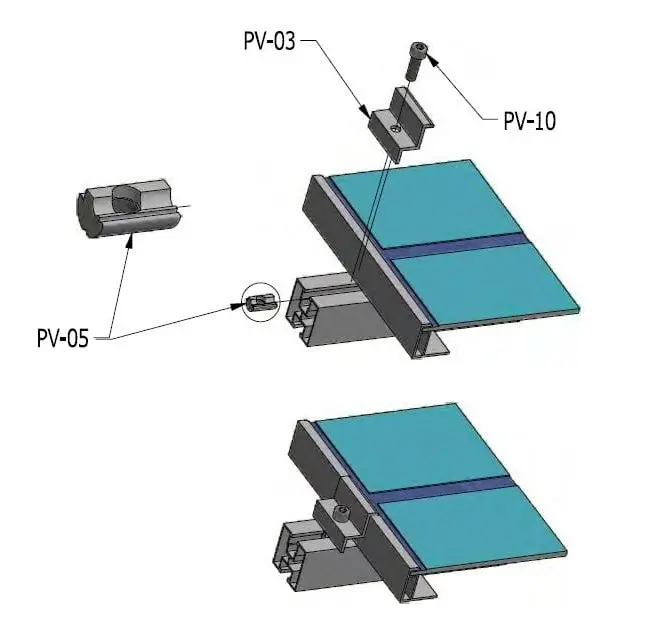

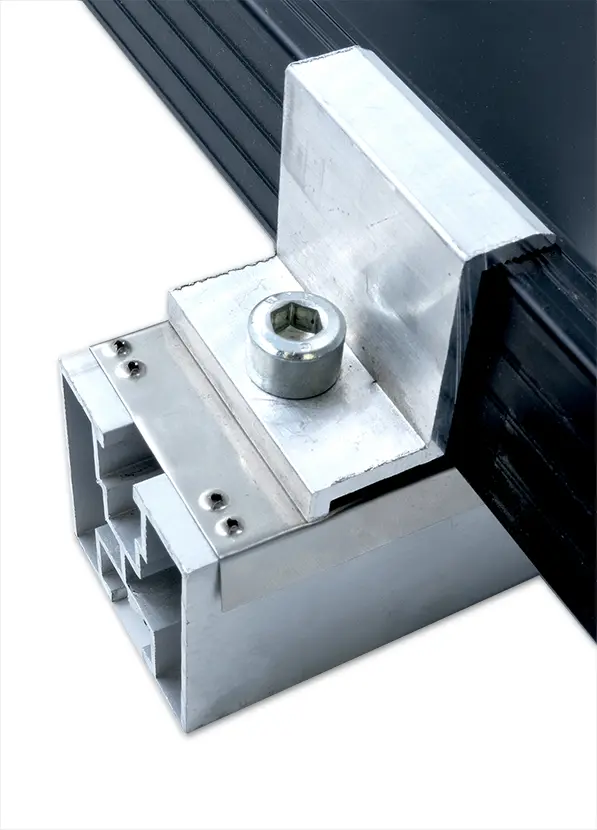

Der Einsatz (T-Nutenstein oder Kugeleinsatz) wird in die Profilnut eingesetzt. Durch das Anziehen der Schraube wird das Modul gegen das Montageprofil gedrückt. Die Zähne an der Unterseite der Klemme greifen in den Rahmen und sichern das Modul gegen Verschieben.

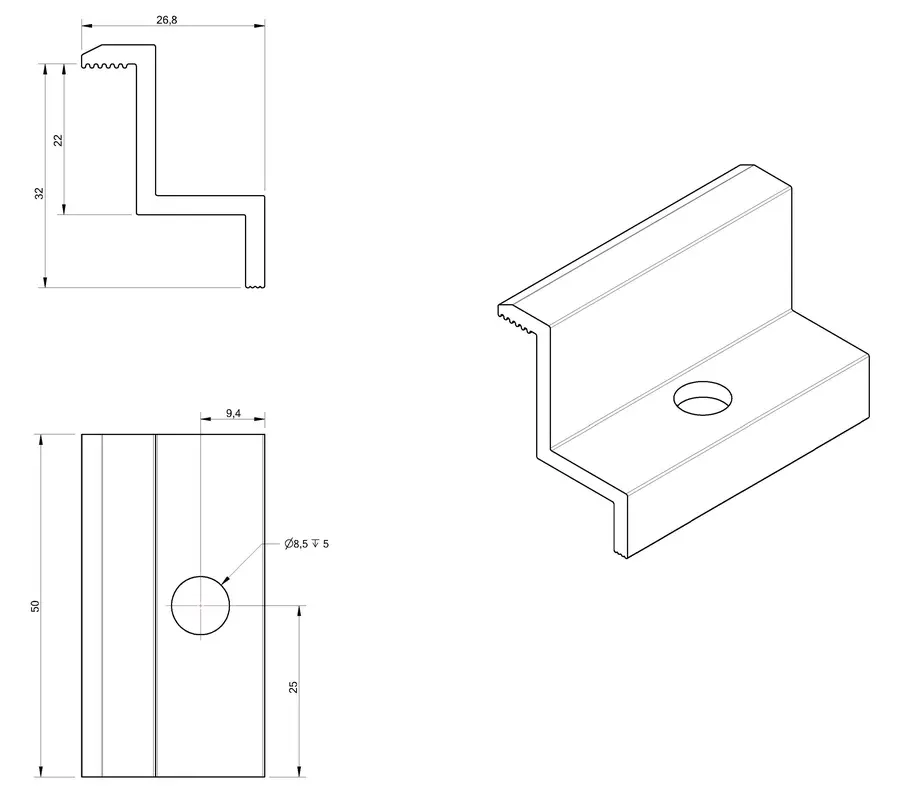

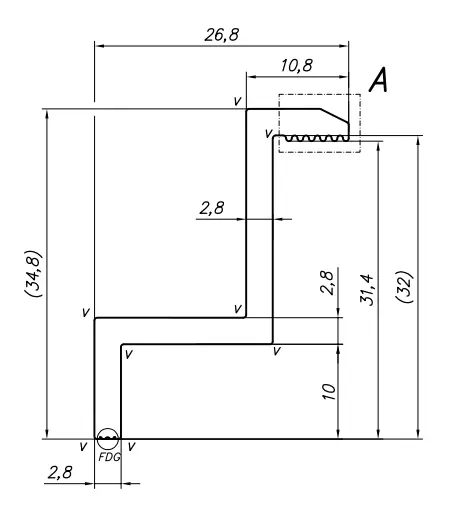

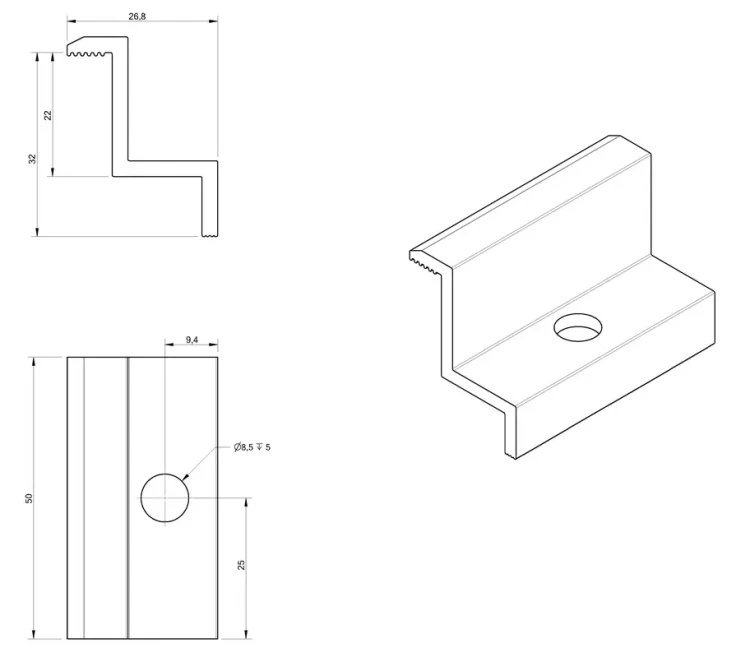

Die Klemme besteht aus Aluminium 6060 mit schwarzer Lackbeschichtung. Abmessungen: 26,8 × 34,8 mm, Bohrung Ø8,5 mm.
Auswahl der Schraubenlänge DIN 912 M8
| Profil mit T-Nut / Nutenstein | M8×20 |
| Profil für Sechskantschraube / Trapezbrücke | M8×25 |
Kompatibel mit Profilen für Sechskantschrauben, Profilen mit T-Nut sowie Trapezbrücken.
Hinweis: Das Anzugsmoment ist gemäß den Vorgaben des Modulherstellers zu wählen.
Technische Daten
| Klemmentyp | Endklemme |
| Panelstärke [mm] | 32 |
| Farbe | Schwarz |
| Erdungsstift | Nein |
| Zubehör | Ohne Zubehör |
