Endklemme H40 L50 - roh mit Erdungsstift
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

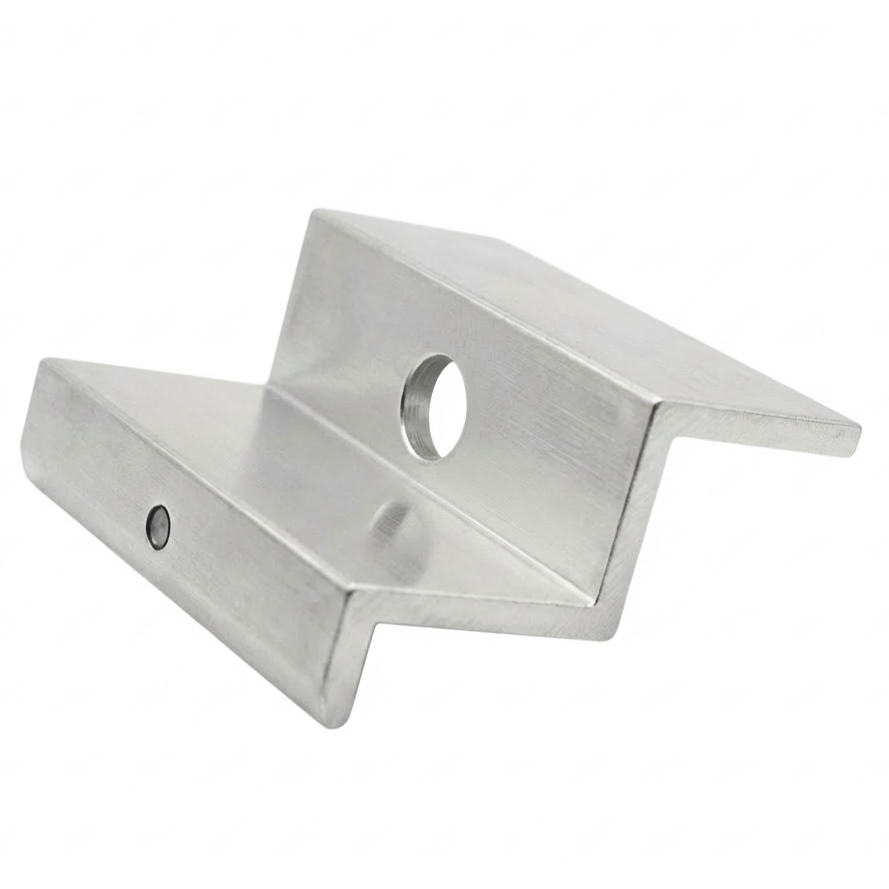

Endklemme H40 L50 - roh mit Erdungspin
Endklemme H40 mit Erdungspin ist ein professionelles Montageelement zur Befestigung von Photovoltaikmodulen mit einer Rahmenhöhe von 40 mm. Gefertigt aus hochwertigem Aluminium 6063-T66, gewährleistet sie eine dauerhafte und sichere Befestigung der Solarmodule auf der Tragkonstruktion. Die Oberfläche des Elements bleibt roh, ohne zusätzliche Schutzbeschichtungen, was einen präzisen und zuverlässigen Potentialausgleich zwischen den Installationselementen ermöglicht.

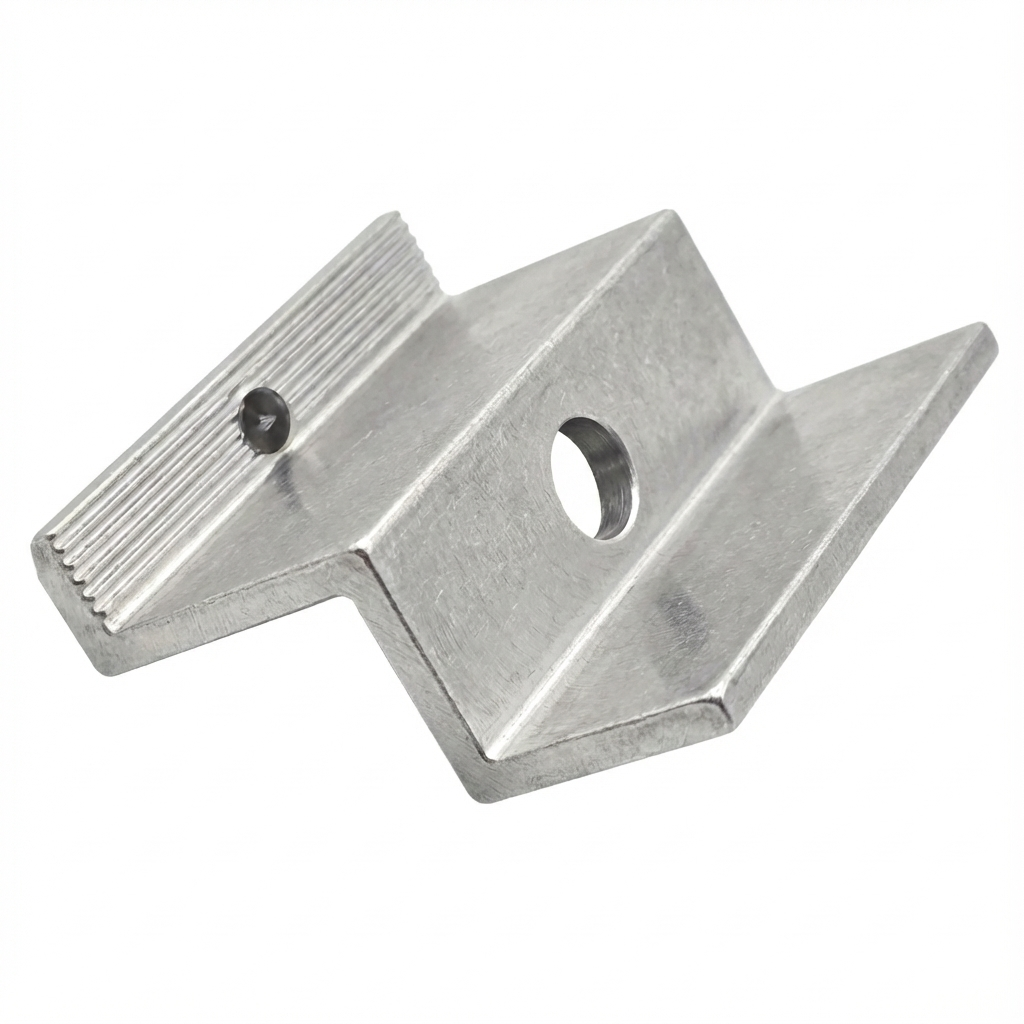

Das herausragende Merkmal dieser Klemme ist der integrierte Erdungspin, der einen schnellen und effektiven Potentialausgleich zwischen dem Photovoltaikmodul und der Tragkonstruktion ermöglicht. Beim Anziehen durchdringt der Pin die eloxierte Schicht des Rahmens und gewährleistet so die Kontinuität der Verbindung. Diese Lösung erleichtert nicht nur die Montage – durch den Wegfall zusätzlicher Erdungsscheiben – sondern verkürzt auch erheblich die Installationszeit und bietet ein hohes Maß an Sicherheit und Effizienz des gesamten Systems.
Diese innovative Lösung unterstützt Installationen für Blitz- und Überspannungsschutz, besonders nützlich in Photovoltaikanlagen. Die Endklemme mit Erdungspin ist ideal für einzeln montierte Module oder an Randpositionen in einer Reihe.

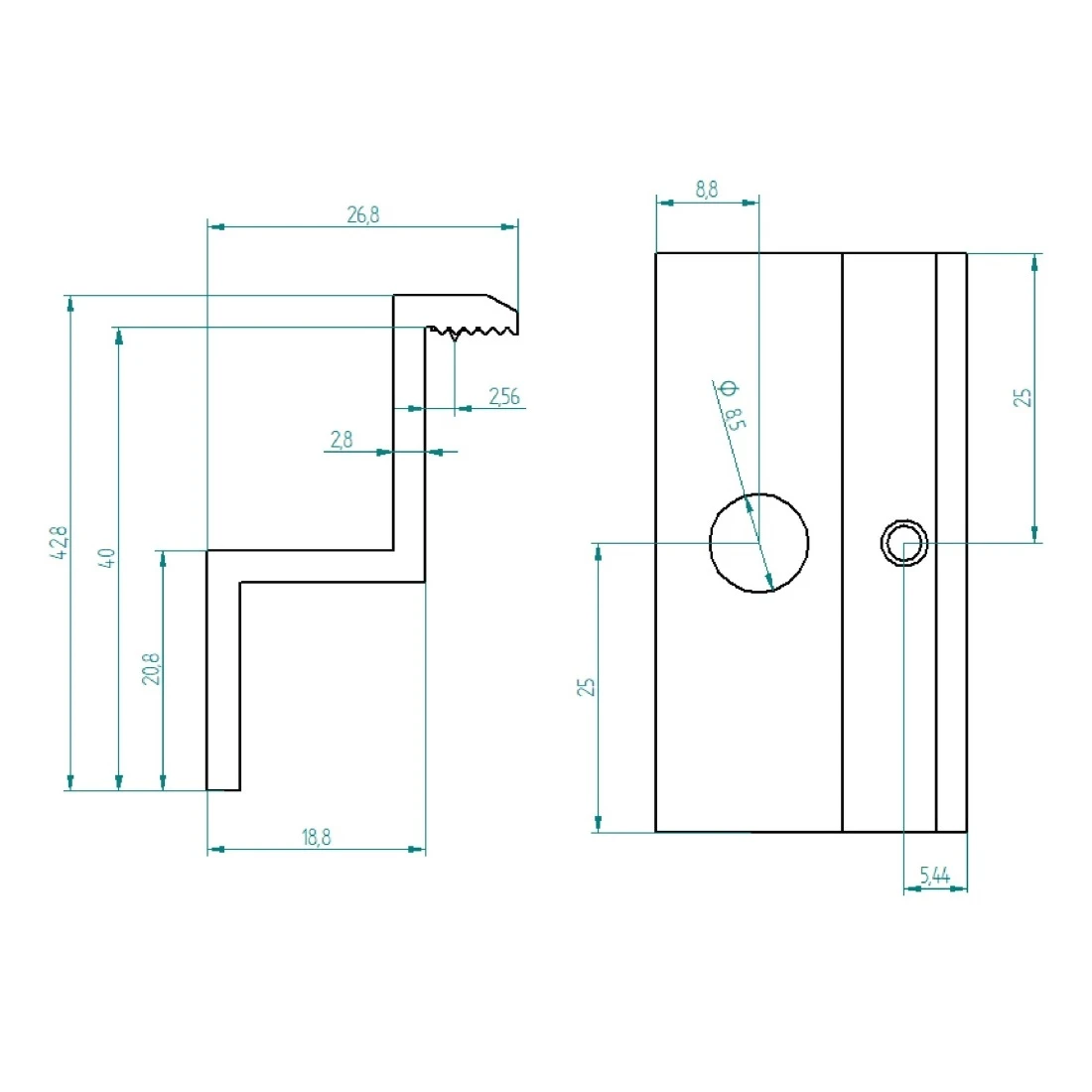

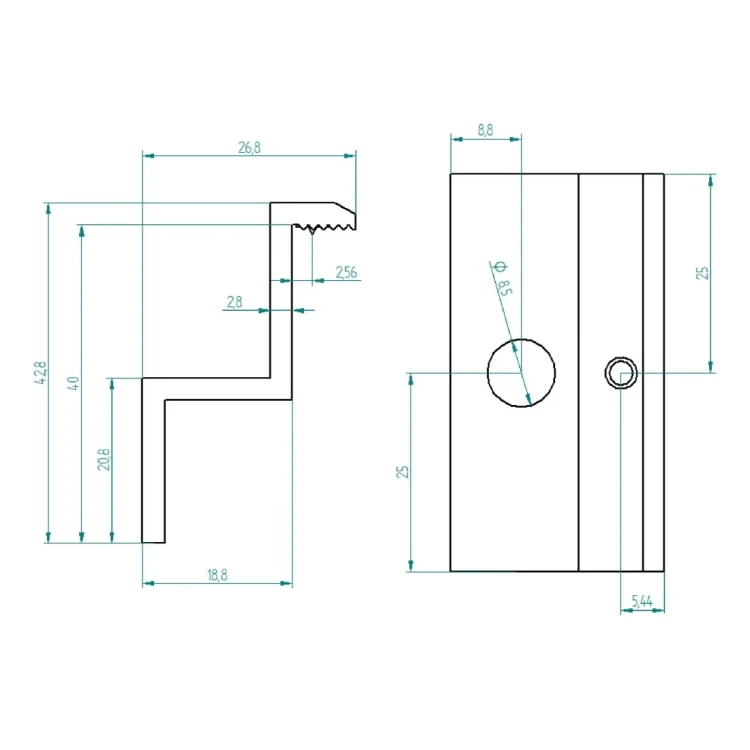

Technische Daten
- Modulrahmenhöhe: 40 mm
- Gesamthöhe: 42,8 mm
- Durchmesser der Montagebohrung: 8,5 (M8)
- Material: Aluminium EN AW 6063-T66
- Oberfläche: roh
- Empfohlenes Anzugsmoment: Wert gemäß Dokumentation des PV-Modulherstellers
- Verwendete Schrauben: M8
Anwendung
Die Endklemme ist ein wesentliches Befestigungselement in Solarmodul-Installationen – sie dient zur Befestigung der Randmodule in einer Reihe am Aluminiumprofil. Das Produkt ist für die Montage von Solarmodulen auf Flach- und Schrägdächern vorgesehen. Verwenden Sie die Endklemme zur Befestigung von Modulen am Anfang und Ende jeder Reihe. Zwischen benachbarten Modulen in der Reihe sind Mittelklemmen zu verwenden.
Kompatibilität
- Aluminiumprofile für Sechskantschrauben
- Aluminiumprofile für T-Schrauben
- Trapezprofile für Trapezblechdächer
Vorteile
- Hochwertiges Material – gefertigt aus Aluminium EN AW 6063-T66, zeichnet sich durch hohe Witterungsbeständigkeit aus
- Langlebigkeit – hohe Verarbeitungsqualität garantiert dauerhafte Befestigung der Photovoltaikmodulkonstruktion
- Korrosionsbeständigkeit – widerstandsfähig gegen äußere Einflüsse und Korrosion
- Mechanische Festigkeit – widerstandsfähig gegen Stöße und mechanische Beschädigungen
- Integrierte Erdung – Erdungspin eliminiert die Notwendigkeit von Erdungsscheiben, was die Montagezeit verkürzt und den Komfort erhöht
- Potentialausgleich – gewährleistet elektrische Kontaktkontinuität zwischen Modul und Tragkonstruktion
- Ideal für Einzelmodule – perfekte Lösung für einzeln montierte Module oder an Randpositionen in der Reihe
Montagehinweise
- Montieren Sie die Klemme auf der Montageschiene mittels Nutenstein und M8-Schraube
- Platzieren Sie das Randmodul im Bereich der Klemme und stellen Sie sicher, dass der Erdungspin Kontakt mit dem Modulrahmen hat
- Ziehen Sie die Schraube gemäß den Empfehlungen des PV-Modulherstellers an
- Für jede Modulreihe werden mindestens vier Endklemmen benötigt – zwei am Anfang, zwei am Ende der Modulreihe
- Verwenden Sie keine eloxierten oder lackierten Endklemmen mit Pin. In diesem Fall verwenden Sie eine Endklemme ohne Pin sowie ein spezielles Kontaktblech, das zwischen Modulrahmen und Aluminiumprofil montiert wird
Lieferumfang Endklemme H40 mit Erdungspin. Hinweis: Schrauben, Muttern und Nutensteine sind separat zu erwerben.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Klemmentyp | Endklemme |
| Panelstärke [mm] | 40 |
| Farbe | Silber |
| Erdungsstift | Ja |
| Zubehör | Ohne Zubehör |
