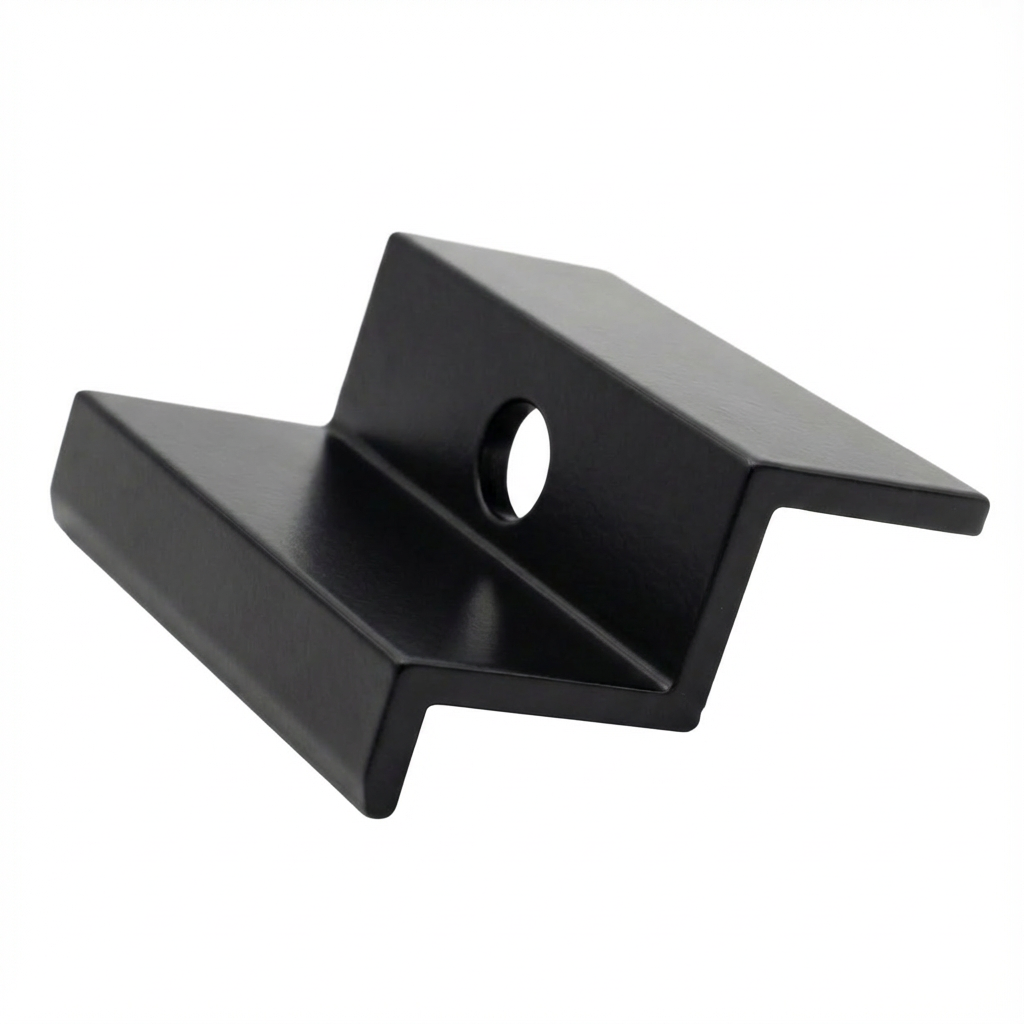

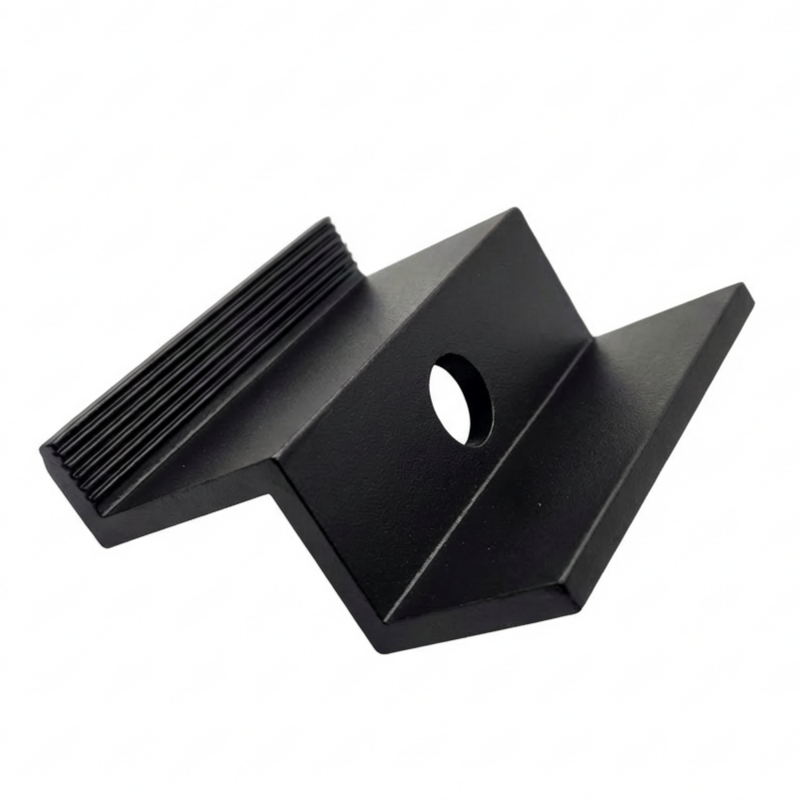

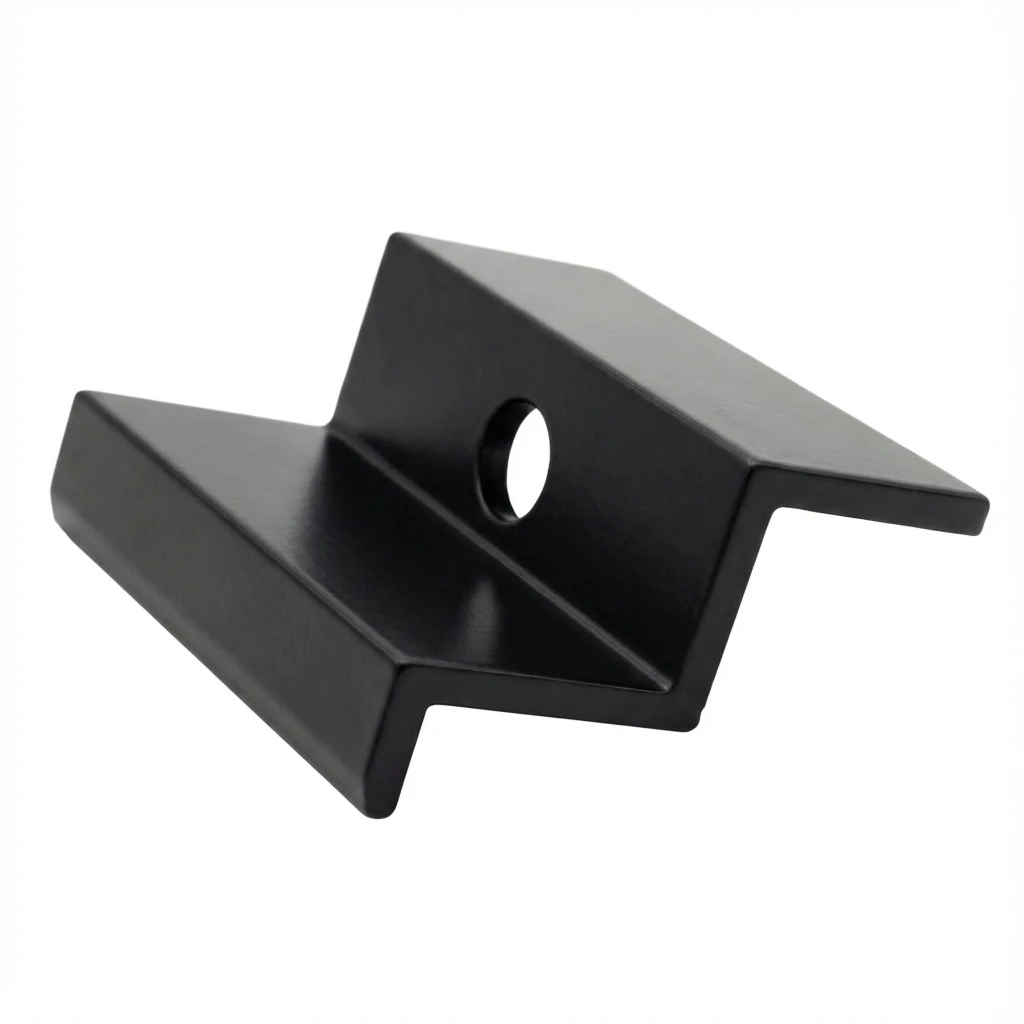

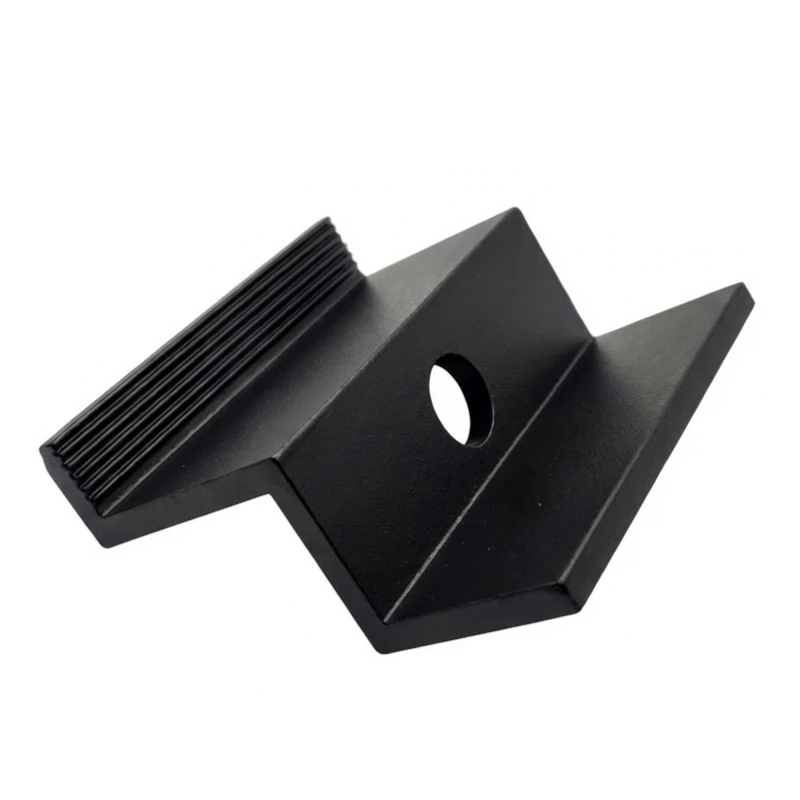

Endklemme H40 L50 schwarz lackiert
Leave feedback on the product
Endklemme für PV-Module mit 40 mm Rahmen, gefertigt aus Aluminium EN AW 6063-T66 mit schwarzer Pulverbeschichtung. Entwickelt zur Befestigung von Randmodulen in einer Reihe auf Aluminiumprofilen. Montagebohrung M8, hohe Korrosions- und Witterungsbeständigkeit.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: PV-03-79
Produkteigenschaften
[PIM] Klemy #34
- Klemmentyp Endklemme
- Panelstärke [mm] 40
- Farbe Schwarz
- Erdungsstift Nein
- Zubehör Ohne Zubehör
Beschreibung
Endklemme H40 L50 - schwarz mit Pin
Die Endklemme H40 ist ein professionelles Montageelement zur Befestigung von Photovoltaikmodulen mit einer Rahmenhöhe von 40 mm. Gefertigt aus hochwertigem Aluminium 6063-T66, gewährleistet sie eine dauerhafte und sichere Befestigung der Solarmodule auf der Unterkonstruktion. Die Oberfläche des Elements verfügt über eine schwarze lackierte Ausführung, die zusätzlichen Schutz vor Witterungseinflüssen bietet und der Anlage ein ästhetisches Erscheinungsbild verleiht.
Die Endklemme eignet sich ideal für einzeln montierte Module oder für Module an den Randpositionen in einer Reihe.

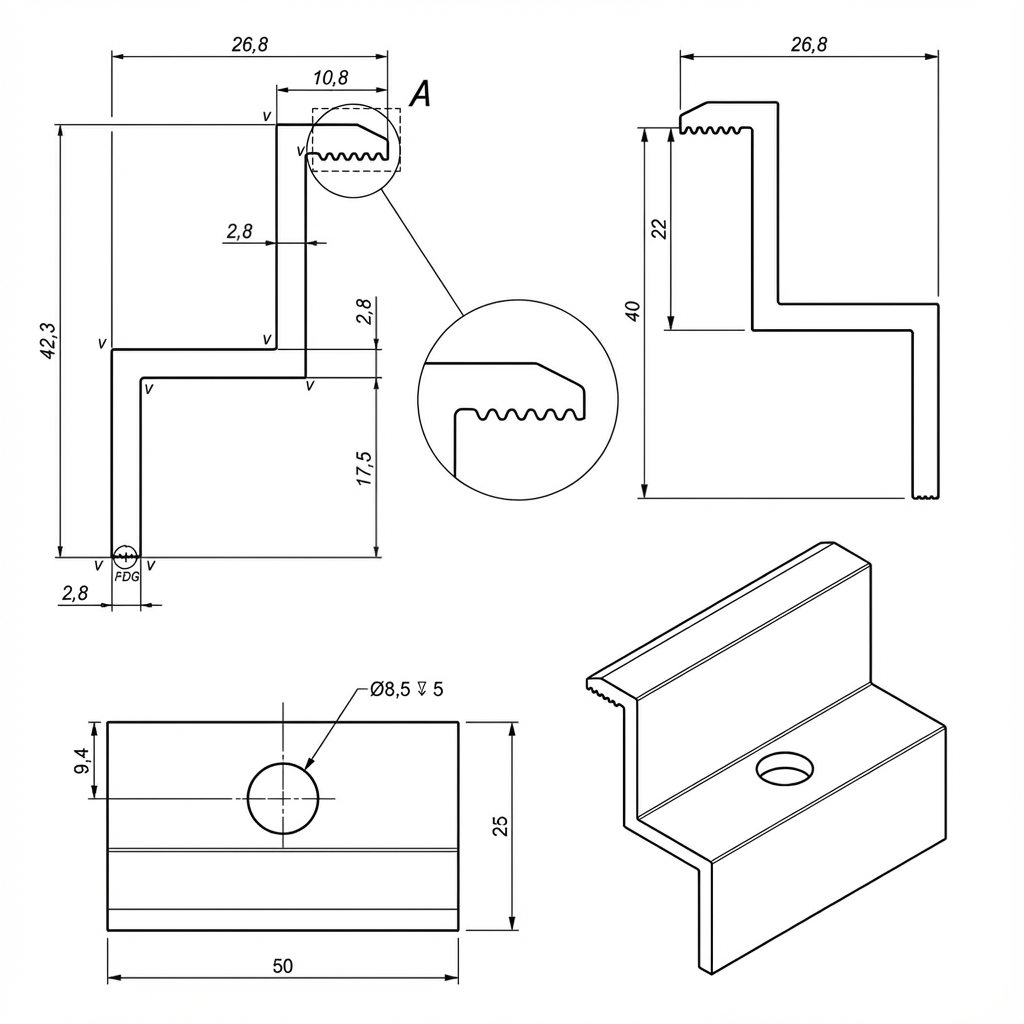

Technische Daten
- Modulrahmenhöhe: 40 mm
- Gesamthöhe: 42,8 mm
- Durchmesser der Montagebohrung: 8,5 (M8)
- Material: Aluminium EN AW 6063-T66
- Ausführung: schwarzer Lack
- Empfohlenes Anzugsdrehmoment: Wert abhängig von der Dokumentation des PV-Modulherstellers
- Verwendete Schrauben: M8
Anwendung
Die Endklemme ist ein wesentliches Befestigungselement in Solarmodulanlagen – sie dient zur Befestigung der Randmodule in einer Reihe am Aluminiumprofil. Das Produkt ist für die Montage von Solarmodulen auf Flach- und Schrägdächern vorgesehen. Verwenden Sie die Endklemme zur Befestigung der Module am Anfang und Ende jeder Reihe. Zwischen benachbarten Modulen in der Reihe sind Mittelklemmen zu verwenden.
Kompatibilität
- Aluminiumprofile für Sechskantschrauben
- Aluminiumprofile für T-Schrauben
- Trapezprofile für Trapezblechdächer
Vorteile
- Hochwertiges Material – gefertigt aus Aluminium EN AW 6063-T66, zeichnet sich durch hohe Beständigkeit gegen Witterungseinflüsse aus
- Langlebigkeit – hochwertige Verarbeitung garantiert dauerhafte Befestigung der Photovoltaikmodulkonstruktion
- Korrosionsbeständigkeit – beständig gegen äußere Einflüsse und Korrosion
- Mechanische Festigkeit – beständig gegen Stöße und mechanische Beschädigungen
- Ästhetik – schwarze lackierte Ausführung sorgt für attraktives Erscheinungsbild der PV-Anlage
- Ideal für Einzelmodule – perfekte Lösung für einzeln montierte Module oder Module an Randpositionen in der Reihe
Montagehinweise
- Montieren Sie die Klemme mit Hilfe eines Schiebesteins und einer M8-Schraube
- Ziehen Sie die Schraube mit der Kraft gemäß den Empfehlungen des PV-Modulherstellers an
- Für jede Modulreihe werden mindestens vier Endklemmen benötigt – zwei am Anfang, zwei am Ende der Modulreihe
Lieferumfang Endklemme H40. Hinweis: Schrauben, Muttern und Schiebemuttern sind separat zu erwerben.
