Endpfosten links ø42,4x1230mm AISI304 Seitenbefestigung satin
Leave feedback on the product

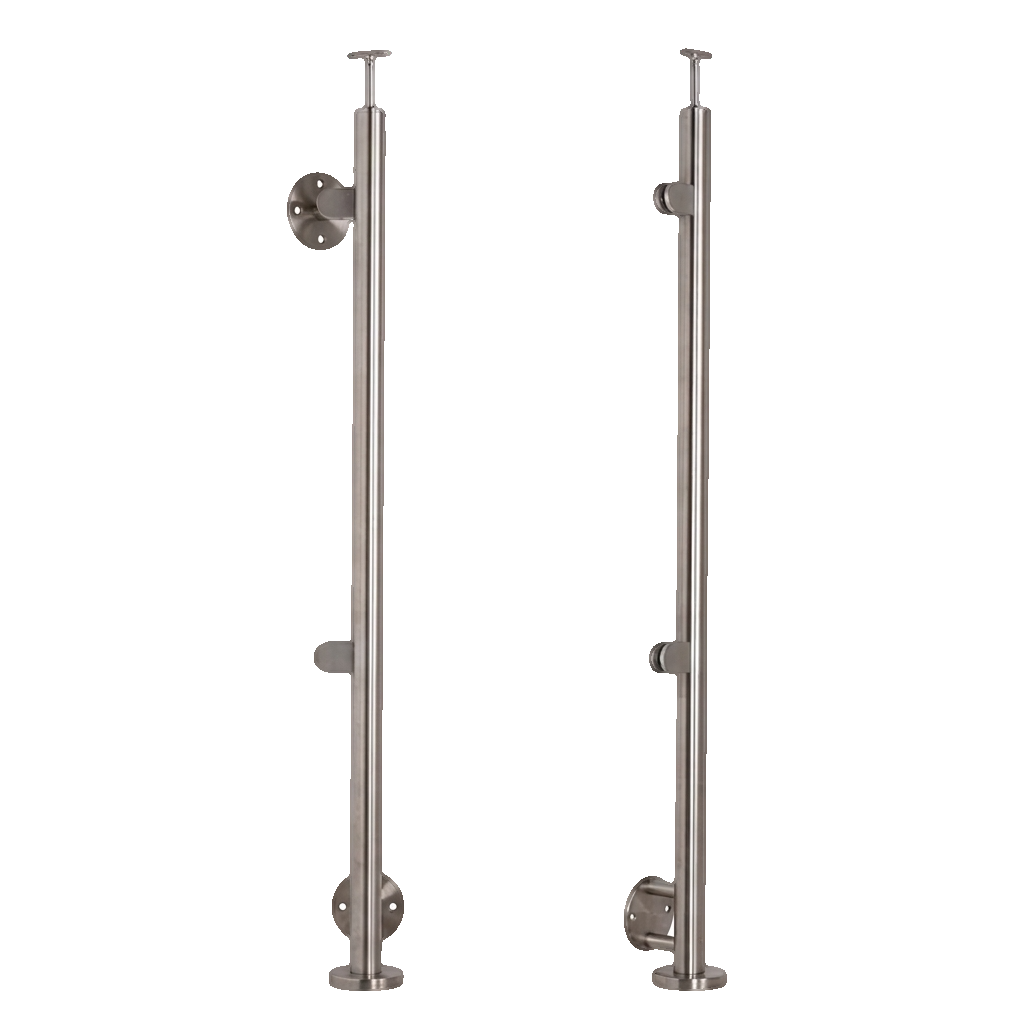

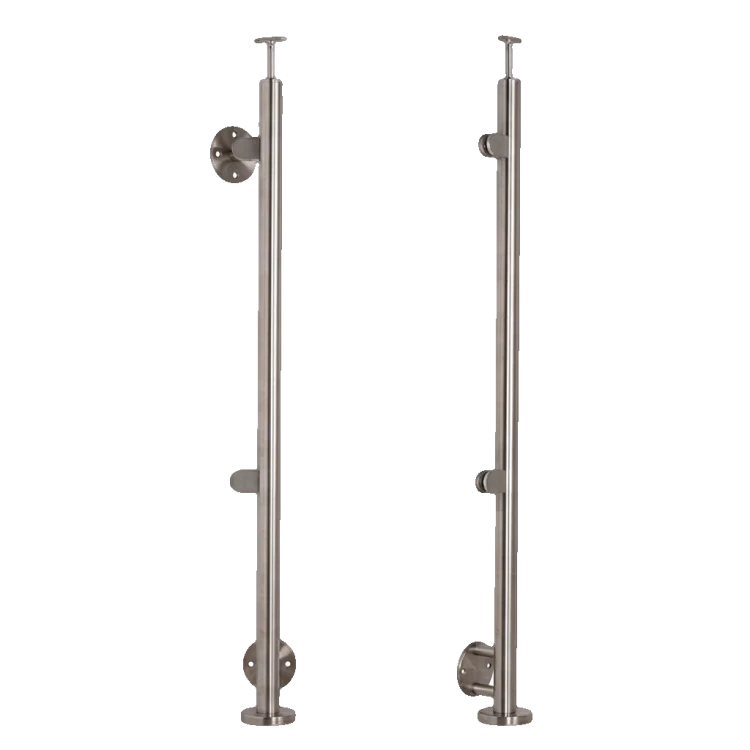

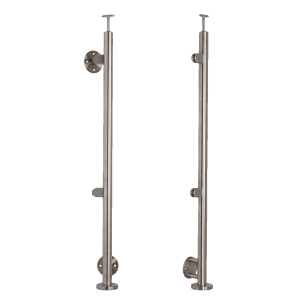

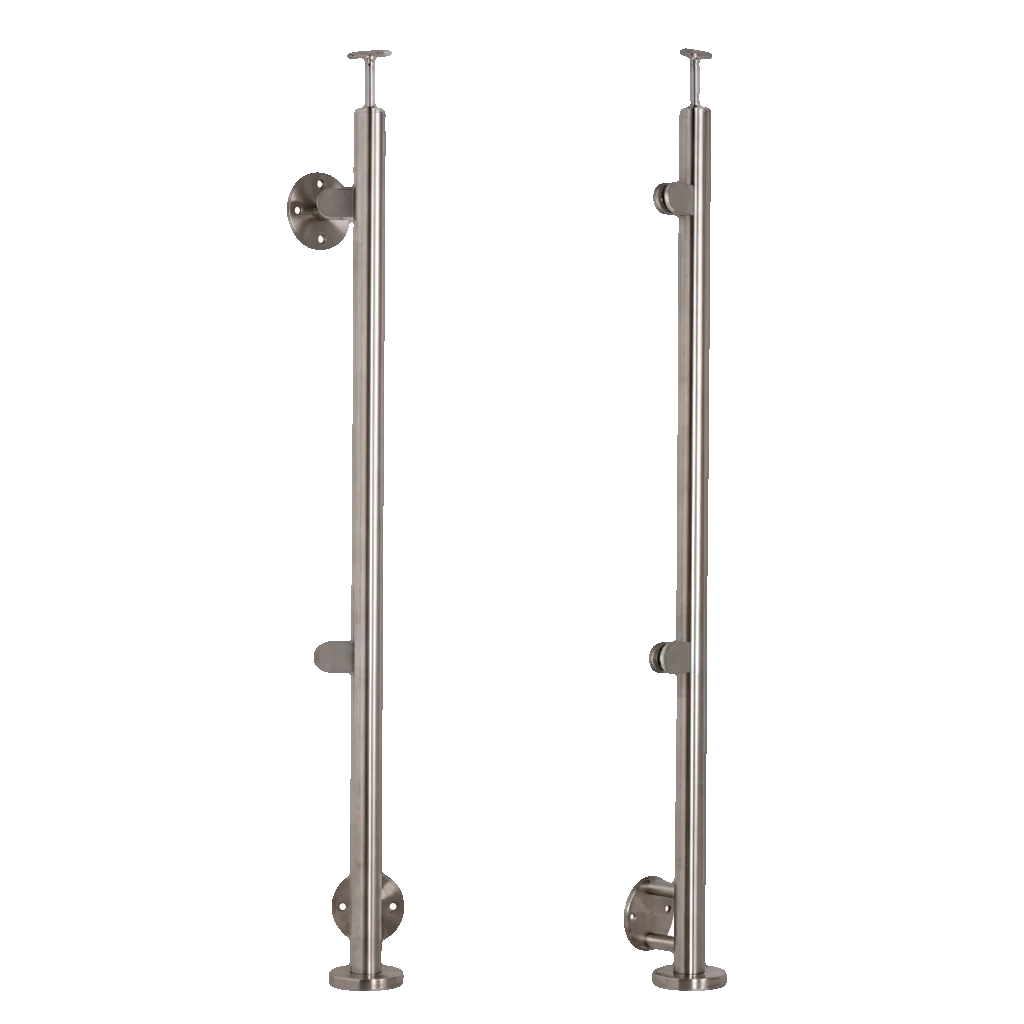

Stahl-Endpfosten links ø42,4 mm aus Edelstahl AISI 304, Höhe 1230 mm, mit zwei Glashaltern und Seitenbefestigung. Kompletter Montagesatz mit Wandrosette ø100 mm.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-525
Produkteigenschaften
[PIM] Cat 134 #134
- Material AISI 304
- Oberfläche Satin
- Montagesystem 42,4 mm
Beschreibung
Endpfosten links ø42,4 mm aus Edelstahl mit Glashaltern
Stahl-Endpfosten links mit Durchmesser ø42,4 mm und Höhe 1230 mm, bestimmt für den Bau eleganter Glasgeländer. Gefertigt aus hochwertigem Edelstahl AISI 304 mit satinierter Oberfläche, gewährleistet er Langlebigkeit und ästhetisches Aussehen sowohl innen als auch außen an Gebäuden. Der Pfosten ist ausgestattet mit zwei Glashaltern sowie Seitenbefestigung an der Wand, was eine schnelle und stabile Montage ohne Bodenbefestigung ermöglicht.
Kompletter Montagesatz
Der Pfosten wird als fertiger Montagesatz geliefert, der alle notwendigen Elemente enthält. Der Satz umfasst Seitenbefestigung (Wandrosette), zwei Glashalter mit den Abmessungen 40×50 mm sowie Pfostenverbinder mit verstellbarer Handlaufstütze. Dank der Vollständigkeit des Satzes muss der Installateur keine zusätzlichen Komponenten bestellen — es genügt, entsprechendes Einscheiben-Sicherheitsglas oder Verbund-Sicherheitsglas und den Handlauf vorzubereiten.
Die Glashalter unterstützen Scheiben mit einer Dicke von 6 mm bis 10,76 mm, was sowohl einzelnes gehärtetes Glas als auch beliebte Konfigurationen von Verbundglas (z.B. 2×5 mm mit PVB-Folie) umfasst. Dadurch eignet sich ein Pfostenmodell für viele Geländerprojekte. Für den Glashalter ist eine Dichtung aus der Serie 50D1 separat zu erwerben

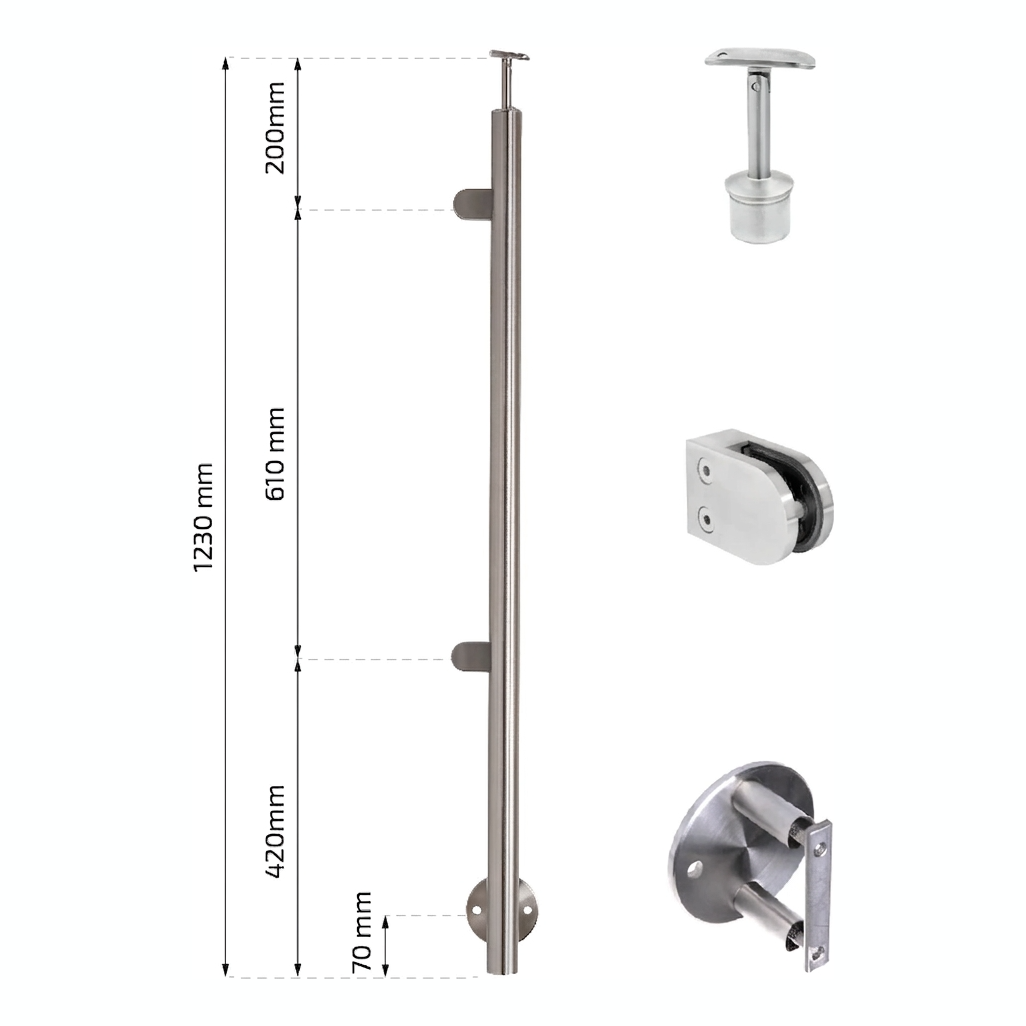

Abmessungen und Anordnung der Elemente am Pfosten
- Gesamthöhe des Pfostens: 1230 mm
- Durchmesser des Pfostenrohrs: ø42,4 mm
- Abstand von der Pfostenunterseite zur Achse der Seitenbefestigung: 70 mm
- Abstand von der Pfostenunterseite zur Achse des unteren Glashalters: 420 mm
- Achsabstand der Glashalter: 610 mm
- Abstand von der Achse des oberen Glashalters zur Rohroberkante: 200 mm
- Gewicht des Satzes: 3,45 kg

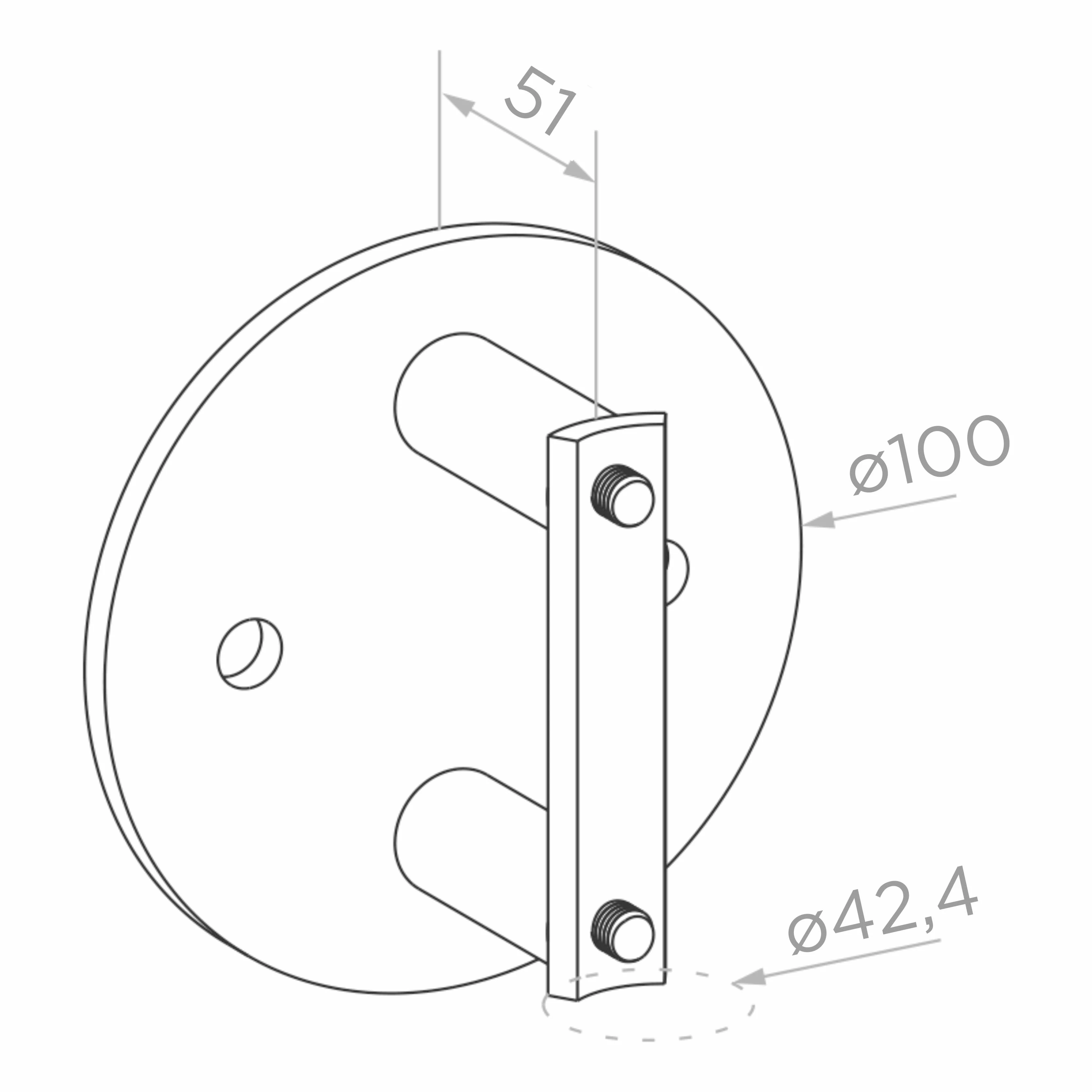

Seitenbefestigung — Wandrosette
Die Montagerosette mit Durchmesser ø100 mm gewährleistet eine stabile und ästhetische Befestigung des Pfostens an der Wand. Der Montageabstand von 51 mm (von der Wandoberfläche zur Pfostenachse) garantiert ausreichenden Abstand für die freie Führung der Glasscheiben. Die Befestigungsbohrungen in der Rosette ermöglichen eine sichere Verankerung an gemauerten, betonierten und anderen tragenden Konstruktionen.

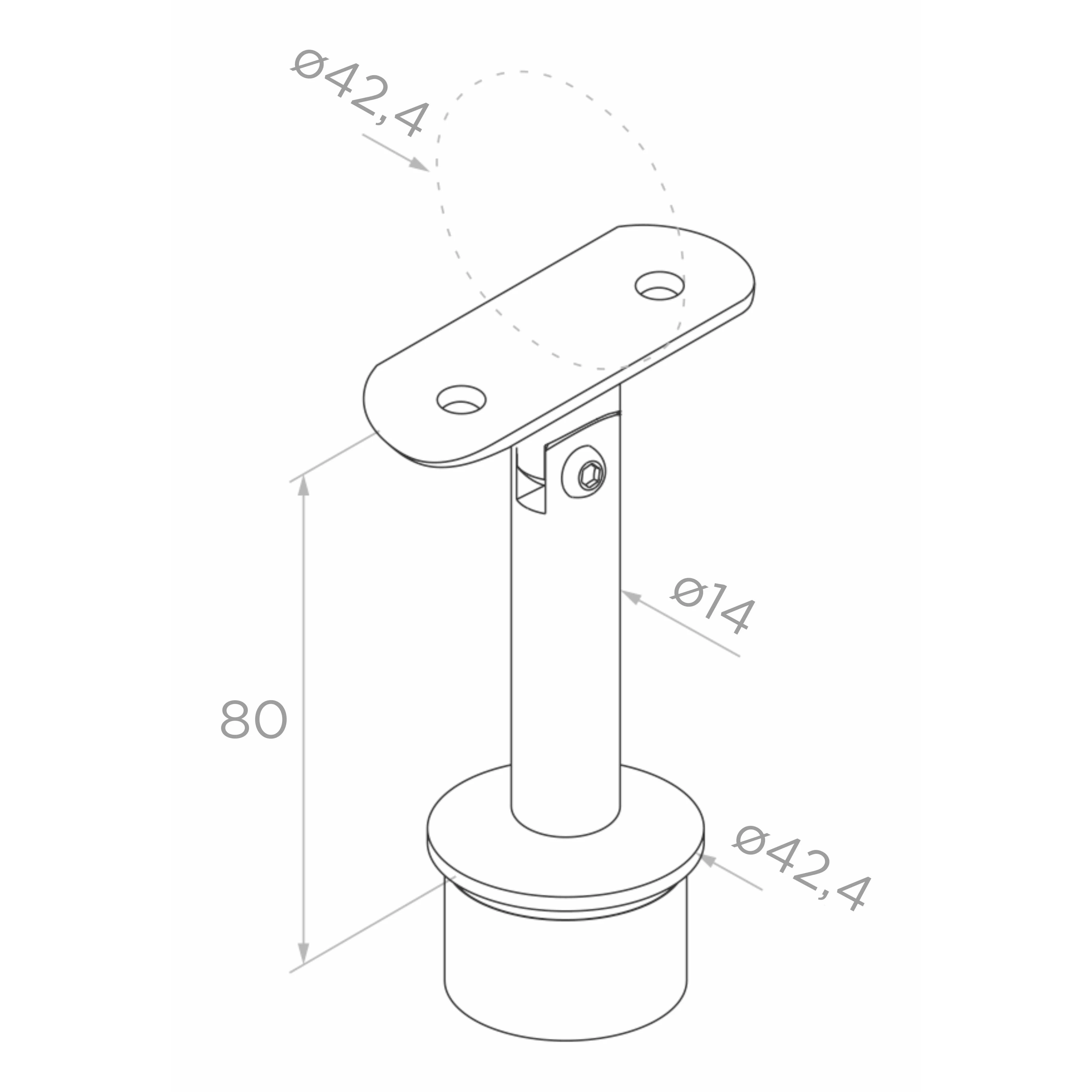

Verbinder für Handlaufstütze
Der am Pfostenkopf montierte Verbinder dient zur Befestigung eines Handlaufs mit Durchmesser ø42,4 mm. Die Gesamthöhe des Verbinders beträgt 80 mm, und der Befestigungszapfen hat einen Durchmesser von ø14 mm. Die obere Stützplatte verfügt über eine Neigungswinkelverstellung, was eine Anpassung an verschiedene Treppenkonfigurationen und Steigungen ermöglicht. Die Verstellung erfolgt mittels eingebauter Inbusschraube.

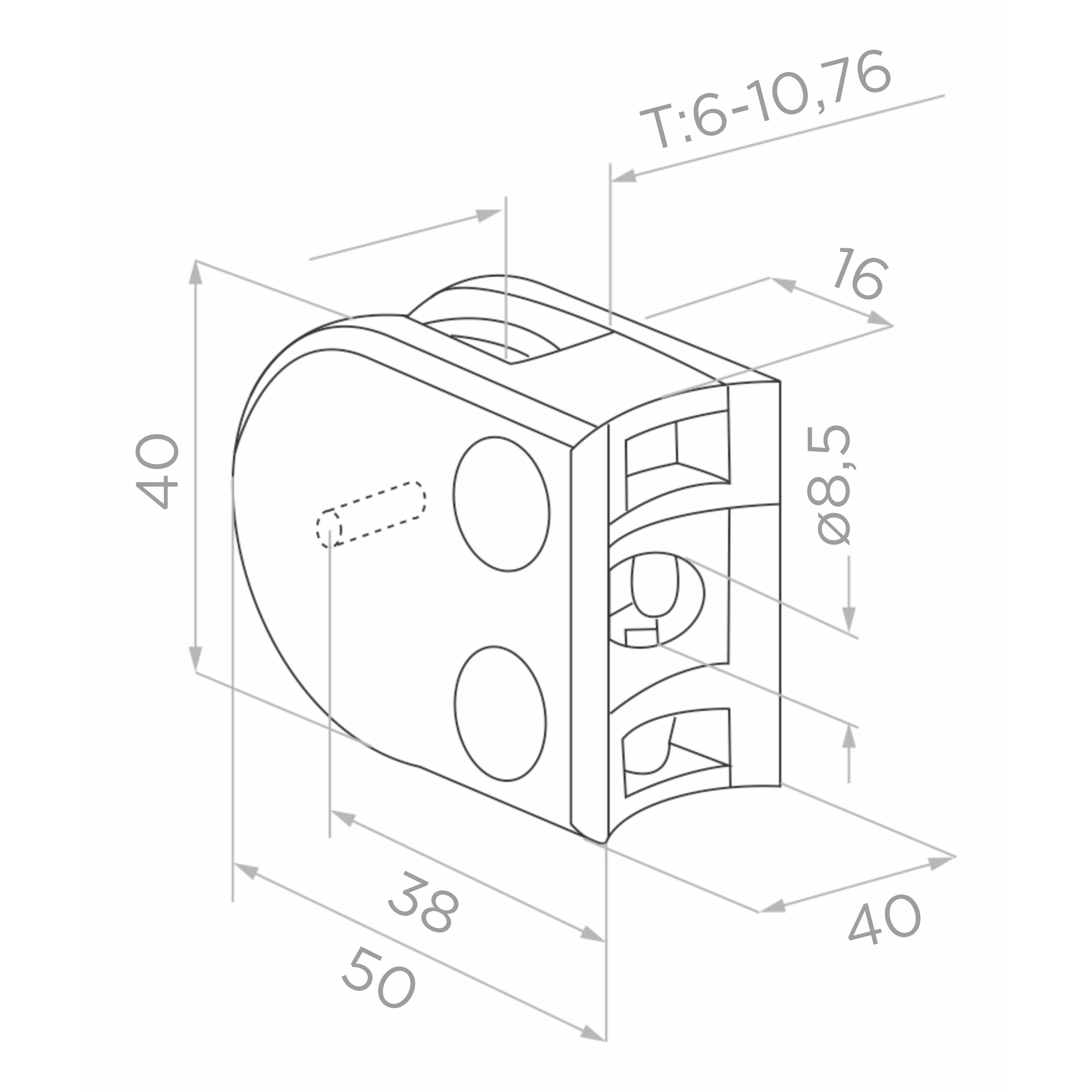

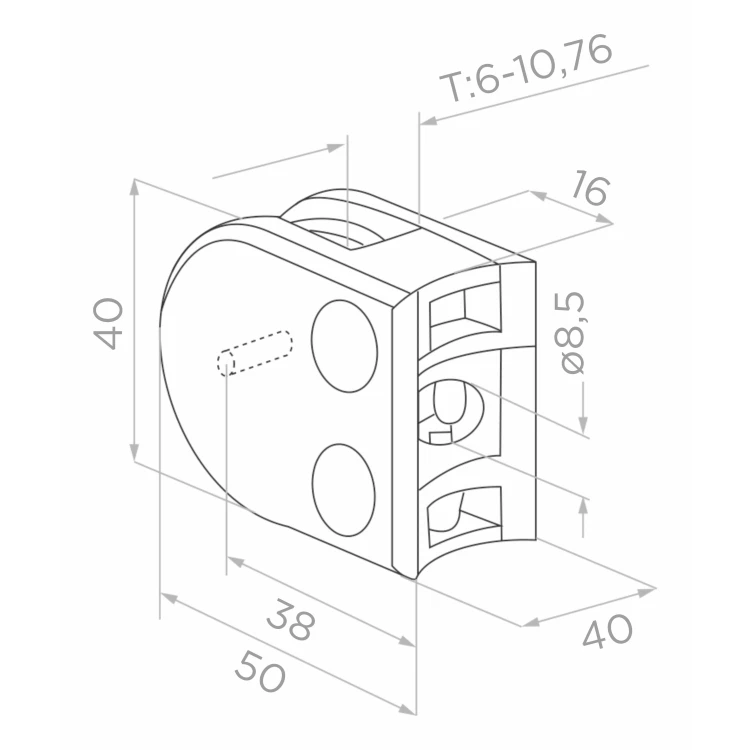

Glashalter — Parameter
- Abmessungen des Halters: 40 × 50 × 40 mm (H × L × B)
- Achsabstand der Befestigungsbohrungen: 38 mm
- Durchmesser der Befestigungsbohrungen: ø8,5 mm
- Glasdickenbereich: 6–10,76 mm
- Anzahl Halter im Satz: 2 Stk.
Technische Spezifikation
- Typ: Endpfosten links
- System: ø42,4 mm
- Gesamthöhe: 1230 mm
- Material: Edelstahl AISI 304
- Oberflächenbehandlung: satin (geschliffen)
- Montageart: seitlich (wandmontiert)
- Durchmesser der Befestigungsrosette: ø100 mm
- Abstand zur Wand: 51 mm
- Unterstützte Glasdicke: 6–10,76 mm
- Handlaufdurchmesser: ø42,4 mm
- Gewicht des Satzes: 3,45 kg
- EAN: 5903313202213
Satzinhalt: Seitenbefestigung (Wandrosette), 2× Glashalter 40×50 mm, Handlaufstützenverbinder mit Winkelverstellung.
