Endpfosten rechts/links ø 42,4x1060mm AISI304 2 Glashalterungen bodenmontiert
Leave feedback on the product
Endpfosten für Balustrade aus Edelstahl AISI 304 ø 42,4 mm, Höhe 1060 mm, satinierte Oberfläche. Komplettset mit 2 Glashalterungen für Glas 6-10,76 mm, Handlaufverbinder (Höhe 80 mm) und Grundabdeckung.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-558
Produkteigenschaften
[PIM] Cat 134 #134
- Material AISI 304
- Oberfläche Satin
- Montagesystem 42,4 mm
Beschreibung

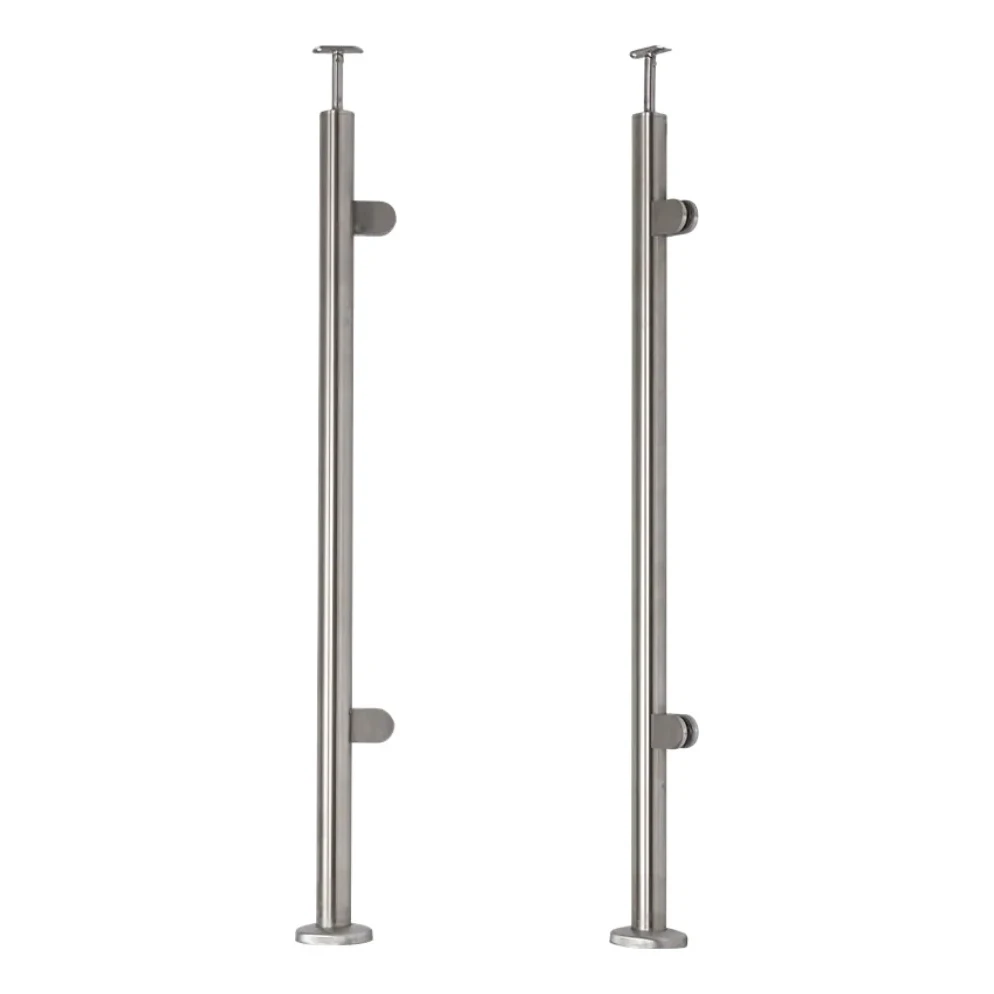

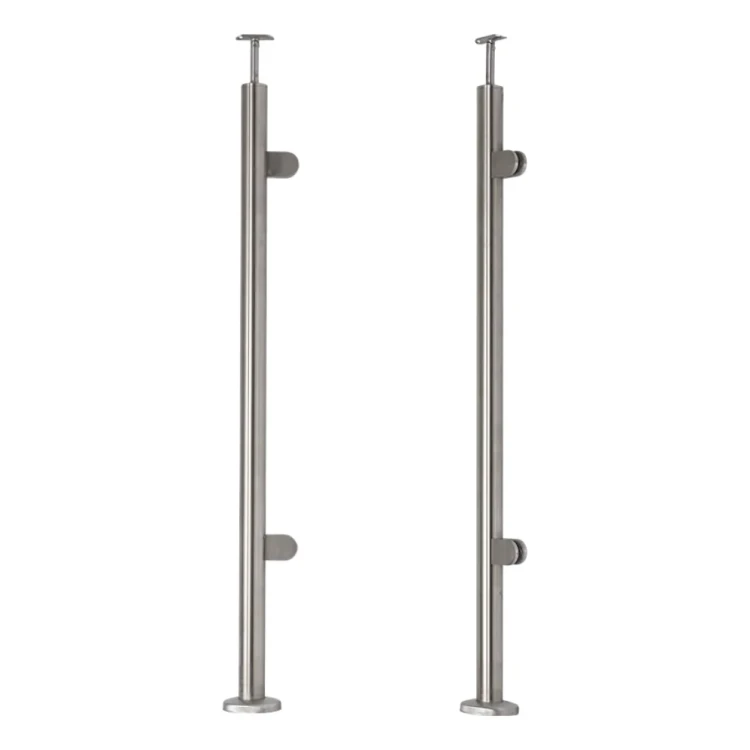

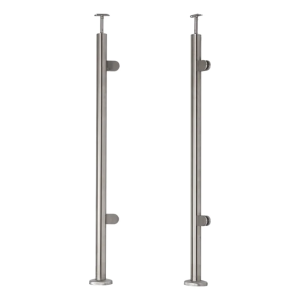

Endpfosten für Balustrade aus Edelstahl ø 42,4 mm mit Glashalterungen
Endpfosten für Balustrade rechts/links aus Edelstahl AISI 304 mit satinierter (geschliffener) Oberfläche. Komplettset für den Bau von Balkon- und Treppengeländern mit Glasfüllung. Pfosten wird im Boden montiert, ausgestattet mit 2 Glashalterungen, Handlaufverbinder und Grundabdeckung — bereit für schnelle Installation.
Hauptmerkmale des Pfostens
- Material: Edelstahl AISI 304 — hohe Korrosions- und mechanische Widerstandsfähigkeit
- Oberfläche: satiniert (geschliffen)
- Pfostendurchmesser: ø 42,4 mm, Wandstärke: 2 mm
- Pfostenhöhe: 1060 mm
- Gesamthöhe mit Handlauf: 1102,4 mm
- Typ: Endpfosten rechts/links — universell, passt zu verschiedenen architektonischen Projekten
- Montageart: im Boden
- Glashalterungen: 2 Stk.
- Glasstärkenbereich: 6–10,76 mm (im Set Gummidichtungen für Glas 8 mm)
- Gewicht: 3,2 kg

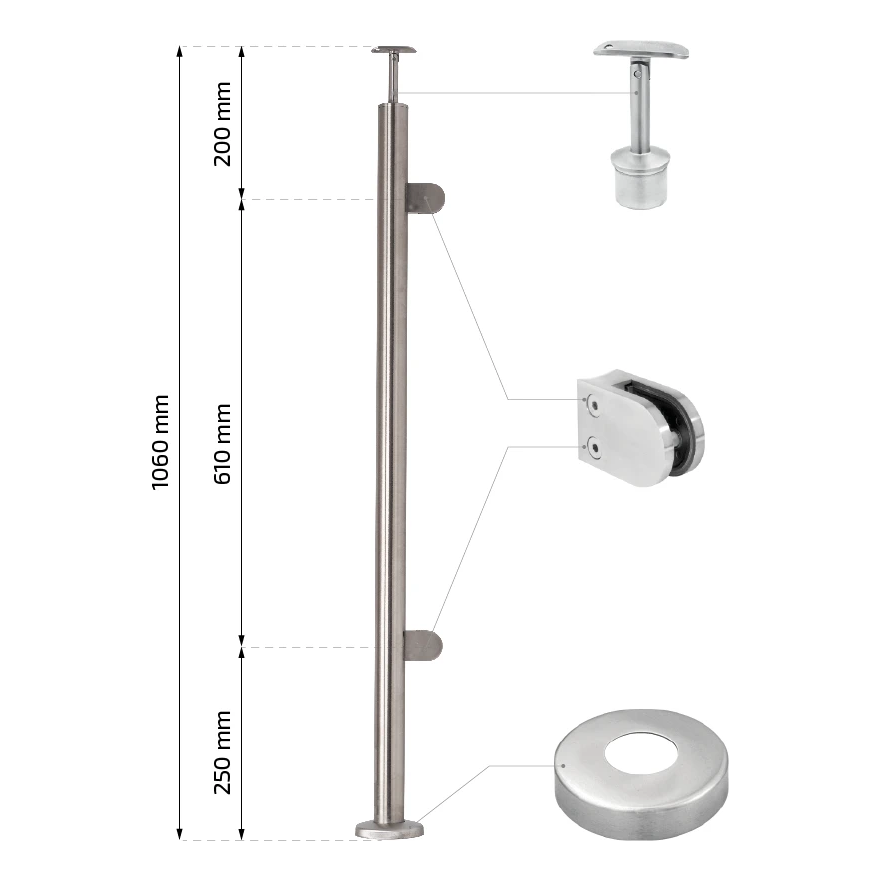

Anordnung der Halterungen am Pfosten
Die Glashalterungen sind symmetrisch am Pfosten angeordnet. Der Abstand von der Oberkante des Pfostens zur Achse der oberen Halterung beträgt 200 mm, der Achsabstand der Halterungen 610 mm, und der Abstand von der unteren Halterung zur Basis — 250 mm. Befestigungsbohrungen der Halterungen: 2× M8.
Setinhalt
- Pfosten ø 42,4 × 2 mm, Höhe 1060 mm
- Handlaufverbinder (obere Halterung) — Höhe 80 mm, Zapfen ø 14 mm, angepasst für Handlauf ø 42,4 mm
- Glashalterungen — 2 Stk., Abmessungen 50 × 40 × 40 mm, Befestigungsbohrung ø 8,5 mm
- Grundabdeckung (Rosette) — Durchmesser 105 mm, Höhe 20 mm, Bohrung ø 42,4 mm
- Komplettsatz Gummidichtungen für Glas 8 mm

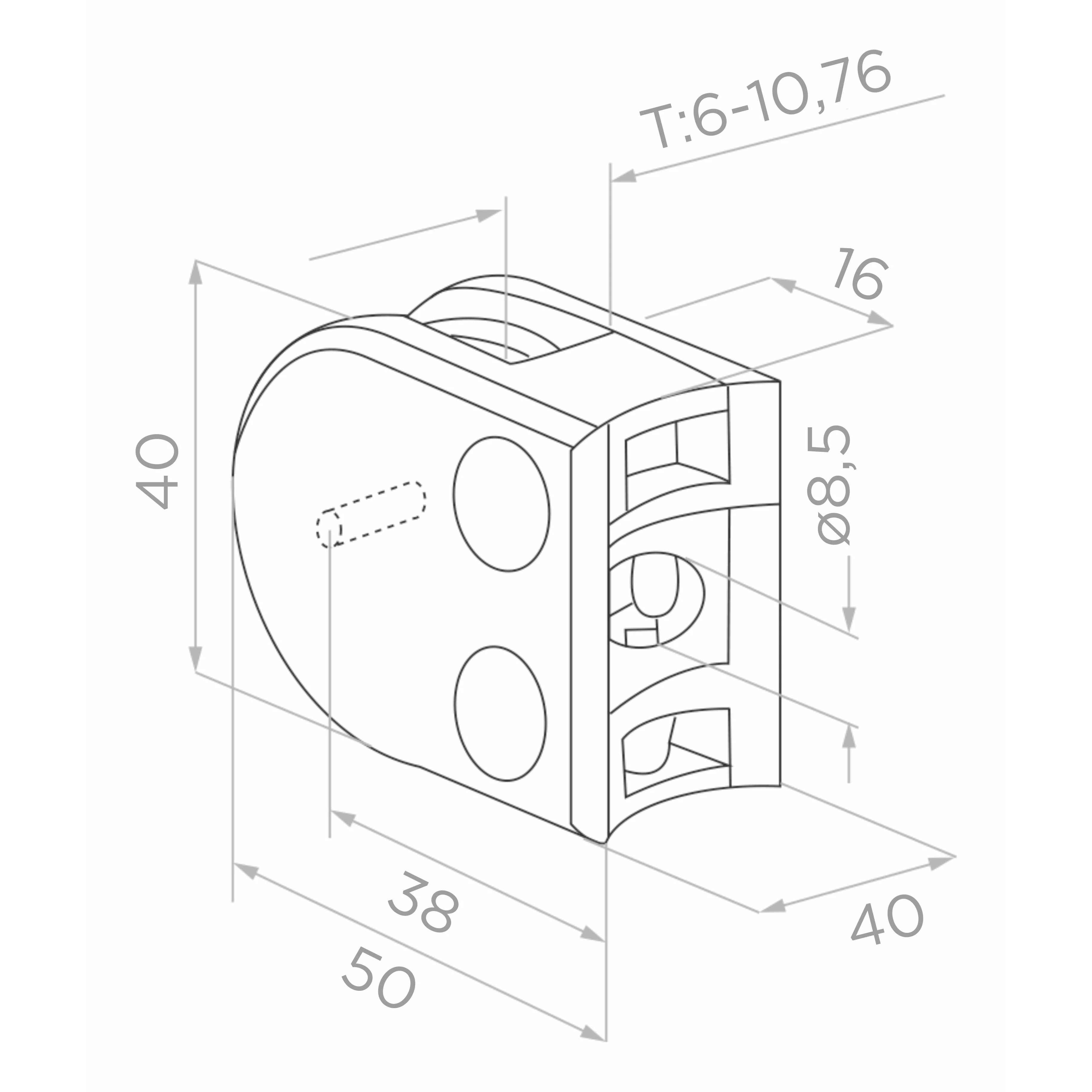

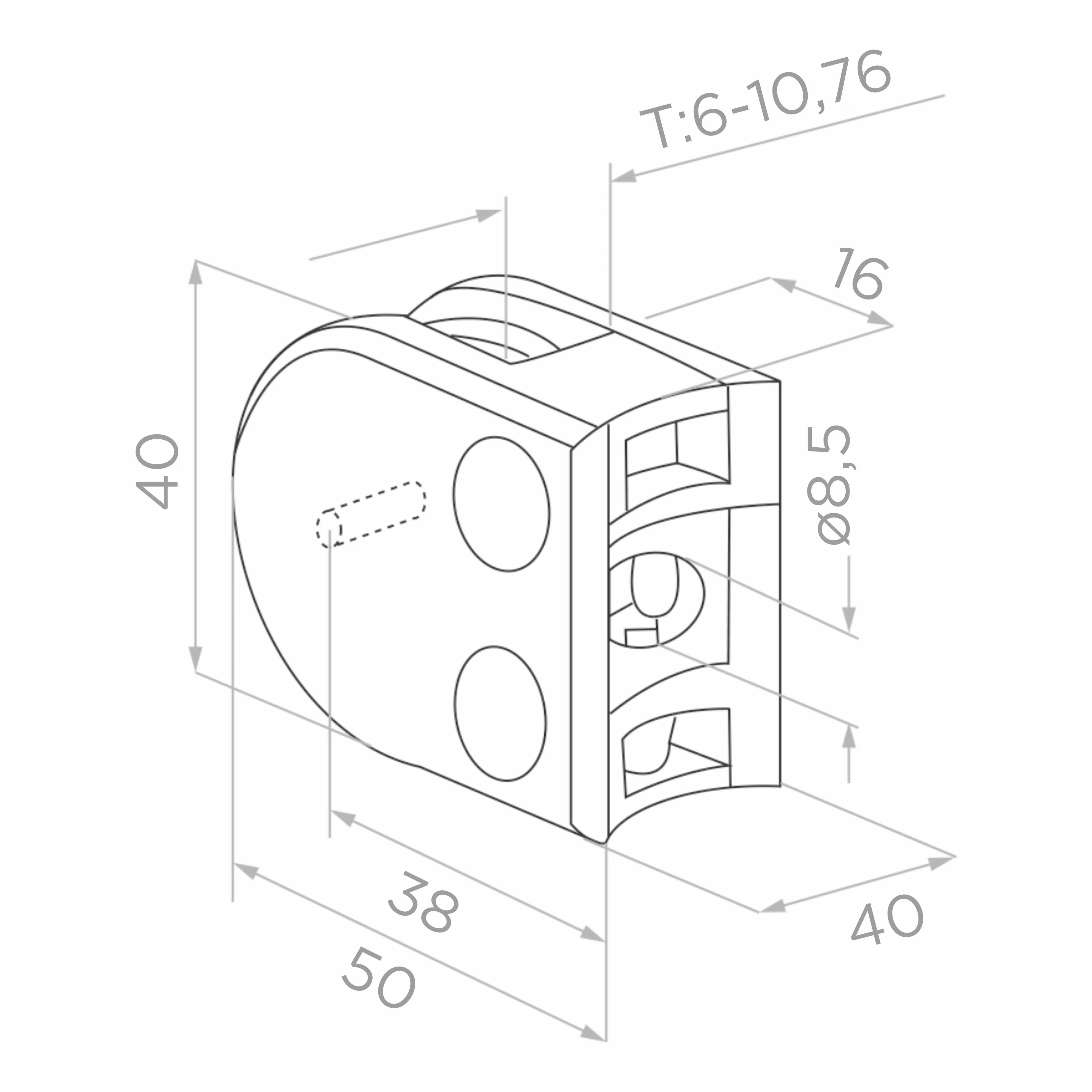

Abmessungen der Glashalterung
- Gesamtlänge: 50 mm, Befestigungsteil: 38 mm
- Höhe: 40 mm
- Breite: 40 mm
- Glasstärkenbereich: 6–10,76 mm
- Abstand Glaskante zur Sperrungsachse: 16 mm
- Durchmesser der Befestigungsbohrung: ø 8,5 mm

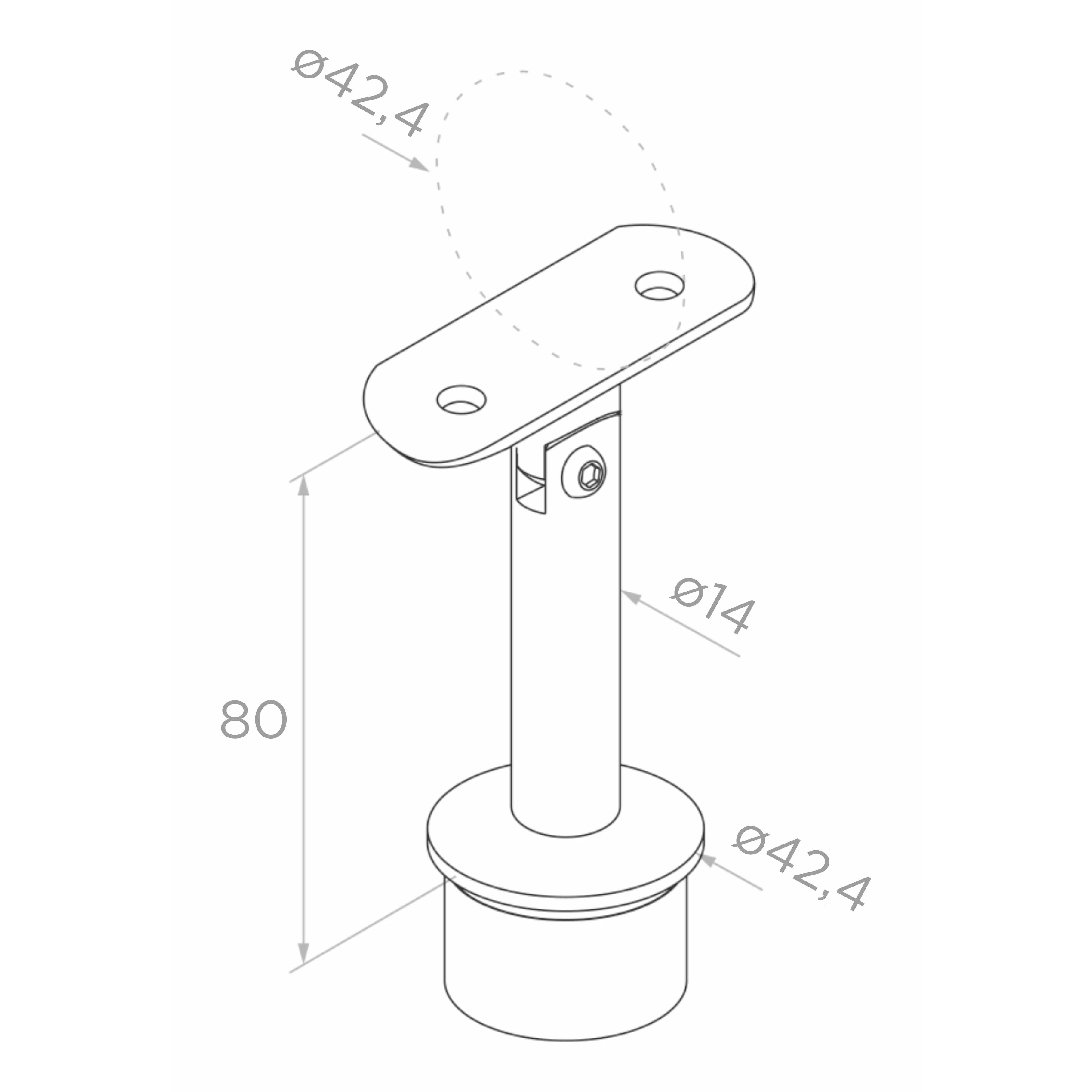

Handlaufverbinder (obere Halterung)
Verstellbarer Handlaufverbinder mit Höhe 80 mm und Zapfen ø 14 mm, der im Inneren des Pfostrohrs eingesetzt wird. Obere Plattform angepasst für Handlauf ø 42,4 mm mit Möglichkeit der Neigungswinkelverstellung. Dadurch ist die Handlaufmontage einfacher und der Pfosten kann an spezifische Baubedingungen angepasst werden. Bei unebenen Böden kann der Pfosten zusätzlich gekürzt werden.

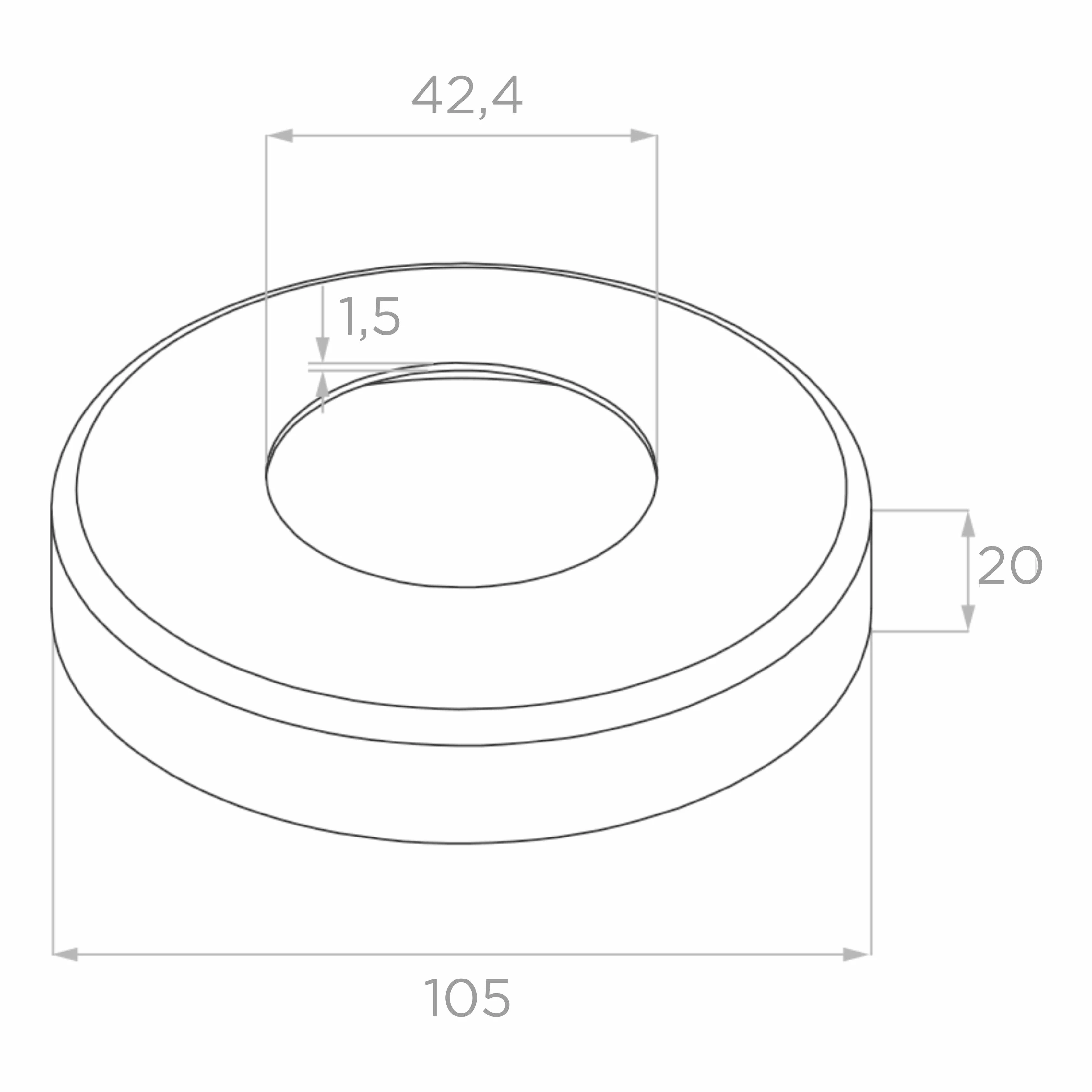

Grundabdeckung (Rosette)
Dekorative Rosette mit Außendurchmesser 105 mm und Höhe 20 mm verdeckt ästhetisch die Montagestelle des Pfostens im Boden. Innenbohrung ø 42,4 mm, Flanschmaterialstärke 1,5 mm.

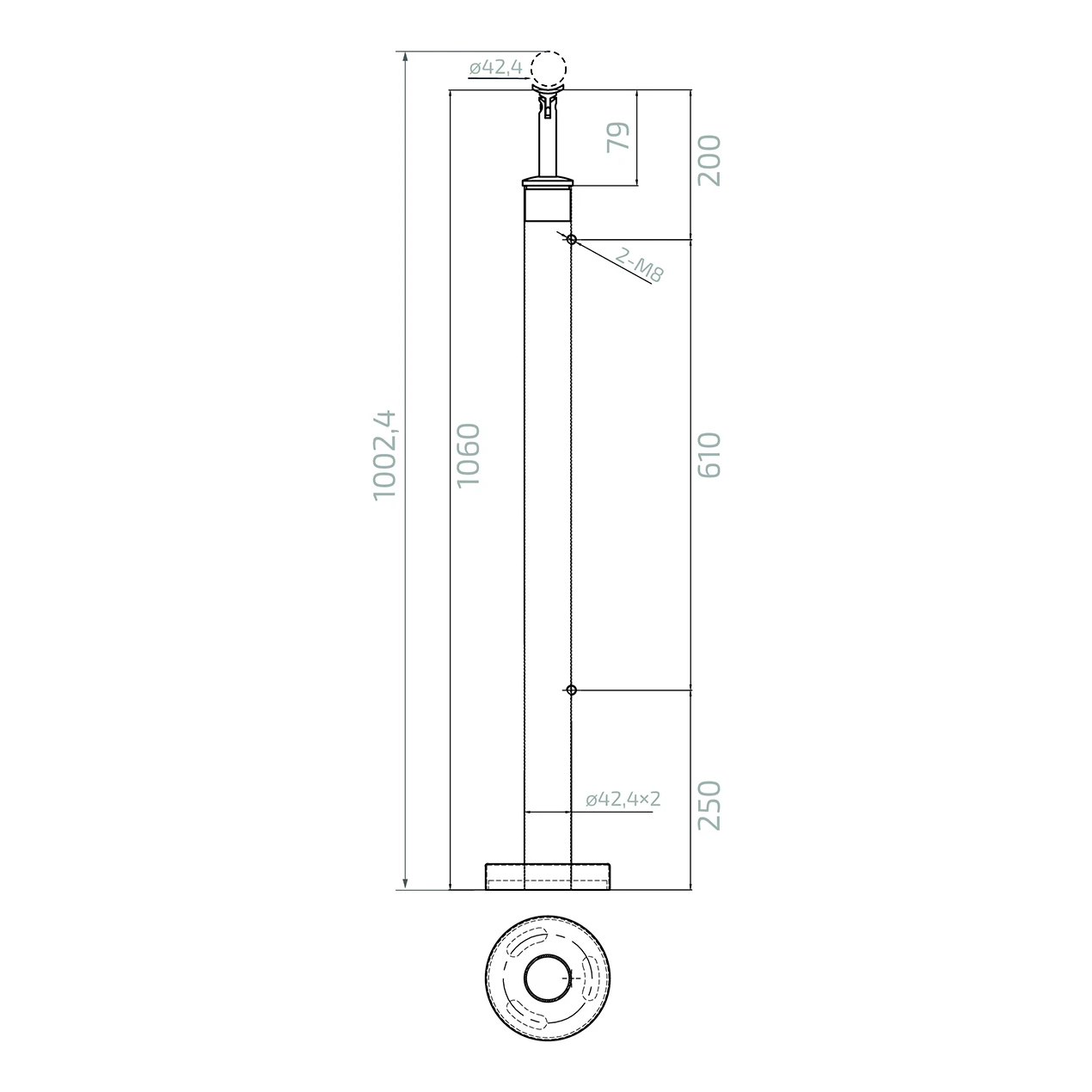

Montageabmessungen des Pfostens
- Rohrdurchmesser: ø 42,4 × 2 mm
- Höhe des Pfostrohrs: 1060 mm
- Höhe von Basis zur Handlaufachse: 1002,4 mm
- Höhe der Handlaufhalterung: 79 mm
- Abstand obere Halterung – Pfostenoberseite: 200 mm
- Halterungsabstand (Achse–Achse): 610 mm
- Abstand untere Halterung – Basis: 250 mm
- Befestigungsbohrungen der Halterungen: 2× M8
- Handlaufdurchmesser: ø 42,4 mm
Wichtiger Montagehinweis
Die im Produkt enthaltenen Verbinder und Handlaufbefestigungen sind nicht dauerhaft angebracht. Es wird empfohlen, speziellen anaeroben Klebstoff für Edelstahl zu verwenden, um deren ordnungsgemäße Befestigung zu gewährleisten. Bei der Montage von Glasscheiben mit anderer Stärke als 8 mm müssen entsprechend passende Gummidichtungen beschafft werden.
