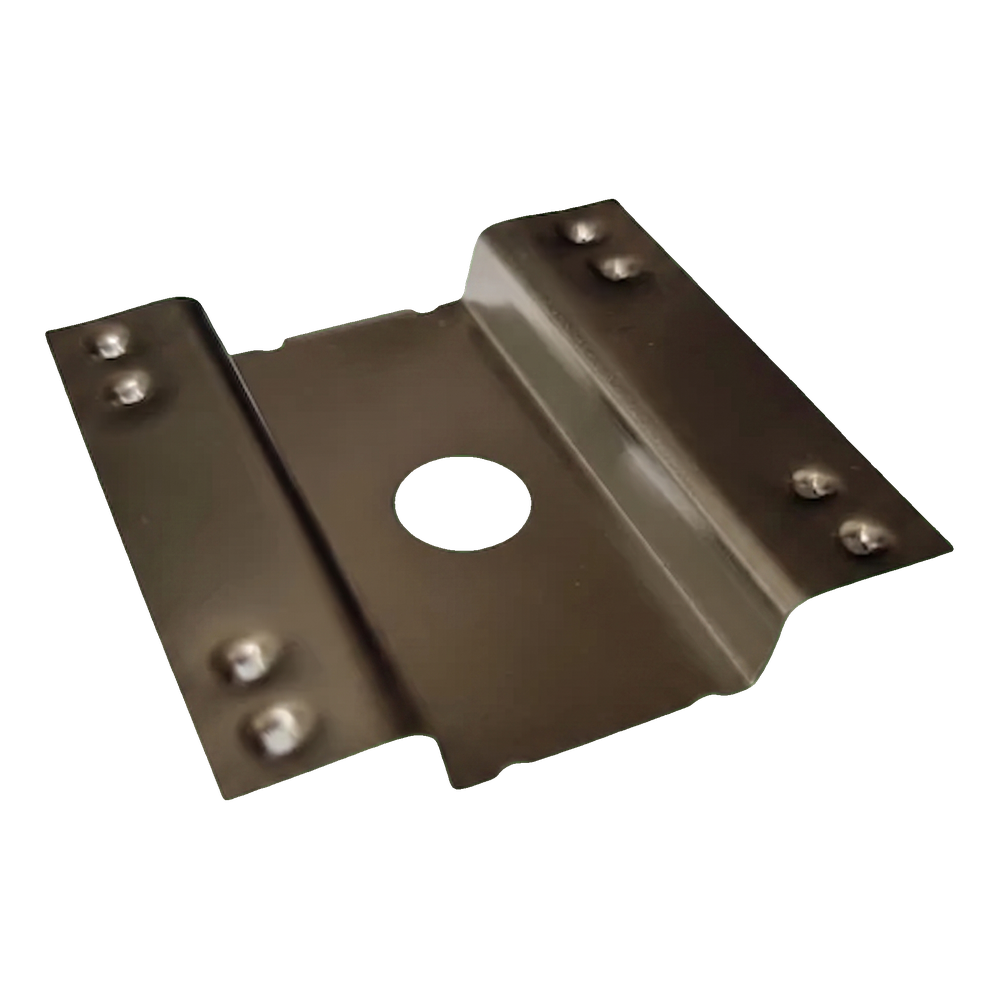

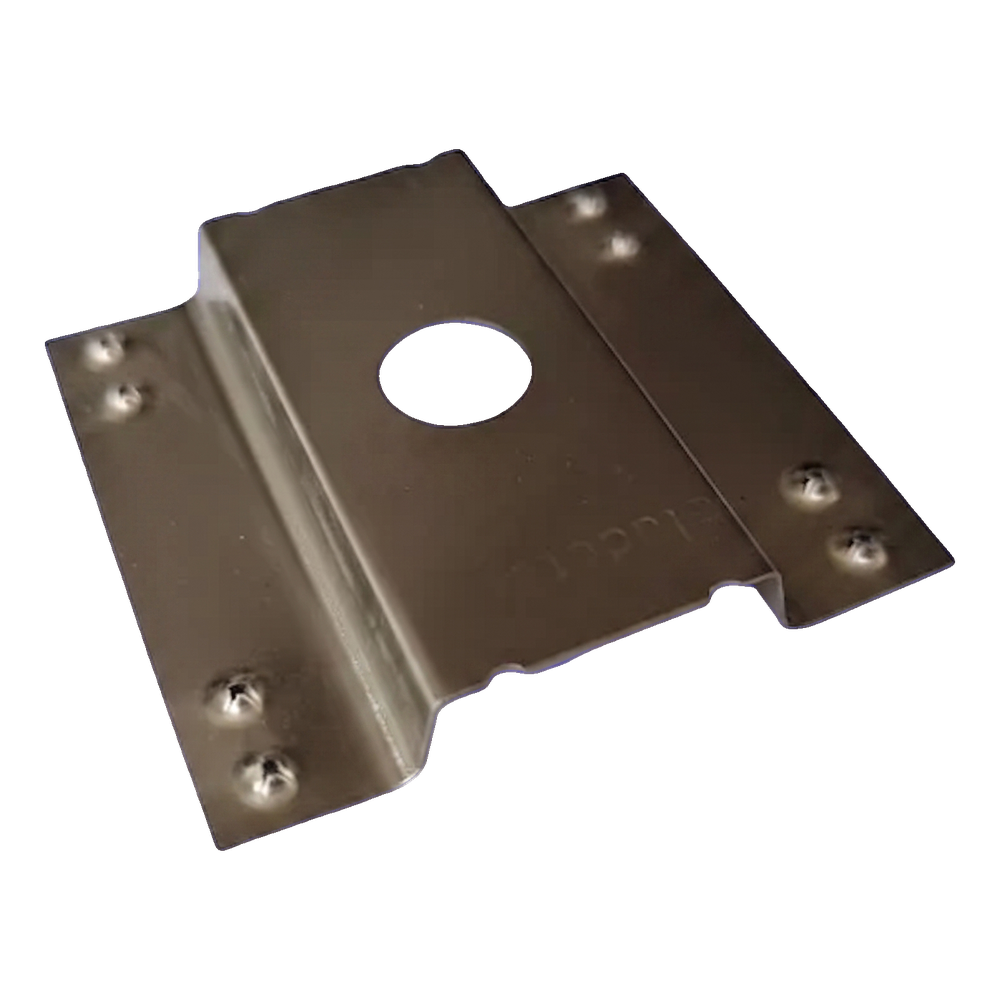

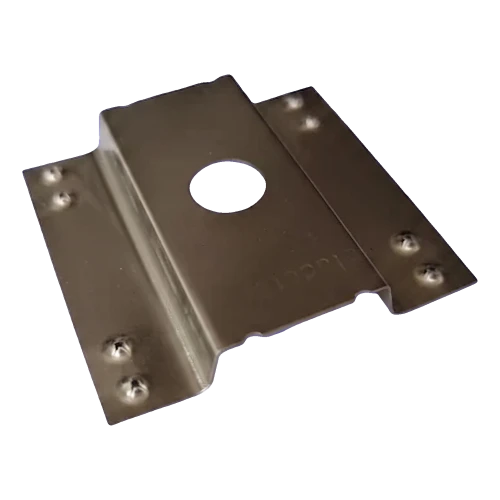

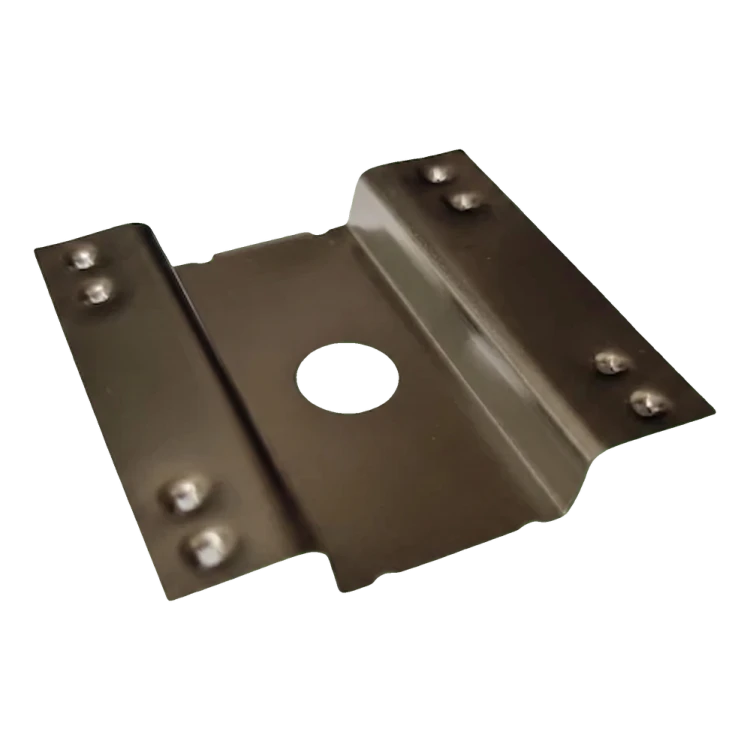

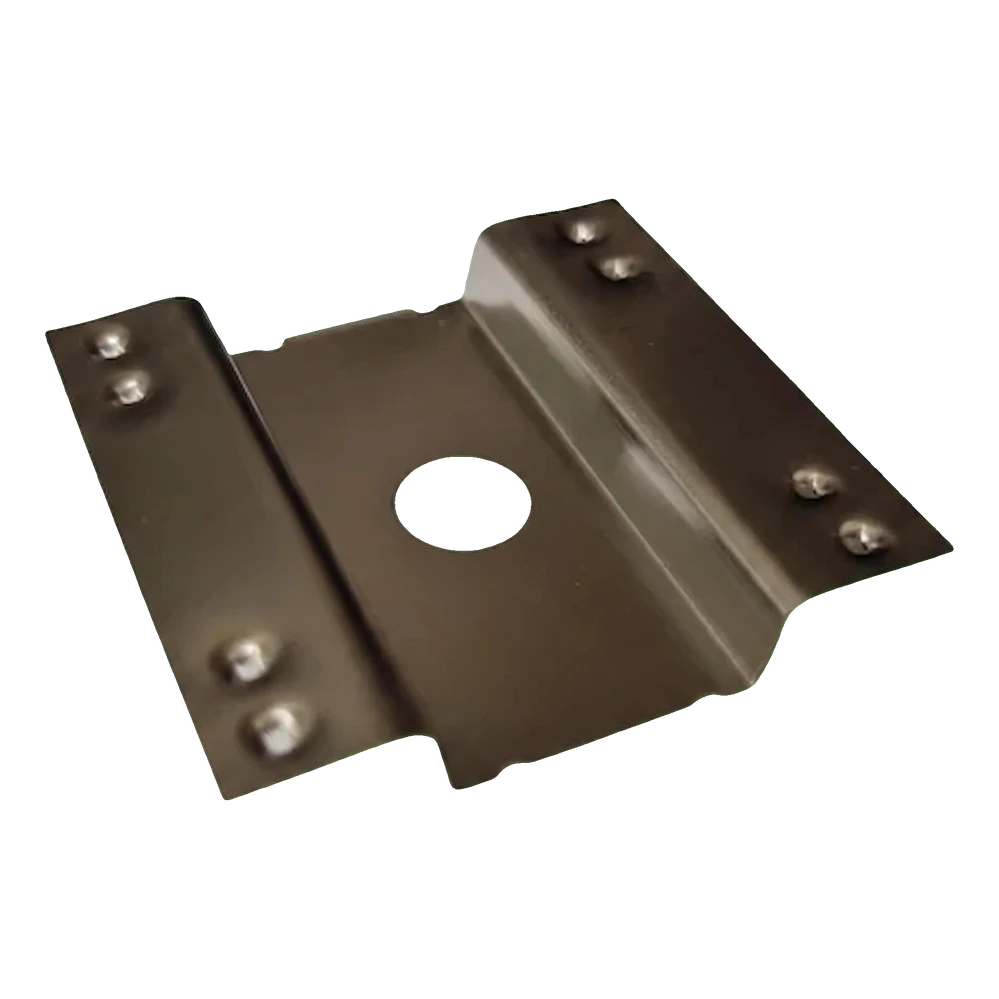

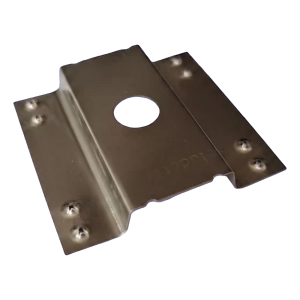

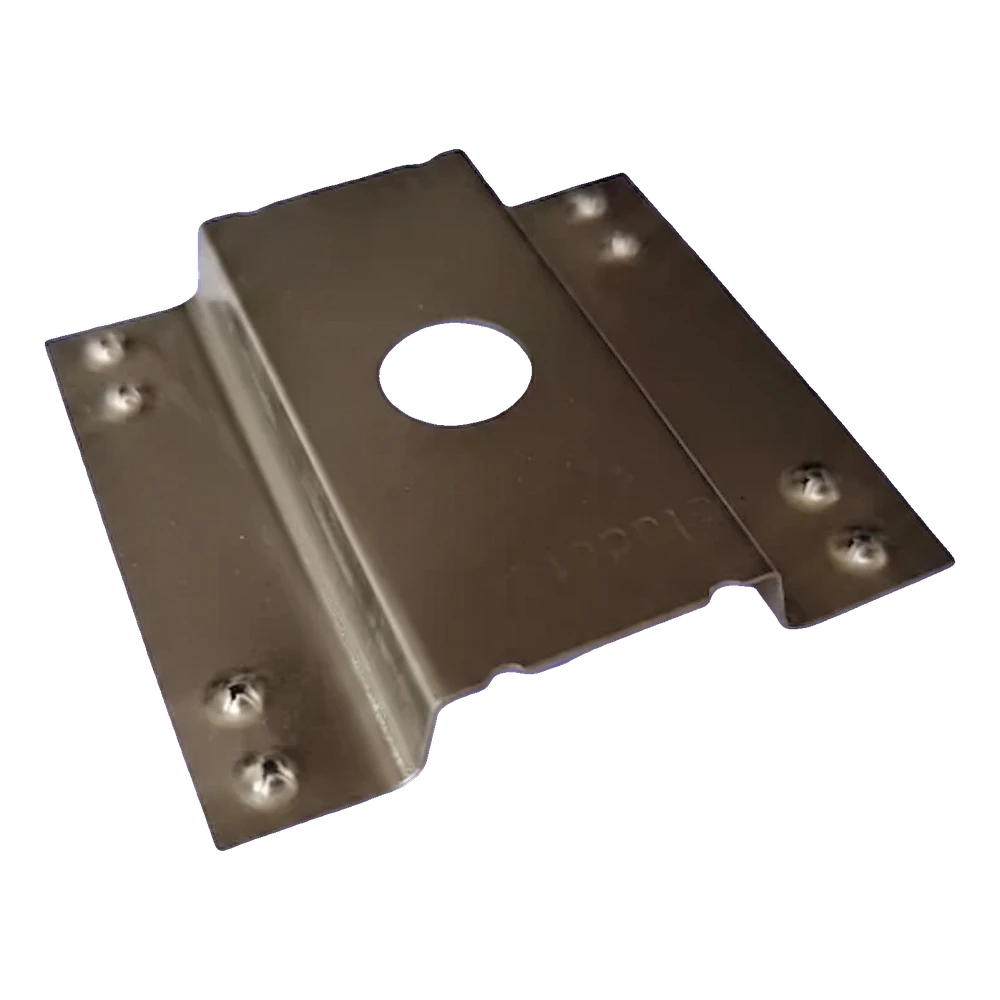

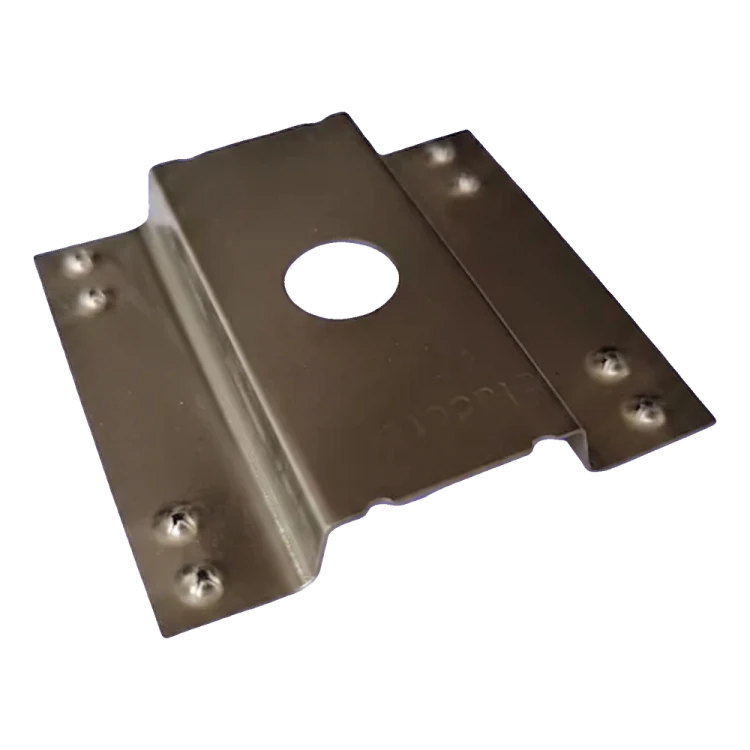

Erdungsplatte Typ Ω aus A2-Edelstahl für Photovoltaikmodule
Leave feedback on the product
Erdungsplatte Typ Ω aus A2-Edelstahl (1.4301, Güte 304) für Photovoltaikmodule. Abmessungen 40×42×6 mm, Montagebohrung 8 mm, Gewicht 0,004 kg. Die Zähne durchdringen die eloxierte Schicht der PV-Modulrahmen und stellen eine elektrische Verbindung sicher. Schraubbefestigung an Modulrahmen und Montageprofilen
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Variante wählen:
Individual variants may differ in price
Verpackungsoptionen
Product code:
Beschreibung
Erdungsplatte Typ Ω aus A2-Edelstahl für Photovoltaikmodule
Die Erdungsplatte Typ Ω ist ein Bestandteil des Potentialausgleichs in Photovoltaikanlagen und dient dem Potentialausgleich zwischen den PV-Modulrahmen, den Montageprofilen und der Tragkonstruktion. Sie ist aus A2-Edelstahl (1.4301, Güte 304) gefertigt und bietet dauerhaften Korrosionsschutz unter allen Witterungsbedingungen. Das charakteristische Ω-Profil sowie die scharfen Zähne auf der Kontaktfläche ermöglichen das Durchdringen der eloxierten Aluminiumschicht der Modulrahmen — diese Schicht wirkt als Isolator, während die Zähne direkt bis zum darunterliegenden Aluminium vordringen und so eine feste und dauerhafte elektrische Verbindung gewährleisten. Dadurch sorgt die Platte für galvanische Durchgängigkeit der gesamten Anlage, was für die einwandfreie Funktion des Blitzschutz- und Erdungssystems entscheidend ist.
Wichtige Vorteile für den Installateur
- Scharfe Zähne durchdringen die eloxierte Schicht der PV-Modulrahmen und gewährleisten einen zuverlässigen elektrischen Kontakt, ohne dass eine zusätzliche Oberflächenvorbereitung erforderlich ist
- Der austenitische A2-Edelstahl (1.4301) ist nicht magnetisch, flexibel und beständig gegen Spannungen — er garantiert eine langjährige Funktion ohne Verschlechterung der Verbindung
- Die kompakten Abmessungen von 40×42×6 mm und das geringe Gewicht erleichtern die Montage auch an schwer zugänglichen Stellen der Konstruktion
- Das Ω-Profil sorgt für einen stabilen Sitz auf dem Montageprofil und eine sichere Anpressung an den Modulrahmen
- Geeignet für alle Umgebungsbedingungen dank der außergewöhnlichen Korrosionsbeständigkeit der nickelhaltigen Legierung
