Erdungsscheibe – PV-Kontaktplatte aus Edelstahl 40×40 mm

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.004 kg

Preis/ stk.: € 0,06 0.06

inkl. 20% MwSt., zzgl. Versandkosten

Nettopreis/ stk.: € 0,05

zzgl. 20% MwSt., zzgl. Versandkosten

* Verpackungsoptionen:

Stück
Paket: 500 Stück
Paket: 15000 Stück
Paket: 30000 Stück

Menge stk.

Gesamt:

Produkt nicht verfügbar

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

4.91667

Anbieter: -

Produktcode: PV-20

Einem Freund empfehlen

Beschreibung

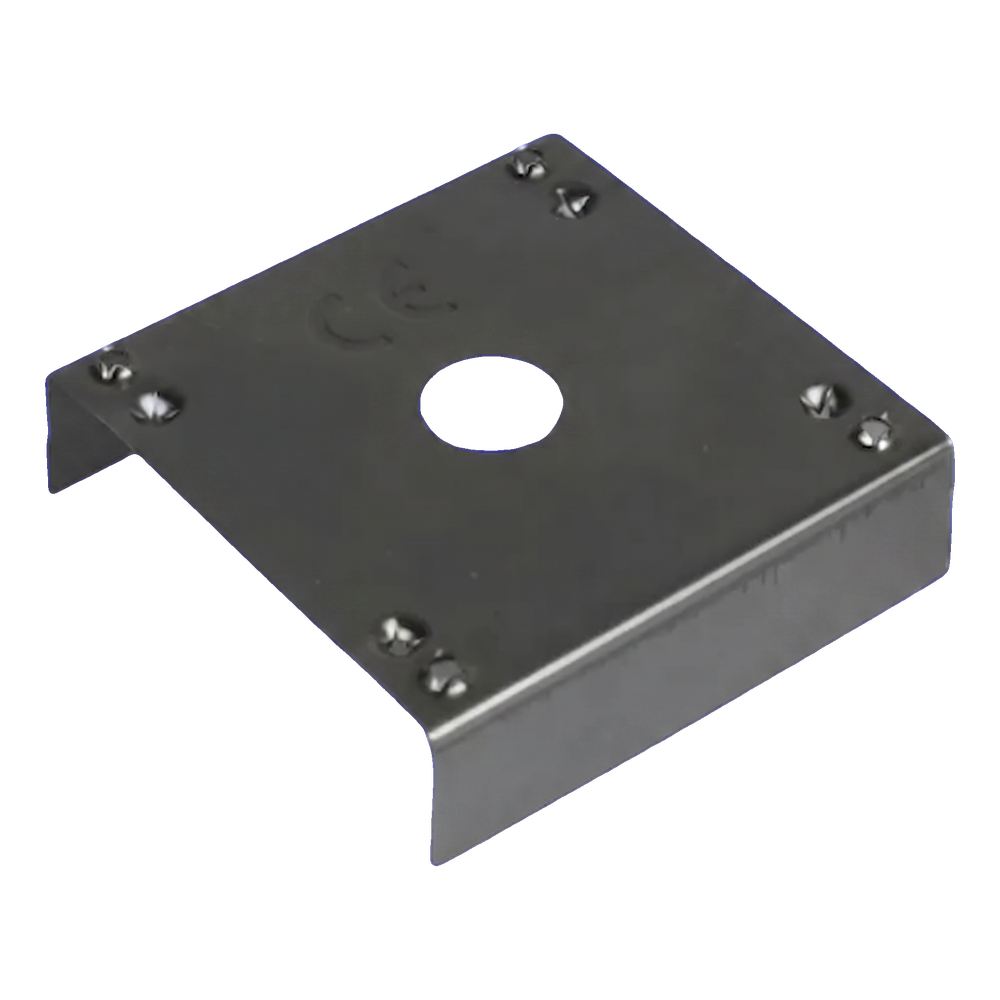

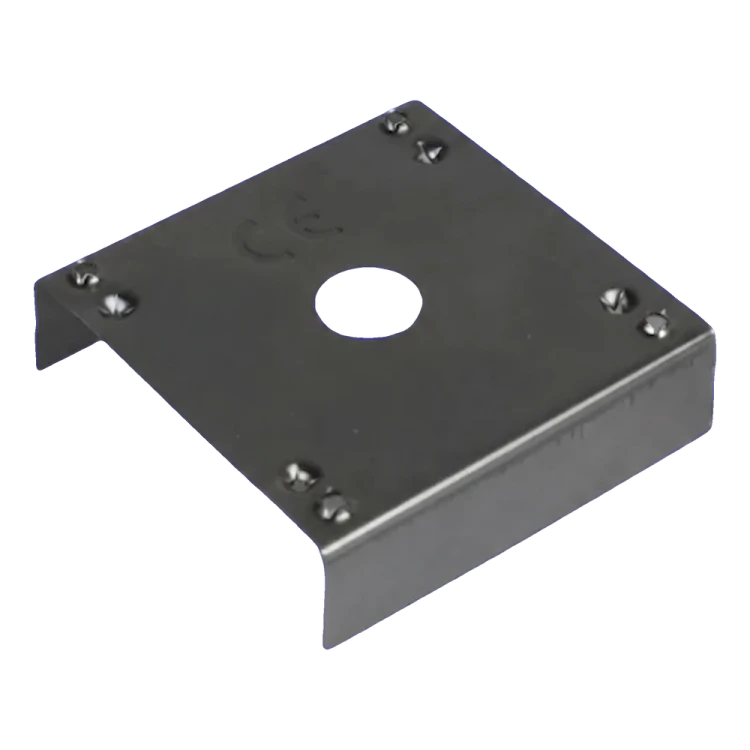

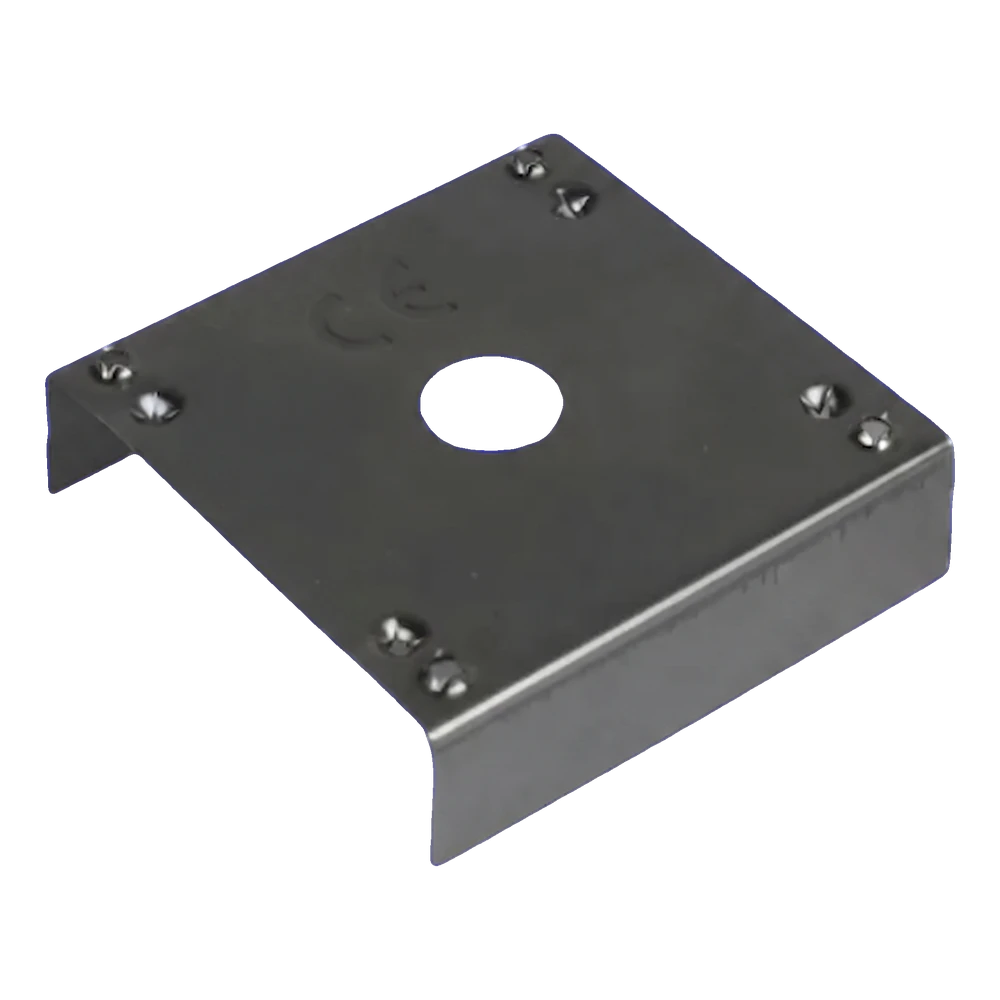

Erdungsscheibe – PV-Kontaktplatte aus Edelstahl 40×40 mm

Erdungsscheibe – Kontaktplatte 40×40 mm aus Edelstahl

Die Erdungsscheibe – Kontaktplatte ist ein unverzichtbares Element der Potentialausgleichsverbindungen in Photovoltaikanlagen. Sie gewährleistet die galvanische Durchgängigkeit zwischen den Rahmen der PV-Module und der Montagekonstruktion und ermöglicht so einen wirksamen Potentialausgleich. Acht scharfe kegelförmige Zähne, die symmetrisch auf der Oberfläche der Platte angeordnet sind, durchdringen die dünne eloxierte Aluminiumschicht auf den Modulrahmen — eine Schicht, die als Isolator wirkt und keine elektrischen Ladungen leitet. Dadurch gelangt die Scheibe direkt bis zur metallischen Aluminiumschicht und schafft eine solide und dauerhafte elektrische Verbindung. Die Platte besteht aus Edelstahl 1.4301 (austenitische Güte A2/304), was eine außergewöhnliche Korrosionsbeständigkeit und einen langjährigen, unterbrechungsfreien Einsatz unter allen Witterungsbedingungen garantiert. Die Form eines offenen U-Profils mit zwei abgewinkelten Flügeln erleichtert die Positionierung auf dem Montageprofil und stabilisiert das Element vor dem Anziehen der Schraube.

Warum sich der Einsatz von Kontaktplatten lohnt

Durchdringen die eloxierte Isolierschicht der Modulrahmen und gewährleisten einen sicheren elektrischen Kontakt

Edelstahl A2 (1.4301/304) — austenitisch, nicht magnetisch, korrosionsbeständig unter allen Umgebungsbedingungen, auch in Meeres- und Industrieatmosphäre

Kompakte Abmessungen 40×40 mm — kompatibel mit gängigen PV-Montageprofilen

Die U-Profil-Form stabilisiert die Scheibe auf dem Profil — schnelle und sichere Montage ohne zusätzliche Positionierung

Das minimale Gewicht (4 g) hat keinen Einfluss auf die Belastung der Konstruktion

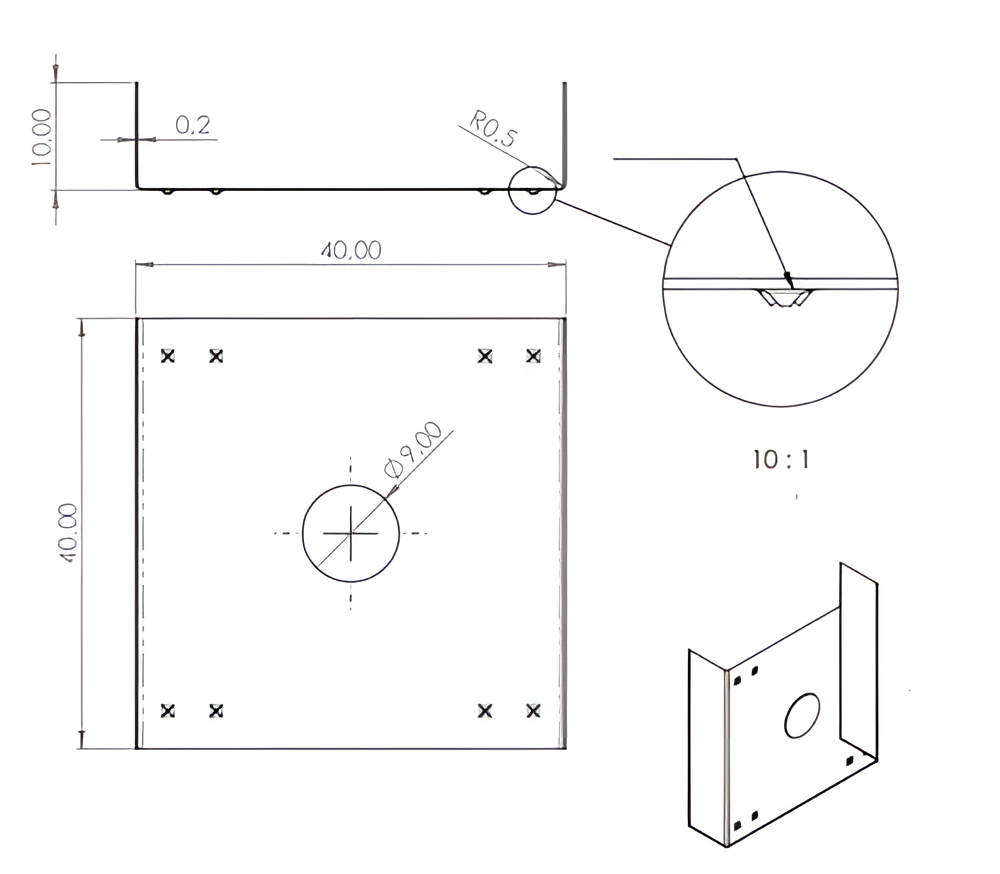

Technische Zeichnung der Erdungsscheibe 40×40 mm mit Abmessungen und Detail des Kontaktzahns

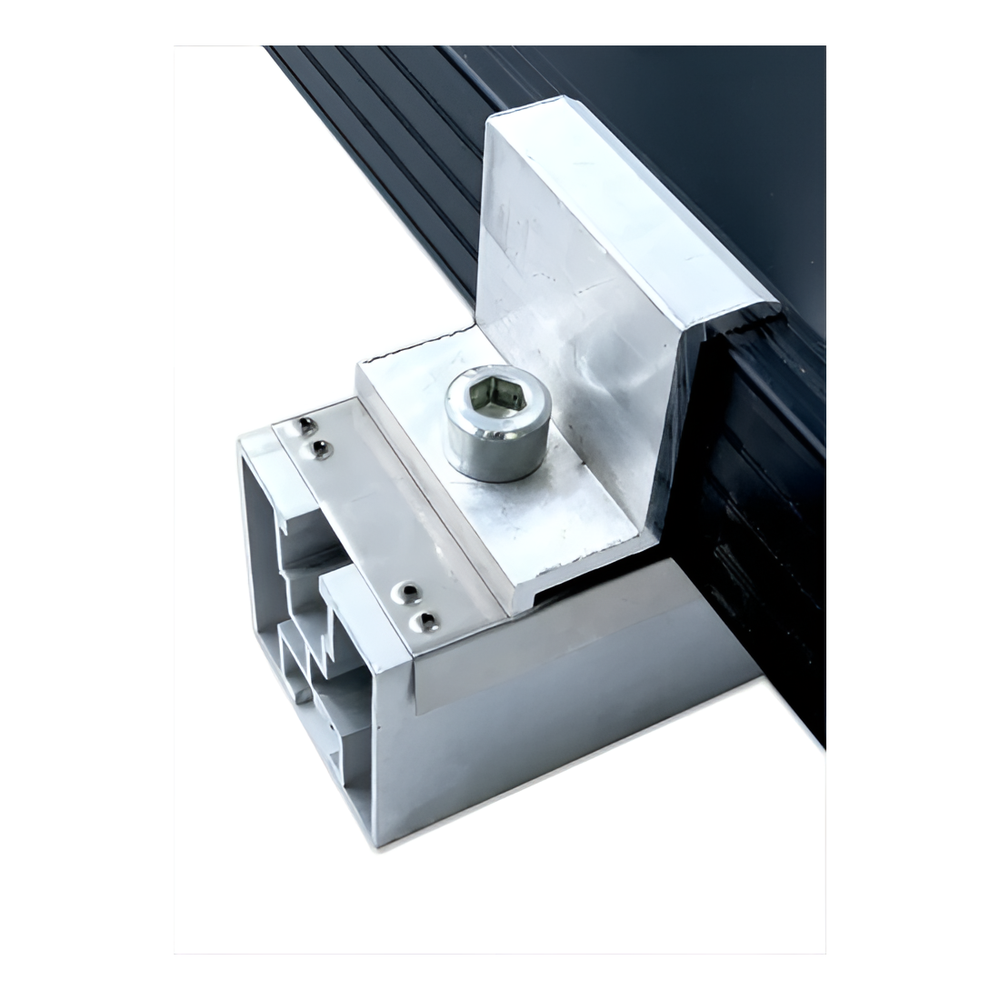

Erdungsscheibe montiert zwischen Klemme und Aluminiumprofil mit dem Rahmen des PV-Moduls

Das Bild zeigt die Kontaktplatte, montiert zwischen der Befestigungsklemme und dem Aluminiumprofil der PV-Konstruktion. Die Erdungszähne werden gegen den Rahmen des Photovoltaikmoduls gedrückt, durchdringen die eloxierte Schicht und gewährleisten den zuverlässigen galvanischen Kontakt, der für einen korrekten Potentialausgleich in der Anlage erforderlich ist.

Video zur Vorstellung der Erdungsscheibe in einer Photovoltaikanlage

Video zur Anwendung der Kontaktplatte bei PV-Potentialausgleichsverbindungen

Video zur Montage von Erdungselementen in einem Photovoltaiksystem

Technische Parameter

Elementtyp	Erdungsscheibe – Kontaktplatte
Durchmesser / Abmessung	40 × 40 mm
Höhe der Abwinklung (Flügel)	10 mm
Durchmesser der Montagebohrung	Ø 9 mm
Dicke	0,2 mm
Anzahl der Erdungszähne	8
Radius des Zahns	R 0,5 mm

Material

Material	Edelstahl 1.4301 (A2 / Güte 304)
Korrosionsbeständigkeit	hoch — austenitischer, nicht magnetischer Stahl mit Nickelzusatz

Montage und Anwendung

Montageart	Anziehen mit einer Schraube durch die zentrale Bohrung Ø 9 mm am Montageprofil
Kompatible Profile / Konstruktionen	PV-Aluminiummontageprofile — Rahmen von Photovoltaikmodulen

Physikalische Eigenschaften

Gewicht	0,004 kg (4 g)

Sicherheit
