AH Hardt

Erdungsverbinder 2-plattig für Rundleiter Ø14–20 mm und Flachleiter bis 40 mm

Go to Product feedback

Erdungsverbinder 2-plattig aus elektrolytisch verzinktem Stahl für Kreuzverbindungen von Rundleitern Ø14–20 mm und Flachleitern bis 40 mm. Norm EN 62561-1, Klasse H2, Stoßstrom 200 kA, Schrauben 4× M8×25, Abmessungen 50×67 mm.

Go to full description
with VAT without VAT
Price € 4,05
incl. 20% VAT

Shipping costs are not included in the price.

Variante wählen:

Individual variants may differ in price

Verpackungsoptionen

stk.
Availability:
Auf Lager (große Menge)
Shipping time: 24 Stunden

Beschreibung

2-Platten-Erdungsverbinder für Rundleiter Ø14–20 mm und Flachleiter bis 40 mm

Der 2-Platten-Erdungsverbinder ist ein zuverlässiges Element der Blitzschutz- und Erdungsanlage, das für die Herstellung von Kreuzverbindungen zwischen Rundleitern mit einem Durchmesser von 14 bis 20 mm sowie Flachleitern mit einer Breite bis 40 mm konzipiert wurde. Dank der soliden Zweiplatten-Konstruktion gewährleistet er einen dauerhaften und sicheren elektrischen Kontakt unter allen Witterungsbedingungen.

Hohe Korrosionsbeständigkeit — der Verbinder ist aus elektrolytisch verzinktem Stahl gefertigt. Das spezielle Verzinkungsverfahren in Kombination mit einer Polymerdichtung bietet höchsten Korrosionsschutz, bestätigt durch unabhängige Laborprüfungen. Das bedeutet jahrelangen störungsfreien Betrieb selbst in anspruchsvollen Außenbereichen.

Das Produkt wurde gemäß der Norm EN 62561-1 geprüft und in die Klasse H2 eingestuft – es ist für die Übertragung von Blitzimpulsströmen mit einem Wert von 200 kA geeignet. Dies garantiert Sicherheit und Konformität mit den aktuellen Anforderungen der Blitzschutznormen.

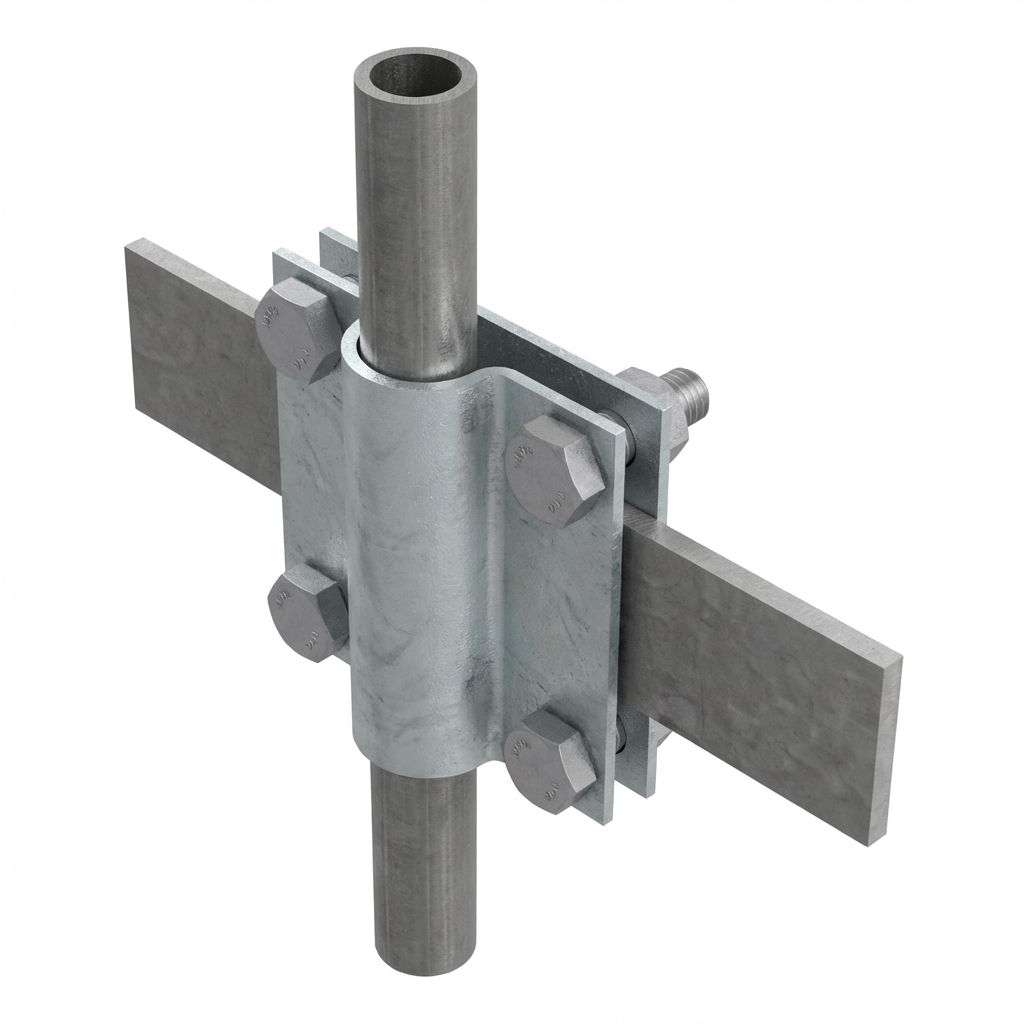

2-Platten-Erdungsverbinder montiert an Rund- und Flachleiter – Anwendungsansicht
2-Platten-Erdungsverbinder montiert an Rund- und Flachleiter – Anwendungsansicht

Schnelle Montage auf der Baustelle — der Verbinder ist mit vier Schrauben M8×25 ausgestattet, was ein gleichmäßiges Anziehen der Platten und eine stabile Verbindung ohne Spezialwerkzeug ermöglicht. Die einfache Konstruktion sorgt für eine zügige Montage, auch bei einer großen Anzahl von Verbindungen.

Technische Daten

  • Material: elektrolytisch verzinkter Stahl
  • Bereich Rundleiter: Ø14–20 mm
  • Bereich Flachleiter: bis 40 mm Breite
  • Schrauben: 4× M8×25 (verzinkter Stahl)
  • Norm: EN 62561-1, Klasse H2 (200 kA)
  • GTIN: 5901832910350

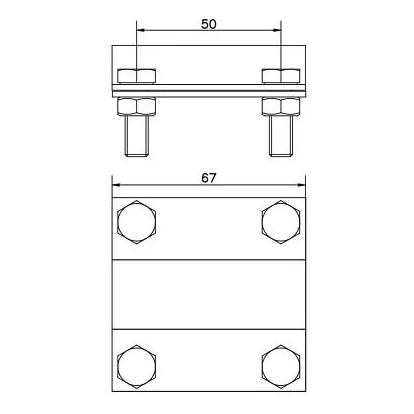

Technische Zeichnung des 2-Platten-Erdungsverbinders mit den Abmessungen 50×67 mm
Technische Zeichnung des 2-Platten-Erdungsverbinders mit den Abmessungen 50×67 mm

Die Außenabmessungen des Verbinders betragen 50 × 67 mm, was eine kompakte Bauweise bei voller Funktionalität gewährleistet. Die geringe Größe erleichtert die Montage auf engstem Raum, z. B. in Revisionsschächten oder an der Erdungsschiene.

Anwendung: Der Verbinder eignet sich überall dort, wo eine dauerhafte Kreuzverbindung zwischen Rund- und Flachleitern in Erdungs-, Blitzschutz- und Potenzialausgleichsanlagen erforderlich ist. Der universelle Durchmesser- und Breitenbereich der Leiter ermöglicht den Einsatz eines einzigen Verbindertyps in vielen verschiedenen Konfigurationen.
