PSG

Glashalter 6-12,76 mm 63x45x30 mm Konsole und Pin AISI 304 flaches System Satin

Go to Product feedback

Glashalter 63x45 mm mit Sicherungspin und Konsole, für Glas 6–12,76 mm. Material: Edelstahl AISI 304, Oberfläche Satin.

Go to full description
with VAT without VAT
Price € 6,08
incl. 20% VAT

Shipping costs are not included in the price.

stk.
Availability:
Auf Lager (große Menge)
Shipping time: 24 Stunden

Produkteigenschaften

[PIM] uchwyty-do-szkla #124

  • Material AISI 304
  • Oberfläche Satin
  • Montagesystem Flach
  • Glasstärke [mm] 6-12,76

Beschreibung

Glashalter 63x45 mm mit Konsole – Edelstahl AISI 304 satiniert

Glashalter mit Montagekonsole und Sicherungspin für Systemglasbalkone und -geländer. Dient zur stabilen Befestigung von Glasscheiben mit einer Stärke von 6 bis 12,76 mm. Die abgerundete Form des Halters wertet die Ästhetik der Konstruktion auf, während die solide Ausführung aus Edelstahl AISI 304 mit satinierter Oberfläche Langlebigkeit und Korrosionsbeständigkeit gewährleistet.

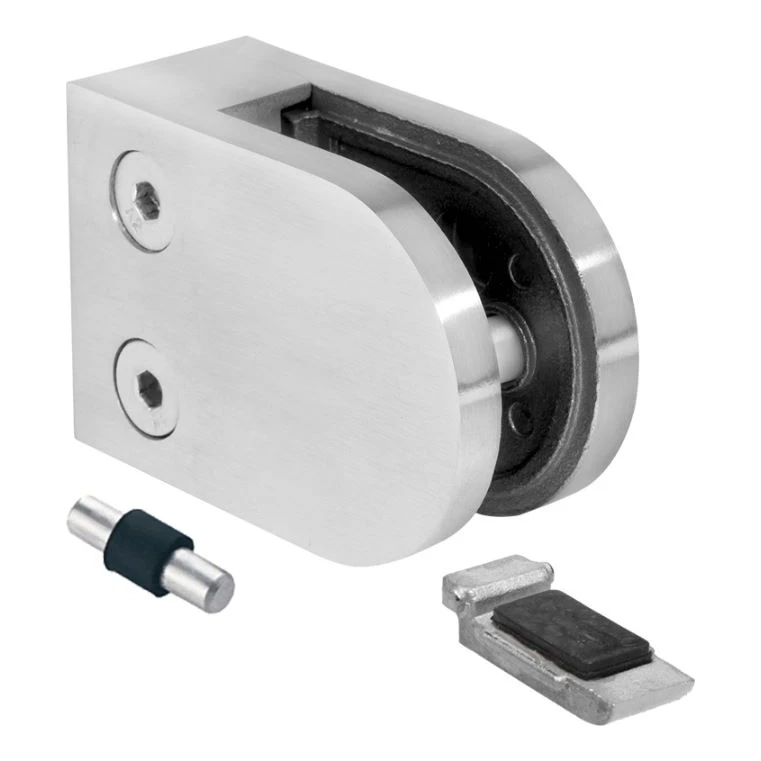

Glashalter aus Edelstahl AISI 304 mit Sicherungspin und Konsole
Glashalter aus Edelstahl AISI 304 mit Sicherungspin und Konsole

Anwendung und Funktion

Der Halter ist für den Einbau in Systemglas- und Vollglasgeländer konzipiert – Lösungen, die zunehmend in Einkaufszentren, Hotels, Bürogebäuden und Wohnhäusern eingesetzt werden. Die Konstruktion sorgt für Stabilisierung der Glasscheibe im Geländer, Sicherung gegen Herausrutschen der Scheibe dank des Sicherungspins sowie Aufwertung der Ästhetik der gesamten Stahlkonstruktion. Der Halter wird auf einer ebenen Fläche (Flachsystem) mithilfe der Konsole montiert.

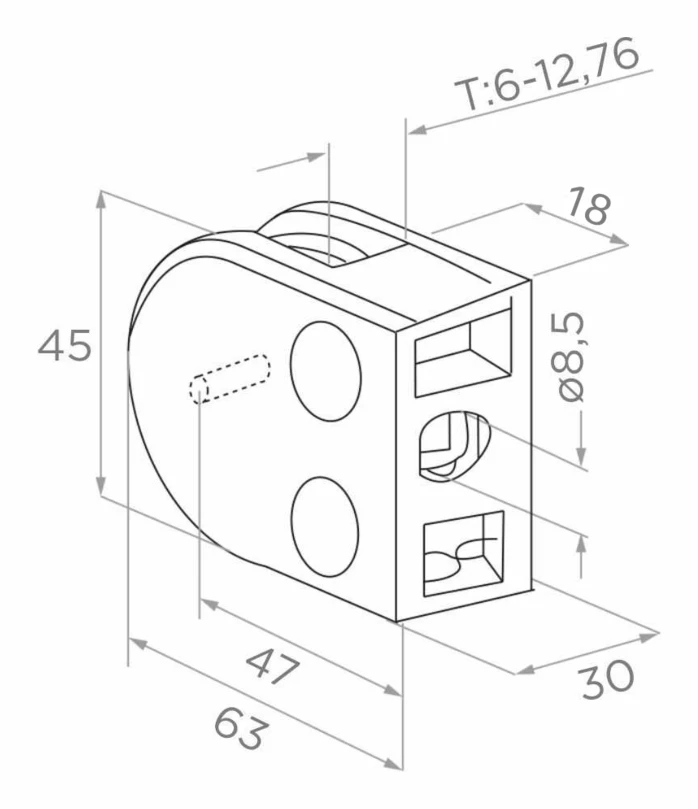

Maßzeichnung des Glashalters – Abmessungen 63x45x30 mm, Bohrung Ø8,5 mm, Glas 6–12,76 mm
Maßzeichnung des Glashalters – Abmessungen 63x45x30 mm, Bohrung Ø8,5 mm, Glas 6–12,76 mm

Abmessungen und technische Daten

  • Länge (L): 63 mm
  • Höhe (H): 45 mm
  • Breite: 30 mm
  • Achsabstand des Bolzens von der Basis: 47 mm
  • Tiefe der Basis (bis zum Glasschlitz): 18 mm
  • Durchmesser der Montagebohrung: Ø8,5 mm
  • Glasstärke: 6–12,76 mm
  • Material: Edelstahl AISI 304
  • Oberflächenausführung: satiniert
  • Montagesystem: Flachmontage
  • Gewicht: 0,28 kg
  • Volumen: 85,05 cm³
  • EAN: 5901289671095

Lieferumfang

Im Lieferumfang enthalten sind der Glashalter, die Montagekonsole sowie der Sicherungspin. Inbusschrauben ermöglichen Anpressdruckregulierung ohne Demontage des Halters, was die Montage und spätere Ausrichtung der Glasscheibe erleichtert.

Gummidichtungen – separat erhältlich

Der Halter erfordert den Einsatz von Gummidichtungen, die entsprechend der Stärke der zu montierenden Glasscheibe ausgewählt werden müssen. Die Dichtungen sind als separates Zubehör erhältlich – so können Sie die Dichtungsstärke exakt auf die jeweilige Scheibe abstimmen, was eine sichere und stabile Befestigung gewährleistet.
