Glashalter 6–10,76 mm quadratisch 90° Pin 53x45x26 mm AISI 304 Satin
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

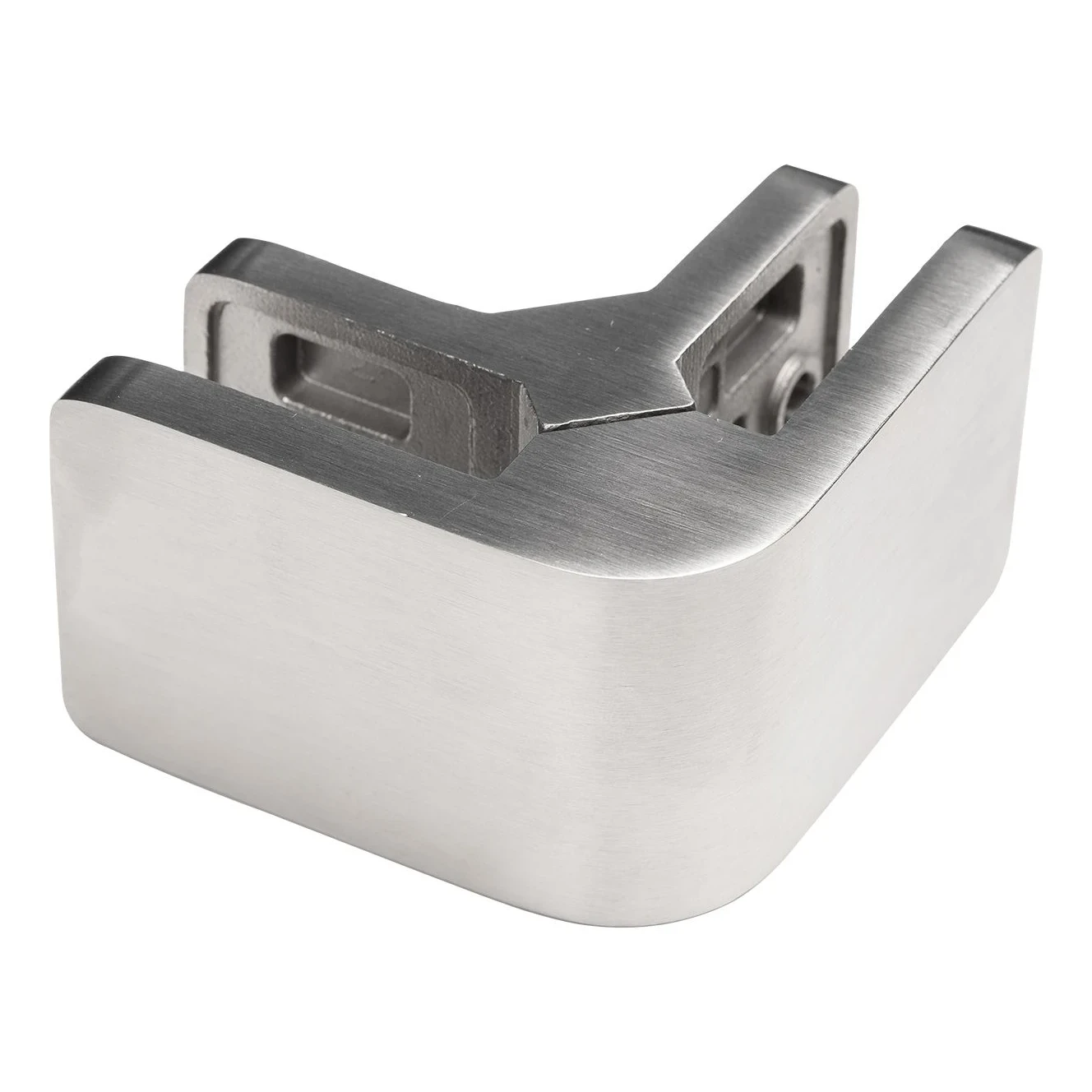

Eckhalter für Glas 90° quadratisch 53×45 mm – Edelstahl AISI 304, Satinierung
Der Eckhalter für Glas 90° mit den Abmessungen 53 × 45 × 26 mm ist eine professionelle Lösung zur Verbindung zweier Glasscheiben im rechten Winkel bei Glasgeländern und Glastrennwänden. Gefertigt aus Edelstahl AISI 304 mit satinierter Oberfläche bietet er langjährigen Korrosionsschutz und eine ästhetische, moderne Optik. Der Halter ist kompatibel mit Einscheibensicherheitsglas sowie Verbundglas in Stärken von 6 bis 10,76 mm, was die am häufigsten verwendeten Konfigurationen im Bauwesen abdeckt.

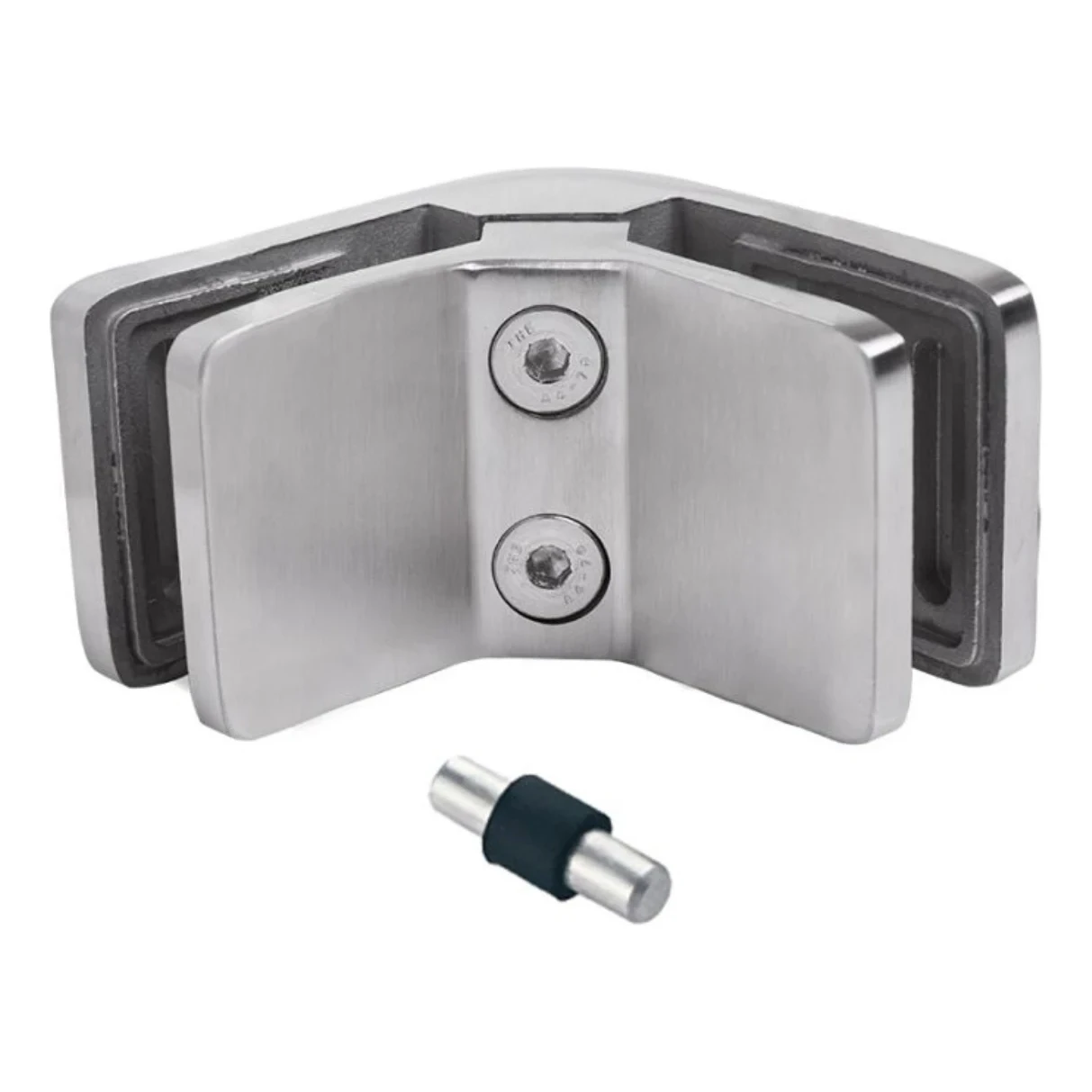

Im Lieferumfang des Halters ist ein Sicherungspin mit Gummimantel enthalten, der die Glasscheibe in Position hält und ein unbeabsichtigtes Herausrutschen verhindert. Die Konstruktion des Halters basiert auf zwei Hälften, die mit Innensechskantschrauben 2×M6 zusammengespannt werden, was eine präzise Anpassung des Anpressdrucks ohne vollständige Demontage ermöglicht.
Technische Spezifikation
- Typ: Eckhalter 90° (Glas–Glas)
- Außenabmessungen: 53 × 45 mm
- Breite (Tiefe): 26 mm
- Material: Edelstahl AISI 304
- Oberfläche: Satinierung
- Glasstärke: 6–10,76 mm (ESG oder VSG)
- Befestigung: 2 × M6 – Innensechskantschrauben
- Sicherungspin: im Lieferumfang enthalten
- Gewicht: 0,46 kg
- EAN: 5903313207898
Konstruktionsfunktion und Sicherheit

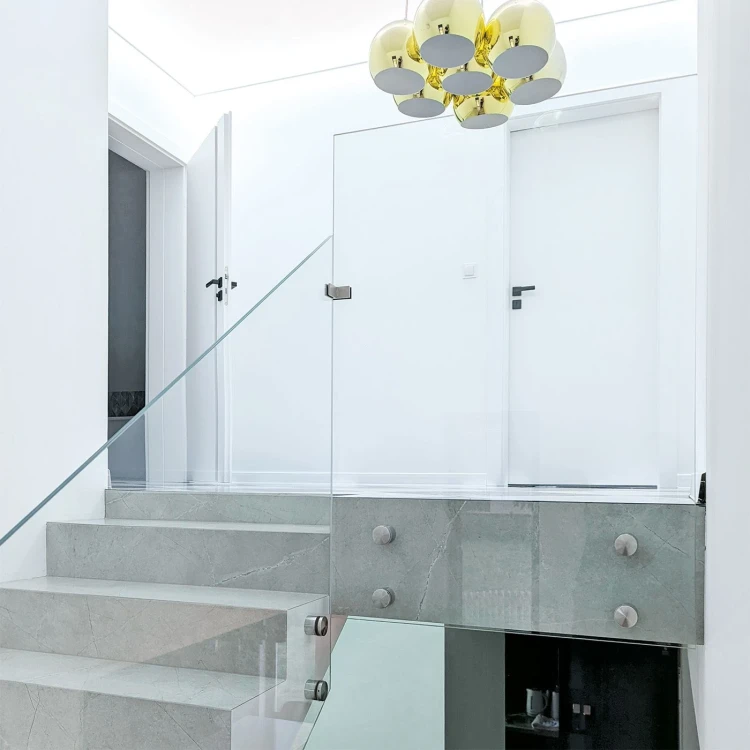

Der Eckhalter ist ein zentrales Element, das die Stabilität und Sicherheit eines Glasgeländers maßgeblich beeinflusst. Durch die Verbindung zweier Scheiben im 90°-Winkel verhindert er effektiv das Verschieben des Glases, versteift die Konstruktion und reduziert das Beschädigungsrisiko im Betrieb erheblich. Die Montage des Halters macht zusätzliche Rahmen oder Profile überflüssig – sie ermöglicht die Realisierung minimalistischer, rahmenloser Geländerlösungen auf Balkonen, Terrassen, Treppenhäusern sowie in öffentlichen Gebäuden.
Die satinierte Oberfläche des Edelstahls AISI 304 bietet nicht nur Korrosionsschutz, sondern auch eine elegante Optik. Dank der neutralen Farbgebung und dem dezenten Glanz fügt sich der Halter perfekt in moderne Glas-Edelstahl-Geländer ein.
Detailabmessungen aus den technischen Zeichnungen

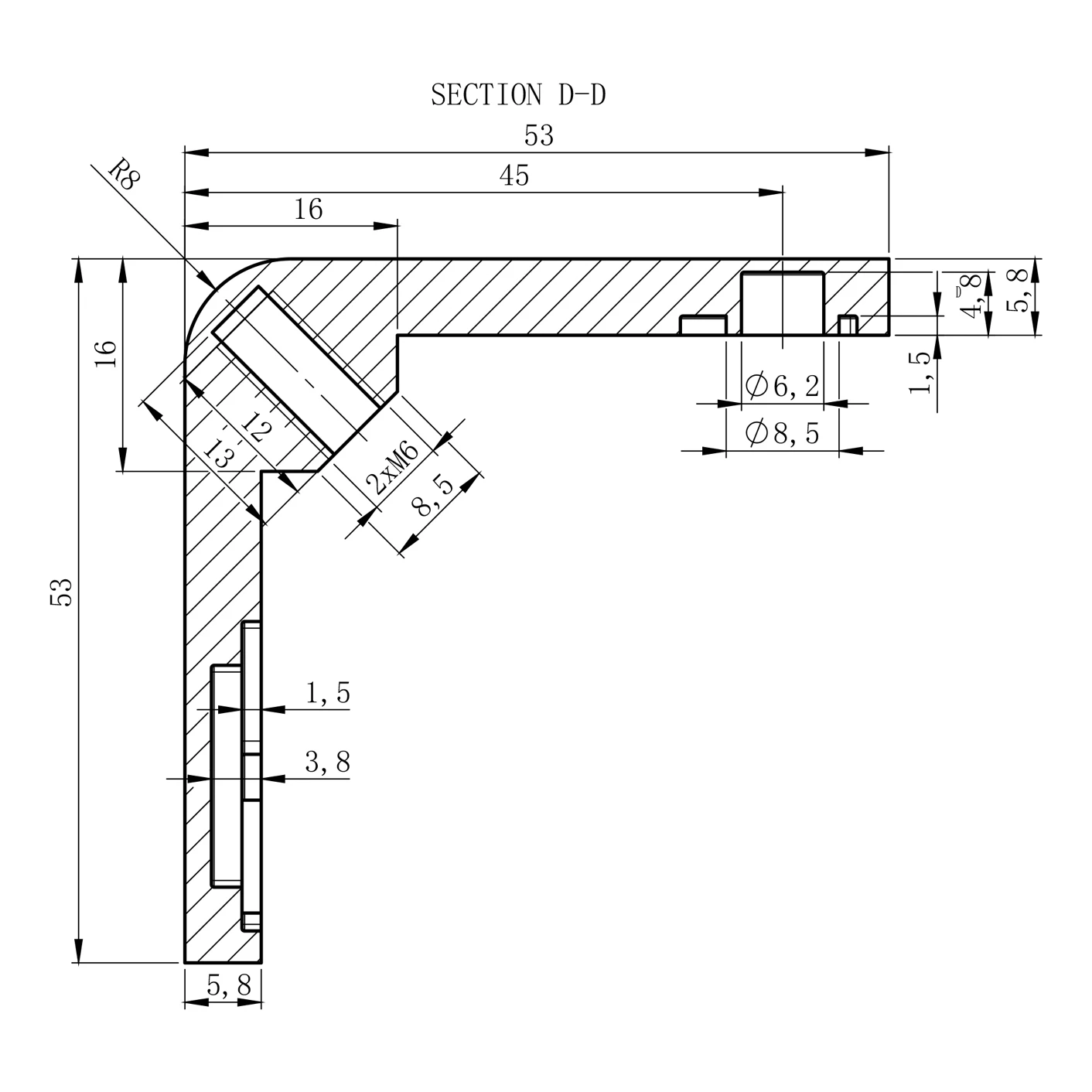

Halterkörper (Schnitt D-D):
- Außenlänge des Arms: 53 mm
- Innenlänge des Arms: 45 mm
- Armstärke: 5,8 mm
- Außenkantenradius: R8
- Durchmesser der Montagebohrung: ⌀6,2 mm
- Durchmesser der Senkung: ⌀8,5 mm
- Montagegewinde: 2 × M6
- Gewindetiefe: 8,5 mm

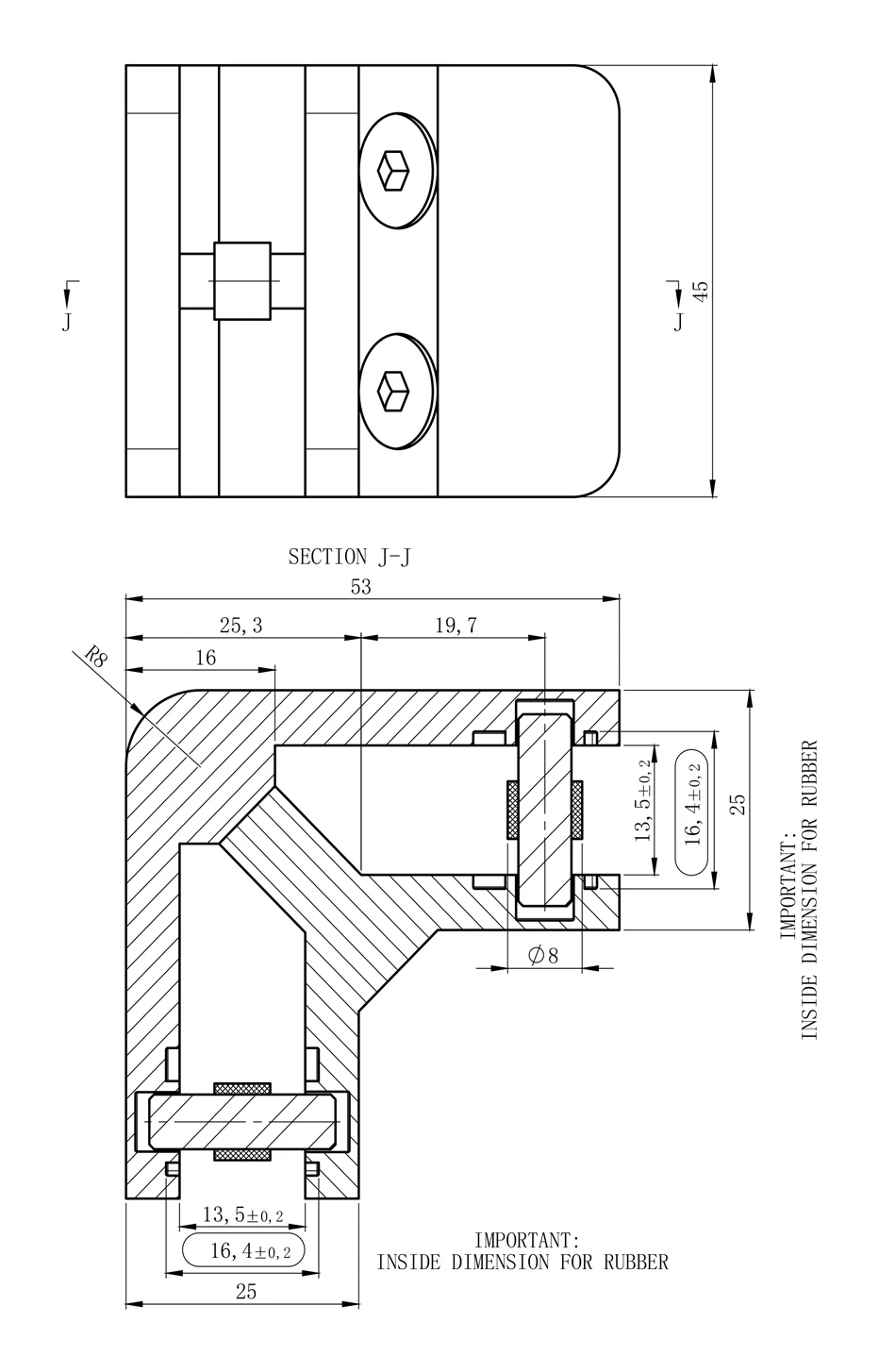

Glasschlitz (Schnitt J-J):
- Breite des Innenschlitzes (für Dichtung): 16,4 ±0,2 mm
- Breite des Schlitzes zwischen den Metallbacken: 13,5 ±0,2 mm
- Gesamtstärke der Backenanordnung: 25 mm
- Durchmesser des Sicherungspins: ⌀8 mm

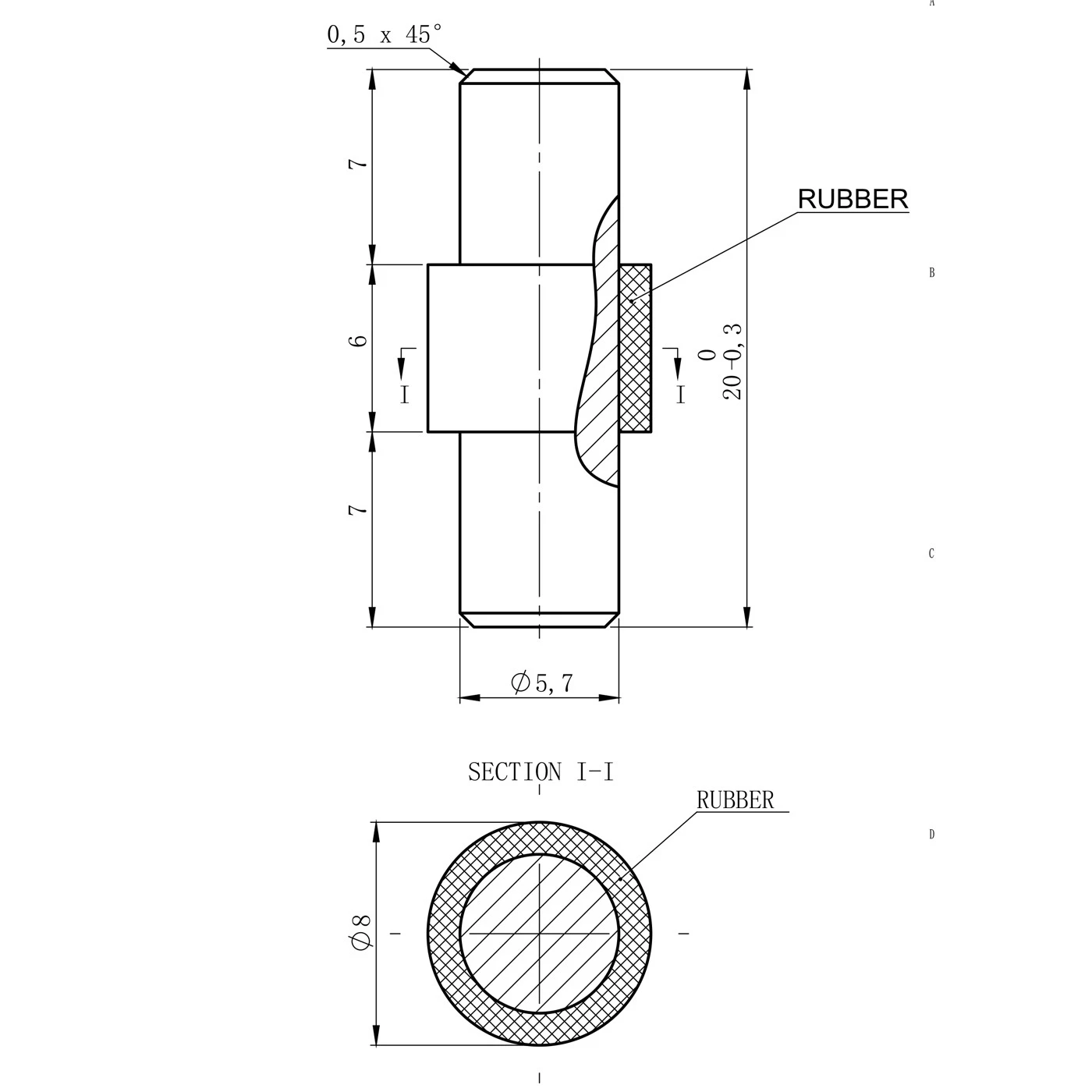

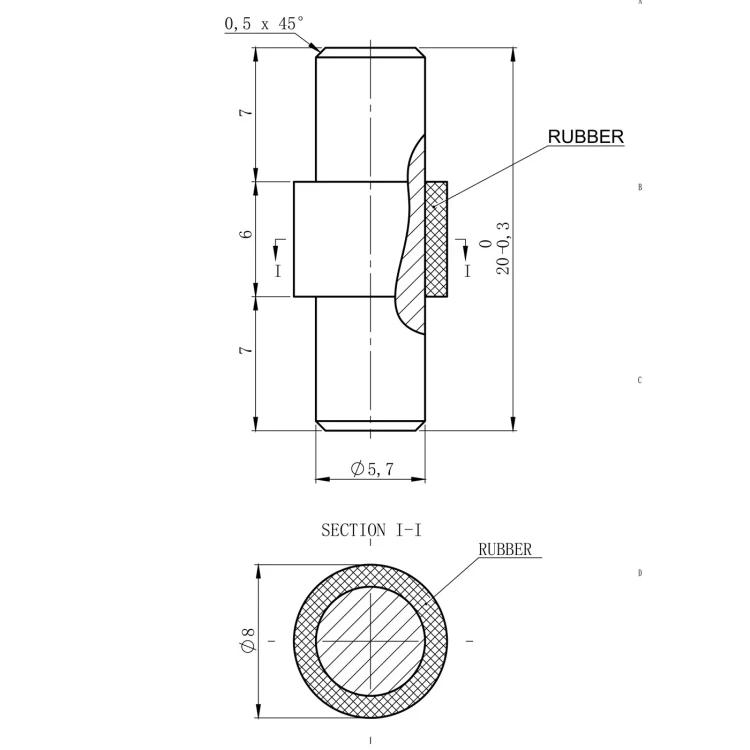

Sicherungspin:
- Gesamtlänge: 20 mm (Toleranz: 0 / −0,3 mm)
- Schaftdurchmesser: ⌀5,7 mm
- Außendurchmesser der Gummimanschette: ⌀8 mm
- Längenaufteilung: oben 7 mm + Mitte 6 mm (Gummi) + unten 7 mm
- Fase: 0,5 × 45°

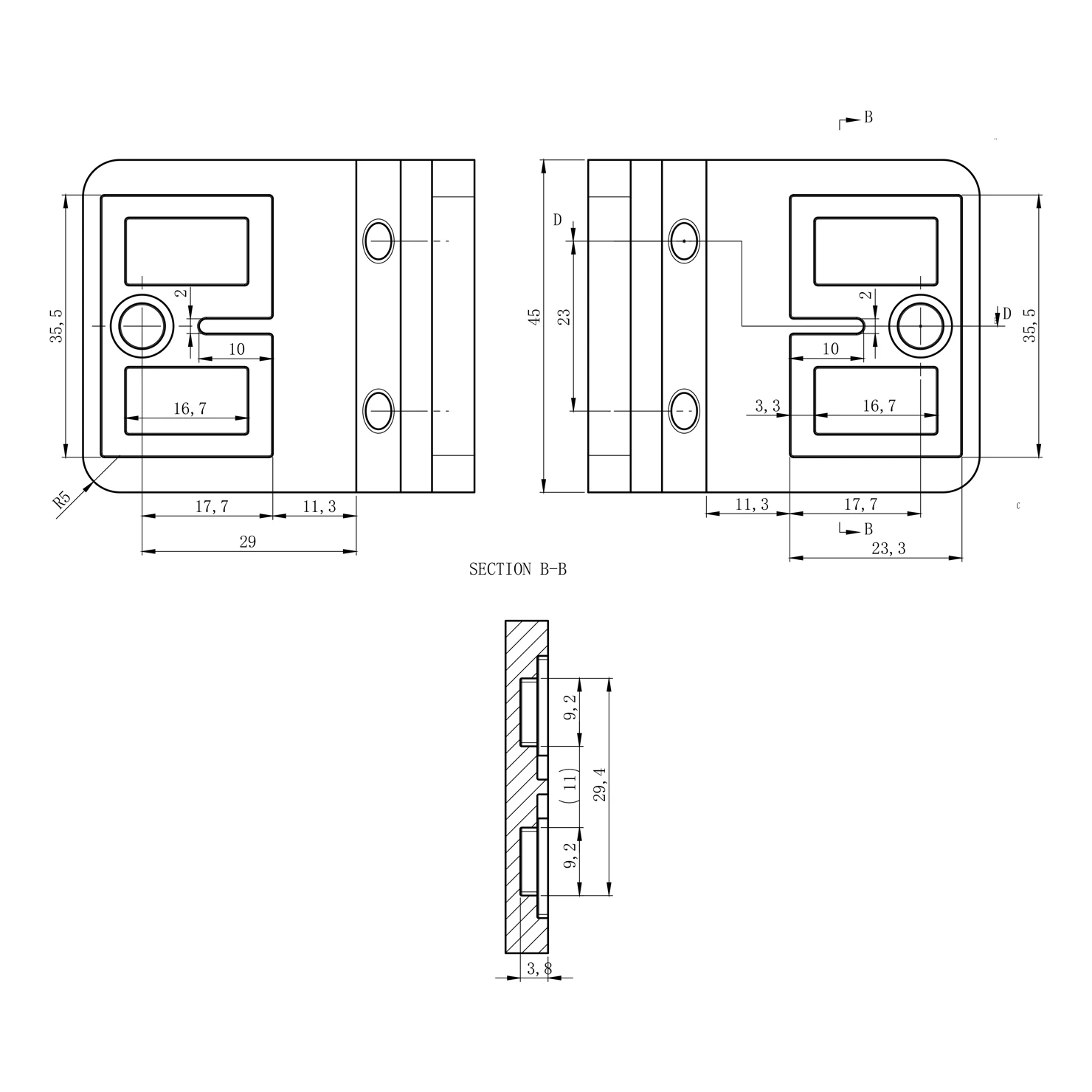

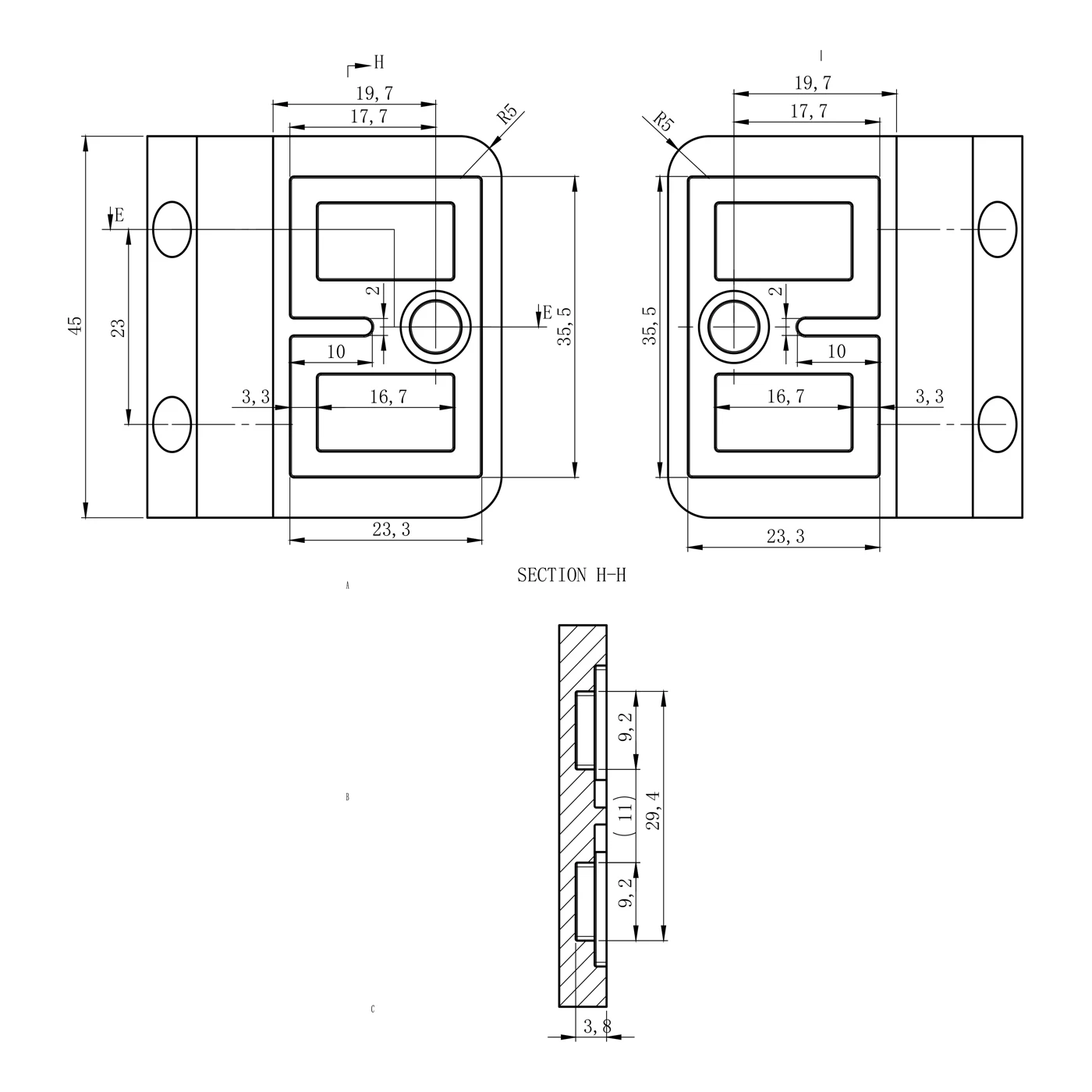

Dichtungssitze (Innenansichten):
- Breite des Dichtungssitzes: 17,7 mm
- Höhe des Dichtungssitzes: 35,5 mm
- Breite der inneren Rippe: 16,7 mm
- Radius der Sitzabrundung: R5
- Stärke der Halterhälfte: 3,8 mm
- Lochabstand der Montagebohrungen: 23 mm
Kompatibilität und Montage
Der Halter ist für Glas mit einer Stärke von 6 mm bis 10,76 mm ausgelegt – sowohl für ESG als auch für VSG. Je nach gewählter Glasstärke sind passende Gummidichtungen zu wählen, die eine optimale Passung und eine sichere Fixierung der Scheibe im Halter gewährleisten. Für die Montage werden 2 Sätze Gummidichtungen benötigt, die als separates Zubehör erhältlich sind.
- Innensechskantschrauben ermöglichen die Anpassung des Anpressdrucks ohne Demontage des Halters
- Gummidichtungen werden entsprechend der Stärke des zu montierenden Glases ausgewählt
- Der Sicherungspin stabilisiert die Scheibe und verhindert ihr Herausrutschen

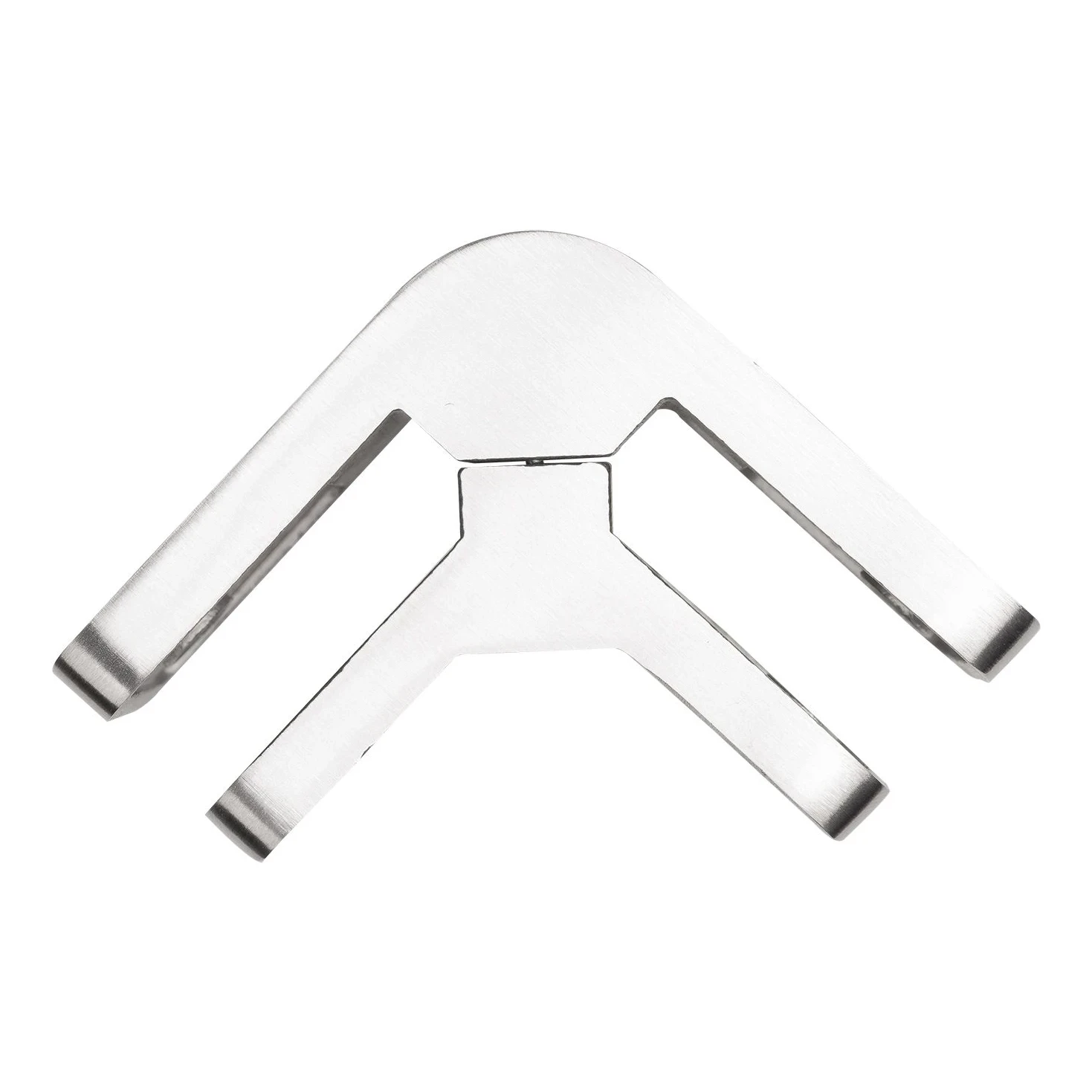

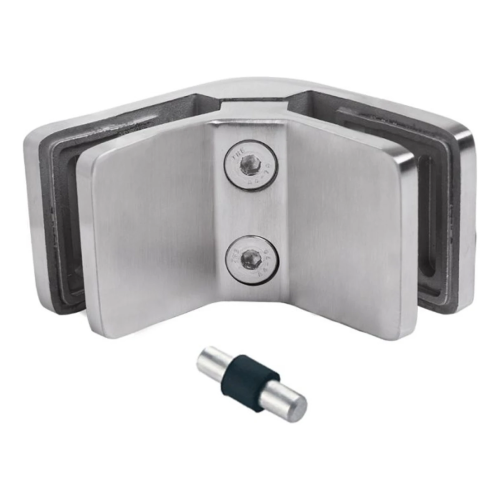

Produktansicht
Technische Daten
| Montagesystem | Flach |
| Glasstärke [mm] | 6-10,76 |
| Material | AISI 304 |
| Oberfläche | Satin |
