Glashalter 8-10 mm 60x60x28 mm AISI 304. flaches System, Satin
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

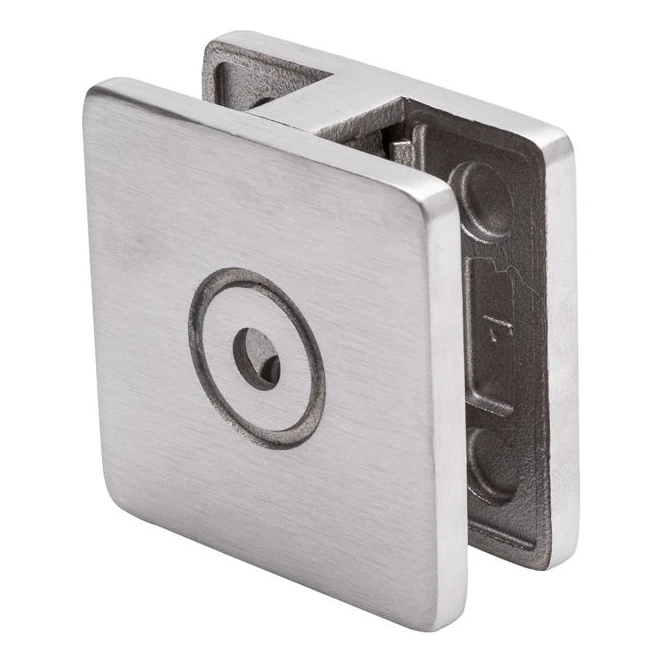

Glashalter 60×60×28 mm mittig – Edelstahl AISI 304, seitliche Befestigung
Glashalter mittig 60×60×28 mm mit seitlicher Befestigung — eine solide Lösung für die Montage von Glasscheiben mit einer Stärke von 8–10,38 mm in Geländern, Trennwänden und Innenraumverglasungen. Gefertigt aus Edelstahl AISI 304 mit Satinoberfläche, bietet er hohe Korrosionsbeständigkeit und eine elegante, moderne Optik.

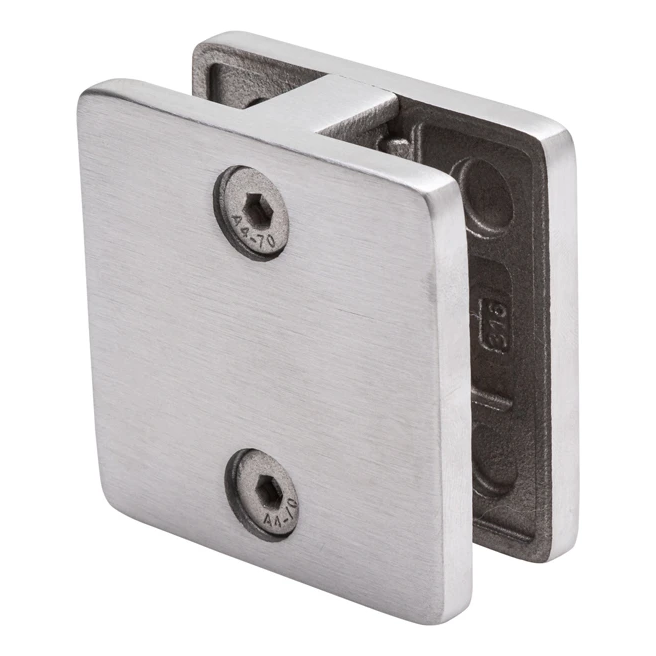

Der Glashalter ist für die seitliche Befestigung auf ebenen Flächen vorgesehen. Die Konstruktion besteht aus zwei Hälften, die die Scheibe klemmen und mit Inbusschrauben A4-70 zusammengezogen werden. Diese ermöglichen eine präzise Einstellung des Anpressdrucks, ohne den gesamten Halter demontieren zu müssen. Die zentrale Montagebohrung gewährleistet eine sichere Befestigung an der Tragkonstruktion.
Anwendung und Einschränkungen
Der Glashalter ist in erster Linie für den Innenbereich vorgesehen. Bei Außengeländern sind zusätzliche Stützwinkel zur Scheibenabsicherung erforderlich, oder es ist ein Halter der Serie K2 zu verwenden, der über eine integrierte Sicherung gegen das Herausrutschen der Scheibe verfügt.
Abmessungen und technische Parameter
- Außenmaße (L × H × T): 60 × 60 × 28 mm
- Glasschlitz (a): 23 mm
- Glasstärke: 8–10,38 mm
- Durchmesser der Montagebohrung: Ø 8,5 mm
- Durchmesser der Senkung: Ø 16 mm / Ø 20 mm
- Material: Edelstahl AISI 304
- Schrauben: Inbus A4-70 (säurebeständig)
- Oberfläche: Satinoberfläche
- Anwendung: ebene Fläche
- Befestigungsart: seitlich, mittig
- Gewicht: 0,33 kg
- Volumen: 56,7 cm³

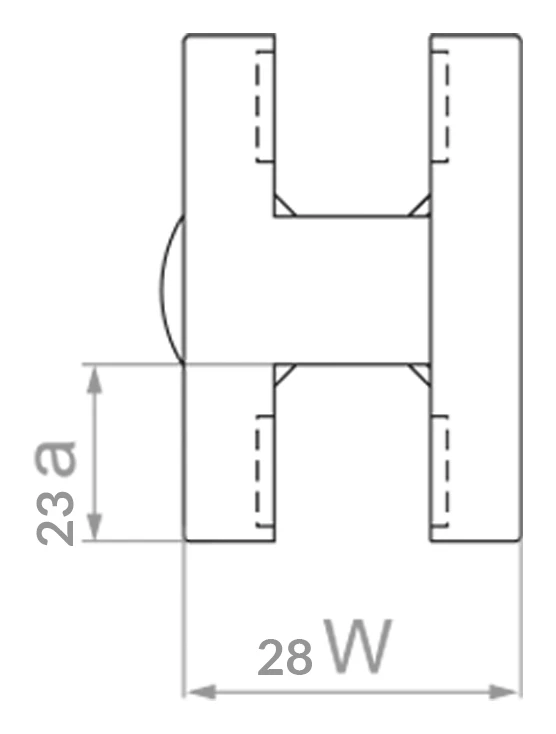

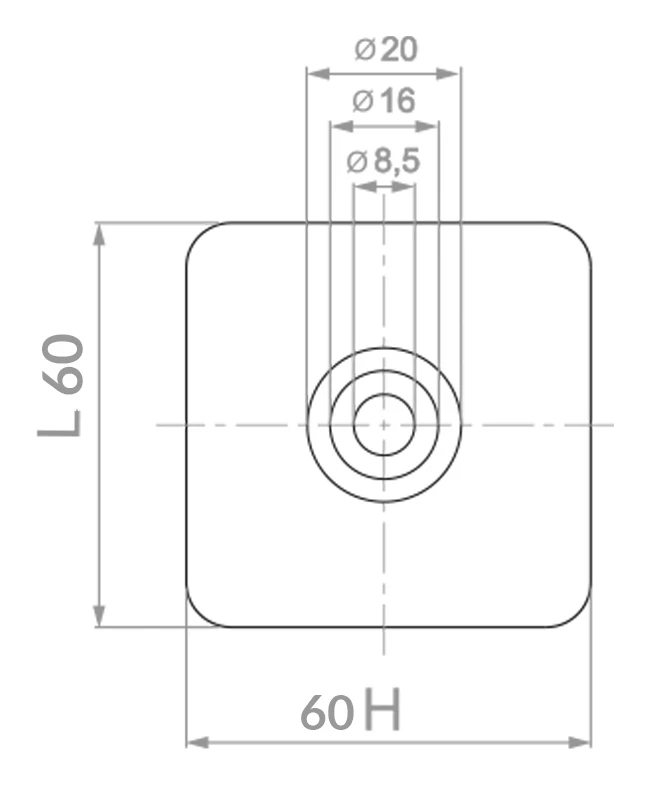

Maßzeichnungen
Gummidichtungen – unverzichtbares Zubehör
Für die fachgerechte Montage des Glashalters sind zwei Sätze spezieller Gummidichtungen erforderlich, die entsprechend der Glasstärke ausgewählt werden müssen. Die Dichtungen schützen die Scheibe vor direktem Kontakt mit dem Stahl, verhindern Rissbildung und sorgen für gleichmäßigen Anpressdruck. Die Dichtungen sind als separates Zubehör erhältlich — bitte bei der Bestellung des Halters mitbestellen.

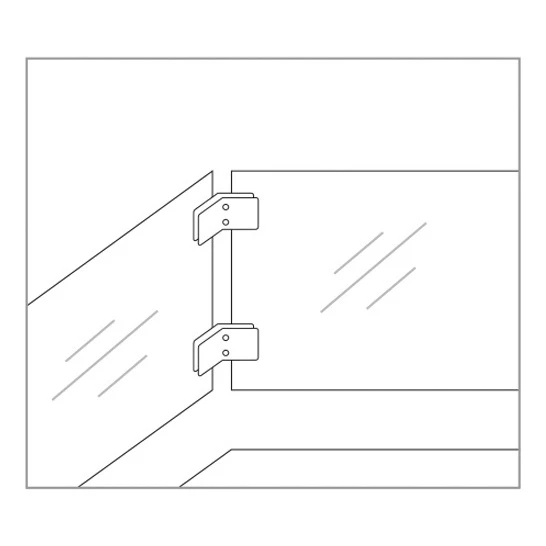

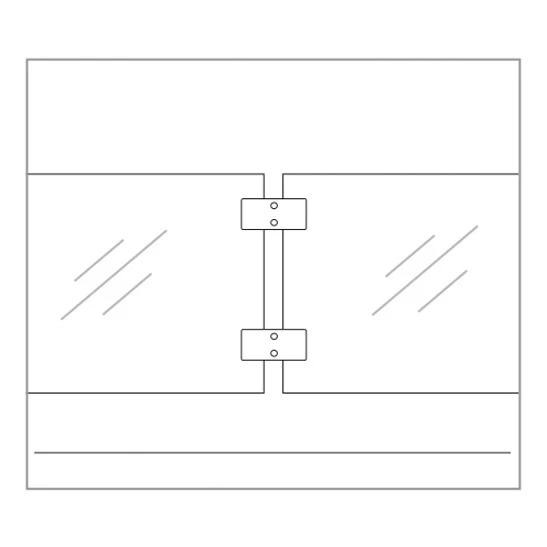

Montagepläne
Die obigen Pläne zeigen typische Anwendungen des Halters: Montage an einer Wandkante (Ecke) sowie Montage auf einer ebenen Seitenfläche. In beiden Fällen gewährleistet der Halter eine stabile Abstützung der Glasscheibe bei gleichzeitig ästhetischer, minimalistischer Optik.
Technische Daten
| Montagesystem | Flach |
| Glasstärke [mm] | 8-10,38 |
| Material | AISI 316 |
| Oberfläche | Satin |
