Glasvordach-System M10 3-teiliger Abspanner fi 10 mm Glas 8-17,52 mm AISI 304 Satin

Das System besteht aus drei präzisionsgefertigten Verbindern aus Edelstahl AISI 304 in Satin-Ausführung, die für dauerhafte Stabilität und ein ansprechendes Erscheinungsbild sorgen. Jedes Element verfügt über eine verdeckte Montagebohrung, die der gesamten Konstruktion einen eleganten, minimalistischen Charakter verleiht. Das Glas kommt nicht direkt mit dem Metall in Berührung – im Set sind Andruckgummis enthalten, die die Scheibe schützen und gleichzeitig in der richtigen Position stabilisieren.

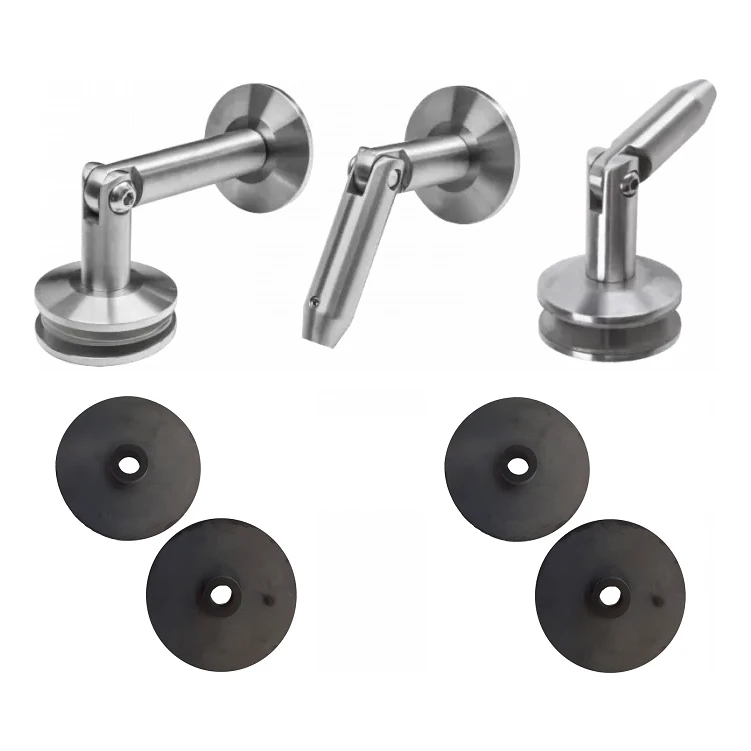

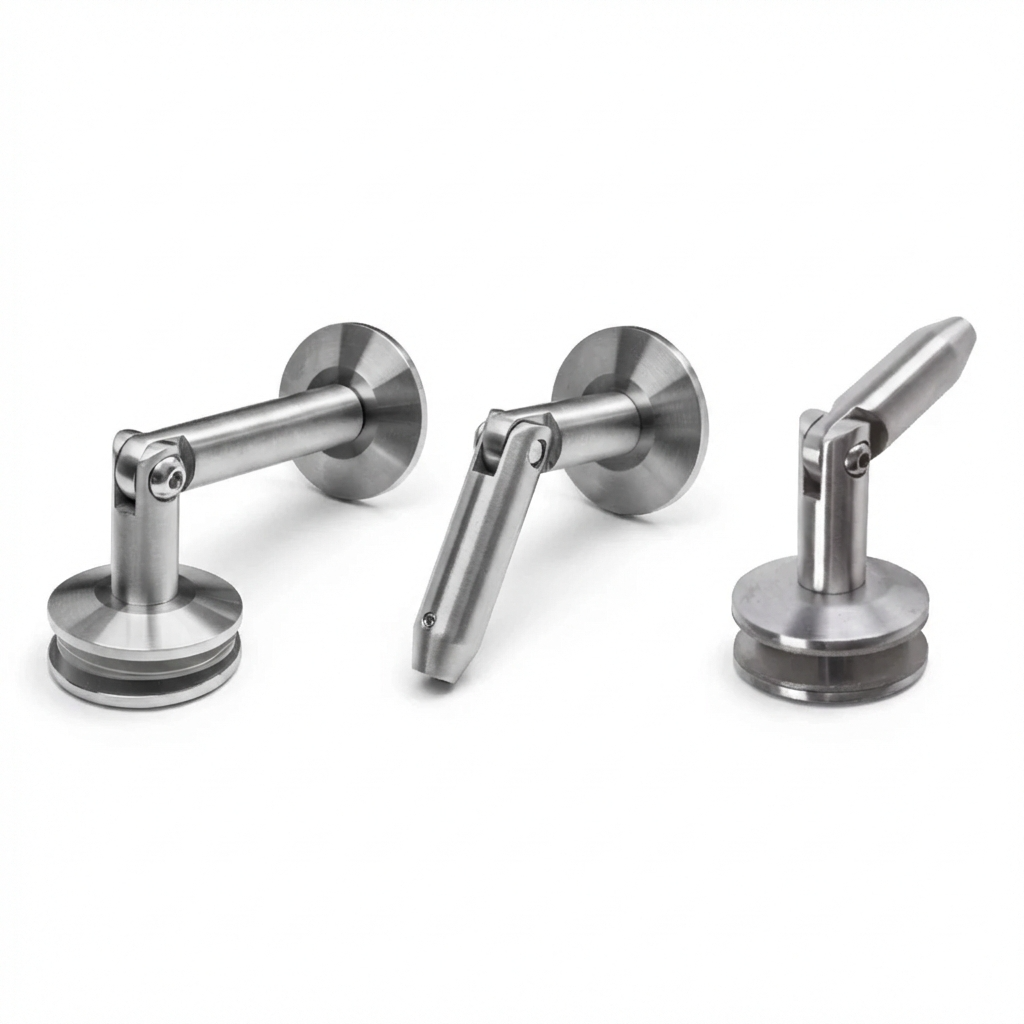

Lieferumfang

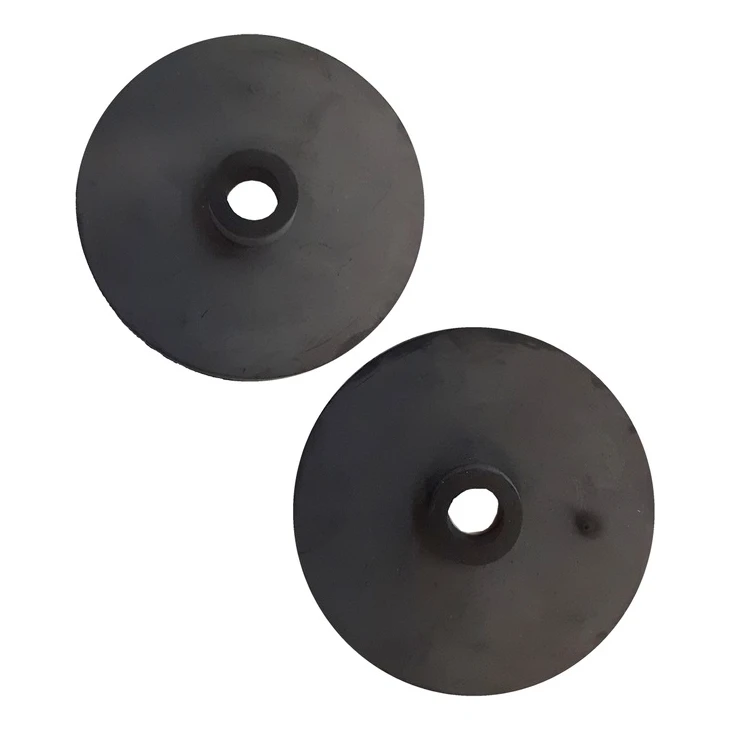

• Verbinder Wand–Glas mit komplettem Andruckgummi-Set
• Verbinder Glas–Zugstange mit komplettem Andruckgummi-Set
• Verbinder Zugstange–Wand

Das Set enthält weder Glasscheibe noch Zugstangen – diese sind separat zu wählen. Zugstangen mit M10-Gewinde sind in drei Längen erhältlich: 1 m, 1,2 m und 1,5 m und bestehen aus Edelstahl.

Montageprinzip

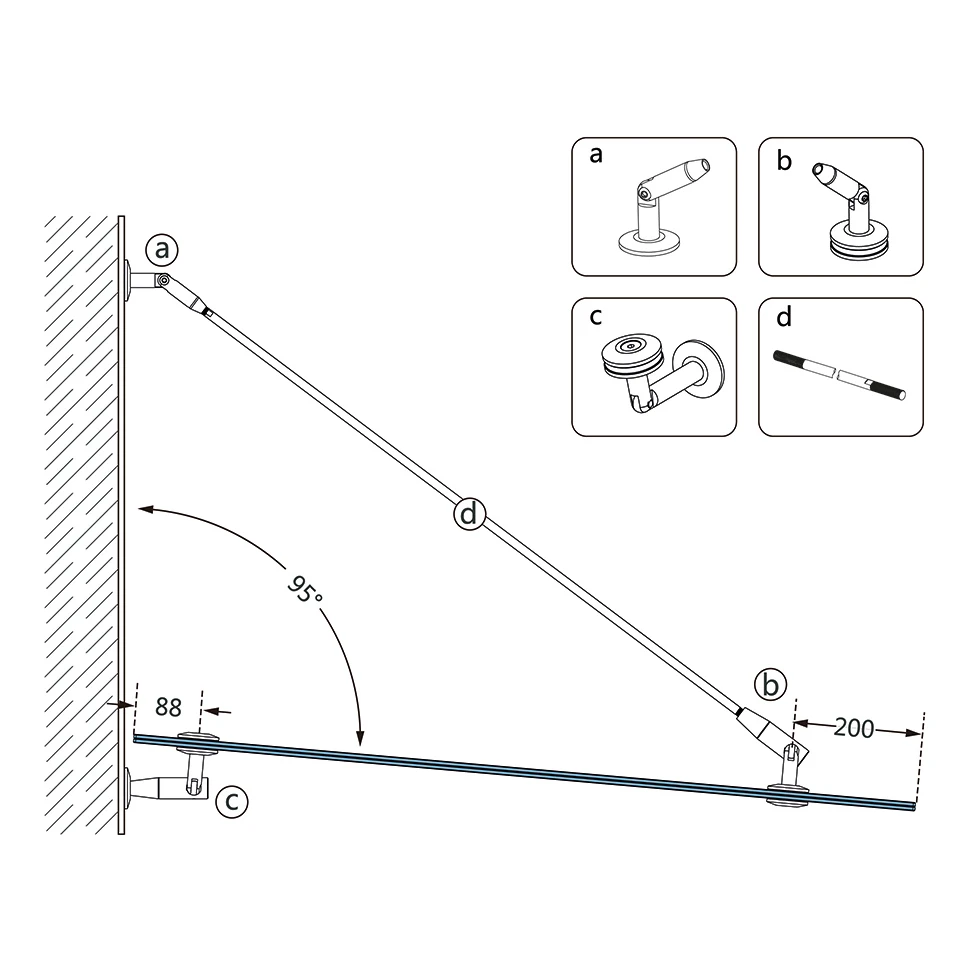

Die Zugstange wird mithilfe des Verbinders Zugstange–Wand (Element a) an der Gebäudefassade befestigt und anschließend bis zur optimalen Position des Vordachs gespannt. Der Verbinder Wand–Glas (Element c) hält die untere Glaskante in einem Abstand von 88 mm zur Fassade, während der Verbinder Glas–Zugstange (Element b) die Lasten auf die Zugstange überträgt. Der Winkelverstellbereich der Zugstange beträgt bis zu 95°, wodurch das System an verschiedene Montagebedingungen angepasst werden kann.

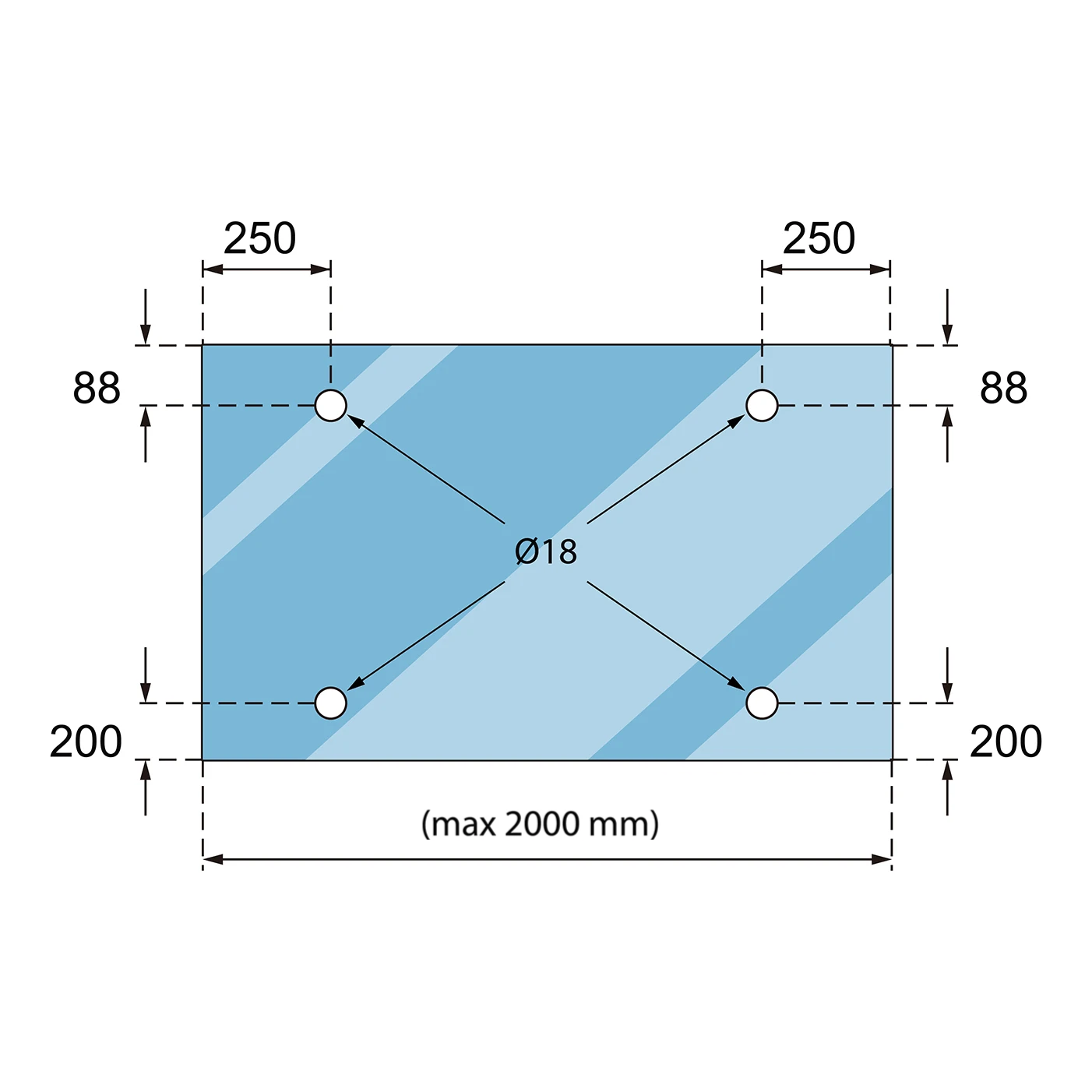

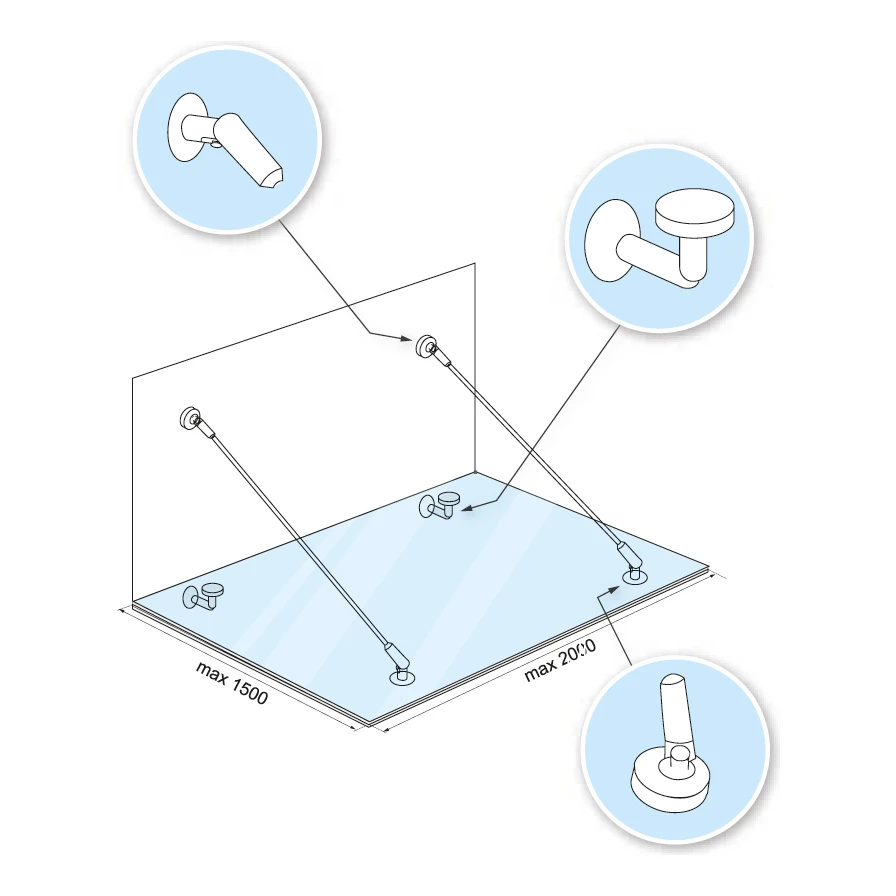

Anordnung der Befestigungspunkte im Glas

• Maximale Glasbreite: 2000 mm
• Maximale Vordachtiefe: 1500 mm
• Obere Bohrungen (Verbinder Wand–Glas): 88 mm vom oberen Rand, 250 mm von den Seitenrändern
• Untere Bohrungen (Verbinder Glas–Zugstange): 200 mm vom unteren Rand, 250 mm von den Seitenrändern
• Bohrungsdurchmesser im Glas: Ø18 mm

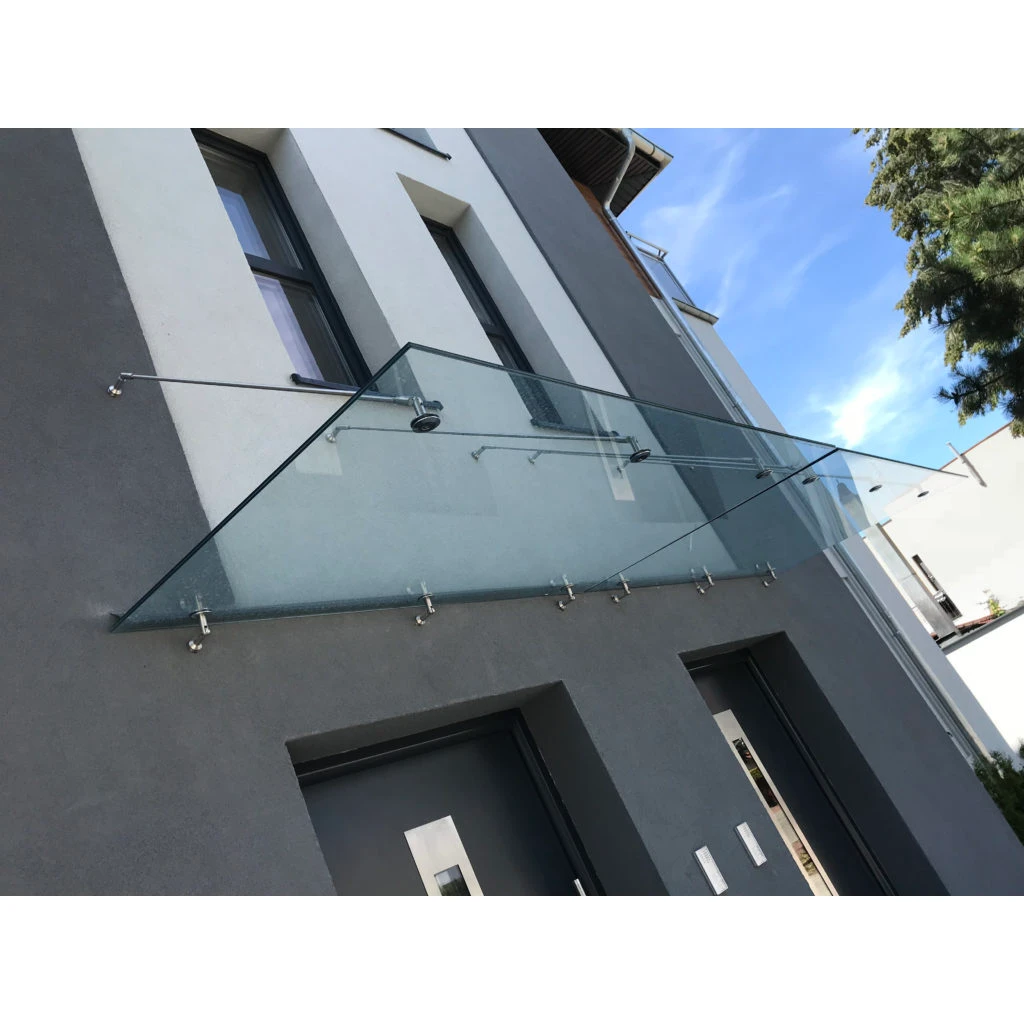

Vielseitige Einsatzmöglichkeiten sind das herausragende Merkmal dieses Systems. Bei Gebäuden mit dicker Dämmschicht kann eine zusätzliche Montageplatte verwendet werden, die eine sichere Verankerung der Verbinder im tragenden Mauerwerk ermöglicht. Dadurch eignet sich das Set sowohl für Neubauten als auch für die Modernisierung älterer Fassaden. Glasvordächer schützen den Eingangsbereich vor Niederschlägen und verleihen dem Gebäude gleichzeitig ein modernes, leichtes Erscheinungsbild.

Technische Spezifikation

• Gewinde der Zugstange: M10
• Glasstärke: 8–17,52 mm
• Befestigungsschrauben für Wand und Glas: M9
• Material: Edelstahl AISI 304
• Oberfläche: Satin
• Länge des Verbinders: 130 mm
• Gewicht des Sets: 1,64 kg
