Glasvordach-System M12. 3-teilig, für Zugstange fi 12mm, Glas 8-17,52mm (aisi304, universal, Satin)
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung
Glasvordach-System 3-teilig M12 – Edelstahl AISI 304, Satin
3-teiliges Montagesystem für Glasvordächer, geeignet für die professionelle Installation von Glasdächern mit einer Glasstärke von 8 bis 17,52 mm. Das Verbinderset aus Edelstahl AISI 304 in Satin-Finish gewährleistet eine dauerhaft sichere und ästhetisch ansprechende Befestigung von Glasvordächern an Wohngebäuden sowie öffentlichen Einrichtungen.

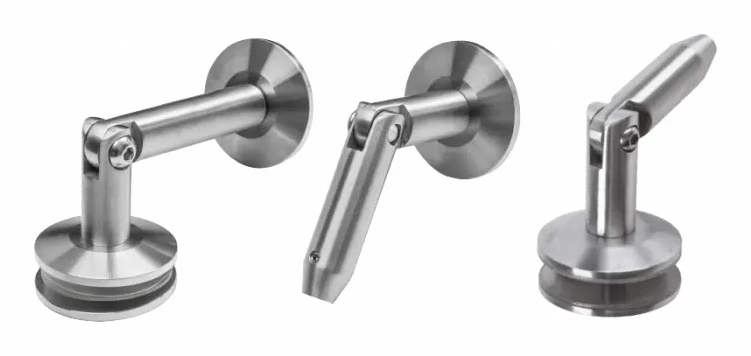

Das Set besteht aus drei präzise gefertigten Verbindern, die ein vollständiges Befestigungssystem für Glasvordächer mit Zugstange bilden. Das Glas liegt nicht direkt an den Halterungen an – die im Lieferumfang enthaltenen Andruckgummis schützen die Glasscheiben und stabilisieren sie gleichzeitig in der richtigen Position. Die universelle Konstruktion ermöglicht die Montage an verschiedenen Gebäudetypen. Bei stärkerer Dämmung an der Fassade kann eine zusätzliche Montageplatte verwendet werden, was das System besonders flexibel macht.

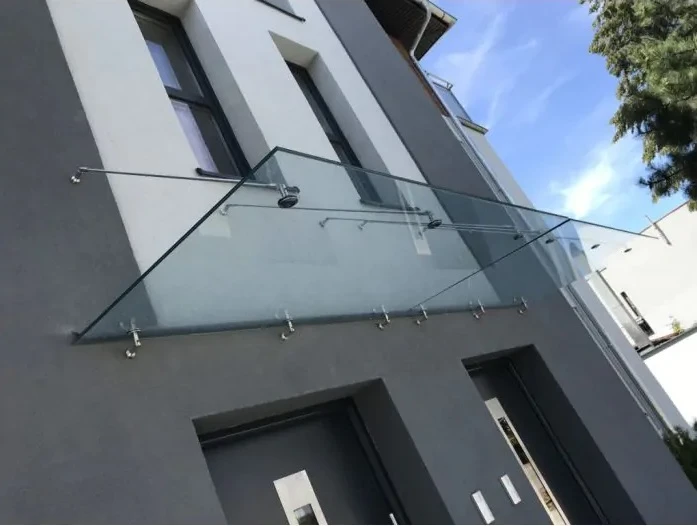

Glasvordächer erfüllen eine doppelte Funktion – sie schützen vor Niederschlag und verleihen der Fassade eine leichte, moderne Optik. Das System mit Zugstangen sorgt für Konstruktionssteifigkeit bei gleichzeitig minimalistischer Erscheinung, ideal für zeitgemäße Gebäude.

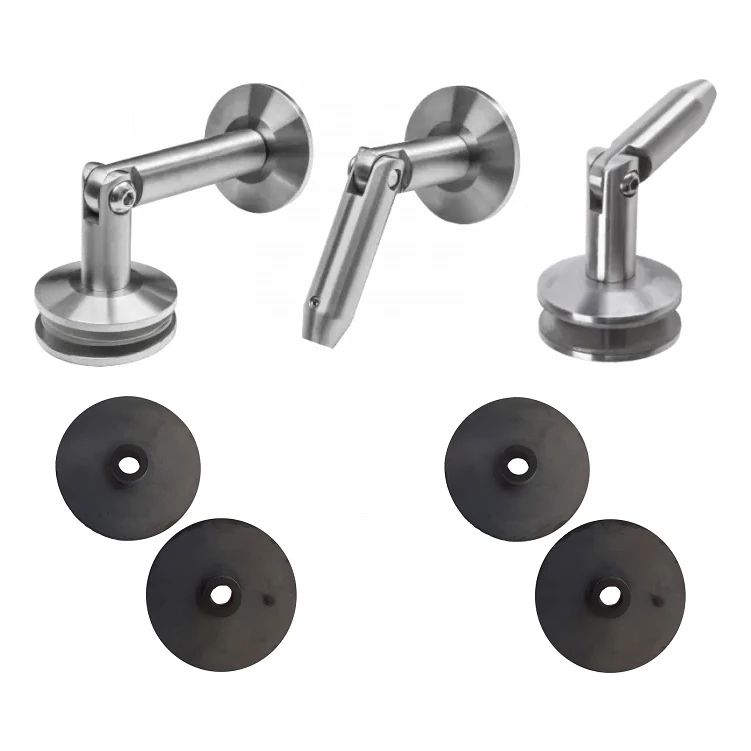

Lieferumfang
- Verbinder Wand–Glas mit Andruckgummi-Set
- Verbinder Glas–Zugstange M12 mit Andruckgummi-Set
- Verbinder Zugstange M12–Wand
Das Set enthält nicht: Glasscheiben, Zugstangen oder andere nicht oben aufgeführte Komponenten. Die Zugstange mit M12-Gewinde (Edelstahlstab) ist separat zu wählen – verfügbare Längen: 1 m, 1,2 m und 1,5 m. Die Zugstange wird in der Fassade befestigt und anschließend auf die optimale Position des Glasvordachs gespannt, um dessen Stabilität zu gewährleisten.
Technische Spezifikation
- Material: Edelstahl AISI 304
- Oberflächenbehandlung: Satin
- Gewinde der Zugstange: M12
- Gewinde der Wandbefestigungs- und Glasschrauben: M10
- Glasstärke: 8–17,52 mm
- Länge (L): 130 mm
- Gewicht des Sets: 1,6 kg
- Durchmesser der Bohrungen im Glas: Ø18 mm
- Montagewinkel der Zugstange: 95°
- EAN: 5901289674263

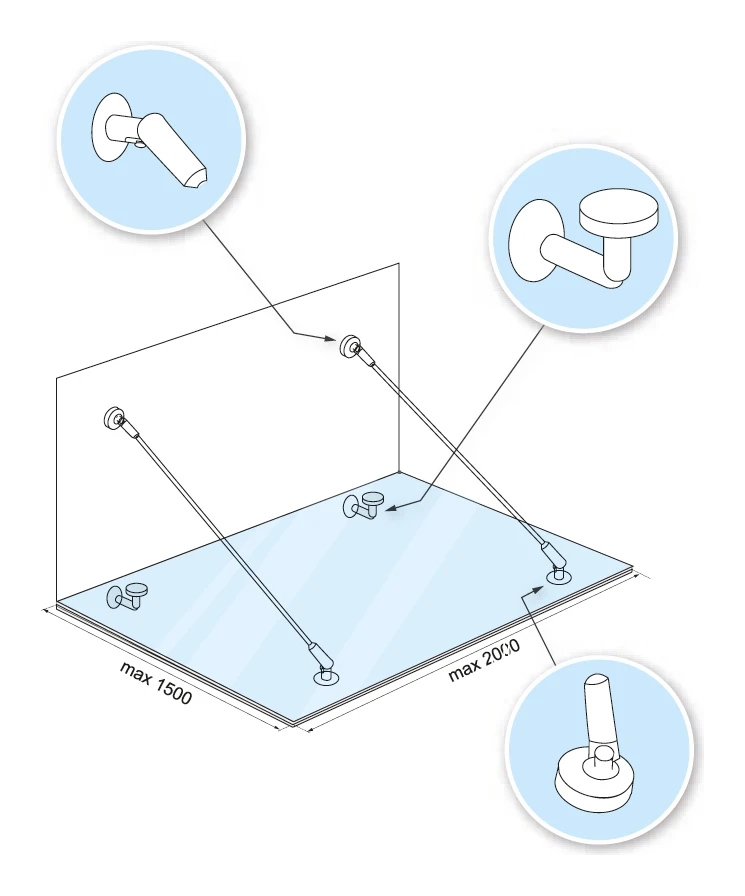

Bemaßung und Montageschema
Die korrekte Anordnung der Bohrungen in der Glasscheibe ist entscheidend für die Stabilität und Sicherheit der Konstruktion. Die nachfolgenden Schemata zeigen die empfohlene Anordnung der Befestigungspunkte sowie die maximal zulässigen Glasabmessungen.

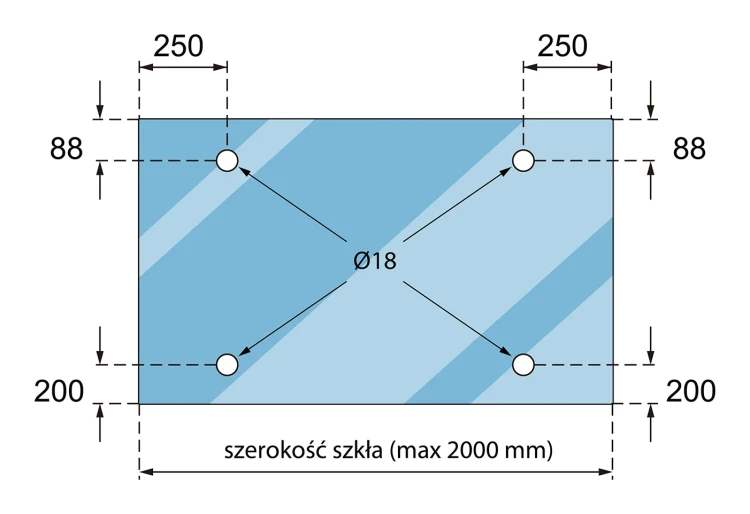

Empfohlene Maße für die Bohrlochpositionen im Glas:
- Maximale Glasbreite: 2000 mm
- Maximale Glastiefe (Ausladung): 1500 mm
- Abstand der Bohrungen von den Seitenkanten: 250 mm
- Abstand der oberen Bohrungen von der Oberkante: 88 mm
- Abstand der unteren Bohrungen von der Unterkante: 200 mm
- Bohrungsdurchmesser: Ø18 mm

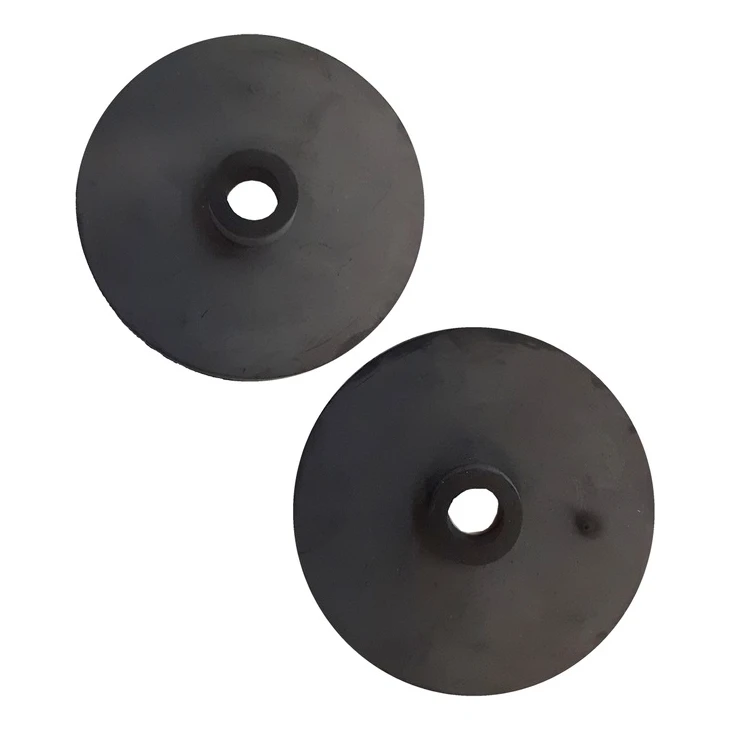

Andruckgummis schützen die Glasscheiben vor direktem Kontakt mit den Metallteilen der Verbinder und eliminieren so das Risiko von Rissen, während sie gleichzeitig eine stabile Halterung der Scheibe gewährleisten. Ein vollständiges Gummi-Set ist jedem glasberührenden Verbinder beigelegt.
Aufgrund des hohen Schwierigkeitsgrades bei der Montage von Glasvordächern wird empfohlen, die Installationsarbeiten einem qualifizierten Montageteam zu übertragen, das über Erfahrung mit Sicherheitsglas und Zugstangensystemen verfügt.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Glasstärke [mm] | 8-17,52 |
| Material | AISI 304 |
| Oberfläche | Satin |
